Objective

解密并分析 IKEv2 数据包，用于 IPSec VPN 终止 firewall 。

Procedure

第 1 步： 启用 ikemgr 调试到转储级别

admin@firewall> debug ike global on dump

第 2 步：查找 SPI 、加密和哈希算法
# SPI 集合中的第一个算法属于发起人，无论命令运行在哪里。

admin@firewall> show vpn ike-sa detail gateway s2s
<...>
IKE SA:

  SPI:  628be6458b436c75:00492d770b06b539  Init
<...>
        Proposal:   AES128-CBC/SHA1/DH2

admin@firewall> less mp-log ikemgr.log
<snip>

====> Established SA: 10.0.0.1[500]-10.0.0.2[500]

SPI:628be6458b436c75:00492d770b06b539 SN:7 lifetime 28800 Sec <====

第 3 步： 查找启动器的加密密钥（SK_ei） # 如果在响应器上
采取了调试，您将在"解密"和"密码文本"消息后看到启动器的密钥。

admin@firewall> less mp-log ikemgr.log

2018-10-31 22:16:10.956 +0800  [DEBG]: {    1:     }: encrypting:
2018-10-31 22:16:10.956 +0800  [DEBG]: {    1:     }:   plaintext:
<...>
2018-10-31 22:16:10.956 +0800  [DEBG]: {    1:     }:   key:
2018-10-31 22:16:10.956 +0800  [DUMP]:
26ce52c9 42df35c8 9696d852 27cee760

第4步： 查找响应方的加密密钥（SK_er）

admin@firewall> less mp-log ikemgr.log
2018-10-31 22:16:10.975 +0800  [DEBG]: {    1:     }: decrypting:
2018-10-31 22:16:10.975 +0800  [DEBG]: {    1:     }:   ciphertext:
2018-10-31 22:16:10.975 +0800  [DUMP]:
<...>
2018-10-31 22:16:10.975 +0800  [DEBG]: {    1:     }:   key:
2018-10-31 22:16:10.975 +0800  [DUMP]:
1cea4a2b 1586745e 08c5ac12 99bf331f

第 5 步：创建虚拟身份验证密钥（SK_ai和SK_ar）

我们不会直接在日志文件中打印SK_ai和SK_ar。
如果你不关心检查完整性，你可以使用所有零SK_ai和
SK_ar， SHA-1 关键大小是160位或20字节，这意味着40零。
0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 >协议

ISAKMP >>IKEv2解密表）

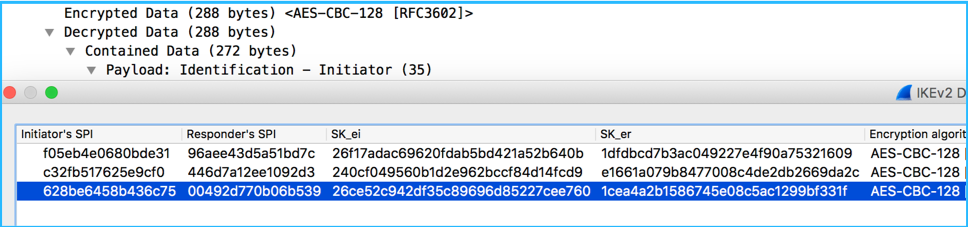

用户添加的图像

步骤7：解密 aes128-cbc ESP 按照附加信息中提到的 ikev1 文档中的步骤。

如果使用 aes128-gcm 然后解密 ESP 数据包（均为 ikev1/v2），请从 ikemgr 日志中取下转储。没有身份验证键，因此可以使用身份验证和身份验证密钥，如下所示：

2020-09-08 22:51:32.512 -0700  [DUMP]: sadb_update: seq=1, ul_proto=255 sa_src=34.100.95.129[500]/0, sa_dst=172.16.1.128[500]/0, satype=141 (ESP), spi=0xC827AFFE, wsize=64, authtype=38 (NON-AUTH), enctype=31 (AES128-GCM16), saflags=0x0, samode=137 (tunl), reqid=0,
lifetime hard time 3600, bytes 0, lifetime soft time 2892, bytes 0, enckey len=20 [d5a466fd0c601bb49c4261ee9f197d0f4b2456d2], authkey len=0 []>>>>>>>>>>>>>>>>
2020-09-08 22:51:32.512 -0700  [INFO]: {   50:   57}: SADB_ADD proto=255 172.16.1.128[500]=>34.100.95.129[500] ESP tunl spi 0x99B4E739 auth=NON-AUTH enc=AES128-GCM16/20 lifetime soft 3067/0 hard 3600/0
2020-09-08 22:51:32.512 -0700  [DUMP]: sadb_add: seq=1, ul_proto=255 sa_src=172.16.1.128[500]/0, sa_dst=34.100.95.129[500]/0, satype=141 (ESP), spi=0x99B4E739, wsize=64, authtype=38 (NON-AUTH), enctype=31 (AES128-GCM16), saflags=0x0, samode=137 (tunl), reqid=0,
lifetime hard time 3600, bytes 0, lifetime soft time 3067, bytes 0, enckey len=20 [e5bb8dfdc09ed681d9678c7e7c800e79656e46af], authkey len=0 []>>>>>>>>>>>>>>>>

编辑->首选项->协议 ESP ->->尝试检测/解码加密 ESP 的有效载荷
ESP SA编辑。。。

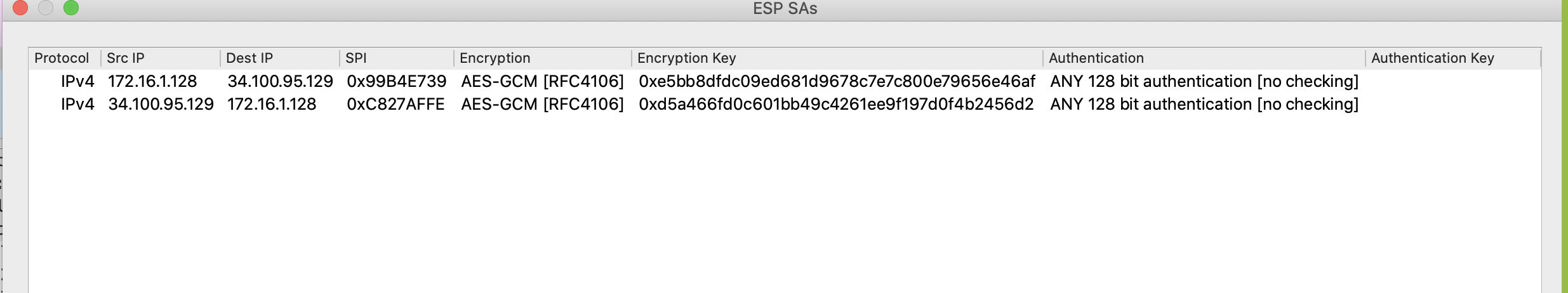

编辑 ESP SA

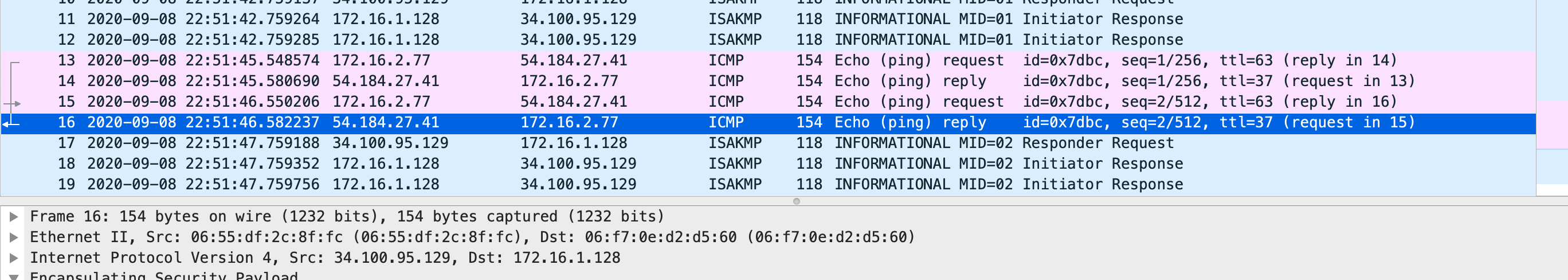

Wireshark

Additional Information

IKEv1的解密程序 ESP ，并记录在这里：https://knowledgebase.paloaltonetworks.com/KCSArticleDetail?id=kA10g000000ClinCAC

如果您只对查看数据包的解密内容感兴趣 IKE ，请使用 IKE ikemgr 守护神在加密（出站）之前和解密（入站）之前捕获的"debug ike pcap"功能 MP 。导出带有"scp 出口试用 pcap..."的 pcap 文件

，请参阅以下更多：https://knowledgebase.paloaltonetworks.com/KCSArticleDetail?id=kA10g000000ClivCAC
