AIOps アラート - 高可用性 - "HAピア接続ステータス」

26695

Created On 04/28/22 20:18 PM - Last Modified 08/23/23 22:21 PM

Symptom

高可用性に関する AIOps からのアラート -HAピア接続ステータス

Environment

AIOps アラート

Cause

の出力の場合>高可用性をすべて表示ショーピア情報として '接続状態: ダウン' Active または Active-Primary でfirewallの中にHAペア、AIOpsNGFWユーザーに重大なアラート

最も一般的な理由ですが、HAピアが検出されないのはHAリンクがダウンしている場合、次のような他の理由が考えられます。
• ピアfirewall処理/受信できないHAその時の心拍数（例：高CPU、高メモリ、リソースの問題、過剰使用/DDoS、リンクの問題など)
• ピアfirewall返信/送信できないHAその時の心拍数（例：高CPU、高メモリ、リソースの問題、過剰使用/DDoS、リンクの問題など)
• HA リンクhardware問題（ケーブルの不良、不良SFP、障害のあるポート、firewallバックプレーンの問題、電気的な問題)
• での遅延またはパケット損失HAリンク
• 2 つのファイアウォール間の地理的な距離HAペアが長すぎる/遠すぎるHAケーブル/SFPタイプ仕様
• 発生する可能性があるその他のシステム / プロセスの問題

Resolution

正確な日付とタイムスタンプを特定するHAフェイルオーバー /HA障害発生

の中にFirewallウェブGUI、案内するモニター>システムログ
日付とタイムスタンプに移動しますHA障害が発生したことを確認し、その頃に他のシステムログが存在するかどうかを特定します。firewall全体的な健全性 (インターフェイスのダウン、プロセスの終了、高CPU/メモリ使用率、リンクおよびパス監視のダウンなど)
原因となった可能性のある他のイベントが見つかった場合HA接続がダウンしている場合、そのイベントの根本原因を見つけて解決します

両方のファイアウォールが要件を満たしていることを確認します HA

以下のドキュメントを使用して、両方のファイアウォールのモデルがまったく同じであることを確認します。PAN-OSバージョン、インターフェイス、ライセンス、vsys 機能など。
アクティブ/パッシブの前提条件HA
アクティブ/アクティブの前提条件HA

識別HAピア接続ダウンの理由

以下の出力を確認しますCLI原因を特定するコマンドHA両方のファイアウォールでピア接続がダウンしています。

>show high-availability all
Group 1:
 Mode: Active-Active
Local Information:
    Mode: Active-Active
    State: active-primary (last 1 hours)
    Last non-functional state reason: Dataplane down: brdagent exiting
Peer Information:
    Connection status: down
    Connection down reason: HA1 link went down
    Last non-functional state reason: Dataplane down: user triggered

その他可能接続ダウンの理由含む：

ハートビート ping の失敗
ピアに接続できません
接続エラーが検出されました
ピアHAエージェントの終了
Hello プロトコルの失敗
ピアとの機能交換に失敗しました
HA1 暗号化構成の不一致
SSH トンネルのリセット

ヒント: ' に注意することもお勧めします。最後の非機能状態の理由多くの場合、失敗の根本原因を見つけるのに役立ちます。

のステータスを確認しますHAインターフェイスと解決hardwareまたは両方のファイアウォールでのソフトウェアインターフェイス/リンクの問題

ダッシュボード> クリックウィジェット>システム> クリック高い可用性

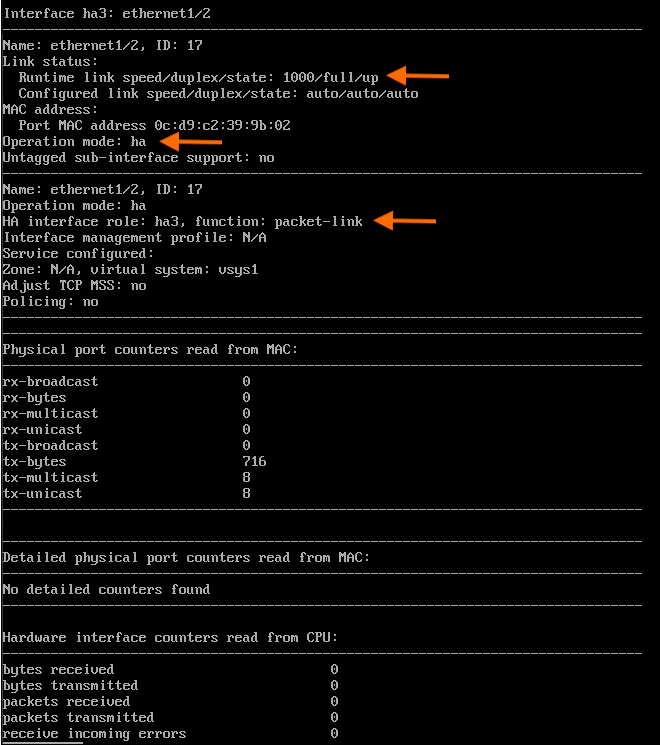

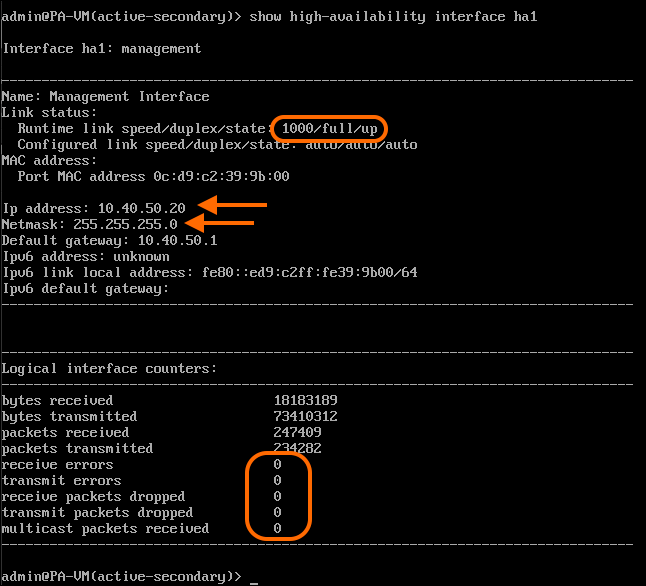

>ハイアベイラビリティインターフェイスを表示 < ha1 | ha2 | ha3 >

サポートされているSFP使用されています

常に使用SFPは、サポートされているリストからSFPの Palo Alto Networks によるHAポート。サポートされていませんSFPは、Palo Alto Networks デバイスでの使用についてテストおよび検証されていません。サポートされていない場合SFPが使用されている場合、インターフェイスが起動せず、フラップし、その他の問題が発生する可能性があります。パロアルトネットワークスTACサポートされていない場合、サポートを拒否する場合がありますSFP使用されている。現在サポートされていないSFPに置き換えます。SFPサポートされているリストからSFP先に進む前に以下を参照してください。

サポート対象一覧SFPの/トランシーバー
https://live.paloaltonetworks.com/t5/operations-documentation/transceiver-history-reference-810-000096-00y-updated-on-03-23/ta-p/227987?attachment-id=10684
https://live.paloaltonetworks.com/t5/operations-documentation/hw-accessory-cross-reference-810-000077-0av-updated-on-03-23/ta-p/63422?attachment-id=10683
現在インストールされている SFP を確認する方法

解決するhardware/既知の正常な動作を試すことによる物理的なリンクの問題hardwareコンポーネント

を取り付け直しますHA両方のファイアウォールのケーブル
を取り付け直しますHAポートSFP両方のファイアウォールで
を交換してくださいHA動作確認済みの正常なケーブルHA同じタイプのケーブル
を交換してくださいHAポートSFP動作確認済みHAポートSFP同じタイプの

上記の各手順を実行した後、HAリンクの問題がまだ発生しています

管理プレーンまたはデータプレーンのパフォーマンスの問題を解決します (高CPU、高メモリ、高パケットバッファ/パケット記述子)

管理プレーンまたはデータプレーンが何らかの理由でビジー状態になった場合、firewall確実に受信、処理、または送信できない可能性がありますHAハートビートメッセージ。以下の手順を使用して、管理プレーンまたはデータプレーンの高い使用率を特定、トラブルシューティング、および解決します。

レビューモニター>システムログの頃HA高い値があったかどうかを特定するために発生した失敗CPU/ メモリ / パケットバッファ / その間のパケット記述子の使用率
次の出力を確認しますCLIコマンド:

>システムリソースを表示する- 現在の表示MP CPU/メモリ使用量

任意の高値を探しますCPUまたは特定のプロセスの高メモリ - どのプロセスであるかを特定します (例: mgmtsrvr 、ユーザー ID 、 ha-エージェント、 logrcvr 、ルーティングされた、認証済みなど）、そのプロセスが高い理由をトラブルシューティングしますCPU/memory、それを解決する

次の例では、過剰なロギングがfirewallセキュリティでPolicyルールであり、その結果、logrcvr プロセスがfirewall管理プレーンを 100% 使用するCPU. これにより、firewallなどの問題を抱えているfirewallha_agent が応答できないHAその瞬間の鼓動。セキュリティでログの量が減ったらPolicyルール、問題は解決し、HAまた安定した

高いCPU管理プレーンの logrcvr プロセスで - システムリソースの表示が続きます

>実行中のリソースモニターを表示- 現在の表示DP CPU/Memory/Packet Buffer/Packet Descriptor の使用状況

使用率が高いものを探しますCPU、パケットバッファ、パケットディスクリプタ、またはメモリ - 使用率が高いリソースを特定し、解決します。

以下の例では、(DDoS に似た) 大量のトラフィックがサーバーを通過していました。firewallその時。その結果、データプレーンCPU/packet buffers/packet descriptors が頻繁に使用されるようになり、firewallHAによってハートビートを処理できませんでしたfirewall適切にインターフェースします。問題のあるトラフィックフローが特定され、firewall 、データプレーンの使用率が通常のレベルに戻り、HAまた安定した

高いCPUデータプレーンのパケットバッファパケット記述子 - 実行中のリソースモニタを表示

以下のコマンドを使用して、これらのログファイルを確認できます。MP /DP最近の日付 + タイムスタンプでの過去の使用値HA失敗：
>以下 mp-log mp-monitor.log
>less dp0-log dp-monitor.log

のリソースを使用する追加情報以下のセクションを参照して、管理プレーンまたはデータプレーンの高い使用率をさらに特定、トラブルシューティング、および解決します。

確認HA状態は健全です

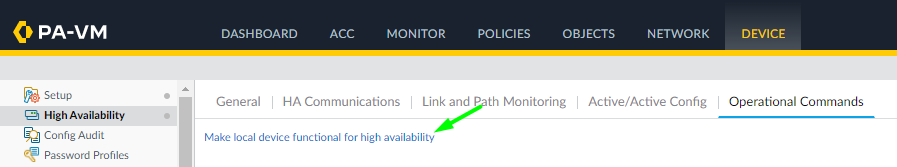

一度原因となった問題HAそもそもダウンしているPeer Connection Statusが特定され、解決されました（HAリンクの問題、MP /DPリソースの問題、システムプロセスの問題など)、必要に応じて、以前に異常だったユニットのサスペンドを解除します。デバイス>高可用性>運用コマンド> クリック高可用性のためにローカルデバイスを機能させる

確認HA両方のファイアウォールで再び正常に表示されます

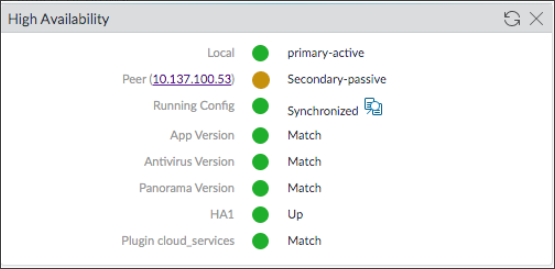

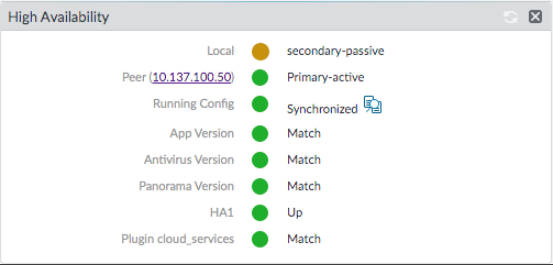

ダッシュボード> クリックウィジェット>システム> クリック高可用性

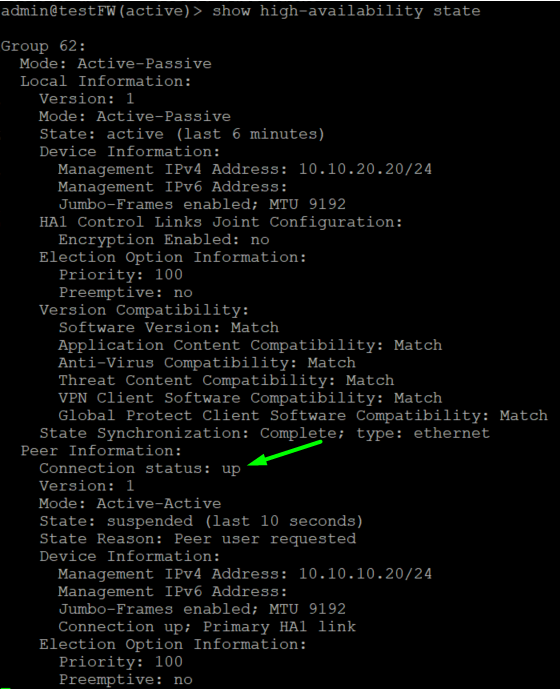

>高可用性をすべて表示
