Vwire ペアの 1 つのインターフェイスが「パワーダウン」を示す理由
36696
Created On 04/07/19 13:07 PM - Last Modified 03/26/21 17:35 PM
Question
仮想ワイヤペアの 1 つのインターフェイスがパワーダウンを示すのはなぜですか?
> show interface all
<snip>
ethernet1/5 20 ukn/ukn/down(power-down) 00:1b:17:6b:e0:14
<snip>Environment
仮想ワイヤ ペアに少なくとも 1 組のインターフェイスを持つシステム。
Answer
vwire ペア インターフェイスでは、リンクステート パススルーがデフォルトで有効になっています。
1 つのインターフェイスがダウンすると、 PAN-OS リンクステート パススルーにより、vwire ペアのもう一方のリンクの電源を下にします。
> show interface all <snip> ethernet1/4 19 ukn/ukn/down(autoneg) 00:1b:17:6b:e0:13 <<< Interface that is down due to physical link down ethernet1/5 20 ukn/ukn/down(power-down) 00:1b:17:6b:e0:14 <<< Interface powered down by PAN-OS <snip>

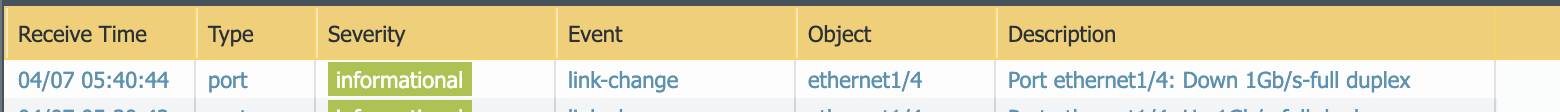

または、システムログ Webインタフェースをチェックすることができます
CLI :
user@firewall> show log system direction equal backward eventid equal link-change Time Severity Subtype Object EventID ID Description =============================================================================== 2019/04/07 05:40:44 info port ethern link-ch 0 Port ethernet1/4: Down 1Gb/s-full duplex
システムログは、物理的にダウンしたインターフェイスのみをログに記録します。 詳細については、以下の記事を参照してください:brdagentログ
https://knowledgebase.paloaltonetworks.com/KCSArticleDetail?id=kA10g000000ClzQCAS https://knowledgebase.paloaltonetworks.com/KCSArticleDetail?id=kA10g000000ClqMCAS
も確認できます。
admin@firewall> less dp0-log brdagent.log 2019-04-07 05:40:44.600 -0700 Port 4: (port_linked) PHY shows down, val 0x7949 2019-04-07 05:40:44.601 -0700 Port 4: Down 1Gb/s-full duplex 2019-04-07 05:40:44.602 -0700 PORT4: board_port_autoneg_enabled -> board_port_autoneg, link: 0, mode: 1 2019-04-07 05:40:44.620 -0700 Port 5: POWERDOWN command received <<< 2019-04-07 05:40:44.621 -0700 PORT5: board_port_autoneg_enabled -> board_port_powerdown, link: 0, mode: 1 2019-04-07 05:40:44.621 -0700 Port 5: Powered down
" POWERDOWN コマンド受信" は、インターフェイスの電源を切るために mprelay から brdagent がコマンドを受け取ることを示します。
mprelay ログは、インターフェイスがダウンしていることを示す理由で確認できます。
最初の ethernet1/4 リンクダウンが検出され、すぐにリンクステートパススルーが検出されます。
admin@firewall> less dp0-log mprelay.log 2019-04-07 05:40:44.608 -0700 Interface ethernnet1/4 link down, changed from cached state: yes 2019-04-07 05:40:44.608 -0700 IFMon: vwire interface ethernet1/4 link down, check link-state-pass-through
次に、ethernet1/5 がダウンに設定されます。
2019-04-07 05:40:44.609 -0700 Set vwire interface ethernet1/5 link state to down 2019-04-07 05:40:44.609 -0700 get interface link properties: name ethernet1/5 2019-04-07 05:40:44.617 -0700 Interface ethernet1/5 current state, speed 3 duplex 2 link 1 2019-04-07 05:40:44.617 -0700 set interface link properties: name ethernet1/5 speed auto duplex auto state down disable no 2019-04-07 05:40:44.624 -0700 IFMon: post event interface ethernet1/4 link down 2019-04-07 05:40:44.624 -0700 IFMon: scheduled link-passthrough scan at 15 seconds later 2019-04-07 05:40:44.625 -0700 IFMon: sys.s1.p5.status changed 2019-04-07 05:40:44.625 -0700 Interface ethernnet1/5 link down, changed from cached state: no 2019-04-07 05:40:44.625 -0700 Interface 5 mode changed from 1 to 3 2019-04-07 05:40:44.625 -0700 Interface 5, if_admin_mode_mask=0x30
物理的に起動されたインターフェイスが起動すると、電源がオフになったインターフェイスの電源が入ります。
mprelay ログ:
2019-04-07 06:02:56.175 -0700 IFMon: sys.s1.p4.status changed 2019-04-07 06:02:56.176 -0700 Interface ethernnet1/4 link up, changed from cached state: yes 2019-04-07 06:02:56.176 -0700 IFMon: vwire interface ethernet1/4 link up, check link-state-pass-through 2019-04-07 06:02:56.176 -0700 Set vwire interface ethernet1/5 link state to up
ブラッドエージェントログ:
2019-04-07 06:02:56.176 -0700 PORT4: board_port_autoneg -> board_port_autoneg_linked, link: 1, mode: 1 2019-04-07 06:02:56.176 -0700 Port 4: Up 1Gb/s-full duplex 2019-04-07 06:02:56.179 -0700 Port 4: MAC enabled 2019-04-07 06:02:56.179 -0700 PORT4: board_port_autoneg_linked -> board_port_autoneg_enabled, link: 1, mode: 1 2019-04-07 06:02:56.187 -0700 Port 5: AUTONEG command received 2019-04-07 06:02:56.187 -0700 PORT5: board_port_powerdown -> board_port_reset, link: 0, mode: 3 2019-04-07 06:02:56.187 -0700 Port 5: Power up
Additional Information
リンクステート パススルーとは何ですか?
https://docs.paloaltonetworks.com/ pan-os /7-1/ pan-os -web-interface-help/ネットワーク/ネットワーク-仮想ワイヤー
リンクステート パススルーを有効/無効にする方法?
https://knowledgebase.paloaltonetworks.com/KCSArticleDetail?id=kA10g000000ClMiCAK
