Pourquoi une interface de la paire Vwire affiche-t-elle une « panne de courant » ?
36692
Created On 04/07/19 13:07 PM - Last Modified 03/26/21 17:34 PM
Question
Pourquoi une interface de la paire de fil virtuel affiche-t-elle la panne de courant ?
> show interface all
<snip>
ethernet1/5 20 ukn/ukn/down(power-down) 00:1b:17:6b:e0:14
<snip>Environment
Système avec au moins un ensemble d’interfaces dans une paire de fil virtuel.
Answer
Dans les interfaces de paire vwire, le passage de l’état de liaison est activé par défaut.
Lorsqu’une interface PAN-OS s’achème, alimente l’autre lien de la paire vwire en raison de la passage de l’état de liaison.
> show interface all <snip> ethernet1/4 19 ukn/ukn/down(autoneg) 00:1b:17:6b:e0:13 <<< Interface that is down due to physical link down ethernet1/5 20 ukn/ukn/down(power-down) 00:1b:17:6b:e0:14 <<< Interface powered down by PAN-OS <snip>

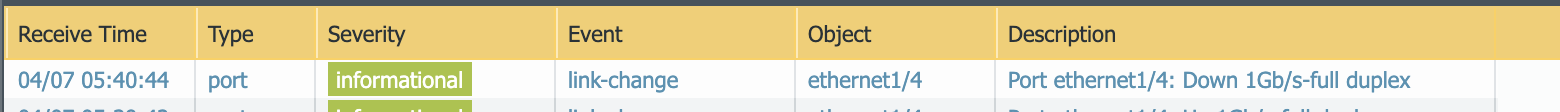

Vous pouvez également consulter l’interface Web des journaux système:
CLI :
user@firewall> show log system direction equal backward eventid equal link-change Time Severity Subtype Object EventID ID Description =============================================================================== 2019/04/07 05:40:44 info port ethern link-ch 0 Port ethernet1/4: Down 1Gb/s-full duplex
Le journal du système, enregistre uniquement l’interface qui descend physiquement. Pour plus d’informations, veuillez consulter les articles suivants :
https://knowledgebase.paloaltonetworks.com/KCSArticleDetail?id=kA10g000000ClqMCAS
https://knowledgebase.paloaltonetworks.com/KCSArticleDetail?id=kA10g000000ClzQCAS
journal brdagent peut également être vérifié :
admin@firewall> less dp0-log brdagent.log 2019-04-07 05:40:44.600 -0700 Port 4: (port_linked) PHY shows down, val 0x7949 2019-04-07 05:40:44.601 -0700 Port 4: Down 1Gb/s-full duplex 2019-04-07 05:40:44.602 -0700 PORT4: board_port_autoneg_enabled -> board_port_autoneg, link: 0, mode: 1 2019-04-07 05:40:44.620 -0700 Port 5: POWERDOWN command received <<< 2019-04-07 05:40:44.621 -0700 PORT5: board_port_autoneg_enabled -> board_port_powerdown, link: 0, mode: 1 2019-04-07 05:40:44.621 -0700 Port 5: Powered down
La POWERDOWN « commande reçue » indique que le brdagent a reçu la commande du mprelay pour alimenter l’interface.
le journal de mprelay peut être vérifié pour des raisons qui montrent l’interface descendante.
Le premier lien ethernet1/4 vers le bas est détecté et immédiatement link-state-pass-through est détecté :
admin@firewall> less dp0-log mprelay.log 2019-04-07 05:40:44.608 -0700 Interface ethernnet1/4 link down, changed from cached state: yes 2019-04-07 05:40:44.608 -0700 IFMon: vwire interface ethernet1/4 link down, check link-state-pass-through
Ensuite, l’éthernet1/5 est réglé vers le bas:
2019-04-07 05:40:44.609 -0700 Set vwire interface ethernet1/5 link state to down 2019-04-07 05:40:44.609 -0700 get interface link properties: name ethernet1/5 2019-04-07 05:40:44.617 -0700 Interface ethernet1/5 current state, speed 3 duplex 2 link 1 2019-04-07 05:40:44.617 -0700 set interface link properties: name ethernet1/5 speed auto duplex auto state down disable no 2019-04-07 05:40:44.624 -0700 IFMon: post event interface ethernet1/4 link down 2019-04-07 05:40:44.624 -0700 IFMon: scheduled link-passthrough scan at 15 seconds later 2019-04-07 05:40:44.625 -0700 IFMon: sys.s1.p5.status changed 2019-04-07 05:40:44.625 -0700 Interface ethernnet1/5 link down, changed from cached state: no 2019-04-07 05:40:44.625 -0700 Interface 5 mode changed from 1 to 3 2019-04-07 05:40:44.625 -0700 Interface 5, if_admin_mode_mask=0x30
Une fois l’interface qui est physiquement soulevée, l’interface d’énergie vers le bas est mise sous tension.
journal de mprelay:
2019-04-07 06:02:56.175 -0700 IFMon: sys.s1.p4.status changed 2019-04-07 06:02:56.176 -0700 Interface ethernnet1/4 link up, changed from cached state: yes 2019-04-07 06:02:56.176 -0700 IFMon: vwire interface ethernet1/4 link up, check link-state-pass-through 2019-04-07 06:02:56.176 -0700 Set vwire interface ethernet1/5 link state to up
journal bradagent:
2019-04-07 06:02:56.176 -0700 PORT4: board_port_autoneg -> board_port_autoneg_linked, link: 1, mode: 1 2019-04-07 06:02:56.176 -0700 Port 4: Up 1Gb/s-full duplex 2019-04-07 06:02:56.179 -0700 Port 4: MAC enabled 2019-04-07 06:02:56.179 -0700 PORT4: board_port_autoneg_linked -> board_port_autoneg_enabled, link: 1, mode: 1 2019-04-07 06:02:56.187 -0700 Port 5: AUTONEG command received 2019-04-07 06:02:56.187 -0700 PORT5: board_port_powerdown -> board_port_reset, link: 0, mode: 3 2019-04-07 06:02:56.187 -0700 Port 5: Power up
Additional Information
Qu’est-ce que l’état de liaison passer à travers?
https://docs.paloaltonetworks.com/ pan-os /7-1/ pan-os -web-interface-help/network/network-virtual-wires
Comment activer/désactiver le passage de l’état de liaison ?
https://knowledgebase.paloaltonetworks.com/KCSArticleDetail?id=kA10g000000ClMiCAK
