Warum zeigt ein Interface des Vwire Pair "Power-down"?
48947
Created On 04/07/19 13:07 PM - Last Modified 03/26/21 17:34 PM
Question
Warum zeigt eine Schnittstelle des virtuellen Drahtpaars Power-Down an?
> show interface all
<snip>
ethernet1/5 20 ukn/ukn/down(power-down) 00:1b:17:6b:e0:14
<snip>Environment
System mit mindestens einem Satz von Schnittstellen in einem virtuellen Drahtpaar.
Answer
In vwire-Paarschnittstellen ist der Link-State-Pass-Through standardmäßig aktiviert.
Wenn eine Schnittstelle ausfällt, PAN-OS wird die andere Verbindung des vwire-Paares aufgrund des Verbindungszustandsdurchlaufs herunterfahren.
> show interface all <snip> ethernet1/4 19 ukn/ukn/down(autoneg) 00:1b:17:6b:e0:13 <<< Interface that is down due to physical link down ethernet1/5 20 ukn/ukn/down(power-down) 00:1b:17:6b:e0:14 <<< Interface powered down by PAN-OS <snip>

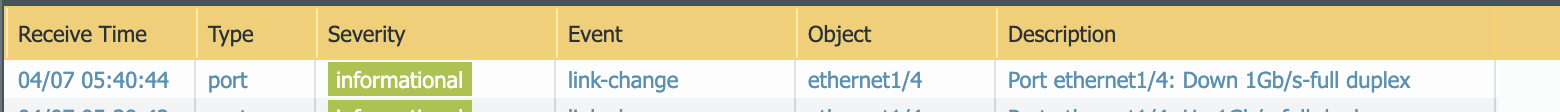

Alternativ können Sie die Systemprotokolle Web Interfaceüberprüfen:
CLI :
user@firewall> show log system direction equal backward eventid equal link-change Time Severity Subtype Object EventID ID Description =============================================================================== 2019/04/07 05:40:44 info port ethern link-ch 0 Port ethernet1/4: Down 1Gb/s-full duplex
Das Systemprotokoll protokolliert nur die Schnittstelle, die physisch ausfällt. Weitere Informationen finden Sie in den folgenden Artikeln:
https://knowledgebase.paloaltonetworks.com/KCSArticleDetail?id=kA10g000000ClqMCAS
https://knowledgebase.paloaltonetworks.com/KCSArticleDetail?id=kA10g000000ClzQCAS
brdagent log kann auch überprüft werden:
admin@firewall> less dp0-log brdagent.log 2019-04-07 05:40:44.600 -0700 Port 4: (port_linked) PHY shows down, val 0x7949 2019-04-07 05:40:44.601 -0700 Port 4: Down 1Gb/s-full duplex 2019-04-07 05:40:44.602 -0700 PORT4: board_port_autoneg_enabled -> board_port_autoneg, link: 0, mode: 1 2019-04-07 05:40:44.620 -0700 Port 5: POWERDOWN command received <<< 2019-04-07 05:40:44.621 -0700 PORT5: board_port_autoneg_enabled -> board_port_powerdown, link: 0, mode: 1 2019-04-07 05:40:44.621 -0700 Port 5: Powered down
"Befehl POWERDOWN empfangen" gibt den brdagent empfangenen Befehl von mprelay an, um die Schnittstelle herunterzufahren.
mprelay log kann aus Gründen überprüft werden, die zeigen, dass die Schnittstelle ausfällt.
Der erste Ethernet1/4-Link nach unten wird erkannt und sofort wird link-state-pass-through erkannt:
admin@firewall> less dp0-log mprelay.log 2019-04-07 05:40:44.608 -0700 Interface ethernnet1/4 link down, changed from cached state: yes 2019-04-07 05:40:44.608 -0700 IFMon: vwire interface ethernet1/4 link down, check link-state-pass-through
Dann wird das Ethernet1/5 auf Down gesetzt:
2019-04-07 05:40:44.609 -0700 Set vwire interface ethernet1/5 link state to down 2019-04-07 05:40:44.609 -0700 get interface link properties: name ethernet1/5 2019-04-07 05:40:44.617 -0700 Interface ethernet1/5 current state, speed 3 duplex 2 link 1 2019-04-07 05:40:44.617 -0700 set interface link properties: name ethernet1/5 speed auto duplex auto state down disable no 2019-04-07 05:40:44.624 -0700 IFMon: post event interface ethernet1/4 link down 2019-04-07 05:40:44.624 -0700 IFMon: scheduled link-passthrough scan at 15 seconds later 2019-04-07 05:40:44.625 -0700 IFMon: sys.s1.p5.status changed 2019-04-07 05:40:44.625 -0700 Interface ethernnet1/5 link down, changed from cached state: no 2019-04-07 05:40:44.625 -0700 Interface 5 mode changed from 1 to 3 2019-04-07 05:40:44.625 -0700 Interface 5, if_admin_mode_mask=0x30
Sobald die Schnittstelle physisch hochgefahren ist, wird die heruntergefahrene Schnittstelle hochgefahren.
mprelay-Protokoll:
2019-04-07 06:02:56.175 -0700 IFMon: sys.s1.p4.status changed 2019-04-07 06:02:56.176 -0700 Interface ethernnet1/4 link up, changed from cached state: yes 2019-04-07 06:02:56.176 -0700 IFMon: vwire interface ethernet1/4 link up, check link-state-pass-through 2019-04-07 06:02:56.176 -0700 Set vwire interface ethernet1/5 link state to up
bradagent-Protokoll:
2019-04-07 06:02:56.176 -0700 PORT4: board_port_autoneg -> board_port_autoneg_linked, link: 1, mode: 1 2019-04-07 06:02:56.176 -0700 Port 4: Up 1Gb/s-full duplex 2019-04-07 06:02:56.179 -0700 Port 4: MAC enabled 2019-04-07 06:02:56.179 -0700 PORT4: board_port_autoneg_linked -> board_port_autoneg_enabled, link: 1, mode: 1 2019-04-07 06:02:56.187 -0700 Port 5: AUTONEG command received 2019-04-07 06:02:56.187 -0700 PORT5: board_port_powerdown -> board_port_reset, link: 0, mode: 3 2019-04-07 06:02:56.187 -0700 Port 5: Power up
Additional Information
Was ist link-state pass through?
https://docs.paloaltonetworks.com/ pan-os /7-1/ pan-os -web-interface-help/network/network-virtual-wires
Wie kann man den Verbindungszustanddurchlauf aktivieren/deaktivieren?
https://knowledgebase.paloaltonetworks.com/KCSArticleDetail?id=kA10g000000ClMiCAK
