Primeros pasos: Captura de paquetes
Symptom
Me deja arreglarlo para usted: captura de paquetes:
A situación típica que un administrador encuentra minutos después de terminar una obra maestra de una seguridad policy es una pregunta sobre por qué alguna aplicación oscura está actuando divertido desde que se instaló esa nueva cosa de redamajig. Esto es donde comienza la solución de problemas.
En las últimas entregas, comprobamos varios aspectos de cómo configurar la tuya firewall y configurarla desde cero.
Una de las herramientas más avanzadas a disposición de un administrador es la capacidad de realizar capturas de paquetes y mirar los contadores de sesión.
Nota:Algunos de los detalles descritos en el artículo causarán impacto en el rendimiento. Si no está seguro, trabaje con Palo Alto Support Personal para capturar los paquetes durante una ventana de mantenimiento.
Environment
- Cualquier PAN-OS archivo .
- Palo Alto Firewall .
Resolution

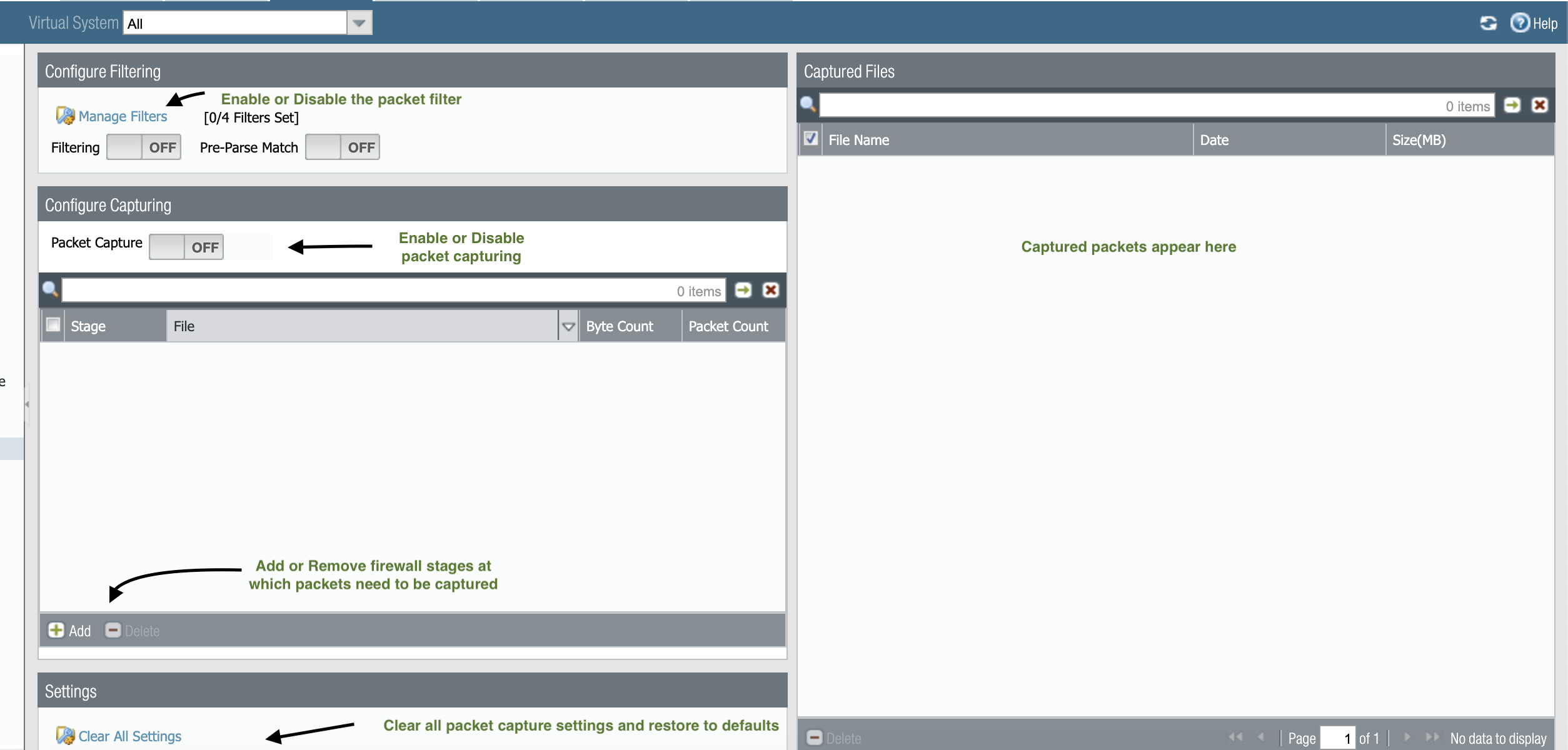

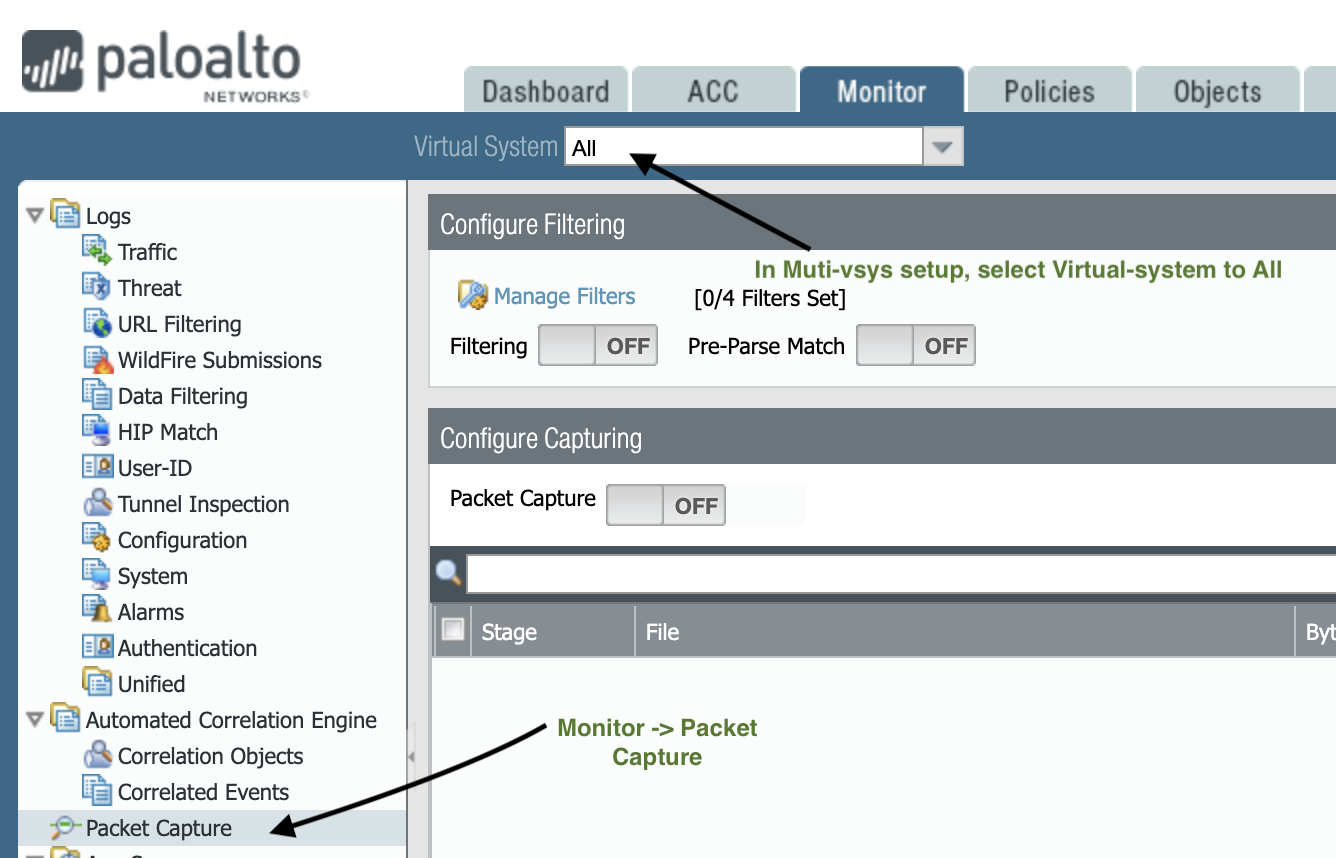

El primer lugar a ir es el menú Captura de paquetes en el GUI , donde puede administrar filtros, agregar etapas de captura y descargar fácilmente capturas.
Antes de empezar, hay algunas cosas que usted debe saber:
- Cuatro filtros pueden añadirse con una variedad de atributos.
- Las capturas de paquetes se basan en sesiones, por lo que un único filtro es capaz de capturar client2server y server2client.
- Los paquetes son capturados en el vs dataplane en la interfaz (esto explica la viñeta siguiente).
- Análisis pre Match es una característica que puede capturar todos los archivos antes de que sean procesadas por el motor funcionando en el dataplane, que puede ayudar a solucionar problemas donde un motor puede no ser correctamente aceptar un paquete de entrante. Esta opción debe utilizarse sólo si el soporte lo indica y en un volumen bajo del día, ya que capturará todo.
- Cuando está activado el filtrado, nuevas sesiones están marcadas para el filtrado y pueden ser capturadas, pero las sesiones existentes no están siendo filtradas y necesitan ser reiniciado para poder capturarlos.
- Descarga sesiones no pueden ser captadas descarga puede necesitar ser desactivado temporalmente. Una sesión descargada mostrará 'layer7 processing: completed' en los detalles de la sesión de la demostración. Tenga en cuenta que esto puede causar el impacto en el rendimiento debido a los paquetes coincidentes que maneja el CPU . Ejecute esto durante una ventana de mantenimiento y tome la ayuda de Soporte técnico si es necesario.
Es mucho para recordar, pero todo tendrá sentido después de haber probado su mano en un par de capturas de paquetes de varios protocolos, I promesa!

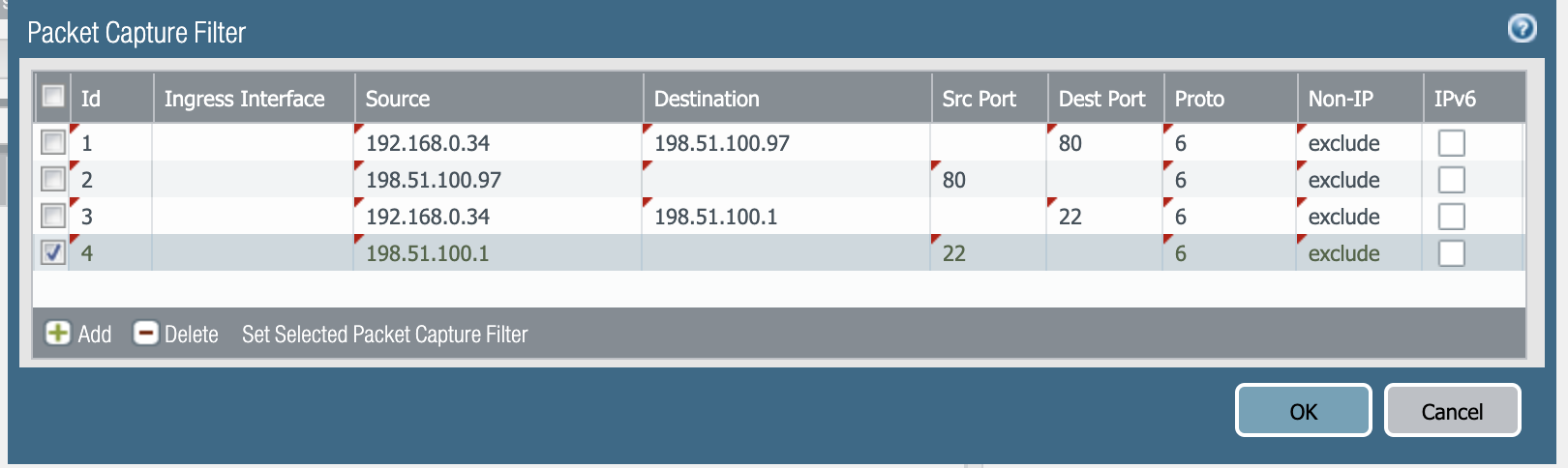

Vamos a añadir un par de filtros:
Los filtros 1 y 3 son mis filtros reales: I quiero comprobar las conexiones de mi cliente en IP 192.168.0.34 haciendo HTTP conexiones en el puerto 80 TCP a 198.51.100.97 y SSH conexiones en el puerto 22 TCP a 198.51.100.1
Los filtros 2 y 4 son mis filtros de "copia de seguridad": I mencionados anteriormente que la captura de paquetes es consciente de la sesión, pero por si algo sucede con el paquete de retorno ascendente que hace que no coincida con mi NAT regla (tal vez un dispositivo ascendente mangles el puerto de origen o hace algo extraño al número de secuencia), I generalmente establecer una regla de retorno para atrapar cualquier paquete perdido que se caería debido a su no coincidencia.
Nota:Asegúrese de que el filtro sea lo más preciso posible. Nunca ejecute filtros que coincidan con todas las subredes como 192.168.0.0/16 o 0.0.0.0/0, ya que esto puede causar impacto en el rendimiento y interrupción.

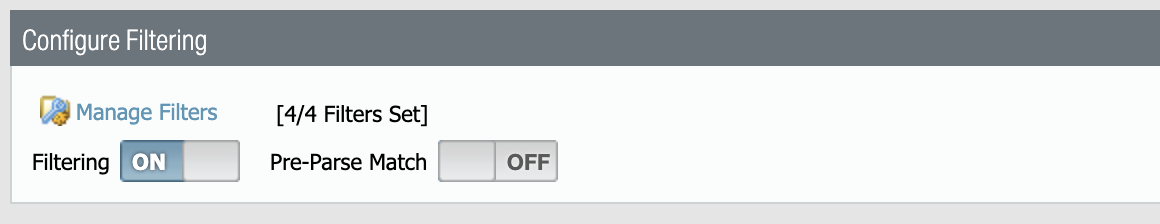

Si ahora cambiamos el botón Filtrado a ON , los filtros se aplicarán a cualquier nueva sesión que coincida con los criterios:
A una forma sencilla de comprobar si el filtro está funcionando es comprobar si los contadores globales están aumentando si se inicia una nueva sesión.
Del CLI comando , I ejecute este comando:
> show counter global filter delta yes packet-filter yes Global counters: Elapsed time since last sampling: 2.647 seconds -------------------------------------------------------------------------------- Total counters shown: 0 --------------------------------------------------------------------------------
Y no se muestran contadores.
- 'delta yes' indica I que desea ver contadores que se han incrementado desde la última vez I que se ejecutó este comando.
- 'packet-filter yes' indica I que solo quieren ver contadores globales que coincidan con mis filtros.
Si I ahora actualice mi navegador y ejecute el comando de nuevo:
> show counter global filter packet-filter yes delta yes Global counters: Elapsed time since last sampling: 2.630 seconds name value rate severity category aspect description -------------------------------------------------------------------------------- pkt_sent 22 8 info packet pktproc Packets transmitted pkt_outstanding 22 8 info packet pktproc Outstanding packet to be transmitted session_allocated 4 1 info session resource Sessions allocated session_installed 4 1 info session resource Sessions installed appid_proc 2 0 info appid pktproc The number of packets processed by Application identification appid_use_dfa_1 2 0 info appid pktproc The number of packets using the second DFA table nat_dynamic_port_xlat 4 1 info nat resource The total number of dynamic_ip_port NAT translate called dfa_sw 8 3 info dfa pktproc The total number of dfa match using software ctd_sml_opcode_set_file_type 1 0 info ctd pktproc sml opcode set file type aho_sw 5 1 info aho pktproc The total usage of software for AHO ctd_pkt_slowpath 4 1 info ctd pktproc Packets processed by slowpath -------------------------------------------------------------------------------- Total counters shown: 11 --------------------------------------------------------------------------------
Verás que hay un montón de contadores. I"hemos añadido un enlace a más información sobre contadores globales en la parte inferior de este artículo, y los cubriremos más en un episodio futuro. Pero por ahora, como hay contadores, debemos ser buenos para ir.
Luego vas a configurar los escenarios, hay 4:
- la etapa de caída es donde los paquetes consiguen desechados. Las razones pueden variar y, para esta parte, los contadores globales pueden ayudar a identificar si la caída se debió a una policy denegación, una amenaza detectada o algo más.
- la etapa de recepción captura los paquetes a medida que entran en vigor el firewall antes de entrar en el firewall motor. Cuando NAT se configura, estos paquetes serán pre- NAT .
- etapa de transmisión captura los paquetes cómo salen del firewall motor. Si NAT está configurado, éstos serán post- NAT .
- firewall etapa captura paquetes en la firewall etapa.

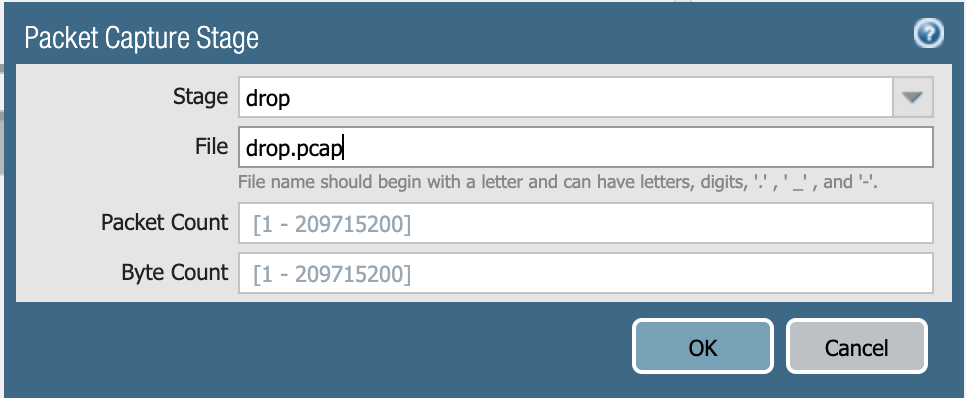

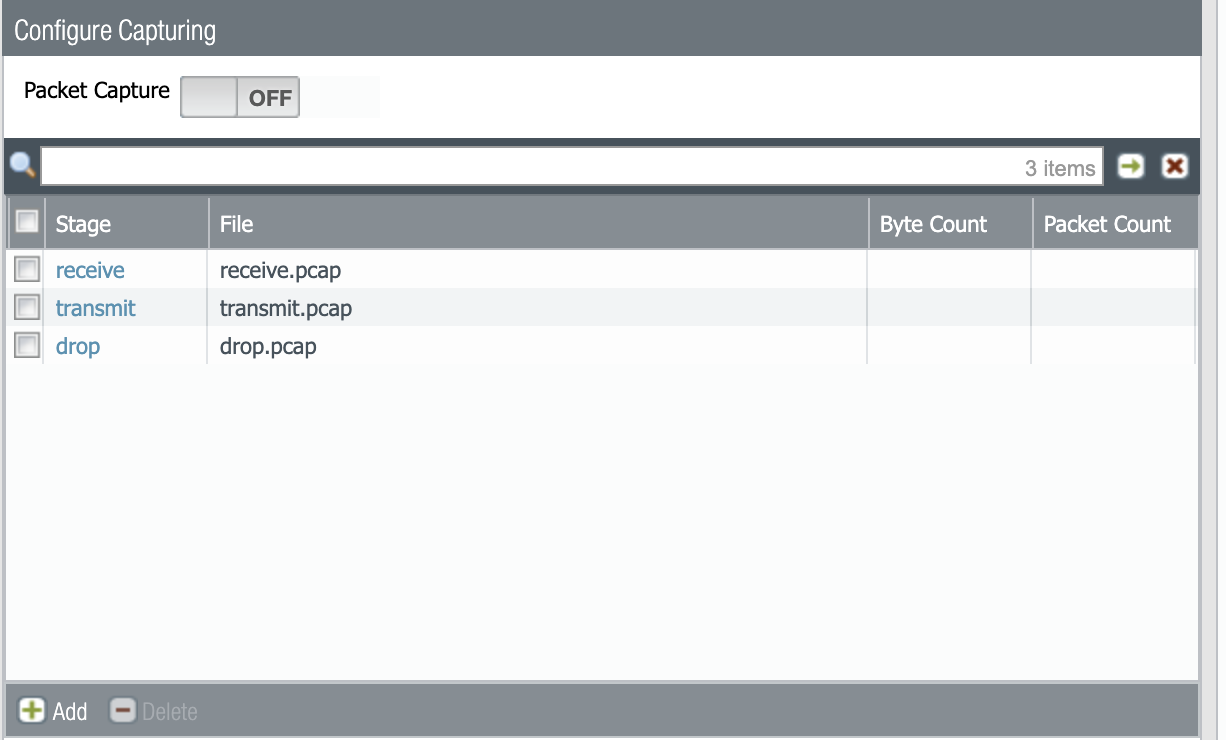

Para cada etapa, puede asignar un nombre para el archivo de salida y fijar un número máximo de paquetes o bytes:
Cuando se establecen todas las etapas deseadas, puede cambiar el botón de captura a ON , o puede utilizar el , borrar las sesiones existentes que coinciden con los filtros CLI especificados. Esto es para asegurarse de que ninguna sesión ha estado activa desde antes de que se habilitaran los filtros. A continuación, utilice el comando capture on para iniciar la captura como se muestra a continuación.
> show session all => Note down the session number matching the configured filters. > clear session id <id#> => This is to clear any existing session that matches the filters configured. Example: > show session all -------------------------------------------------------------------------------- ID Application State Type Flag Src[Sport]/Zone/Proto (translated IP[Port]) Vsys Dst[Dport]/Zone (translated IP[Port]) -------------------------------------------------------------------------------- 27240 web-browsing ACTIVE FLOW NS 192.168.0.34[61003]/trust/6 (198.51.100.230[31047]) vsys1 198.51.100.97[80]/ISP1 (198.51.100.97[80]) ....(output omitted).... > clear session id 27240 session 27240 cleared > debug dataplane packet-diag set capture on Packet capture is enabled
Ahora puede iniciar las sesiones que se desee capturar. Para verificar si ha iniciado la sesión, utilice el comando show de sesión:
> show session all -------------------------------------------------------------------------------- ID Application State Type Flag Src[Sport]/Zone/Proto (translated IP[Port]) Vsys Dst[Dport]/Zone (translated IP[Port]) -------------------------------------------------------------------------------- 32637 web-browsing ACTIVE FLOW NS 192.168.0.34[61903]/trust/6 (198.51.100.230[31547]) vsys1 198.51.100.97[80]/ISP1 (198.51.100.97[80]) 32635 ssh ACTIVE FLOW NS 192.168.0.34[61901]/trust/6 (198.51.100.230[52812]) vsys1 198.51.100.1[22]/ISP1 (198.51.100.1[22])
Cuando haya terminado, la captura se puede desactivar cambiando el botón de nuevo a la OFF posición o usando el comando debug:
> debug dataplane packet-diag set capture off Packet capture is disabled > debug dataplane packet-diag clear filter-marked-session all Unmark All sessions in packet debugNota:No olvide apagar la captura de paquetes después de la depuración. Si no lo hace, puede gravar CPU y causar problemas de rendimiento.

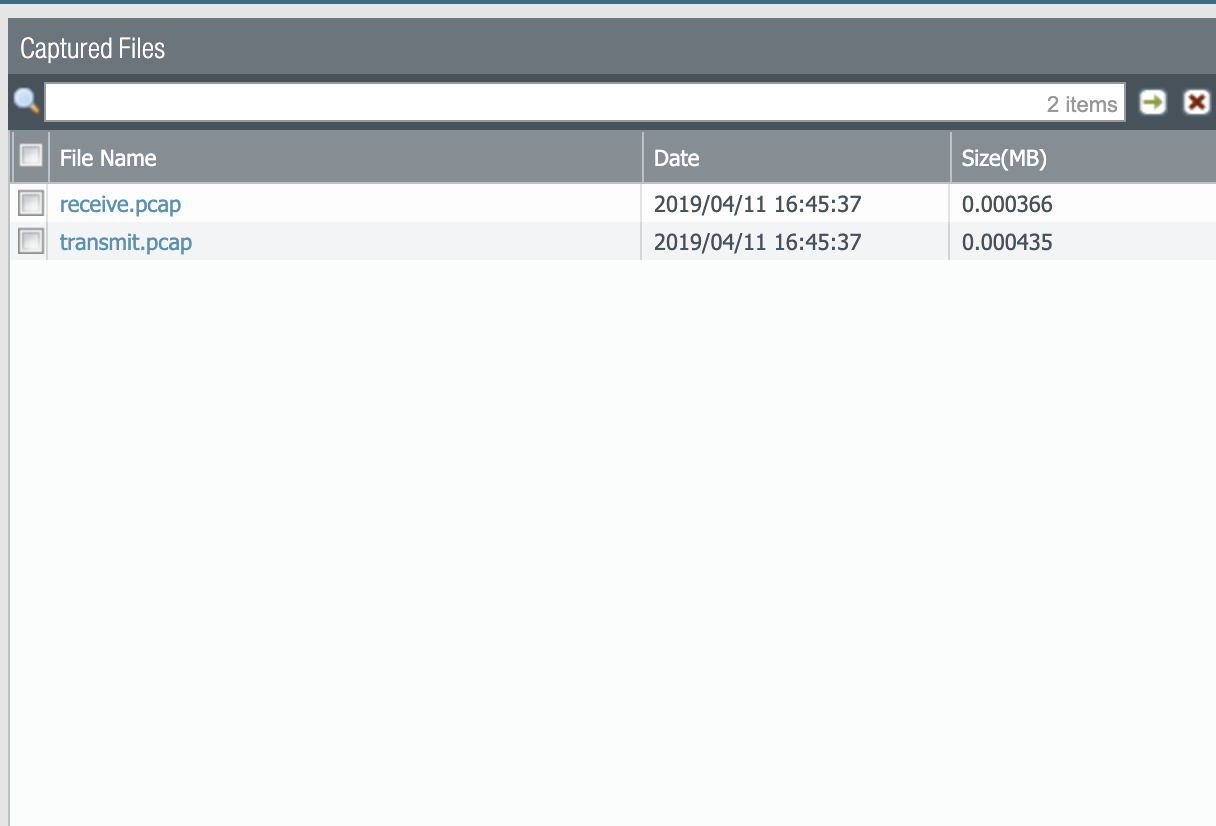

Ahora habrá archivos capturados disponibles para su descarga que se pueden analizar con Wireshark:
Después de descargar las pcaps, deberá combinar el transmitir y recibir archivos juntos:

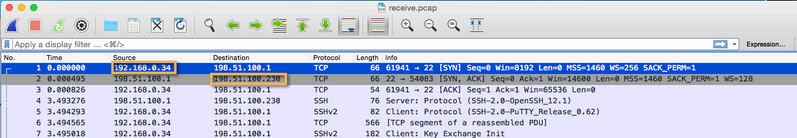

- La fase de recepción tendrá el cliente privado IP para el servidor web público y el paquete de devolución del servidor web público al externo IP IP firewall IP (la fase de recepción es NAT anterior).

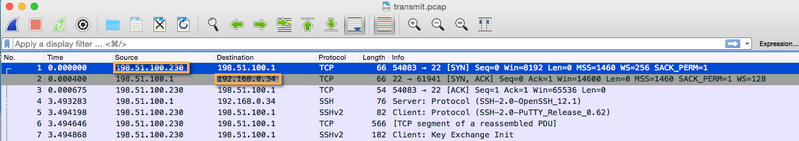

- La fase de transmisión tendrá el firewall externo IP NAT (cliente) al servidor público y el público que regresa al cliente IP IP IP privado.
Como eso puede ser un poco confuso cuando usted está tratando de seguir la TCP secuencia, usted querrá tomar nota de esta diferencia importante entre esos dos archivos.
Estas dos etapas garantizarán que pueda verificar si NAT se está aplicando correctamente. Usted puede también ver si hay alguna diferencia entre los paquetes enviados y recibidos de las perspectivas del cliente y del servidor.

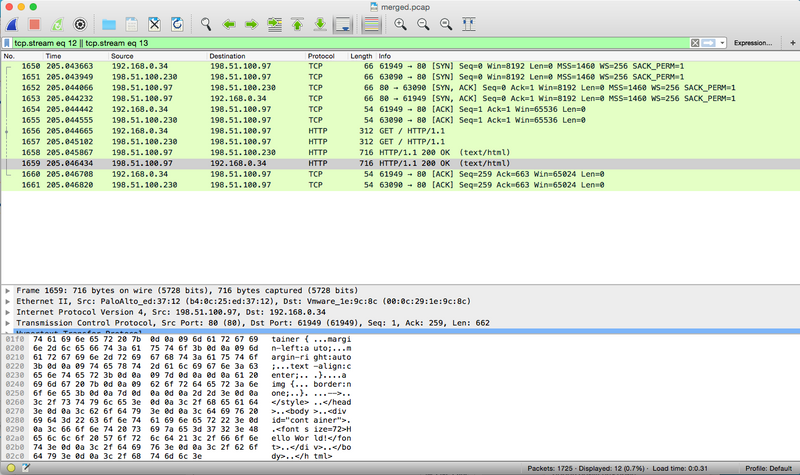

El resultado combinado debería verse algo como esto y le permite comparar paquete por paquete qué es ser enviado y lo que se está recibiendo.
A par de artículos útiles para ayudarle a entender mejor cómo fluyen los paquetes a través del sistema:
¿Cuál es el significado de contadores globales?
Secuencia de flujo de paquetes en PAN-OS
Plano de gestión
Para solucionar problemas de conectividad con el plano de gestión, puede utilizarse el comando tcpdump incorporada para capturar información útil:
admin@myNGFW> tcpdump filter "port 53" Press Ctrl-C to stop capturing tcpdump: listening on eth0, link-type EN10MB (Ethernet), capture size 96 bytes ^C 16 packets captured 32 packets received by filter 0 packets dropped by kernel The resulting output is stored in a mgmt.pcap file on the management plane: admin@myNGFW> view-pcap mgmt-pcap mgmt.pcap 15:24:07.512889 IP 10.0.0.1.36606 > 10.0.0.98.domain: 49243+ PTR? 0.0.0.10.in-addr.arpa. (41) 15:24:07.513106 IP 10.0.0.98.domain > 10.0.0.1.36606: 49243 NXDomain 0/1/0 (100) 15:24:17.196515 IP 10.0.0.1.45455 > 10.0.0.98.domain: 3126+ PTR? 0.0.0.10.in-addr.arpa. (41) 15:24:17.196762 IP 10.0.0.98.domain > 10.0.0.1.45455: 3126 NXDomain 0/1/0 (100) 15:24:31.126186 IP 10.0.0.1.57230 > 10.0.0.98.domain: 2978+ A? panos.wildfire.paloaltonetworks.com. (53) 15:24:31.126196 IP 10.0.0.1.57230 > 10.0.0.98.domain: 55173+ AAAA? panos.wildfire.paloaltonetworks.com. (53) 15:24:31.161436 IP 10.0.0.98.domain > 10.0.0.1.57230: 2978 4/0/0[|domain] 15:24:31.194586 IP 10.0.0.98.domain > 10.0.0.1.57230: 55173 2/0/0[|domain] 15:25:56.746679 IP 10.0.0.1.46048 > 10.0.0.98.domain: 43532+ A? wildfire.paloaltonetworks.com. (47) 15:25:56.746689 IP 10.0.0.1.46048 > 10.0.0.98.domain: 16653+ AAAA? wildfire.paloaltonetworks.com. (47) 15:25:56.794940 IP 10.0.0.98.domain > 10.0.0.1.46048: 43532 1/0/0 (63) 15:25:56.795553 IP 10.0.0.98.domain > 10.0.0.1.46048: 16653 0/1/0 (131) 15:25:59.038459 IP 10.0.0.1.51804 > 10.0.0.98.domain: 23806+ A? panos.wildfire.paloaltonetworks.com. (53) 15:25:59.038471 IP 10.0.0.1.51804 > 10.0.0.98.domain: 31471+ AAAA? panos.wildfire.paloaltonetworks.com. (53) 15:25:59.071431 IP 10.0.0.98.domain > 10.0.0.1.51804: 23806 4/0/0[|domain] 15:25:59.113552 IP 10.0.0.98.domain > 10.0.0.1.51804: 31471 2/0/0[|domain]
Consulte este artículo para obtener información adicional sobre cómo capturar paquetes (tcpdump) en la interfaz de administración
Additional Information
1. Para controlar el tamaño del archivo de captura de paquetes, un solo archivo está limitado a 200mb y un segundo archivo se crea automáticamente una vez que se supera el tamaño, ambos archivos actuarán entonces como un búfer de anillo donde el archivo pcap primario se utiliza para escribir datos de captura activos y el archivo *.pcap.1 se utiliza como búfer. Una vez que el PCAP primario alcanza su capacidad de nuevo, se descarta el archivo de búfer, se cambia el nombre del archivo principal a *. pcap. 1 y se inicia un archivo primario fresco. Más información aquí: ¿Cuál es la limitación del tamaño del archivo de captura de paquetes PAN-OS en?
2. Para capturas pequeñas, podría ser útil capturar todo en un solo archivo, por lo que es posible tener cada captura de etapa al mismo nombre de archivo. Tenga en cuenta la limitación de tamaño antes mencionada y la disminución de la visibilidad de cada etapa. El método recomendado es tener siempre un archivo individual por etapa.
Desde PAN-OS la versión 8.1.0, se pueden agregar filtros para subredes de origen y red, esto solo está disponible a través de laCLI NOT WebGU :I
admin@firewall> debug dataplane packet-diag set filter match + destination Destination IP address + destination-netmask Destination netmask <<<< new option for network + destination-port Destination port + ingress-interface Ingress traffic interface name + ipv6-only IPv6 packet only + lacp LACP packet + non-ip Non-IP packet + protocol IP protocol value + source Source IP address + source-netmask Source netmask <<<< new option for network + source-port Source port | Pipe through a command <Enter> Finish input
admin@firewall> debug dataplane packet-diag set filter match source 192.168.1.0 source-netmask 24
admin@firewall> debug dataplane packet-diag set filter match destination 192.168.2.0 destination-netmask 24
admin@firewall> debug dataplane packet-diag show setting
DP dp0:
--------------------------------------------------------------------------------
Packet diagnosis setting:
--------------------------------------------------------------------------------
Packet filter
Enabled: no
Match pre-parsed packet: no
Index 1: 192.168.1.0/24[0]->0.0.0.0/0[0], proto 0 <<<<<<<<< network is captured /24
ingress-interface any, egress-interface any, exclude non-IP
Index 2: 0.0.0.0/0[0]->192.168.2.0/24[0], proto 0 <<<<<<<<< network is captured /24
ingress-interface any, egress-interface any, exclude non-IP
-------------------------------------------------------------------------------- Nota: Tenga cuidado al habilitar las capturas en toda la red, podría haber una gran cantidad de paquetes que resulten en un alto consumo de plano de datos CPU y un posible impacto en el tráfico.
