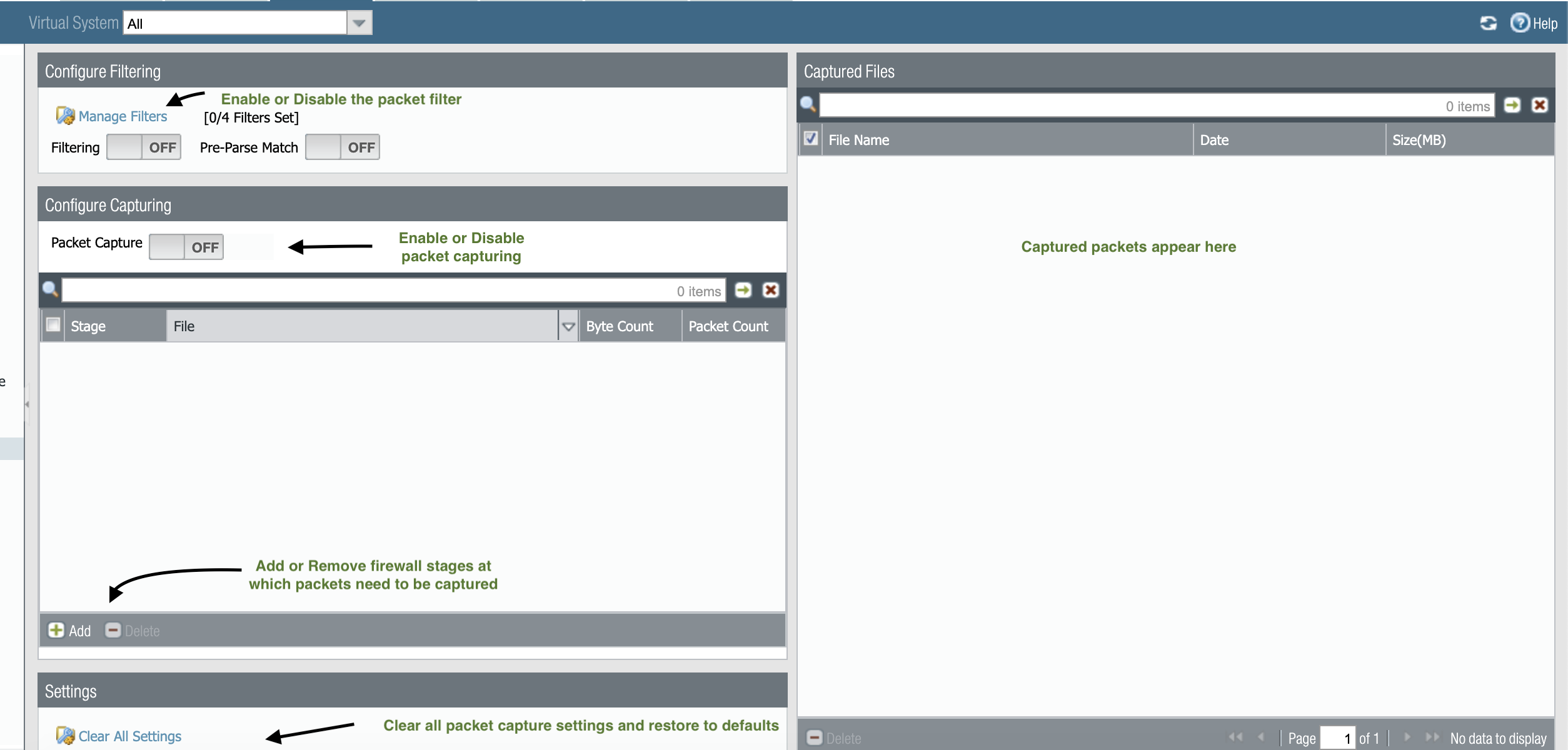

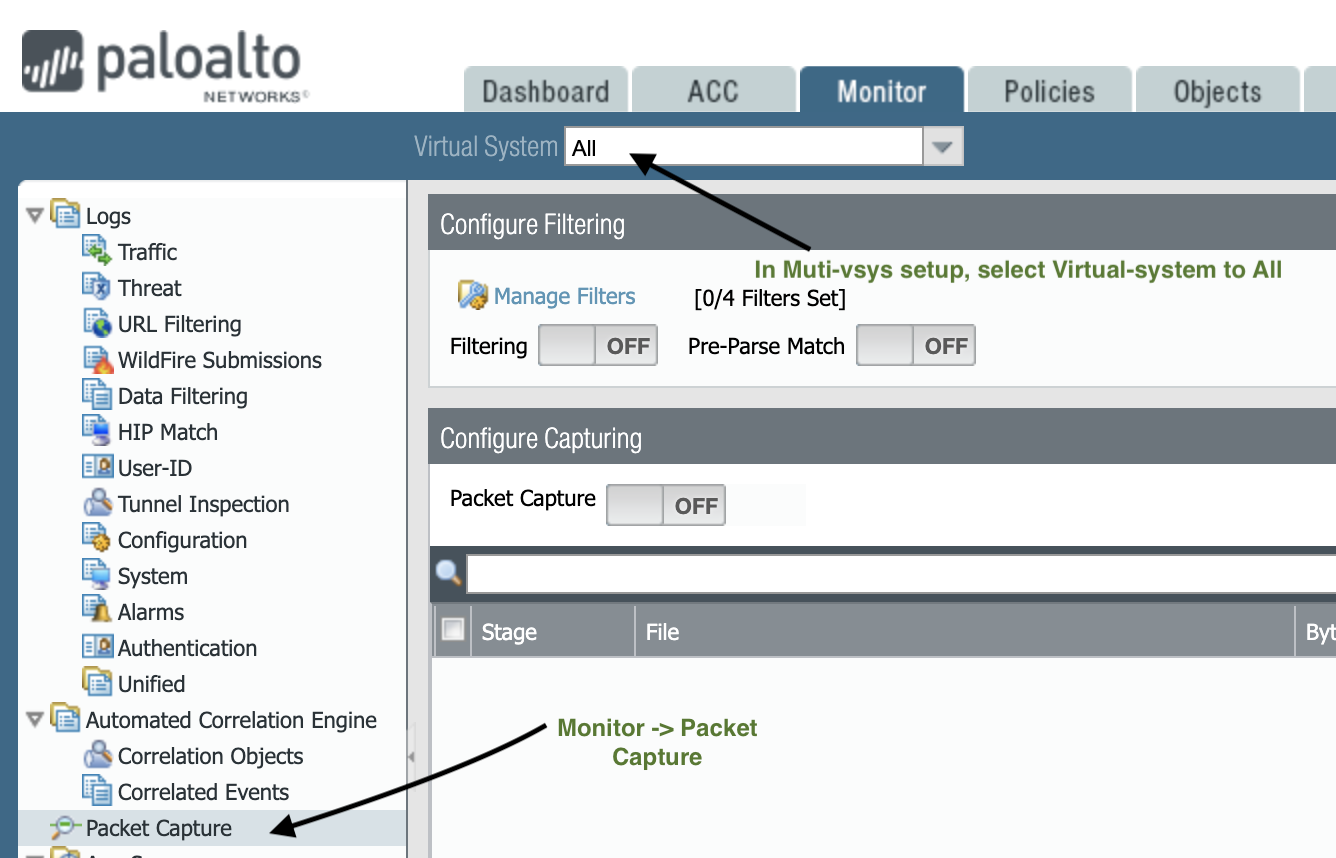

Der erste Ort ist das Paketerfassungsmenü auf der GUI , in dem Sie Filter verwalten, Aufnahmestufen hinzufügen und Aufnahmen einfach herunterladen können.

Bevor wir loslegen, gibt es ein paar Dinge, die Sie kennen sollten:

• Vier Filter können mit einer Vielzahl von Attributen hinzugefügt werden.
• Paketerfassungen sind sitzungsbasiert, sodass ein einzelner Filter sowohl client2server als auch server2client erfassen kann.
• Pakete werden auf der Dataplane Vs auf der Oberfläche erfasst (Dies erklärt den nächsten Punkt).
• Pre-Parse-Match ist ein Feature, das alle Dateien erfasst werden kann, bevor sie verarbeitet werden, indem die Motoren laufen auf die Dataplane, die helfen können, Probleme zu beheben, wo ein Motor nicht richtig eine eingehende Paket akzeptiert werden kann. Diese Option sollte nur verwendet werden, wenn sie von der Unterstützung angewiesen wird und auf einer niedrigen Lautstärkezeit des Tages, da sie alleserfasst.
• Wenn die Filterung aktiviert ist, neue Sitzungen sind für die Filterung gekennzeichnet und erfasst werden können, aber vorhandene Sitzungen werden nicht gefiltert werden und muss möglicherweise neu gestartet werden, um sie zu fangen zu können.
• Abgeladene Sitzungen können nicht erfasst werden, so dass auslagern kann vorübergehend deaktiviert werden muss. Eine ausgelagerte Sitzung zeigt "layer7-Verarbeitung: abgeschlossen" in den Details der Show-Sitzung an. Beachten Sie, dass dies aufgrund der übereinstimmenden Pakete, die von der verarbeitet werden, zu Leistungseinbußen führen CPU kann. Führen Sie dies während eines Wartungsfensters aus, und nehmen Sie bei Bedarf die Hilfe des Supports in Anspruch.

Es ist eine Menge zu erinnern, aber es wird alles Sinn machen, nachdem Sie Ihre Hand an ein paar Paket-Captures von verschiedenen Protokollen versucht haben, I versprechen!

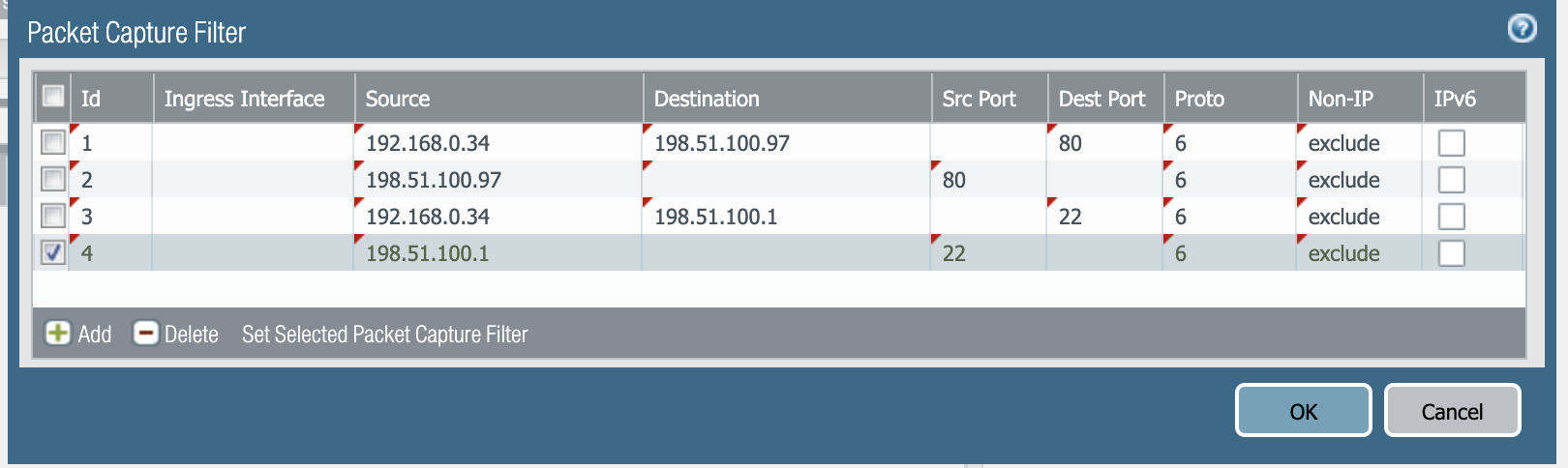

Lassen Sie uns ein paar Filter hinzufügen:



Die Filter 1 und 3 sind meine eigentlichen Filter: I Möchten Sie Verbindungen von meinem Client unter IP 192.168.0.34 überprüfen, die HTTP Verbindungen an Port 80 bis TCP 198.51.100.97 herstellen, und SSH Verbindungen an Port 22 bis TCP 198.51.100.1



Die Filter 2 und 4 sind meine "Backup"-Filter: die bereits erwähnt wurden, I dass die Paketerfassung sitzungsbewusst ist, aber nur für den Fall, dass etwas mit dem wiederkehrenden Paket upstream passiert, das dazu führt, dass es nicht mit meiner Regel übereinstimmt NAT (vielleicht mangles ein Upstream-Gerät den Quellport oder tut etwas Seltsames an der Sequenznummer), legen Sie in der Regel eine Rückgaberegel fest, I um alle streunenden Pakete abzufangen, die aufgrund ihrer Nichtübereinstimmung verworfen werden.

Hinweis: Stellen Sie sicher, dass der Filter so präzise wie möglich ist. Führen Sie niemals Filter aus, die den gesamten Subnetzen entsprechen, z. B. 192.168.0.0/16 oder 0.0.0.0/0, da dies zu Leistungseinbußen und -aussetzen kann.

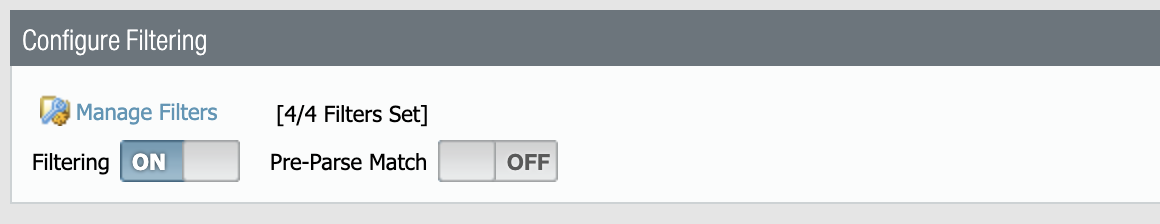

Wenn wir nun die Filterschaltfläche auf ON wechseln, werden die Filter auf alle neuen Sitzungen angewendet, die den Kriterien entsprechen:



A Einfache Möglichkeit, zu überprüfen, ob der Filter funktioniert, besteht darin, zu überprüfen, ob globale Leistungsindikatoren steigen, wenn eine neue Sitzung initiiert wird.

Führen Sie im CLI I diesen Befehl aus:



> show counter global filter delta yes packet-filter yes

Global counters:
Elapsed time since last sampling: 2.647 seconds

--------------------------------------------------------------------------------
Total counters shown: 0
--------------------------------------------------------------------------------



Und keine Leistungsindikatoren angezeigt.

• 'delta yes' gibt I an, dass Leistungsindikatoren angezeigt werden sollen, die seit der letzten Ausführung dieses Befehls inkrementiert I wurden.
• 'Paketfilter ja' gibt I an, dass nur globale Leistungsindikatoren angezeigt werden sollen, die mit meinen Filtern übereinstimmen.

Wenn I jetzt aktualisieren Sie meinen Browser und führen Sie den Befehl erneut aus:



> show counter global filter packet-filter yes delta yes

Global counters:
Elapsed time since last sampling: 2.630 seconds

name value rate severity category aspect description
--------------------------------------------------------------------------------
pkt_sent                     22 8 info packet pktproc Packets transmitted
pkt_outstanding              22 8 info packet pktproc Outstanding packet to be transmitted
session_allocated            4  1 info session resource Sessions allocated
session_installed            4  1 info session resource Sessions installed
appid_proc                   2  0 info appid pktproc The number of packets processed by Application identification
appid_use_dfa_1              2  0 info appid pktproc The number of packets using the second DFA table
nat_dynamic_port_xlat        4  1 info nat resource The total number of dynamic_ip_port NAT translate called
dfa_sw                       8  3 info dfa pktproc The total number of dfa match using software
ctd_sml_opcode_set_file_type 1  0 info ctd pktproc sml opcode set file type
aho_sw                       5  1 info aho pktproc The total usage of software for AHO
ctd_pkt_slowpath             4  1 info ctd pktproc Packets processed by slowpath
--------------------------------------------------------------------------------
Total counters shown: 11
--------------------------------------------------------------------------------



Sie werden sehen, dass es eine Reihe von Leistungsindikatoren gibt. I"Haben Sie einen Link zu einigen weiteren Informationen über globale Leistungsindikatoren am Ende dieses Artikels hinzugefügt, und wir werden sie in einer zukünftigen Episode mehr abdecken. Denn jetzt, solange gibt es Indikatoren, wir sollten jedoch gut zu gehen.



Als nächstes wirst du die Stufen konfigurieren – es gibt 4:

• Drop-Phase ist, wo Pakete verworfen werden. Die Gründe können variieren, und für diesen Teil können die globalen Leistungsindikatoren helfen, festzustellen, ob der Rückgang auf eine Verweigerung, eine erkannte Bedrohung oder etwas anderes zurückzuführen policy ist.
• Empfangsstufe erfasst die Pakete, wenn sie in das Modul eindringen, firewall bevor sie in das Modul firewall gelangen. Wenn NAT konfiguriert, werden diese Pakete vor- NAT .
• Übertragungsstufe erfasst Pakete, wie sie aus dem firewall Motor herausgehen. Wenn NAT konfiguriert, werden diese post- NAT .
• firewall Stage erfasst Pakete in der firewall Bühne.

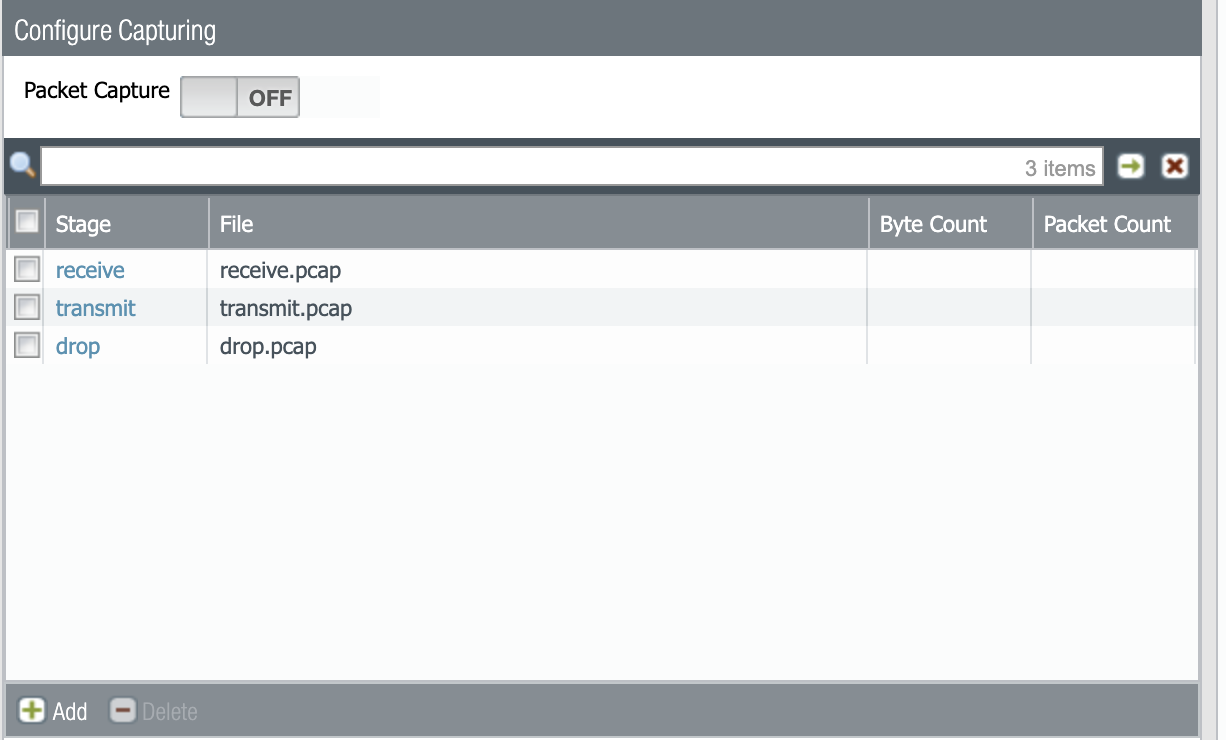

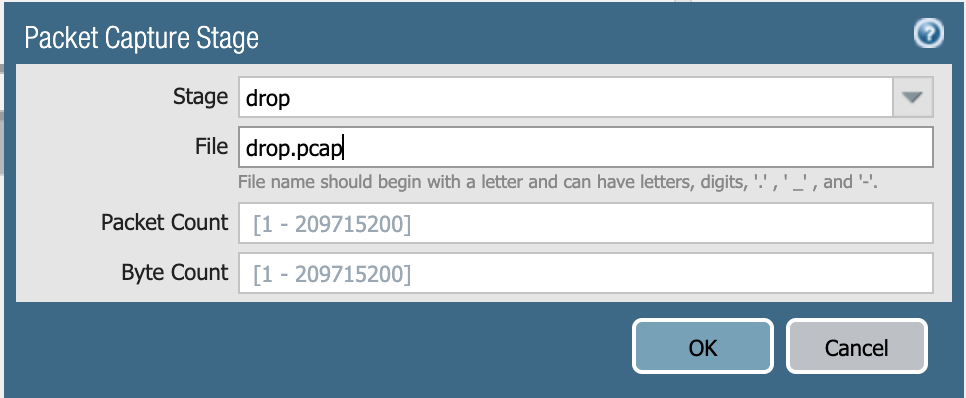

Sie können für jede Lebenslage vergeben Sie einen Namen für die Ausgabedatei und legen eine maximale Paket oder Byte-Anzahl:





Wenn alle gewünschten Phasen festgelegt sind, können Sie die Aufnahmeschaltfläche auf ON , oder Sie können die CLI verwenden, löschen Sie die vorhandenen Sitzungen, die den angegebenen Filtern entsprechen. Dadurch wird sichergestellt, dass seit der Aktivierung der Filter keine Sitzung aktiv war. Verwenden Sie dann den Befehl Capture on, um die Erfassung wie unten dargestellt zu starten.

> show session all        => Note down the session number matching the configured filters.
> clear session id <id#>  => This is to clear any existing session that matches the filters configured.

Example:
 > show session all
--------------------------------------------------------------------------------
ID          Application    State   Type Flag  Src[Sport]/Zone/Proto (translated IP[Port])
Vsys                                          Dst[Dport]/Zone (translated IP[Port])
--------------------------------------------------------------------------------
27240        web-browsing   ACTIVE  FLOW  NS   192.168.0.34[61003]/trust/6  (198.51.100.230[31047])
vsys1                                          198.51.100.97[80]/ISP1  (198.51.100.97[80])
....(output omitted)....

> clear session id 27240
session 27240 cleared

> debug dataplane packet-diag set capture on

Packet capture is enabled





Sie können jetzt die Sessions starten, die Sie erfassen möchten. Um zu überprüfen, wenn die Sitzung gestartet hat, verwenden Sie den Befehl Show Session:



> show session all

--------------------------------------------------------------------------------
ID          Application    State   Type Flag  Src[Sport]/Zone/Proto (translated IP[Port])
Vsys                                          Dst[Dport]/Zone (translated IP[Port])
--------------------------------------------------------------------------------
32637        web-browsing   ACTIVE  FLOW  NS   192.168.0.34[61903]/trust/6  (198.51.100.230[31547])
vsys1                                          198.51.100.97[80]/ISP1  (198.51.100.97[80])
32635        ssh            ACTIVE  FLOW  NS   192.168.0.34[61901]/trust/6  (198.51.100.230[52812])
vsys1                                          198.51.100.1[22]/ISP1  (198.51.100.1[22])



Wenn Sie fertig sind, kann die Erfassung deaktiviert werden, indem Sie die Schaltfläche zurück an die Position umschalten OFF oder den Befehl Debug verwenden:



> debug dataplane packet-diag set capture off
Packet capture is disabled

> debug dataplane packet-diag clear filter-marked-session all
Unmark All sessions in packet debug

  Hinweis: Vergessen Sie nicht, die Paketerfassung nach dem Debuggen zu deaktivieren. Andernfalls kann dies die CPU und kann Leistungsprobleme verursachen.

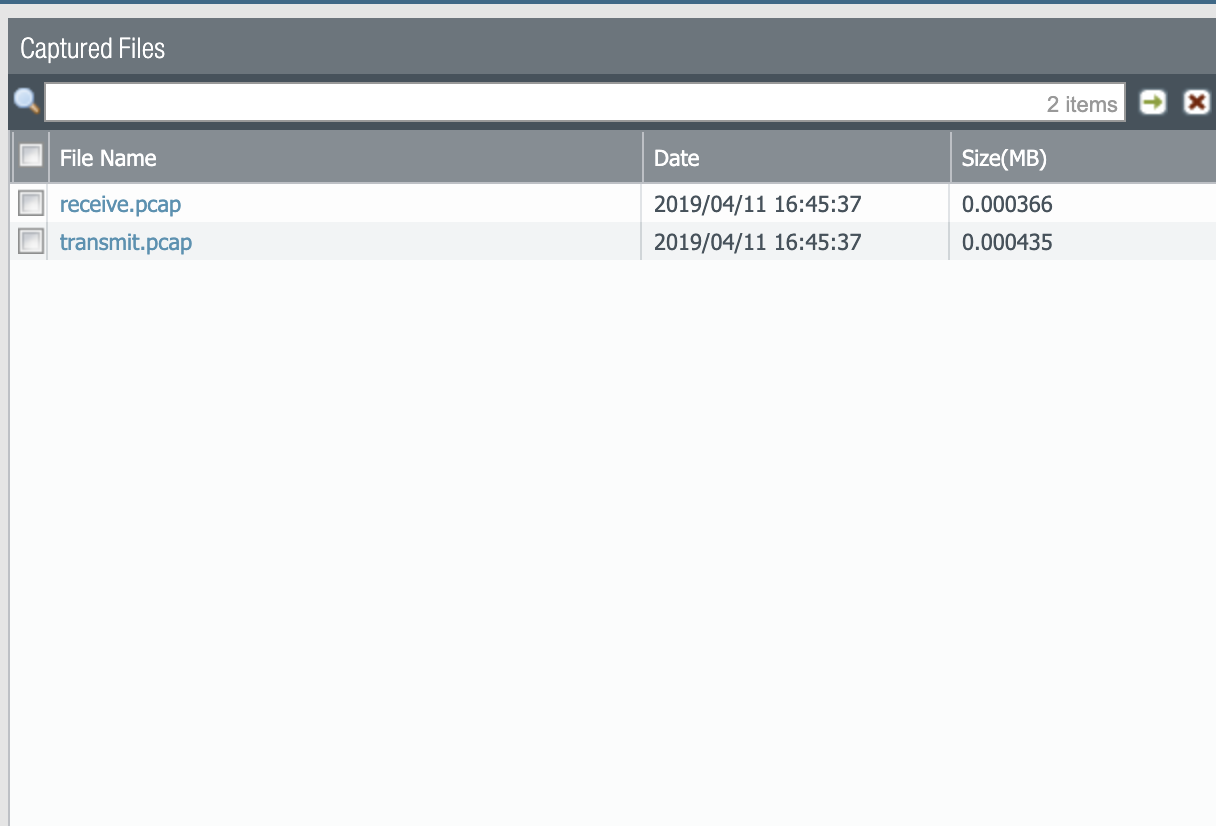

Es stehen nun erfasste Dateien zum Download zur Verfügung, die Sie mit Wireshark analysieren können:



Nachdem Sie die Pcaps herunterladen, müssen Sie möglicherweise verschmelzen das Senden und empfangen von Dateien zusammen:

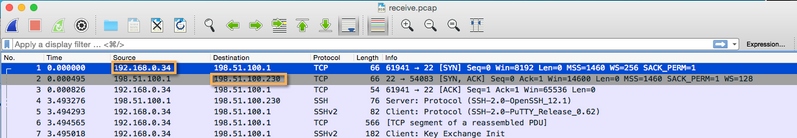

• Die Empfangsphase hat die private des Clients IP an den Webserver public IP , und das zurücksendende Paket vom Webserver öffentlich IP an den externen firewall IP (Empfangsphase ist vor- NAT ).

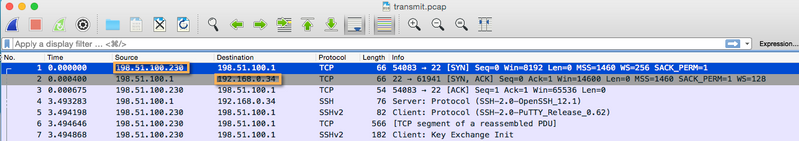

• Die Übertragungsphase hat den firewall externen IP (Client NAT ) an den Server public und die IP zurückgebende öffentliche IP an den privaten Client IP .

Da dies ein wenig verwirrend sein kann, wenn Sie versuchen, dem Stream zu TCP folgen, sollten Sie diesen wichtigen Unterschied zwischen diesen beiden Dateien zur Kenntnis nehmen.



Diese beiden Phasen stellen sicher, dass Sie überprüfen können, ob NAT die ordnungsgemäße Anwendung durchgeführt wird. Sie können auch sehen, ob es einen Unterschied zwischen den Paketen gibt, die sowohl aus der Client- als auch aus der Serverperspektive gesendet und empfangen werden.

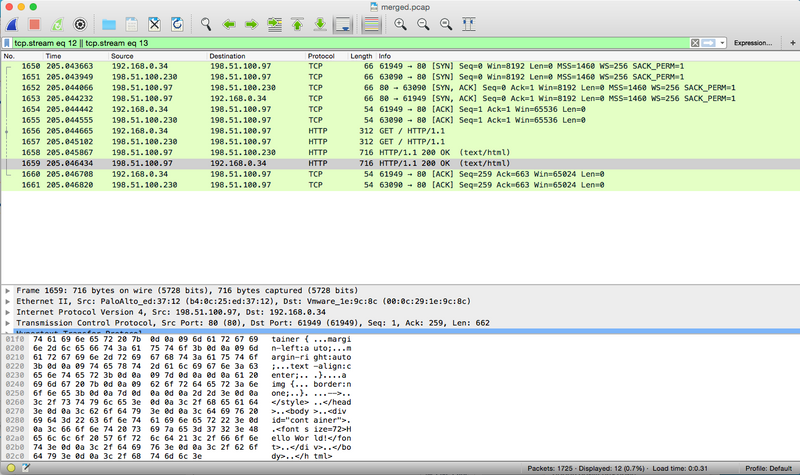

Das zusammengeführte Ergebnis sollte etwa wie folgt aussehen und ermöglicht es Ihnen, vergleichen Sie Paket-pro-Paket was gesendet wird und was empfangen wird.



A einige nützliche Artikel, die Ihnen helfen, besser zu verstehen, wie Pakete durch das System fließen:

Was ist die Bedeutung des globalen Zähler?

Paketflusssequenz in PAN-OS





Managementebene



Um Verbindungsprobleme mit der Managementebene zu beheben, kann der eingebaute Tcpdump-Befehl verwendet werden, hilfreichen Informationen:

admin@myNGFW> tcpdump filter "port 53"
Press Ctrl-C to stop capturing

tcpdump: listening on eth0, link-type EN10MB (Ethernet), capture size 96 bytes
^C
16 packets captured
32 packets received by filter
0 packets dropped by kernel
The resulting output is stored in a mgmt.pcap file on the management plane:

admin@myNGFW> view-pcap mgmt-pcap mgmt.pcap
15:24:07.512889 IP 10.0.0.1.36606 > 10.0.0.98.domain:  49243+ PTR? 0.0.0.10.in-addr.arpa. (41)
15:24:07.513106 IP 10.0.0.98.domain > 10.0.0.1.36606:  49243 NXDomain 0/1/0 (100)
15:24:17.196515 IP 10.0.0.1.45455 > 10.0.0.98.domain:  3126+ PTR? 0.0.0.10.in-addr.arpa. (41)
15:24:17.196762 IP 10.0.0.98.domain > 10.0.0.1.45455:  3126 NXDomain 0/1/0 (100)
15:24:31.126186 IP 10.0.0.1.57230 > 10.0.0.98.domain:  2978+ A? panos.wildfire.paloaltonetworks.com. (53)
15:24:31.126196 IP 10.0.0.1.57230 > 10.0.0.98.domain:  55173+ AAAA? panos.wildfire.paloaltonetworks.com. (53)
15:24:31.161436 IP 10.0.0.98.domain > 10.0.0.1.57230:  2978 4/0/0[|domain]
15:24:31.194586 IP 10.0.0.98.domain > 10.0.0.1.57230:  55173 2/0/0[|domain]
15:25:56.746679 IP 10.0.0.1.46048 > 10.0.0.98.domain:  43532+ A? wildfire.paloaltonetworks.com. (47)
15:25:56.746689 IP 10.0.0.1.46048 > 10.0.0.98.domain:  16653+ AAAA? wildfire.paloaltonetworks.com. (47)
15:25:56.794940 IP 10.0.0.98.domain > 10.0.0.1.46048:  43532 1/0/0 (63)
15:25:56.795553 IP 10.0.0.98.domain > 10.0.0.1.46048:  16653 0/1/0 (131)
15:25:59.038459 IP 10.0.0.1.51804 > 10.0.0.98.domain:  23806+ A? panos.wildfire.paloaltonetworks.com. (53)
15:25:59.038471 IP 10.0.0.1.51804 > 10.0.0.98.domain:  31471+ AAAA? panos.wildfire.paloaltonetworks.com. (53)
15:25:59.071431 IP 10.0.0.98.domain > 10.0.0.1.51804:  23806 4/0/0[|domain]
15:25:59.113552 IP 10.0.0.98.domain > 10.0.0.1.51804:  31471 2/0/0[|domain]



Weitere Informationen finden Sie in diesem Artikel, wie Sie die Paketerfassung (tcpdump) auf der Verwaltungsschnittstelle erhalten.
