El firewall no puede arrancar debido al bloqueo de TPM: demasiados apagados consecutivos desagradables
20913
Created On 05/07/24 20:17 PM - Last Modified 07/14/25 19:52 PM
Symptom
- El dispositivo PAN-OS no se inicia y puede mostrar una salida como la siguiente en la CLI de serie/consola:
TPM_PT_LOCKOUT_COUNTER = 0x20 TPM_PT_MAX_AUTH_FAIL = 0x20 TPM_PT_LOCKOUT_INTERVAL = 0x1C20 (2 h 0 min) Please hold ESC key to continue to boot. Please press and hold the ESC key to continue to boot. [2023-04-12 09:19:50.018] Otherwise, stop booting... [2023-04-12 09:19:50.018] [WARNING] The TPM Lockout counter reached to full!!! [2023-04-12 09:19:50.018] Stop booting for waiting TPM LOCKOUT reduce counter, it would take two hours...
Nota: TPM_PT_LOCKOUT_COUNTER = 0x20 (este es el número '32' representado en hexadecimal)
Environment
- PA-400, PA-1400, PA-3400, PA-5400
- Bloqueo de TPM
- Error de arranque
Cause
Cuando un dispositivo Strata experimenta un apagado incorrecto (desenchufe, corte de energía, etcetera.), el TPM_PT_LOCKOUT_COUNTER se incrementa en 1.
Una vez que este contador llegue a 32 (0x20), el dispositivo no podrá arrancar hasta que el contador disminuya por debajo de 32. Este contador disminuye cada 2 horas, el dispositivo permanece encendido y funcionando sin que se produzca un apagado desagradable.
Los usuarios deben dejar pasar tantos períodos de 2 horas como sea necesario para que este contador quede por debajo de 32 y, a continuación, realizar un reinicio correcto. A continuación, el dispositivo se iniciará con éxito en PAN-OS.
Este bloqueo se realiza para proteger el hardware del firewall de daños en el raro caso de un bucle de reinicio, energía inestable o una situación de corte de energía repetida o consecutiva.
Resolution
- No se requiere una RMA
- Para recuperar el dispositivo de este estado de bloqueo de TPM, deje el dispositivo encendido, en funcionamiento y en funcionamiento ininterrumpido durante al menos 2 horas, independientemente del estado de la CLI de serie o consola. Nota: Por cada 2 horas que transcurran, el TPM_PT_LOCKOUT_COUNTER disminuirá en 1.
- Espere tantas horas como sea necesario para que este contador se reduzca a 31 o menos (no intente interactuar, desenchufar, reiniciar o apagar el dispositivo durante este tiempo de espera).

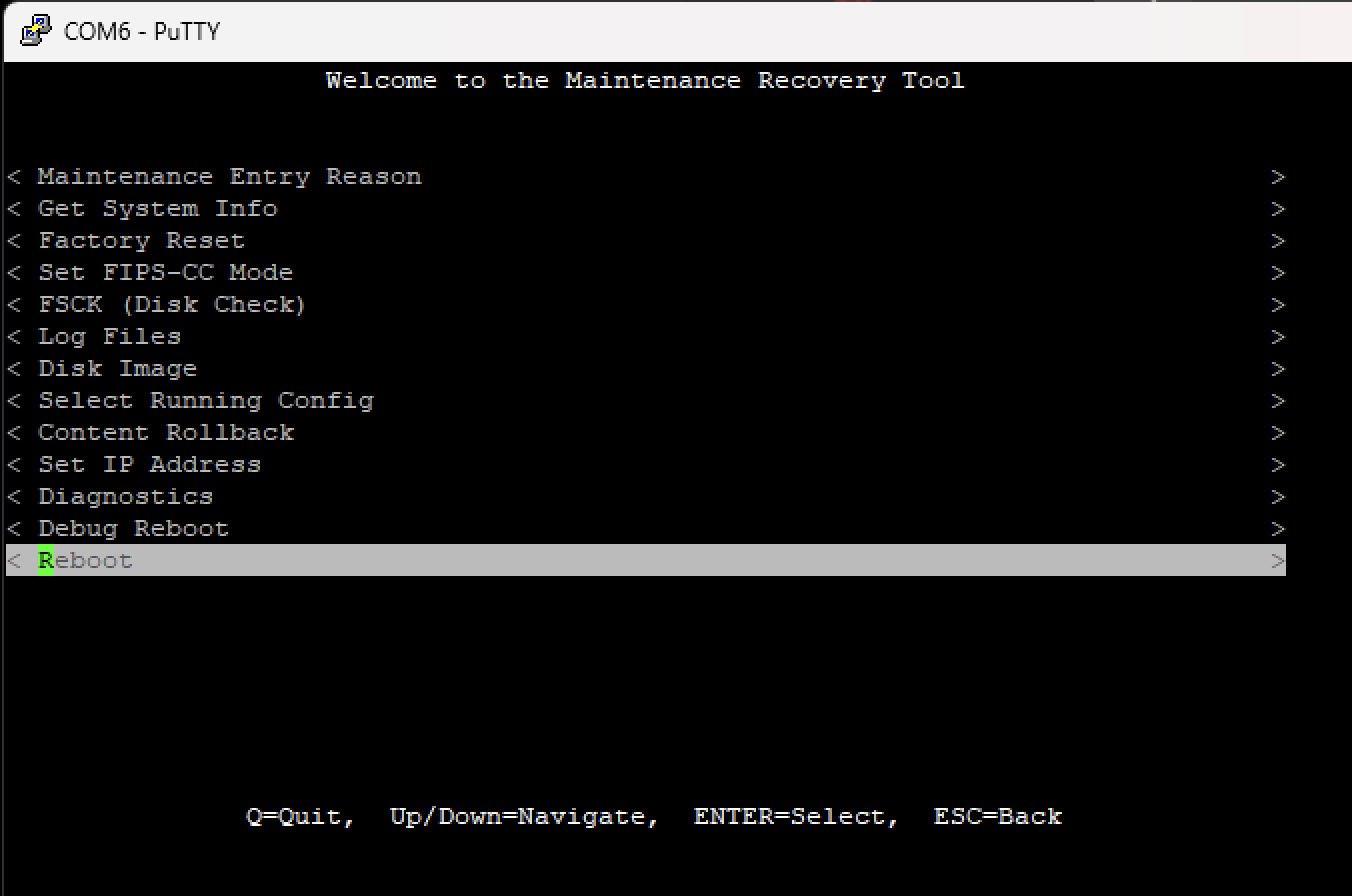

- Una vez que hayan pasado suficientes horas para que el contador alcance 31 o menos, inicie el firewall en modo de mantenimiento y reinicie el dispositivo con gracia seleccionando "Reiniciar":
- El dispositivo se reiniciará y debería arrancar correctamente en PAN-OS siempre que el contador de TPM sea 31 o menos.
Additional Information
Nota: Existe un problema conocido que afecta a ciertas versiones de PAN-OS que a veces puede impedir que este contador disminuya de manera confiable en ciertas plataformas. Este problema se resuelve en las siguientes versiones: 10.1.14, 10.2.11, 11.0.7, 11.1.3, 11.2.0 y posteriores.
Si experimenta el problema anterior, actualice el dispositivo a una de las versiones anteriores o posteriores lo antes posible.
