如何排除 BFD 故障

12029

Created On 10/04/23 05:06 AM - Last Modified 01/07/25 19:31 PM

Objective

识别并解决 BFD会话丢失的原因。

Environment

Palo Alto 防火墙
支持的 PAN OS
双向链路检测

Procedure

对等端是否支持 Palo Alto 不支持的 BFD RFC 组件？有关详细信息，请参阅BFD 不支持的 RFC 组件。确定这一点的最佳方法是执行packet capture(数据包捕获-pcap)，使用入门：数据包捕获作为指南。
确定 Palo Alto防火墙中可能存在的资源耗尽情况。
1. 如果防火墙由 Strata Cloud Manager（以前称为 AIOps）监控，请使用如何使用 Strata Cloud Manager 识别防火墙中的高中央处理器、数据包缓冲区和数据包描述符
2. 对于非 Strata Cloud Manager 监控的防火墙，请使用以下步骤
  1. 使用“如何排除高数据包缓冲区或数据包描述符使用率故障”来检查您的防火墙是否具有高数据平面资源使用率。
  2. 确定数据平面中央处理器利用率是否高
    1. 在防火墙的 GUI 下，转到“仪表板”>“小部件”>“系统”>单击“系统资源”
    2. 要解决此问题，请使用如何排除 DataPlane 中央处理器过高故障
  3. 确定management plane(管理平面-MP)中央处理器利用率是否较高
    1. 在防火墙的 GUI 下，转到“仪表板”>“小部件”>“系统”>单击“系统资源”
    2. 要解决此问题，请使用提示和技巧：减少管理平面负载
3. 为了最大限度地减少 DP加载，理想情况下，BFD会话应由防火墙卸载。但是，由于安全策略和安全配置文件，会话不会被卸载。要减少中央处理器-DP加载，请参阅提示和技巧：如何创建应用程序覆盖。
尝试使用以下方法识别可能的接口问题
防火墙的BFD 是否会间歇性地出现“flow_bfd_tx_err”和“flow_bfd_tx_l2”错误计数器？
多跳 BFD
1. 事件发生期间，BFD 所依赖的路由是否发生过故障？请检查路由的使用年限。

admin@Lab70-133-PA-3220> show routing route
----SNIPPED----
destination                                 nexthop                                 metric flags      age   interface          next-AS
0.0.0.0/0                                   77.77.77.100                            10     A S              ethernet1/1
77.75.77.0/24                               0.0.0.0                                 10       Oi       1387850 ethernet1/2
77.75.77.0/24                               77.75.77.133                            0      A C              ethernet1/2
77.75.77.133/32                             0.0.0.0                                 0      A H
77.77.77.0/24                               0.0.0.0                                 10       Oi       138   ethernet1/1
77.77.77.0/24                               77.77.77.133                            0      A C              ethernet1/1

由于多跳设置不匹配，BFD 数据包被丢弃.

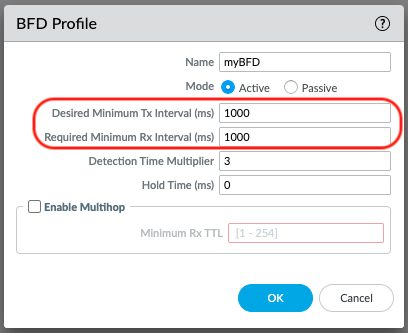

通过配置更长的计时器来降低敏感度，转到网络 > 网络配置文件 > BFD 配置文件

NOTE: Only hardware-based firewalls with Active-Passive configurations are synchronized; other firewall setups/models, such as Active-Active and cloud-based firewalls, must be configured individually. That being said, ensure that the configurations are identical for both members of the HA pair.
