高级路由引擎 - BGP：如何使用带前缀列表的路由图配置出站路由过滤

• 通过一个例子来解释这些信息。
• 在下面的网络中，过滤掉从 ISP 发出的 172.16.17.0/24 到 172.16.31.0/24

• Palo Alto 防火墙
• 支持的 PAN OS
• 高级路由引擎
• BGP
• 路由重分配
• 路由过滤

1. 配置不带任何过滤器的基本重新分配：

   1. 使用高级路由引擎 - BGP：如何配置路由重新分配作为指南。

2. 配置前缀列表：

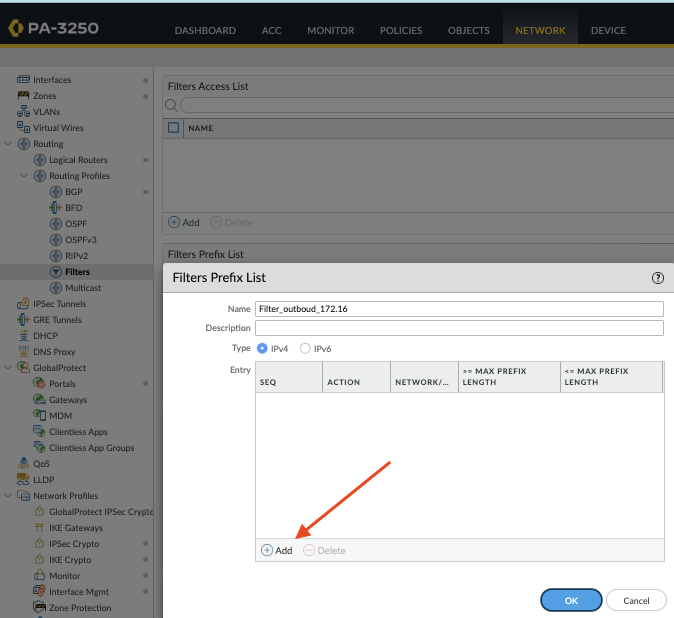

   1. 要过滤需要通告的路由，请导航至网络 > 路由 > 路由配置文件 > 过滤器 > 过滤器前缀列表 > 添加，在此示例中，我们将使用名称： Filter_outbound_172.16

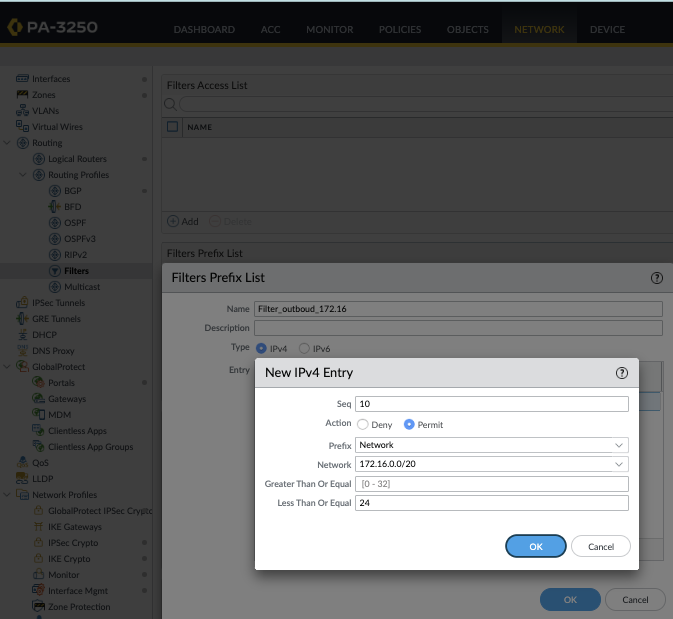

2. 如上图点击添加，并配置以下参数：
   1. 序号： 10
   2. 行动：许可
   3. 前缀：网络
   4. 网络： 172.16.0.0/20
   5. 小于或等于： 24

3. 单击“OK”两次以保存

3. 配置路线图：

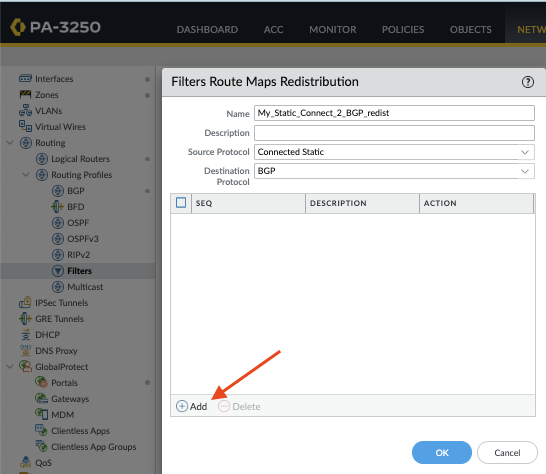

   1. 通过转到网络 > 路由 > 路由配置文件 > 过滤器 > 过滤器路由图重新分发 > 添加 > 名称来定义路由图重新分发过滤器的名称，在此示例中，我们将使用以下参数：

      1. 名称： My_Static_Connect_2_BGP_redist
      2. 源协议：连接静态
      3. 目标协议： BGP

2. 单击上面突出显示的“添加” ，将前缀列表分配给路由图，并使用以下参数

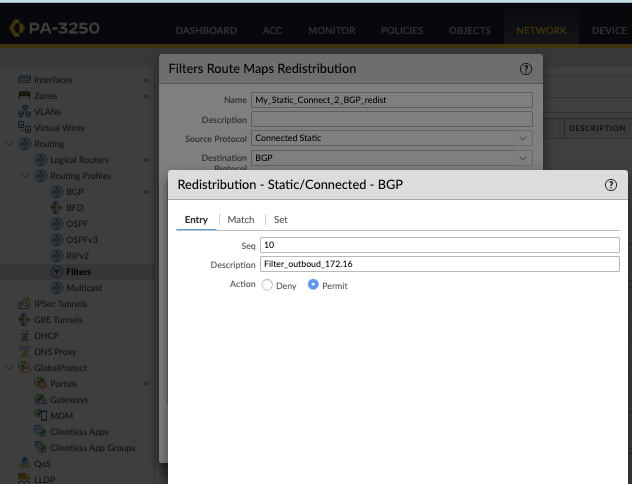

   1. 条目（标签）：
      1. 序号： 10
      2. 描述： Filter_outboud_172.16
      3. 行动：许可

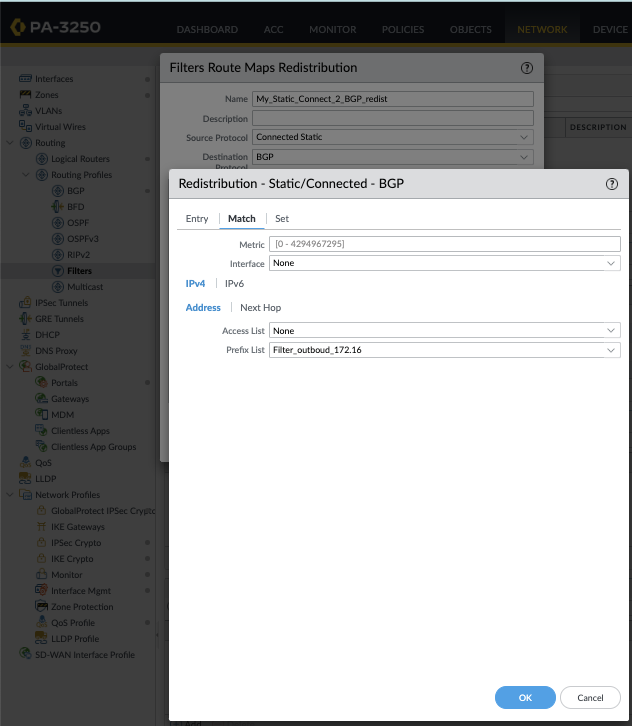

2. 匹配（标签）：
   1. 前缀列表：Filter_outboud_172.16

3. 单击“OK”保存。

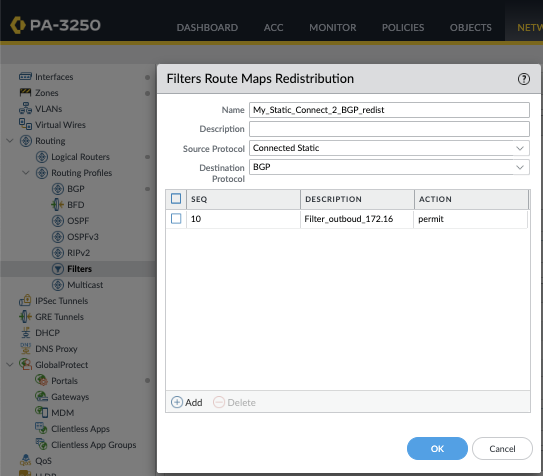

4. 结果如下

5. 单击“OK”保存

4. 将路由图分配给重新分配：

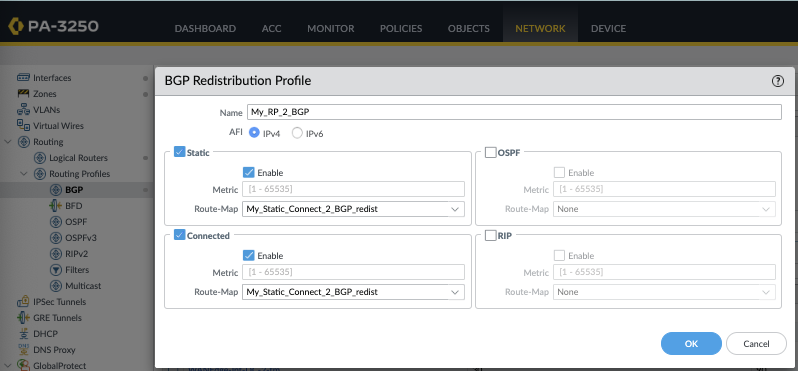

   1. 通过导航到网络 > 路由 > 路由配置文件 > BGP > BGP重新分发配置文件 > My_RP_2_BGP，将路由图实施到重新分发中，并使用以下参数：

      1. 静态 > 路由图：My_Static_Connect_2_BGP_redist
      2. 已连接 > 路线图：My_Static_Connect_2_BGP_redist

2. 单击“OK”，然后单击“提交”以保存。

5. 通过CLI确认结果：

   1. 使用以下命令查看结果

admin@PA-3250-ENT> show advanced-routing bgp peer advertised-routes peer-name ISP1

Status codes:  R removed, d damped, * valid, r ribFailure, S stale, = multipath,
               s suppressed, i internal, > best, h history
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes:  e egp, i igp, ? incomplete

Peer: ISP1                                                    Logical router: ENT
----------------------------------------------------------------------------------
   Network              Next Hop             Metric LocPrf Weight Path
*> 172.16.0.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.1.0/24        0.0.0.0                   0    100  32768  ?
*> 172.16.2.0/24        0.0.0.0                   0    100  32768  ?
*> 172.16.3.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.4.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.5.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.6.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.7.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.8.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.9.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.10.0/24       172.16.1.254             10    100  32768  ?
*> 172.16.11.0/24       172.16.1.254             10    100  32768  ?
*> 172.16.12.0/24       172.16.1.254             10    100  32768  ?
*> 172.16.13.0/24       172.16.1.254             10    100  32768  ?
*> 172.16.14.0/24       172.16.1.254             10    100  32768  ?
*> 172.16.15.0/24       172.16.1.254             10    100  32768  ?
----------------------------------------------------------------------------------
Total number of prefixes 16

admin@PA-3250-ENT>
