高度なルーティング エンジン - BGP : プレフィックス リストを使用したルート マップを使用してアウトバウンドルーティングするフィルタリングをコンフィグ方法

• 情報は例とともに説明されます。

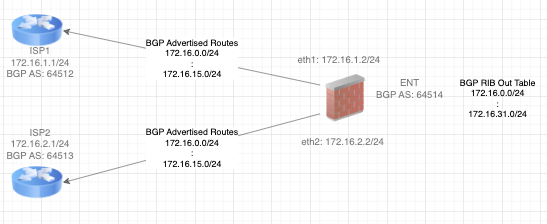

• 以下のネットワークでは、ISPに送信される172.16.17.0/24から172.16.31.0/24をフィルタリングします。

• パロアルトファイアウォール
• サポートされているPAN-OS
• 高度なルーティングエンジン
• BGP とは
• ルート再配分
• ルートフィルタリング

1. フィルターなしで基本的な再配布を構成します。

   1. ガイドとして、「Advanced Routing Engine - BGP :ルーティングする再配布をコンフィグ方法」を使用します。

2. プレフィックス リストを構成します。

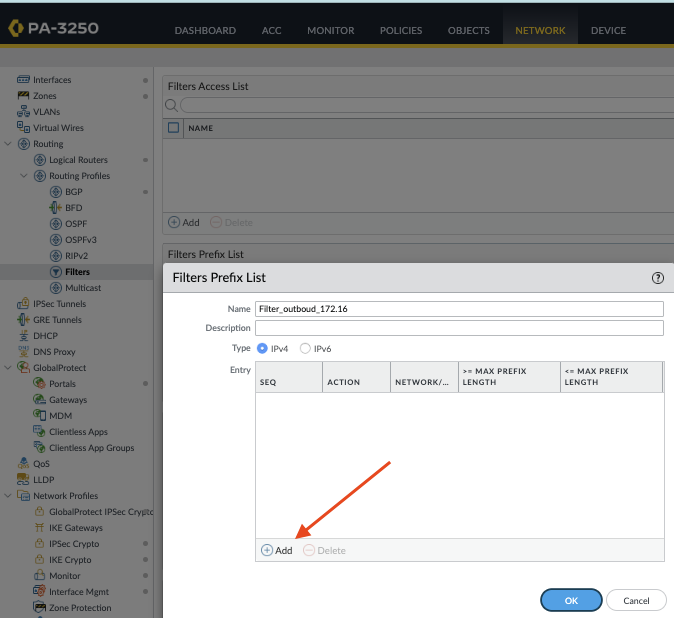

   1. アドバタイズする必要があるルートをフィルタリングするには、 [ネットワーク] > [ルーティング] > [ルーティングプロファイル] > [フィルタ] > [フィルタプレフィックスリスト] > [追加]に移動し、このサンプルでは名前: Filter_outbound_172.16を使用します。

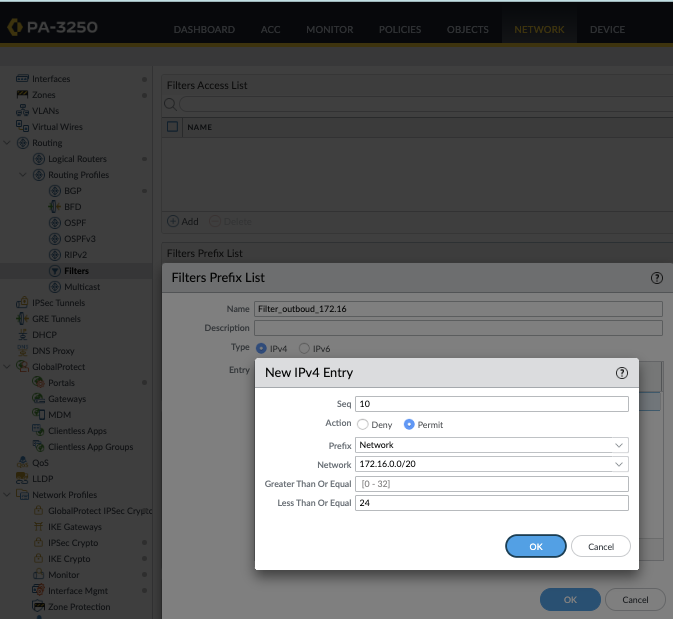

2. 上記のように「追加」をクリックし、次のパラメータをコンフィグ。
   1. シーケンス: 10
   2. アクション:許可
   3. プレフィックス:ネットワーク
   4. ネットワーク: 172.16.0.0/20
   5. 以下: 24

3. Okを2回クリックして保存します

3. ルートマップの設定:

   1. [ネットワーク] > [ルーティング] > [ルーティング プロファイル] > [フィルター] > [フィルター ルート マップ再配布] > [追加] > [名前] に移動して、ルート マップ再配布フィルターの名前を定義します。このサンプルでは、次のパラメーターを使用します。

      1. 名前: My_Static_Connect_2_BGP_redist
      2. 送信元プロトコル:接続された静的
      3. 宛先プロトコル: BGP

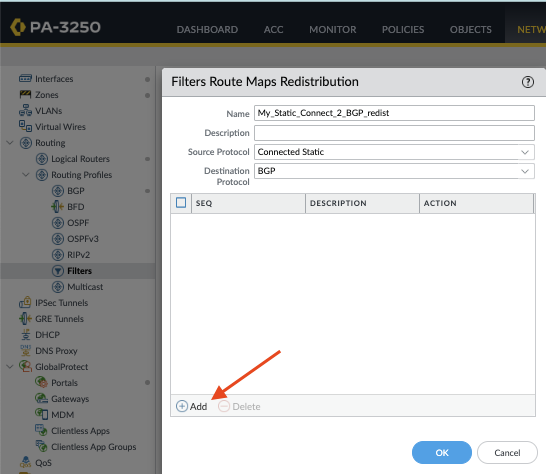

2. 上記のように[追加]をクリックしてルートマップにプレフィックスリストを割り当て、次のパラメータを使用します。

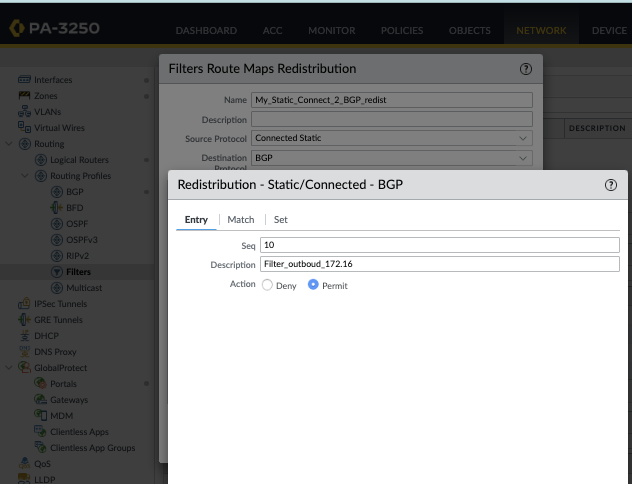

   1. エントリ（タブ）：
      1. シーケンス: 10
      2. 説明: Filter_outboud_172.16
      3. アクション:許可

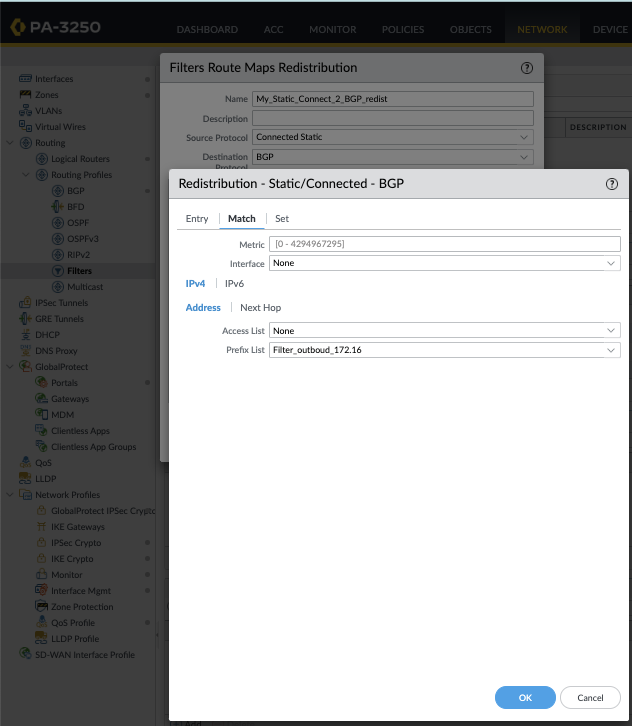

2. 一致（タブ）：
   1. プレフィックス リスト: Filter_outboud_172.16

3. [Ok]をクリックして保存します。

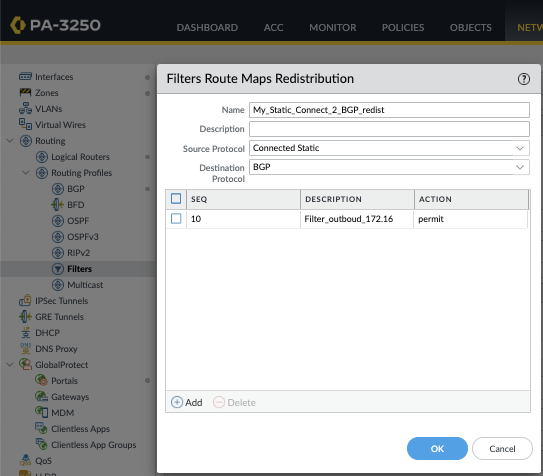

4. 結果は以下のようになります

5. Okをクリックして保存します

4. 再配布へのルート マップの割り当て:

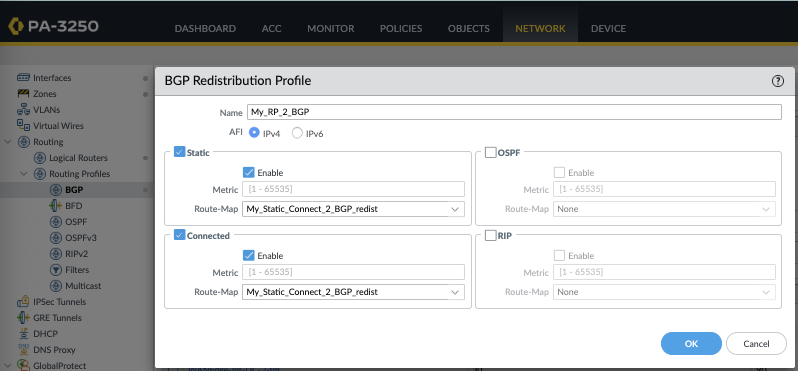

   1. [ネットワーク] > [ルーティング] > [ルーティング プロファイル] > [BGP] > [BGP再配布プロファイル] > [My_RP_2_BGP] に移動し、次のパラメータを使用してルート マップを再配布に実装します。

      1. 静的 > ルートマップ: My_Static_Connect_2_BGP_redist
      2. 接続済み > ルートマップ: My_Static_Connect_2_BGP_redist

2. 「Ok」をクリックし、 「コミット」をクリックして保存します。

5. CLI経由で結果を確認する:

   1. 結果を表示するには以下のコマンドを使用してください

admin@PA-3250-ENT> show advanced-routing bgp peer advertised-routes peer-name ISP1

Status codes:  R removed, d damped, * valid, r ribFailure, S stale, = multipath,
               s suppressed, i internal, > best, h history
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes:  e egp, i igp, ? incomplete

Peer: ISP1                                                    Logical router: ENT
----------------------------------------------------------------------------------
   Network              Next Hop             Metric LocPrf Weight Path
*> 172.16.0.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.1.0/24        0.0.0.0                   0    100  32768  ?
*> 172.16.2.0/24        0.0.0.0                   0    100  32768  ?
*> 172.16.3.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.4.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.5.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.6.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.7.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.8.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.9.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.10.0/24       172.16.1.254             10    100  32768  ?
*> 172.16.11.0/24       172.16.1.254             10    100  32768  ?
*> 172.16.12.0/24       172.16.1.254             10    100  32768  ?
*> 172.16.13.0/24       172.16.1.254             10    100  32768  ?
*> 172.16.14.0/24       172.16.1.254             10    100  32768  ?
*> 172.16.15.0/24       172.16.1.254             10    100  32768  ?
----------------------------------------------------------------------------------
Total number of prefixes 16

admin@PA-3250-ENT>
