高度なルーティング エンジン - BGP :ルーティングする再配布をコンフィグ方法

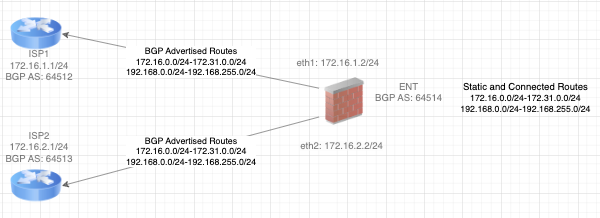

以下のトポロジを使用します。

• 静的ルートをBGPにアドバタイズする
• 接続されたルートをBGPにアドバタイズする

• 高度なルーティングエンジン
• 論理ルーター
• BGP とは
• ルート再配分
• PAN-OS バージョン

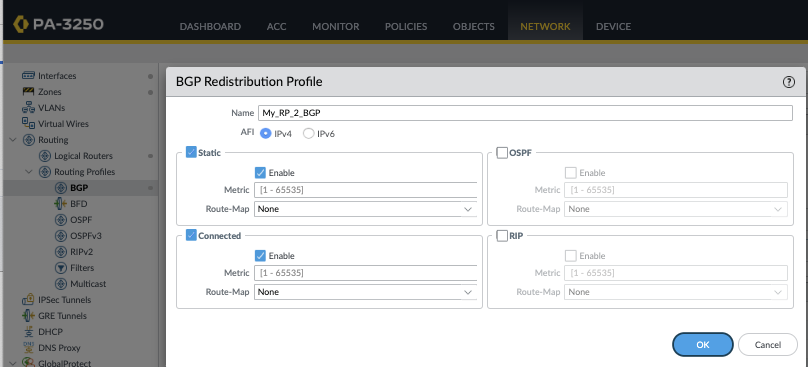

1. [ネットワーク] > [ルーティング] > [ルーティング プロファイル] > [BGP] > [BGP再配信プロファイル] > [追加]に移動して、 BGP再再配信プロファイルを設定します。この例では、次のパラメータを使用しています。
   1. 名前: My_RP_2_BGP
   2. 静的:チェック済み
   3. 接続済み:チェック済み

2. Okをクリックして保存します

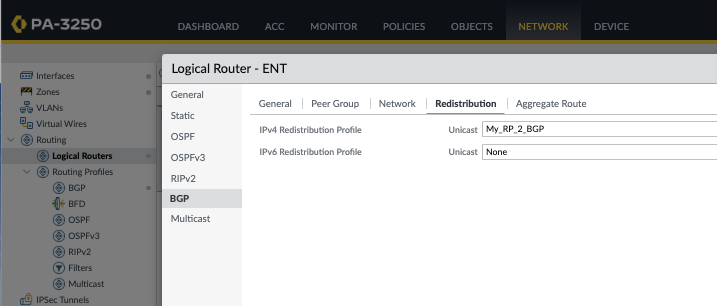

3. [ネットワーク] > [ルーティング] > [論理ルータ] > [Logical_Router_Name] > [ BGP] > [再配布] > [ IPv4再配信プロファイル] に移動して、上記のBGP再配信プロファイルプロファイルを論理ルータに適用し、上記で作成したプロファイルを使用します。

4. [Ok]をクリックして[コミット]をクリックし、保存します
5. 確認するには、次のCLIコマンドを使用します。

admin@PA-3250-ENT> show advanced-routing bgp peer advertised-routes peer-name ISP1

Status codes:  R removed, d damped, * valid, r ribFailure, S stale, = multipath,
               s suppressed, i internal, > best, h history
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes:  e egp, i igp, ? incomplete

Peer: ISP1                                                    Logical router: ENT
----------------------------------------------------------------------------------
   Network              Next Hop             Metric LocPrf Weight Path
*> 172.16.0.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.1.0/24        0.0.0.0                   0    100  32768  ?
*> 172.16.2.0/24        0.0.0.0                   0    100  32768  ?
*> 172.16.3.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.4.0/24        172.16.1.254             10    100  32768  ?

-----Snipped for brevity-----------

*> 172.16.30.0/24       172.16.1.254             10    100  32768  ?
*> 172.16.31.0/24       172.16.1.254             10    100  32768  ?
*> 192.168.1.0/24       172.16.1.254             10    100  32768  ?
*> 192.168.2.0/24       172.16.1.254             10    100  32768  ?
*> 192.168.3.0/24       172.16.1.254             10    100  32768  ?

-----Snipped for brevity-----------

*> 192.168.254.0/24     172.16.1.254             10    100  32768  ?
*> 192.168.255.0/24     172.16.1.254             10    100  32768  ?
----------------------------------------------------------------------------------
Total number of prefixes 286

admin@PA-3250-ENT>
