Moteur de routage avancé - BGP: Comment configurer la redistribution des acheminer

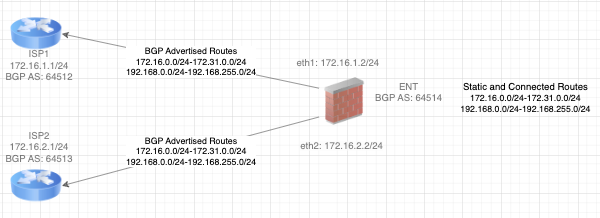

En utilisant la topologie ci-dessous :

• Annoncer les routes statiques dans BGP
• Annoncez les routes connectées dans BGP

• Moteur de routage avancé
• Routeur logique
• BGP
• Réaffectation des itinéraires
• Version PAN-OS

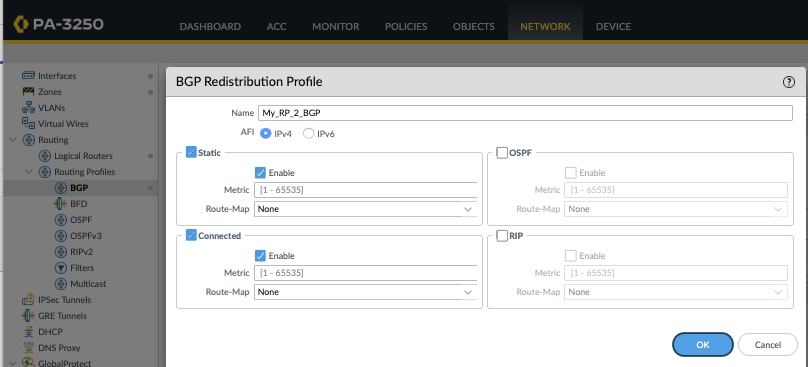

1. Configurez le Profil de redistribution BGP en allant dans Réseau > Routage > Profils de routage > BGP > Profil de redistribution BGP > Ajouter . Les paramètres suivants sont utilisés dans cet exemple :
   1. Nom : My_RP_2_BGP
   2. Statique : coché
   3. Connecté : vérifié

2. Cliquez sur OK pour enregistrer

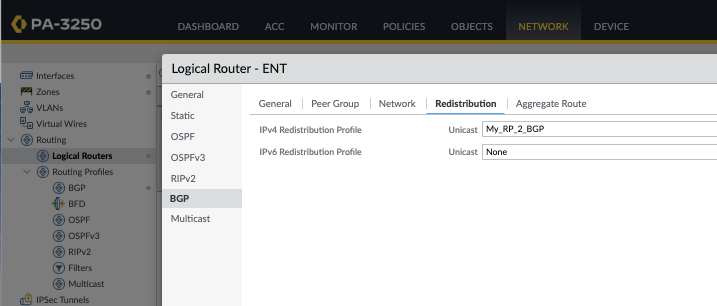

3. Appliquez le Profil de redistribution BGP ci-dessus au routeur logique en allant dans Réseau > Routage > Routeur logique > [Logical_Router_Name] > BGP > Redistribution > Profil de redistribution IPv4 et utilisez le profil créé ci-dessus.

4. Cliquez sur OK puis sur Valider pour enregistrer
5. Pour vérifier, utilisez la commande CLI suivante :

admin@PA-3250-ENT> show advanced-routing bgp peer advertised-routes peer-name ISP1

Status codes:  R removed, d damped, * valid, r ribFailure, S stale, = multipath,
               s suppressed, i internal, > best, h history
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes:  e egp, i igp, ? incomplete

Peer: ISP1                                                    Logical router: ENT
----------------------------------------------------------------------------------
   Network              Next Hop             Metric LocPrf Weight Path
*> 172.16.0.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.1.0/24        0.0.0.0                   0    100  32768  ?
*> 172.16.2.0/24        0.0.0.0                   0    100  32768  ?
*> 172.16.3.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.4.0/24        172.16.1.254             10    100  32768  ?

-----Snipped for brevity-----------

*> 172.16.30.0/24       172.16.1.254             10    100  32768  ?
*> 172.16.31.0/24       172.16.1.254             10    100  32768  ?
*> 192.168.1.0/24       172.16.1.254             10    100  32768  ?
*> 192.168.2.0/24       172.16.1.254             10    100  32768  ?
*> 192.168.3.0/24       172.16.1.254             10    100  32768  ?

-----Snipped for brevity-----------

*> 192.168.254.0/24     172.16.1.254             10    100  32768  ?
*> 192.168.255.0/24     172.16.1.254             10    100  32768  ?
----------------------------------------------------------------------------------
Total number of prefixes 286

admin@PA-3250-ENT>
