Motor de enrutamiento avanzado (BGP): Cómo configurar la redistribución de ruta

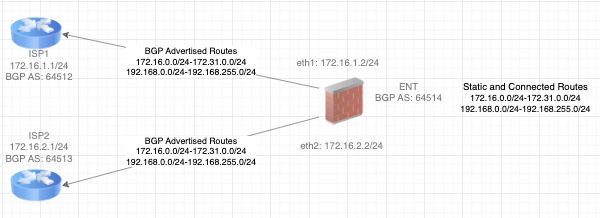

Utilizando la topología siguiente:

• Publicitar las rutas estáticas en BGP
• Publicitar las rutas conectadas en BGP

• Motor de enrutamiento avanzado
• Enrutador lógico
• BGP
• Redistribución de rutas
• Versión PAN-OS

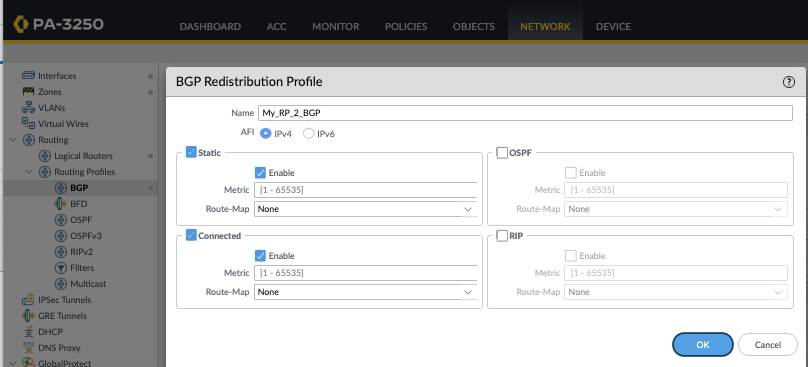

1. Configure el Perfil de redistribución de BGP yendo a Red > Enrutamiento > Perfiles de enrutamiento > BGP > Perfil de redistribución de BGP > Agregar . En este ejemplo se utilizan los siguientes parámetros:
   1. Nombre: My_RP_2_BGP
   2. Estático: marcado
   3. Conectado: comprobado

2. Haga clic en OK para guardar

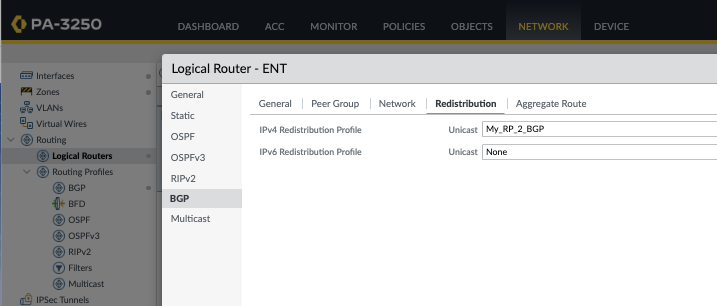

3. Aplique el Perfil de redistribución BGP anterior al enrutador lógico yendo a Red > Enrutamiento > Enrutador lógico > [Nombre_del_enrutador_lógico] > BGP > Redistribución > Perfil de redistribución IPv4 y use el perfil creado anteriormente.

4. Haga clic en OK y luego en Confirmar para guardar.
5. Para verificar, utilice el siguiente comando de CLI:

admin@PA-3250-ENT> show advanced-routing bgp peer advertised-routes peer-name ISP1

Status codes:  R removed, d damped, * valid, r ribFailure, S stale, = multipath,
               s suppressed, i internal, > best, h history
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes:  e egp, i igp, ? incomplete

Peer: ISP1                                                    Logical router: ENT
----------------------------------------------------------------------------------
   Network              Next Hop             Metric LocPrf Weight Path
*> 172.16.0.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.1.0/24        0.0.0.0                   0    100  32768  ?
*> 172.16.2.0/24        0.0.0.0                   0    100  32768  ?
*> 172.16.3.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.4.0/24        172.16.1.254             10    100  32768  ?

-----Snipped for brevity-----------

*> 172.16.30.0/24       172.16.1.254             10    100  32768  ?
*> 172.16.31.0/24       172.16.1.254             10    100  32768  ?
*> 192.168.1.0/24       172.16.1.254             10    100  32768  ?
*> 192.168.2.0/24       172.16.1.254             10    100  32768  ?
*> 192.168.3.0/24       172.16.1.254             10    100  32768  ?

-----Snipped for brevity-----------

*> 192.168.254.0/24     172.16.1.254             10    100  32768  ?
*> 192.168.255.0/24     172.16.1.254             10    100  32768  ?
----------------------------------------------------------------------------------
Total number of prefixes 286

admin@PA-3250-ENT>
