Advanced Routing Engine - BGP: So konfigurieren die weiterleiten

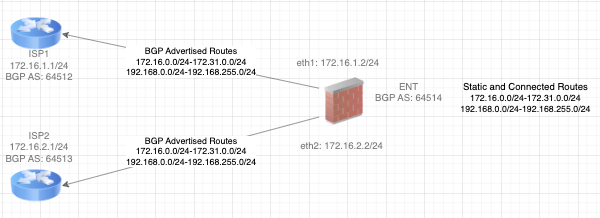

Verwenden Sie die folgende Topologie:

• Statische Routen in BGP bekannt geben
• Bekanntgeben der verbundenen Routen in BGP

• Erweiterte Routing-Engine
• Logischer Router
• BGP
• Routenneuverteilung
• PAN-OS-Version

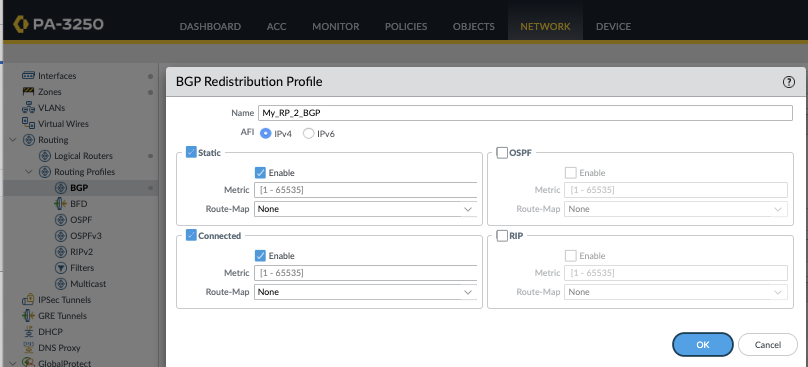

1. Konfigurieren Sie das BGP Neuverteilungs-Profil, indem Sie zu Netzwerk > Routing > Routingprofile > BGP > BGP Neuverteilungs-Profil > Hinzufügen gehen. In diesem Beispiel werden die folgenden Parameter verwendet:
   1. Name: My_RP_2_BGP
   2. Statisch: aktiviert
   3. Verbunden: aktiviert

2. Klicken Sie zum Speichern auf „OK“.

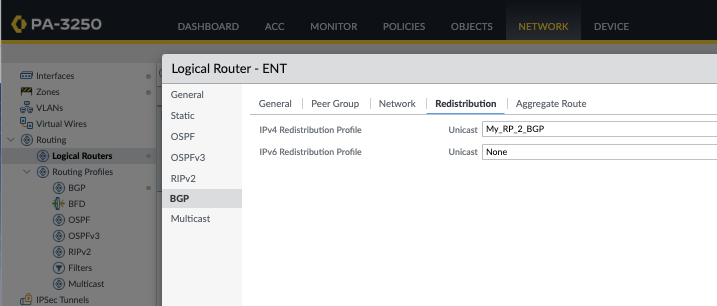

3. Wenden Sie das obige BGP Neuverteilungs-Profil auf den logischen Router an, indem Sie zu Netzwerk > Routing > Logischer Router > [Name des logischen Routers] > BGP > Umverteilung > IPv4 Neuverteilungs-Profil gehen und das oben erstellte Profil verwenden.

4. Klicken Sie auf „OK“ und dann auf „Bestätigen“, um zu speichern
5. Verwenden Sie zur Überprüfung den folgenden CLI-Befehl:

admin@PA-3250-ENT> show advanced-routing bgp peer advertised-routes peer-name ISP1

Status codes:  R removed, d damped, * valid, r ribFailure, S stale, = multipath,
               s suppressed, i internal, > best, h history
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes:  e egp, i igp, ? incomplete

Peer: ISP1                                                    Logical router: ENT
----------------------------------------------------------------------------------
   Network              Next Hop             Metric LocPrf Weight Path
*> 172.16.0.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.1.0/24        0.0.0.0                   0    100  32768  ?
*> 172.16.2.0/24        0.0.0.0                   0    100  32768  ?
*> 172.16.3.0/24        172.16.1.254             10    100  32768  ?
*> 172.16.4.0/24        172.16.1.254             10    100  32768  ?

-----Snipped for brevity-----------

*> 172.16.30.0/24       172.16.1.254             10    100  32768  ?
*> 172.16.31.0/24       172.16.1.254             10    100  32768  ?
*> 192.168.1.0/24       172.16.1.254             10    100  32768  ?
*> 192.168.2.0/24       172.16.1.254             10    100  32768  ?
*> 192.168.3.0/24       172.16.1.254             10    100  32768  ?

-----Snipped for brevity-----------

*> 192.168.254.0/24     172.16.1.254             10    100  32768  ?
*> 192.168.255.0/24     172.16.1.254             10    100  32768  ?
----------------------------------------------------------------------------------
Total number of prefixes 286

admin@PA-3250-ENT>
