Objective


  1. 应在路由表中安装来自两个 ISP 的默认路由
  2. 192.168.0.0/16 的路由通过 ISP1
  3. 10.0.0.0/8 的路由经过 ISP2
  4. 应过滤掉 172.16.0.0/12 的路由
  5. 防止 NGFW 超出最大前缀限制，从而防止出现以下日志
2024/07/04 10:57:11 BGP: [MCWSV-FHNYK] %MAXPFX: No. of IPv4 Unicast prefix received from neighbor vm100-2(192.168.1.2) reaches 1, max 7
2024/07/04 10:57:11 BGP: [QAZ2C-BZRW5] %MAXPFXEXCEED: No. of IPv4 Unicast prefix received from neighbor vm100-2(192.168.1.2) 8 exceed, limit 7
2024/07/04 10:57:11 BGP: [HZN6M-XRM1G] %NOTIFICATION(Hard Reset): sent to neighbor vm100-2 6/1 (Cease/Maximum Number of Prefixes Reached) 7 bytes 00 01


Environment


  • 高级路由引擎
  • 逻辑路由器
  • BGP
  • 前缀列表
  • 路线图
  • PAN OS 版本

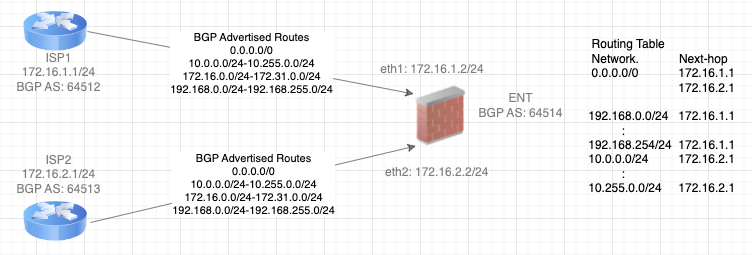

  • 解决方案实施前的路由表
    1. 默认路由
  1. 192.168.0.0/16
  1. 10.0.0.0/8
  1. 172.16.0.0/12

Procedure


  1. 配置前缀列表

    1. 为 ISP1 创建过滤器。

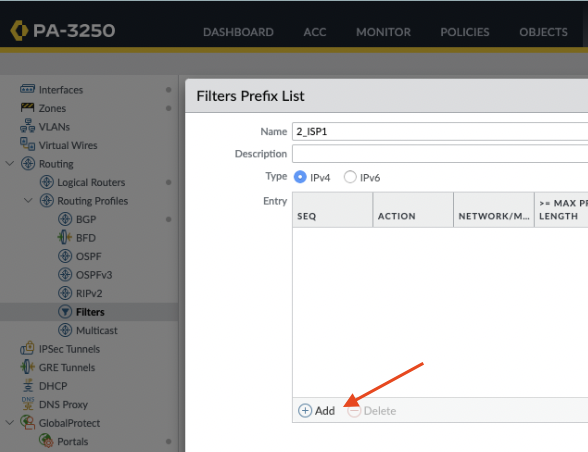

      1. 通过转到网络 > 路由 > 路由配置文件 > 过滤器 > 过滤器前缀列表 > 添加 > 名称来定义前缀列表过滤器的名称，在此示例中，我们将使用 2_ISP1

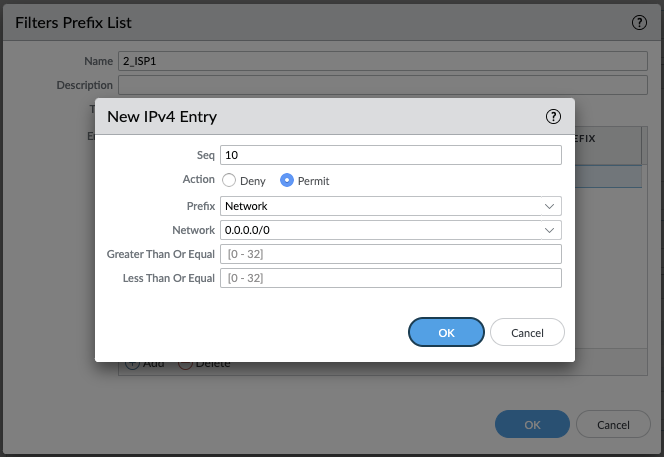

  1. 允许来自 ISP1 的默认路由安装在 BGP 的RIB表中，如上所示单击添加并使用以下参数：
    1. 序号： 10
    2. 行动：许可
    3. 前缀：网络
    4. 网络： 0.0.0.0/0
注意：由于我们尝试仅匹配默认路由，因此不需要使用大于或等于或小于或等于选项。
  1. 单击“OK”保存

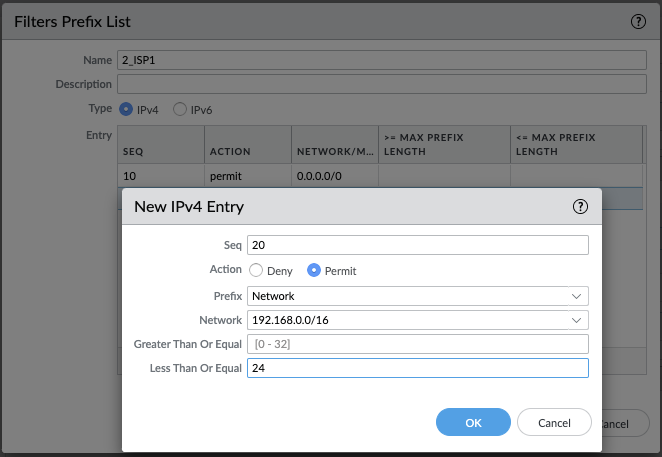

  2. 允许子网为 /24 的 192.168.0.0/16 及其超级网络的路由，再次单击过滤器前缀列表2_ISP1 下的添加，并使用以下值：
    1. 序号： 20
    2. 行动：许可
    3. 前缀：网络
    4. 网络： 192.168.0.0/16
    5. 小于或等于： 24
注意：我们不需要使用大于或等于选项来防止任何属于 192.168.0.0/16 的网络具有BGP接受的小于 /24 的子网。
  1. 单击“OK”保存

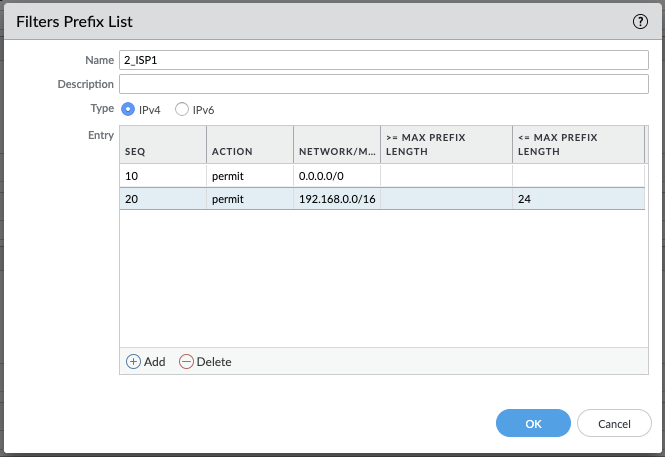

  2. 因此，此时我们应该得到如下内容：
  1. 单击“OK”保存
  1. 为 ISP2 创建过滤器

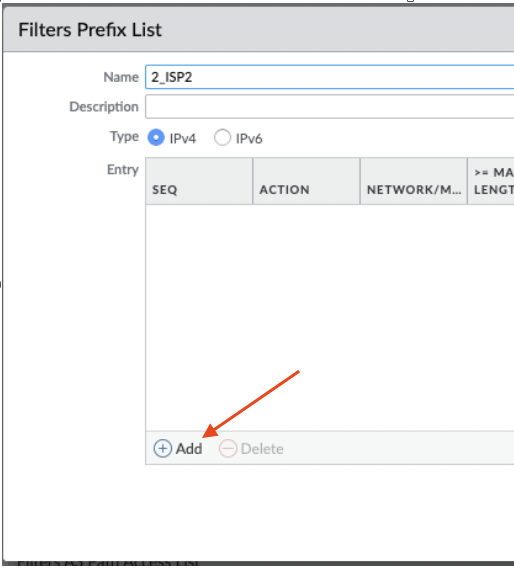

    1. 通过转到网络 > 路由 > 路由配置文件 > 过滤器 > 过滤器前缀列表 > 添加 > 名称来确定前缀列表过滤器的名称，在此示例中，我们将使用 2_ISP2

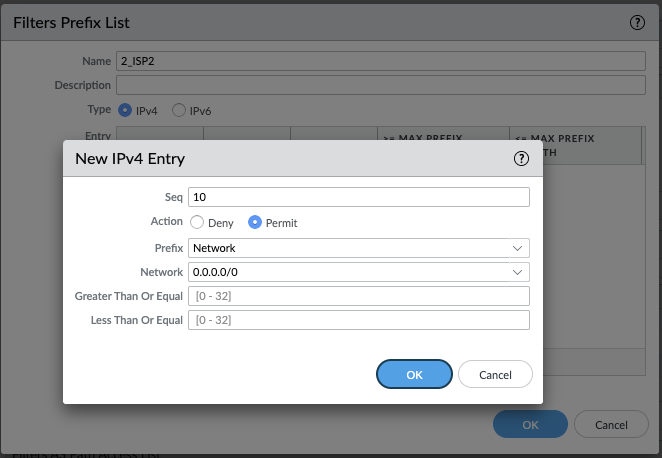

  1. 允许来自 ISP2 的默认路由安装在 BGP 的RIB表中，如上所示单击添加并使用以下参数：
    1. 序号： 10
    2. 行动：许可
    3. 前缀：网络
    4. 网络： 0.0.0.0/0
  1. 单击“OK”保存

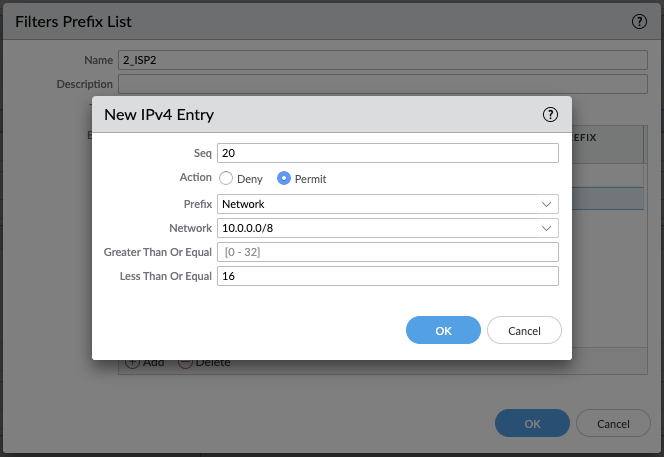

  2. 允许子网为 /16 及其超级网络的 10.0.0.0/8 的路由，再次单击过滤器前缀列表2_ISP2 下的添加，并使用以下值：
    1. 序号： 20
    2. 行动：许可
    3. 前缀：网络
    4. 网络： 10.0.0.0/8
    5. 小于或等于： 16
注意：我们不需要使用大于或等于选项来防止任何属于 10.0.0.0/8 的网络具有BGP接受的小于 /16 的子网。
  1. 单击“OK”保存

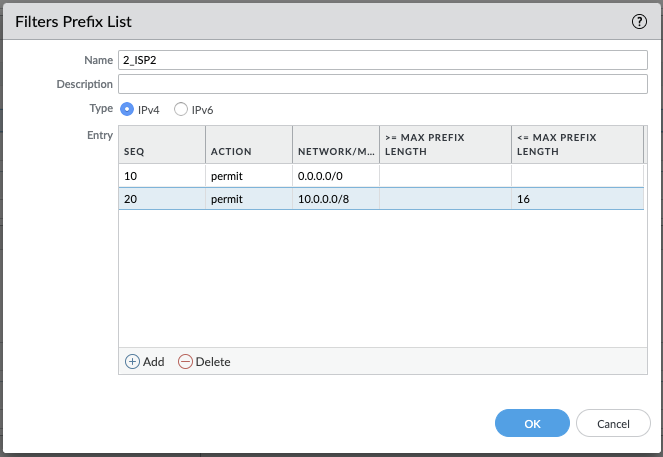

  2. 因此，此时我们应该得到如下内容：
  1. 单击“OK”保存

  1. 配置路由图

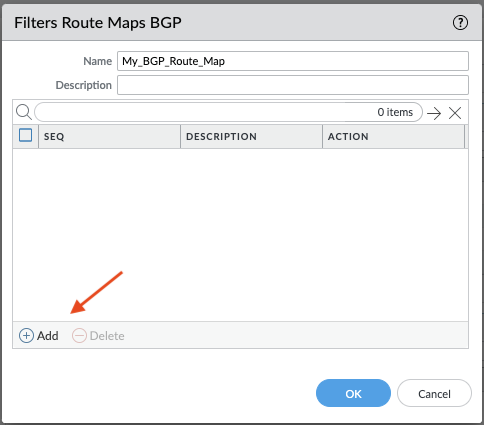

    1. 通过转到网络 > 路由 > 路由配置文件 > 过滤器 > 过滤器路由图BGP > 添加 > 名称来定义路由图过滤器的名称，在此示例中，我们将使用 My_BGP_Route_Map

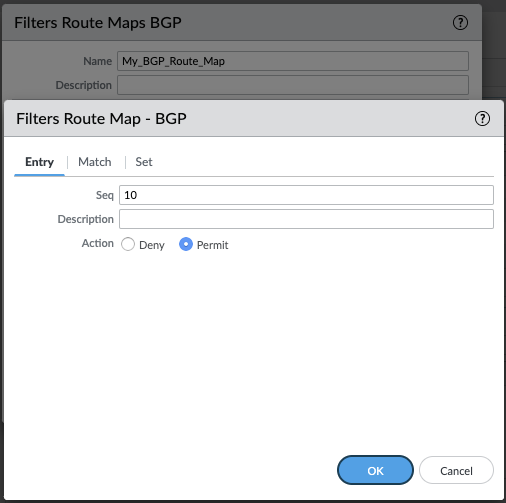

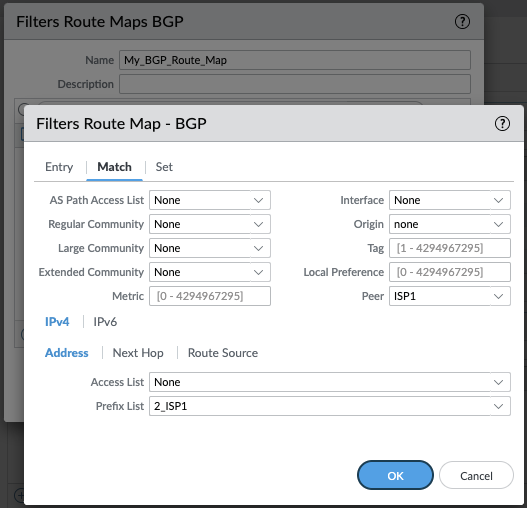

  1. 单击上面突出显示的“添加”，将为 ISP1 创建的前缀列表分配给路由图，并使用以下参数
    1. 条目（标签）：
      1. 序号： 10
      2. 行动：许可
  1. 匹配（标签）：
    1. 对等体： ISP1
    2. 前缀列表：2_IPS1
  1. 单击“OK”保存

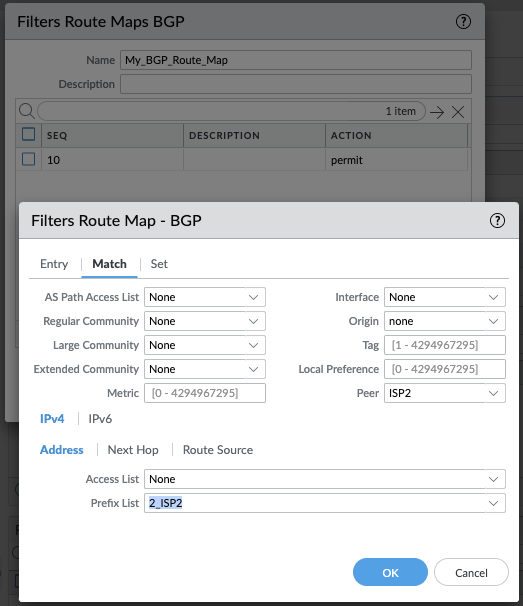

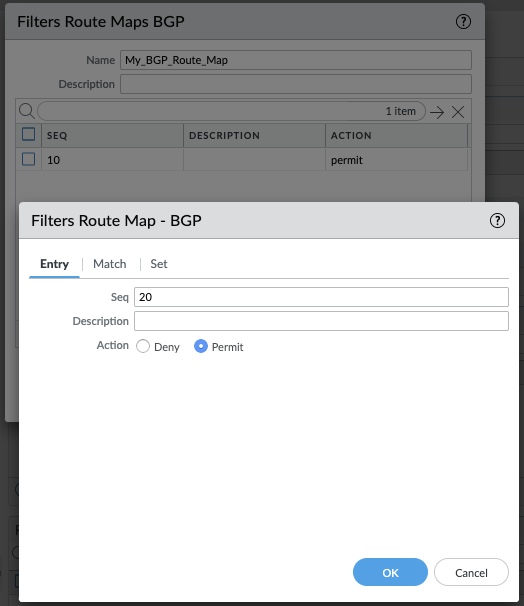

  2. 单击上面突出显示的“添加”将为 ISP2 创建的前缀列表分配给路由图（步骤 II.1），并使用以下参数
    1. 条目（标签）：
      1. 序号： 20
      2. 行动：许可
  1. 匹配（标签）：
    1. 对等体： ISP2
    2. 前缀列表：2_IPS2
  1. 单击“OK”保存

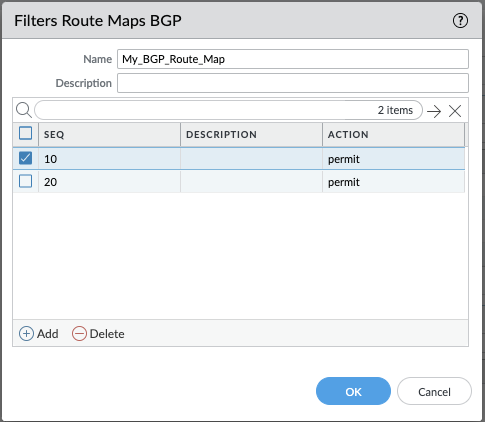

  2. 结果，此时我们应该得到类似下面的结果：
  1. 单击“OK”保存

  1. 配置BGP过滤配置文件

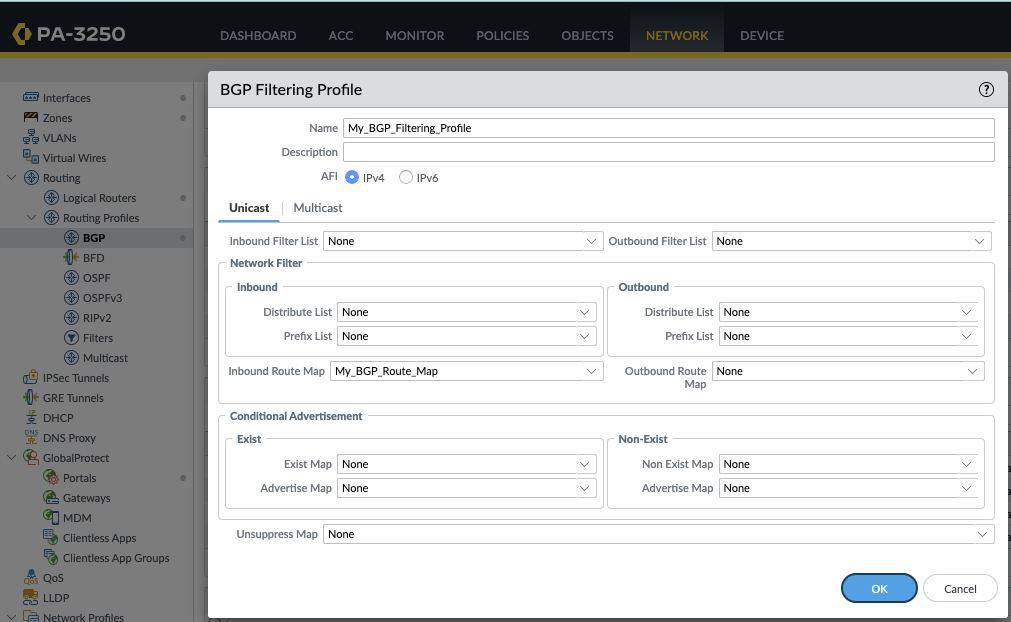

    1. 通过转到网络 > 路由 > 路由配置文件 > BGP > BGP过滤配置文件 > 添加，将上述路由映射过滤器应用于 BGP 过滤配置文件，BGP使用以下参数：
      1. 名称： My_BGP_Filtering_Profile
      2. 入站路由图： My_BGP_Route_Map
  1. 单击“OK”保存

  1. 将BGP过滤配置文件应用到逻辑路由器

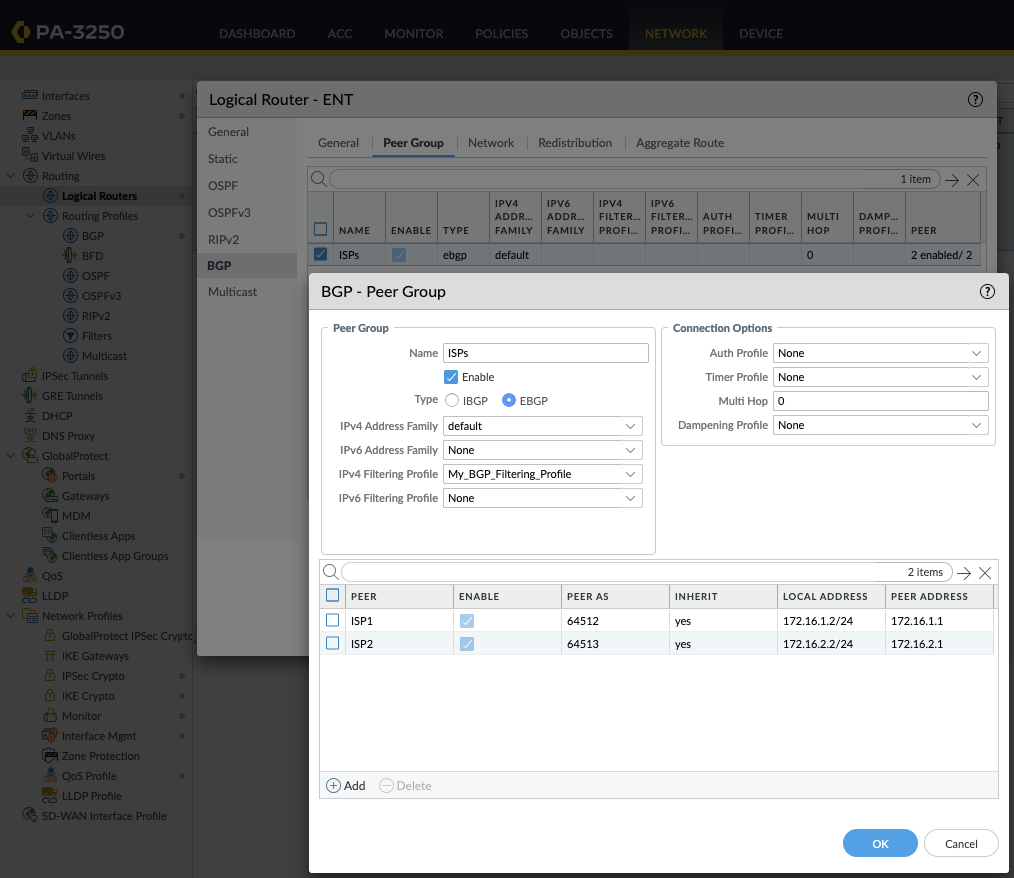

    1. 通过转到网络 > 路由 > 逻辑路由器 > [逻辑路由器名称] > BGP > 对等组 > [对等组名称] > IPv4过滤配置文件 > My_BGP_Filtering_Profile 来实现BGP过滤配置文件
  1. 单击两次“OK” ，然后单击“提交”以保存

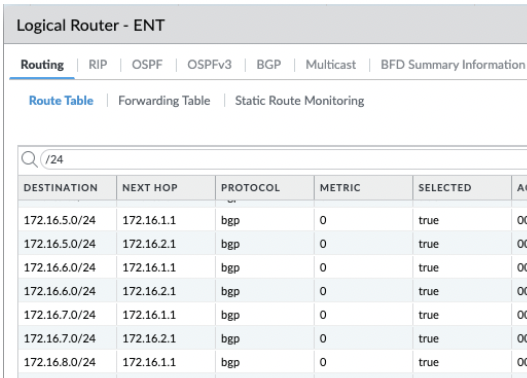

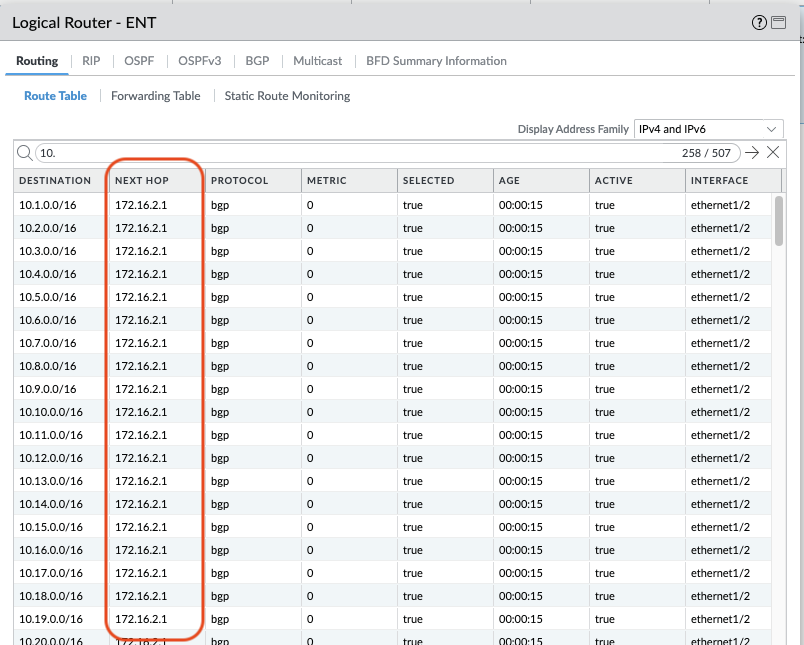

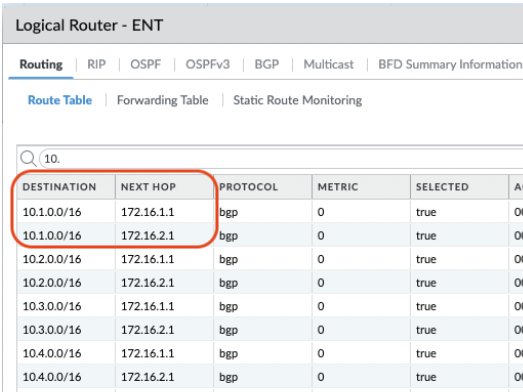

  1. 查看路由表的结果

    1. 要验证路由表，请转至“网络”>“路由”>“逻辑路由器”>“更多运行时统计信息”

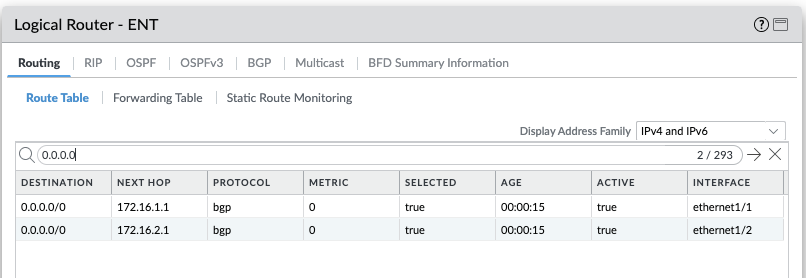

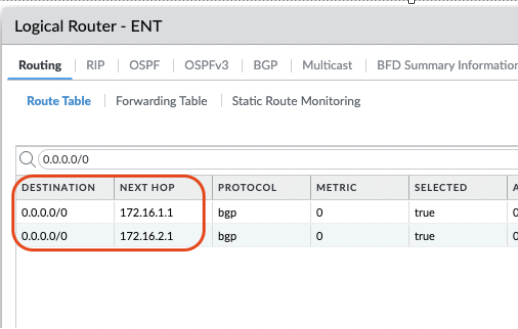

  1. 默认路线（第一个目标）

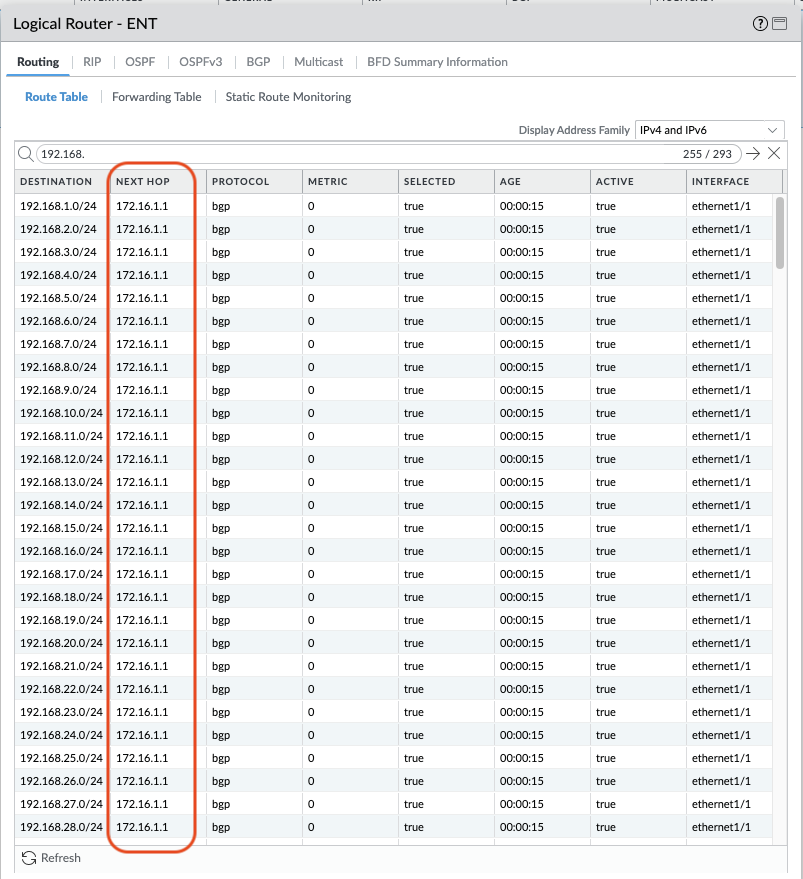

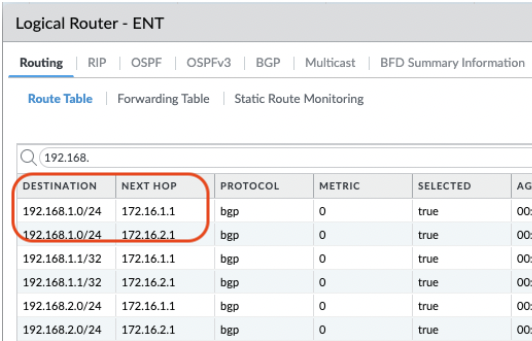

  1. 192.168.0.0/16 （第二个目标）
  1. 10.0.0.0/8 （第三个目标）

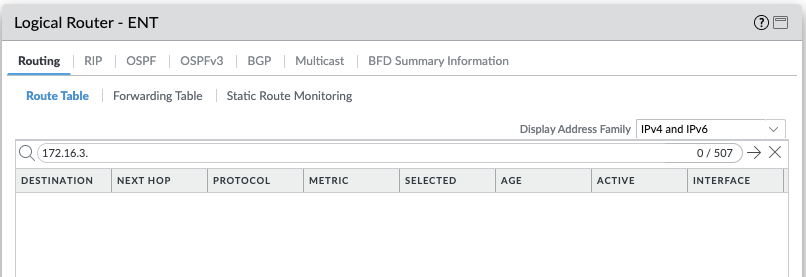

  1. 172.16.0.0/12 （第四和第五个目标）
