Objective

두 ISP의 기본 경로는 라우팅 테이블에 설치되어야 합니다.
192.168.0.0/16에 대한 경로는 ISP1을 통과합니다.
10.0.0.0/8에 대한 경로는 ISP2를 통과합니다.

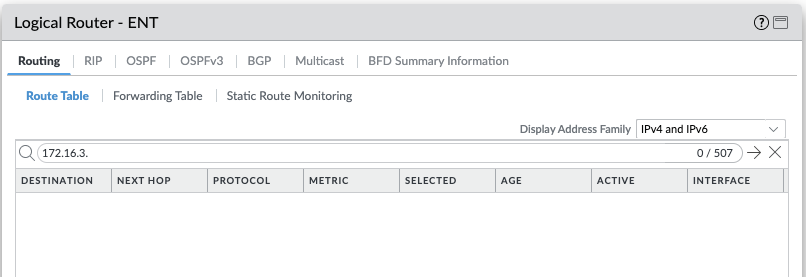

172.16.0.0/12에 대한 경로는 필터링되어야 합니다.
NGFW가 최대 접두사 제한을 초과하여 실행되는 것을 방지하여 아래 로그와 같은 문제가 발생하지 않도록 합니다.

2024/07/04 10:57:11 BGP: [MCWSV-FHNYK] %MAXPFX: No. of IPv4 Unicast prefix received from neighbor vm100-2(192.168.1.2) reaches 1, max 7
2024/07/04 10:57:11 BGP: [QAZ2C-BZRW5] %MAXPFXEXCEED: No. of IPv4 Unicast prefix received from neighbor vm100-2(192.168.1.2) 8 exceed, limit 7
2024/07/04 10:57:11 BGP: [HZN6M-XRM1G] %NOTIFICATION(Hard Reset): sent to neighbor vm100-2 6/1 (Cease/Maximum Number of Prefixes Reached) 7 bytes 00 01

Environment

고급 라우팅 엔진
논리적 라우터
BGP.
접두사 목록
경로지도
PAN-OS 버전

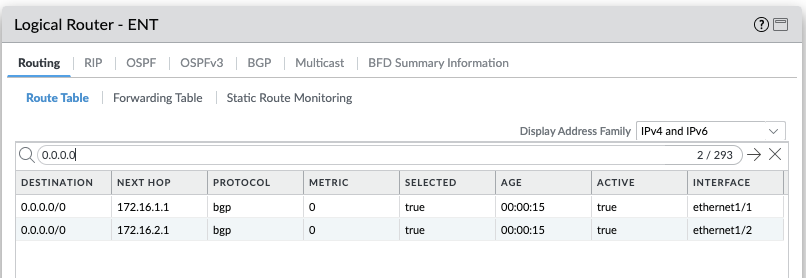

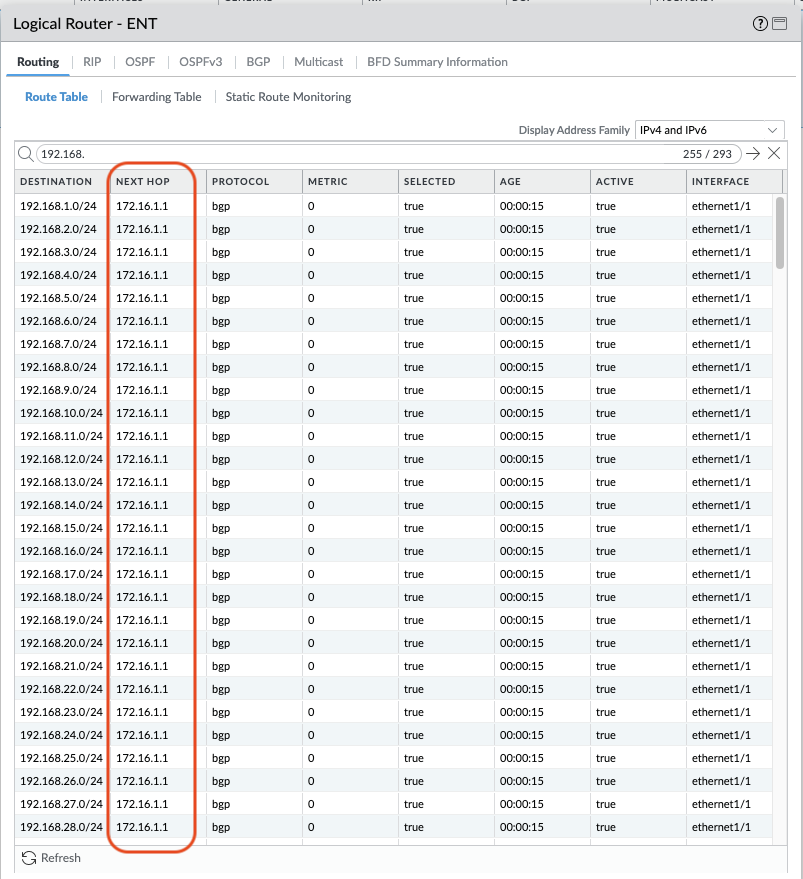

솔루션 구현 전 라우팅 테이블

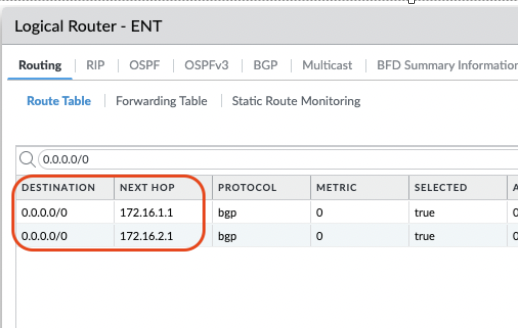

1. 기본 경로

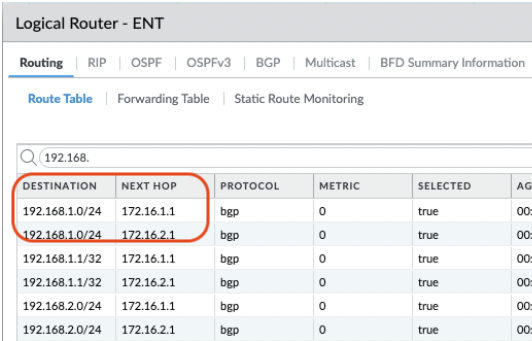

192.168.0.0/16

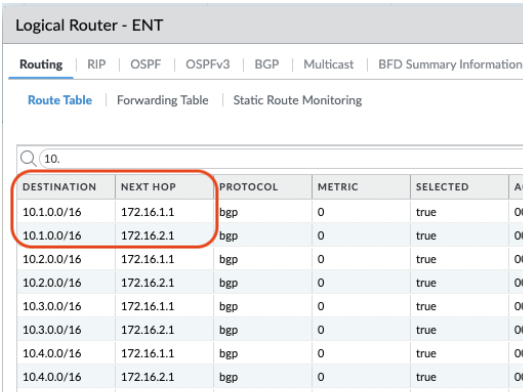

10.0.0.0/8

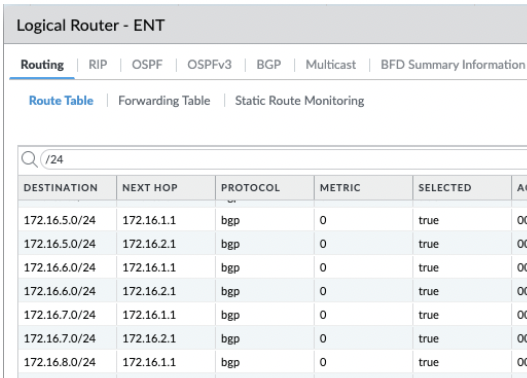

172.16.0.0/12

Procedure

접두사 목록 구성
1. ISP1에 대한 필터를 만듭니다.

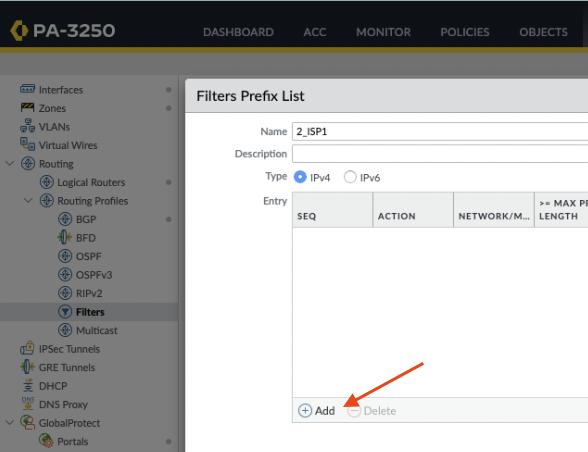

  1. 네트워크 > 라우팅 > 라우팅 프로필 > 필터 > 필터 접두사 목록 > 추가 > 이름으로 이동하여 접두사 목록 필터의 이름을 정의합니다. 이 샘플에서는 2_ISP1을 사용합니다.

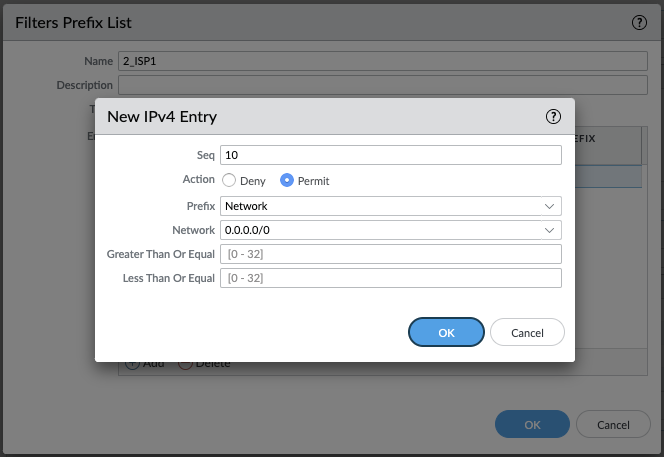

위에 강조된 대로 ISP1의 디폴트 라우팅하다 BGP의 RIB 테이블에 설치되도록 허용 추가를 클릭한 후 다음 매개변수를 사용합니다.
1. 시퀀스: 10
2. 조치: 허가
3. 접두사: 네트워크
4. 네트워크: 0.0.0.0/0

참고: 디폴트 라우팅하다 만 일치시키려고 하므로 크거나 같음 이나 작거나 같음 옵션을 사용할 필요가 없습니다.

OK 클릭하여 저장하세요.

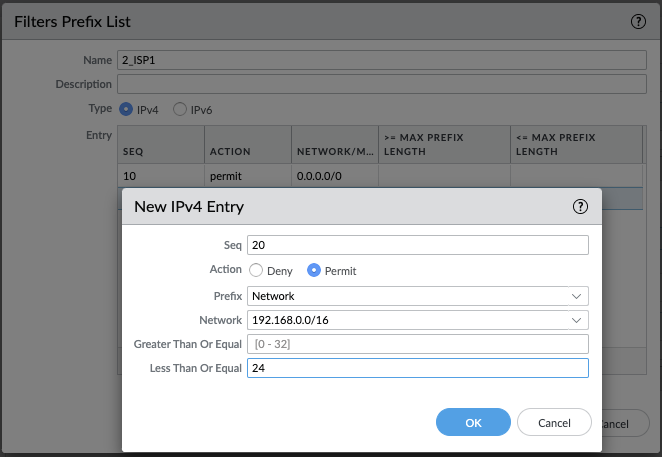

/24 서브넷과 해당 슈퍼네트워크를 갖는 192.168.0.0/16에 대한 경로를 허용 필터 접두사 목록 2_ISP1에서 다시 한 번 추가를 클릭하고 다음 값을 사용합니다.
1. 시퀀스: 20
2. 조치: 허가
3. 접두사: 네트워크
4. 네트워크: 192.168.0.0/16
5. 작거나 같음: 24

참고: 192.168.0.0/16에 속하는 네트워크가 BGP 에서 허용하는 /24보다 작은 서브넷을 갖는 것을 방지하려면 크거나 같음 옵션을 사용할 필요가 없습니다.

OK 클릭하여 저장하세요.
결과적으로, 이 시점에서 우리는 다음과 같은 결과를 얻게 될 것입니다.

OK 클릭하여 저장하세요.

ISP2에 대한 필터 생성

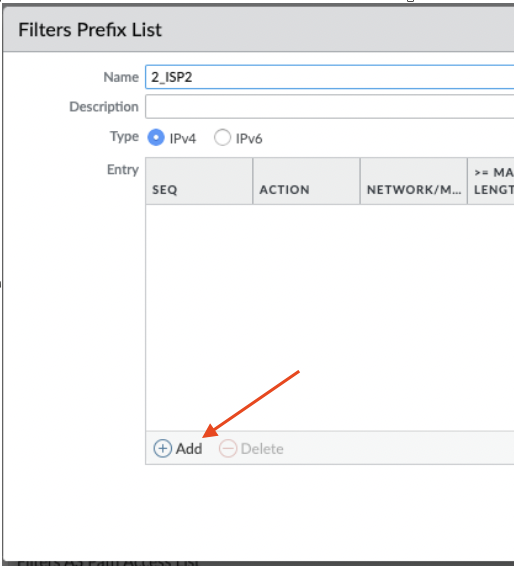

1. 네트워크 > 라우팅 > 라우팅 프로필 > 필터 > 필터 접두사 목록 > 추가 > 이름으로 이동하여 접두사 목록 필터의 이름을 정의합니다. 이 샘플에서는 2_ISP2를 사용합니다.

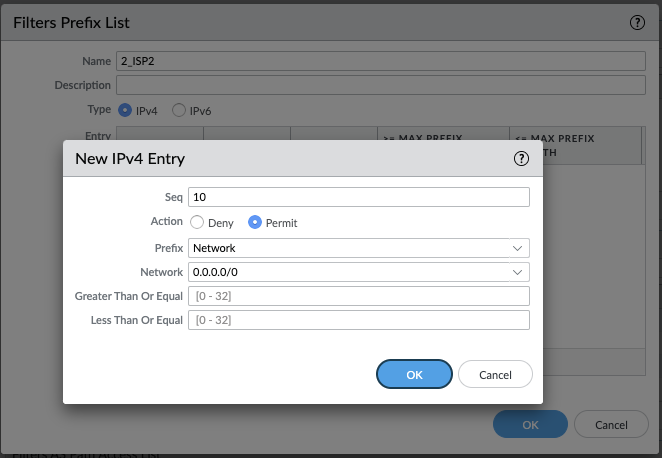

위에 강조된 대로 ISP2의 디폴트 라우팅하다 BGP의 RIB 테이블에 설치되도록 허용 추가를 클릭하고 다음 매개변수를 사용합니다.
1. 시퀀스: 10
2. 조치: 허가
3. 접두사: 네트워크
4. 네트워크: 0.0.0.0/0

OK 클릭하여 저장하세요.

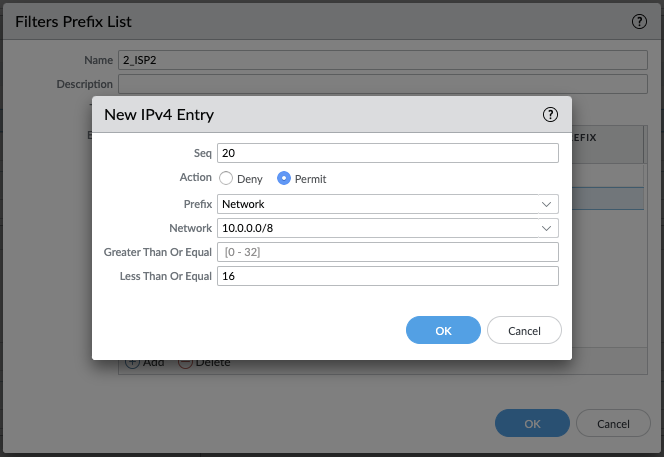

/16 서브넷과 해당 슈퍼네트워크를 갖는 10.0.0.0/8에 대한 경로를 허용 필터 접두사 목록 2_ISP2에서 다시 추가를 클릭하고 다음 값을 사용합니다.
1. 시퀀스: 20
2. 조치: 허가
3. 접두사: 네트워크
4. 네트워크: 10.0.0.0/8
5. 작거나 같음: 16

참고: 10.0.0.0/8에 속하는 네트워크가 BGP 에서 허용하는 /16보다 작은 서브넷을 갖는 것을 방지하려면 크거나 같음 옵션을 사용할 필요가 없습니다.

OK 클릭하여 저장하세요.

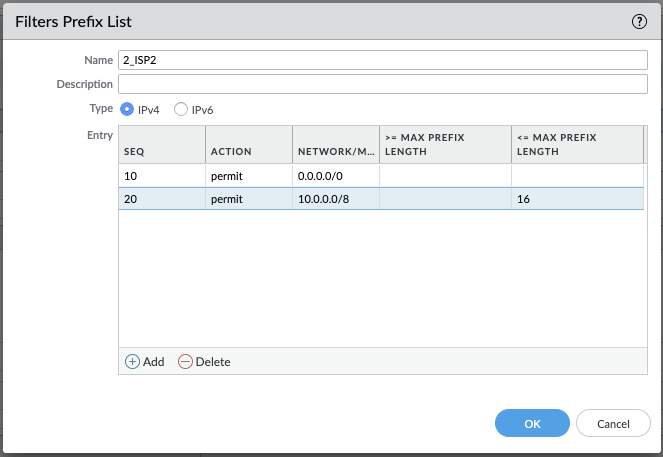

결과적으로, 이 시점에서 우리는 다음과 같은 결과를 얻게 될 것입니다.

OK 클릭하여 저장하세요.

경로 맵 구성
1. 네트워크 > 라우팅 > 라우팅 프로필 > 필터 > 필터 경로 맵 BGP > 추가 > 이름으로 이동하여 경로 맵 필터의 이름을 정의합니다. 이 샘플에서는 My_BGP_Route_Map을 사용합니다.

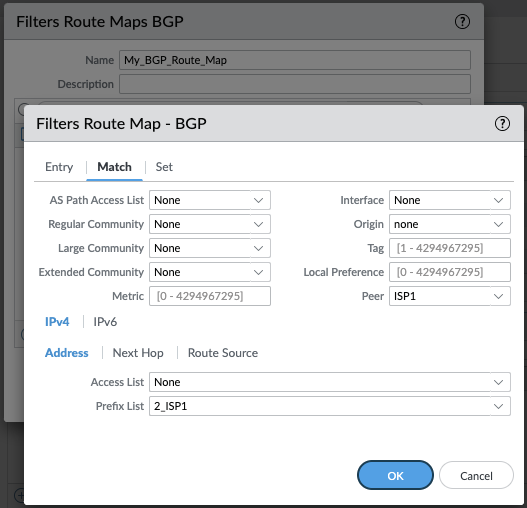

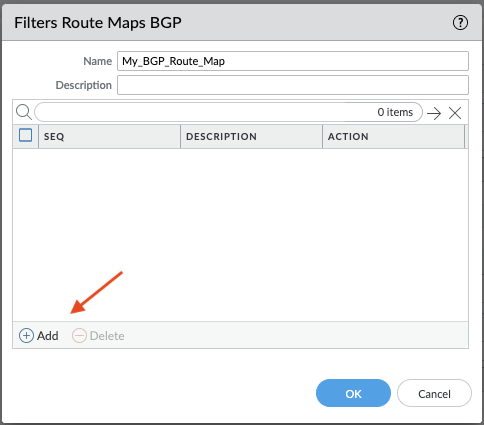

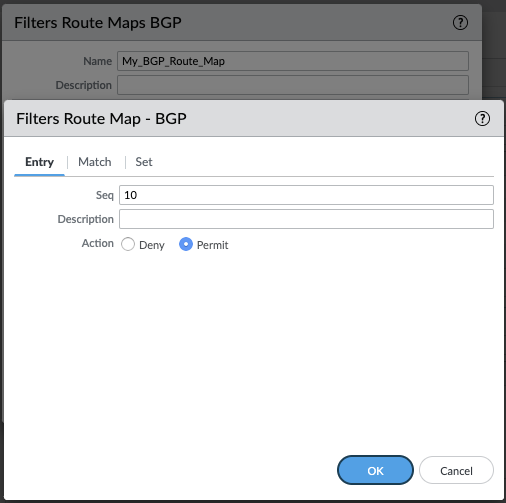

위에 강조된 대로 추가를 클릭하여 ISP1에 대해 생성된 접두사 목록을 경로 맵에 할당하고 다음 매개변수를 사용합니다.
1. 항목 (탭):
  1. 시퀀스: 10
  2. 조치: 허가

매치 (탭):
1. 피어: ISP1
2. 접두사 목록 : 2_IPS1

OK 클릭하여 저장하세요.

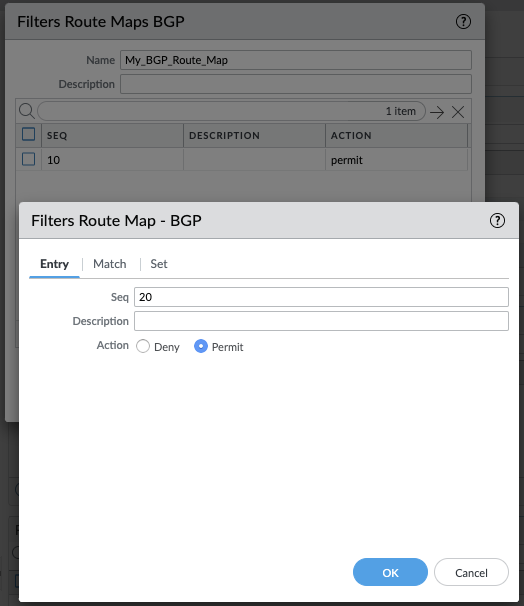

위에서 강조 표시된 대로 추가를 클릭하여 ISP2에 대해 생성된 접두사 목록을 경로 맵에 할당하고 다음 매개변수를 사용합니다(단계 II.1).
1. 항목 (탭):
  1. 시퀀스: 20
  2. 조치: 허가

매치 (탭):
1. 피어: ISP2
2. 접두사 목록 : 2_IPS2

OK 클릭하여 저장하세요.

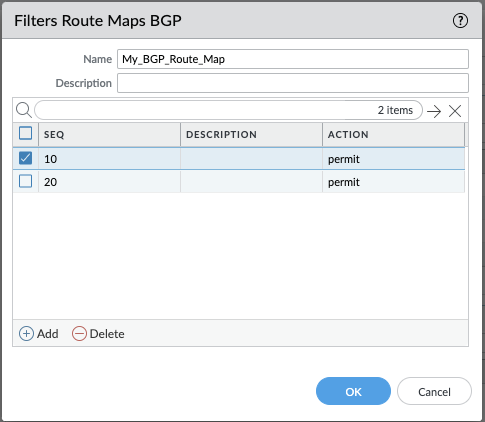

결과적으로, 이 시점에서 우리는 아래와 같은 결과를 얻게 될 것입니다:

OK 클릭하여 저장하세요.

BGP 필터링 프로필 구성

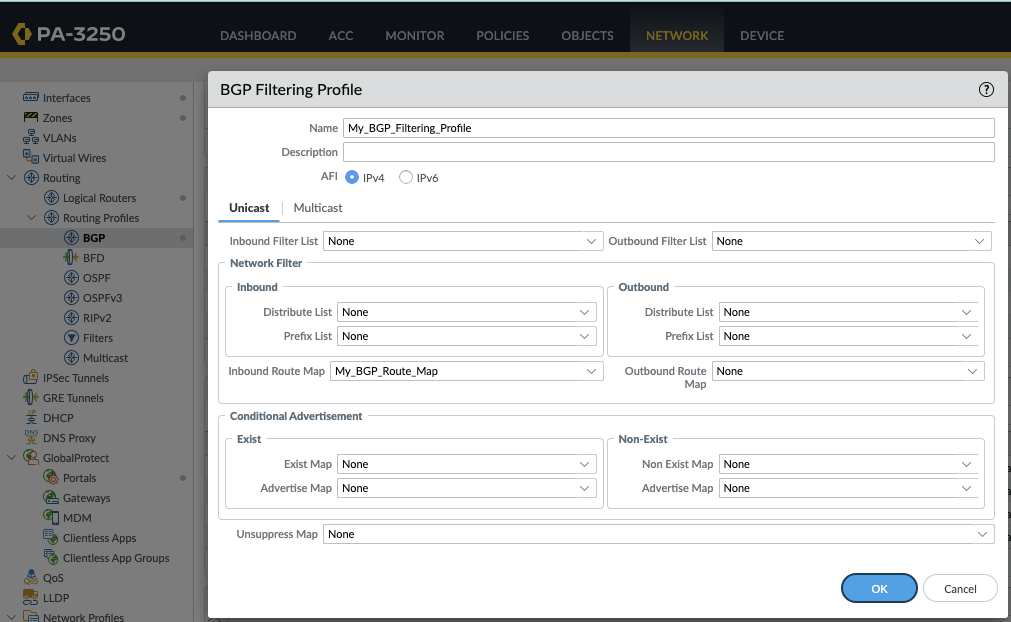

1. 네트워크 > 라우팅 > 라우팅 프로필 > BGP > BGP 필터링 프로필 > 추가 로 이동하여 위의 경로 맵 필터를 BGP 필터링 프로필에 적용하고 다음 매개변수를 사용합니다.
  1. 이름: My_BGP_Filtering_Profile
  2. 인바운드 경로 맵: My_BGP_Route_Map

OK 클릭하여 저장하세요.

논리 라우터에 BGP 필터링 프로필 적용

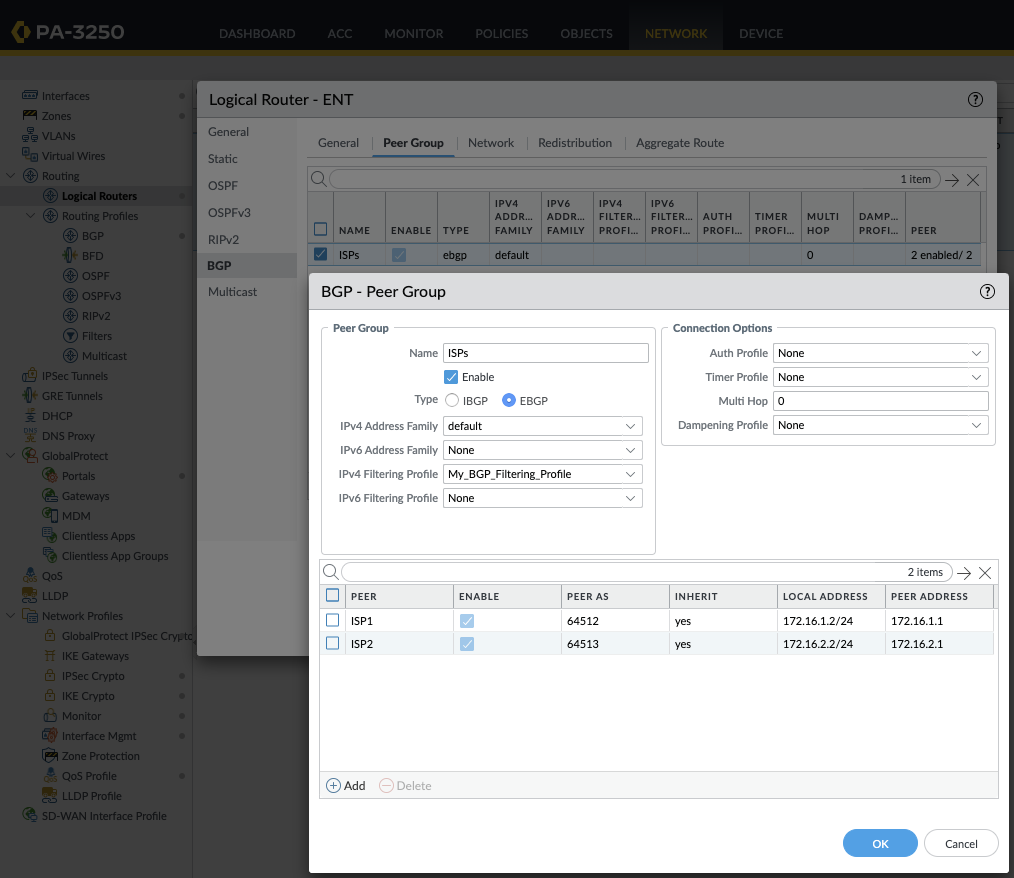

1. 네트워크 > 라우팅 > 논리 라우터 > [논리적 라우터 이름] > BGP > 피어 그룹 > [피어 그룹 이름] > IPv4 필터링 프로필 > My_BGP_Filtering_Profile로 이동하여 BGP 필터 프로필을 구현합니다.
