Objective


  1. 両方のISPからのデフォルトルートをルーティングテーブルにインストールする必要があります
  2. 192.168.0.0/16 のルートは ISP1 を経由します
  3. 10.0.0.0/8 のルートは ISP2 を経由します
  4. 172.16.0.0/12のルートはフィルタリングする必要があります
  5. NGFWが最大プレフィックス制限を超えてオーバーランするのを防ぎ、以下のログのようなログが出力されないようにする
2024/07/04 10:57:11 BGP: [MCWSV-FHNYK] %MAXPFX: No. of IPv4 Unicast prefix received from neighbor vm100-2(192.168.1.2) reaches 1, max 7
2024/07/04 10:57:11 BGP: [QAZ2C-BZRW5] %MAXPFXEXCEED: No. of IPv4 Unicast prefix received from neighbor vm100-2(192.168.1.2) 8 exceed, limit 7
2024/07/04 10:57:11 BGP: [HZN6M-XRM1G] %NOTIFICATION(Hard Reset): sent to neighbor vm100-2 6/1 (Cease/Maximum Number of Prefixes Reached) 7 bytes 00 01


Environment


  • 高度なルーティングエンジン
  • 論理ルーター
  • BGP とは
  • プレフィックスリスト
  • ルートマップ
  • PAN-OS バージョン

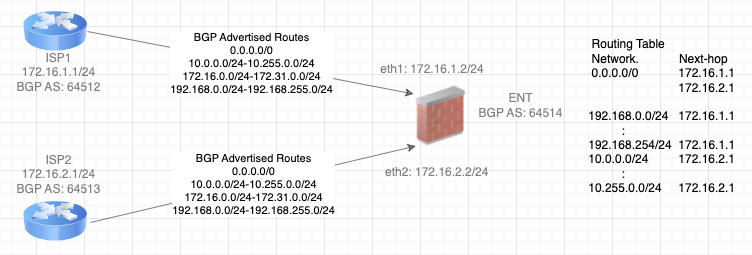

  • ソリューション実装前のルーティングテーブル
    1. デフォルトルート
  1. 192.168.0.0/16
  1. 10.0.0.0/8
  1. 172.16.0.0/12

Procedure


  1. プレフィックスリストの設定

    1. ISP1 のフィルターを作成します。

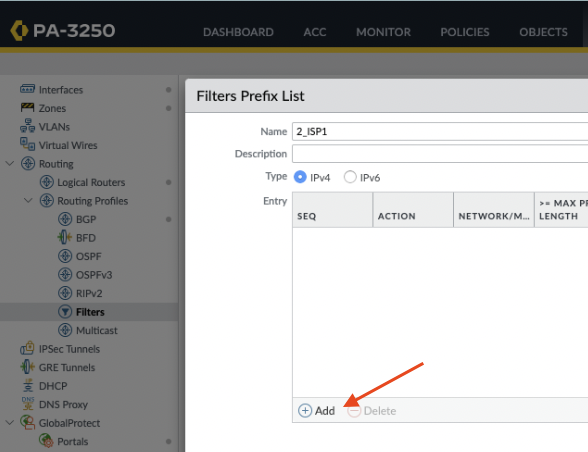

      1. ネットワーク > ルーティング > ルーティングプロファイル > フィルタ > フィルタプレフィックスリスト > 追加 > 名前の順に進み、プレフィックスリストフィルタの名前を定義します。このサンプルでは、​​2_ISP1 を使用します。

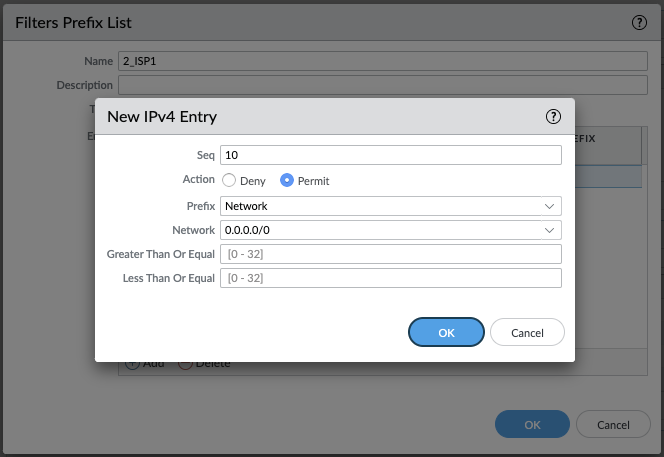

  1. ISP1 からのデフォルトルーティングするをBGP のRIBテーブルにインストールできるように許可には、上記で強調表示されているように [追加]をクリックし、次のパラメータを使用します。
    1. シーケンス: 10
    2. アクション:許可
    3. プレフィックス:ネットワーク
    4. ネットワーク: 0.0.0.0/0
注:デフォルトのルーティングするのみを一致させようとしているため、 Greater Than Or EqualまたはLess Than Or Equalオプションを使用する必要はありません。
  1. Okをクリックして保存します

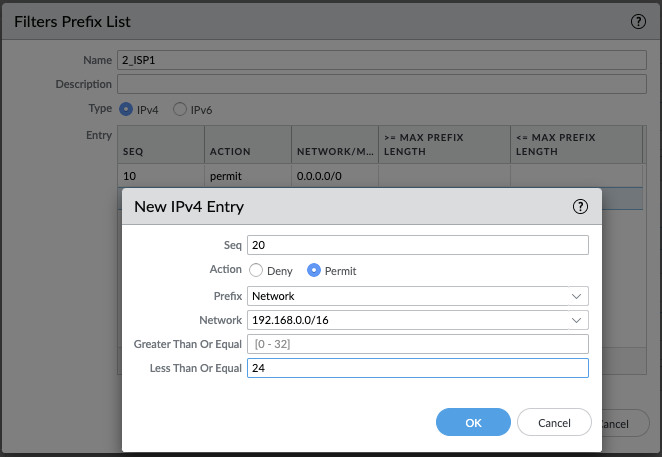

  2. /24 のサブネットとそのスーパーネットワークを持つ 192.168.0.0/16 へのルートを許可には、フィルタ プレフィックス リスト2_ISP1 の下にある [追加]をもう一度クリックし、次の値を使用します。
    1. 順序: 20
    2. アクション:許可
    3. プレフィックス:ネットワーク
    4. ネットワーク: 192.168.0.0/16
    5. 以下: 24
注: 192.168.0.0/16 の一部であるネットワークが /24 より小さいサブネットをBGPで受け入れられないようにするために、「より大きいまたは等しい」オプションを使用する必要はありません。
  1. Okをクリックして保存します

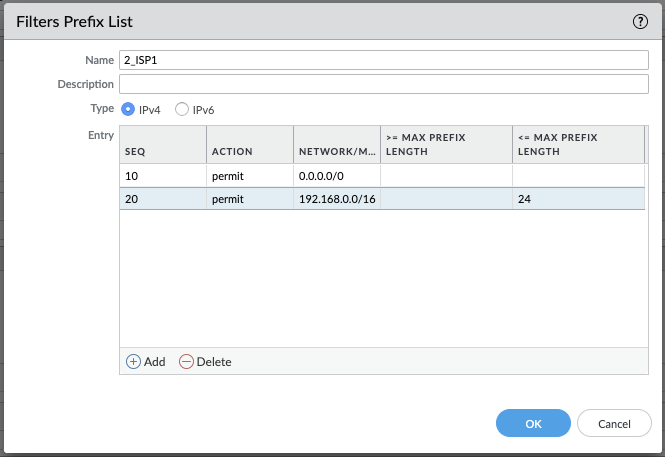

  2. その結果、この時点では次のようになるはずです。
  1. Okをクリックして保存します
  1. ISP2のフィルターを作成する

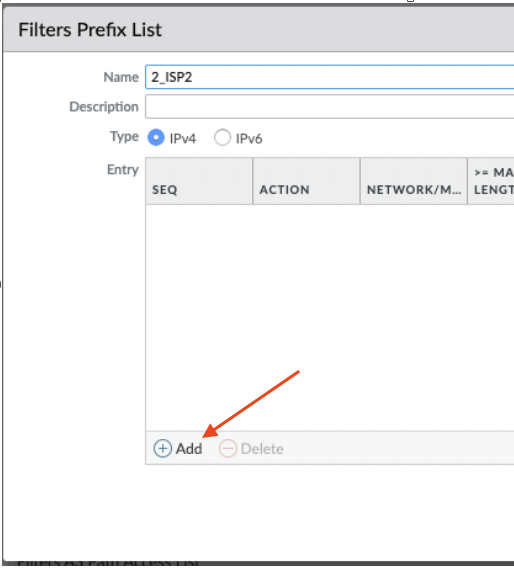

    1. ネットワーク > ルーティング > ルーティングプロファイル > フィルタ > フィルタプレフィックスリスト > 追加 > 名前の順に進み、プレフィックスリストフィルタの名前を定義します。このサンプルでは、​​2_ISP2 を使用します。

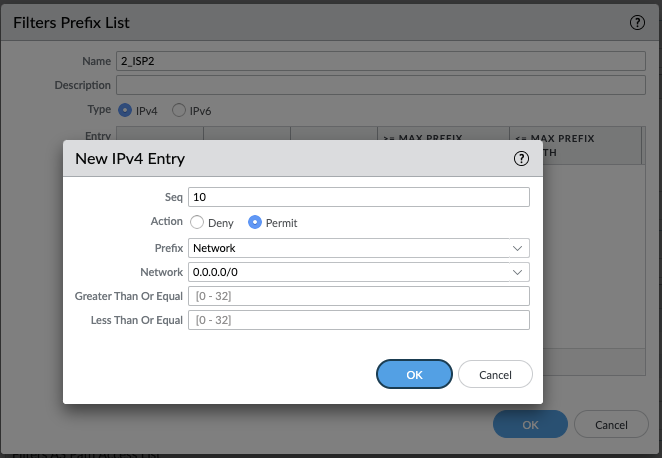

  1. ISP2 からのデフォルトルーティングするをBGP のRIBテーブルにインストールできるように許可には、上記で強調表示されているように [追加]をクリックし、次のパラメータを使用します。
    1. シーケンス: 10
    2. アクション:許可
    3. プレフィックス:ネットワーク
    4. ネットワーク: 0.0.0.0/0
  1. Okをクリックして保存します

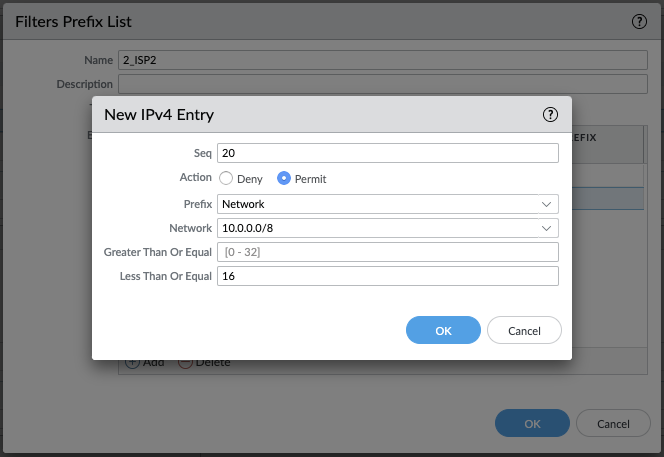

  2. /16 のサブネットとそのスーパーネットワークを持つ 10.0.0.0/8 へのルートを許可には、フィルタ プレフィックス リスト2_ISP2 の下にある [追加]をもう一度クリックし、次の値を使用します。
    1. 順序: 20
    2. アクション:許可
    3. プレフィックス:ネットワーク
    4. ネットワーク: 10.0.0.0/8
    5. 以下: 16
注: 10.0.0.0/8 の一部であるネットワークが /16 より小さいサブネットをBGPで受け入れられないようにするために、「より大きいまたは等しい」オプションを使用する必要はありません。
  1. Okをクリックして保存します

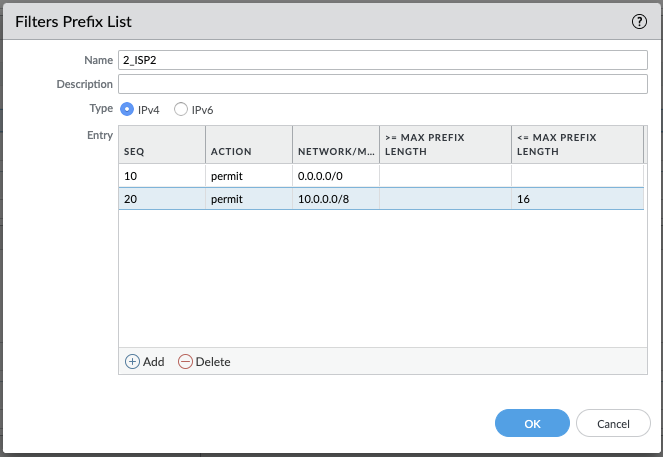

  2. その結果、この時点では次のようになるはずです。
  1. Okをクリックして保存します

  1. ルートマップの設定

    1. ネットワーク > ルーティング > ルーティングプロファイル > フィルタ > フィルタ ルートマップBGP > 追加 > 名前の順に進み、ルートマップフィルタの名前を定義します。このサンプルでは、​​My_BGP_Route_Map を使用します。
  1. 上で強調表示されているように[追加]をクリックして、ISP1用に作成したプレフィックスリストをルートマップに割り当て、次のパラメータを使用します。

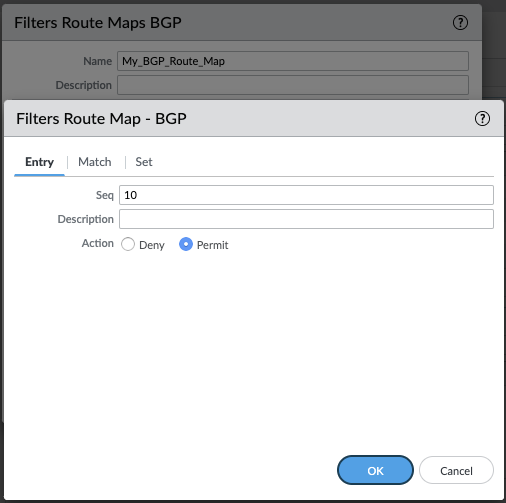

    1. エントリ（タブ）：
      1. シーケンス: 10
      2. アクション:許可

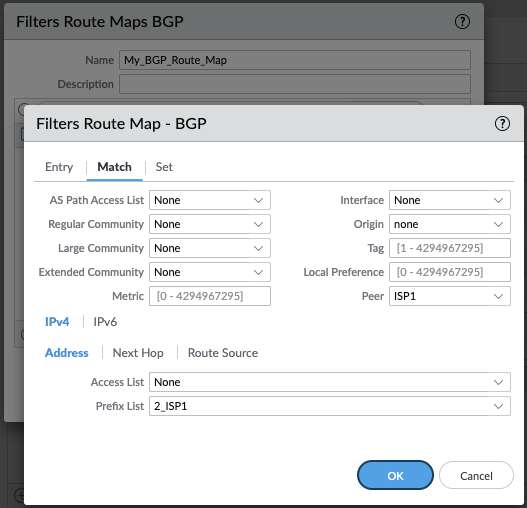

  1. 一致（タブ）：
    1. ピア: ISP1
    2. プレフィックスリスト: 2_IPS1
  1. Okをクリックして保存します
  2. 上記（ステップII.1）で強調表示されているように[追加]をクリックして、ISP2用に作成したプレフィックスリストをルートマップに割り当て、次のパラメータを使用します。

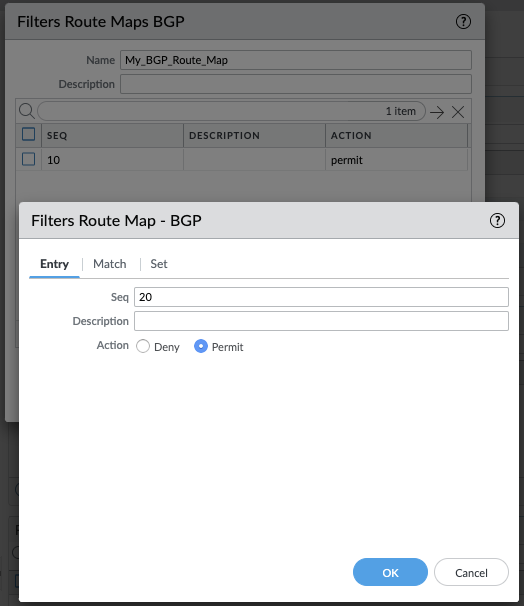

    1. エントリ（タブ）：
      1. 順序: 20
      2. アクション:許可

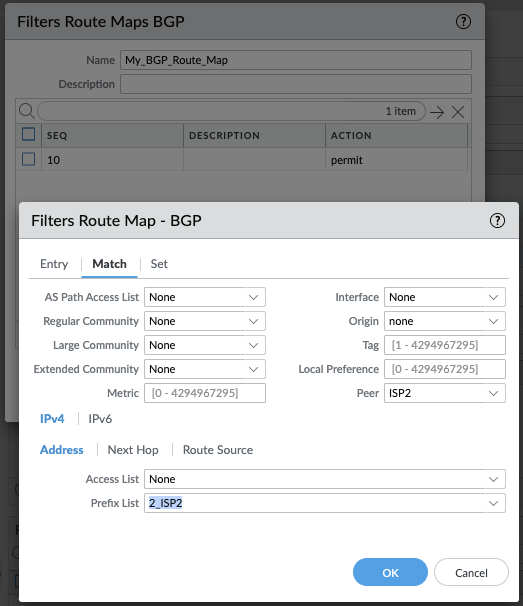

  1. 一致（タブ）：
    1. ピア: ISP2
    2. プレフィックスリスト: 2_IPS2
  1. Okをクリックして保存します

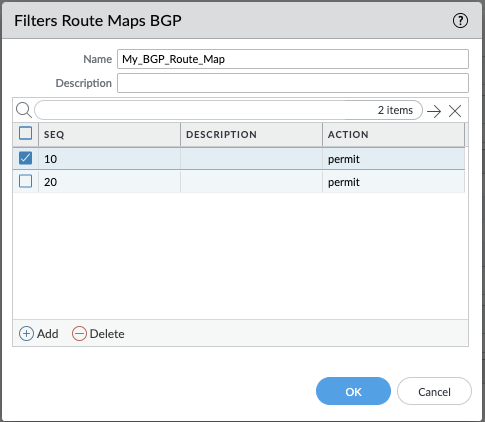

  2. 結果、この時点で以下のようなものになるはずです。
  1. Okをクリックして保存します

  1. BGPフィルタリングプロファイルの設定

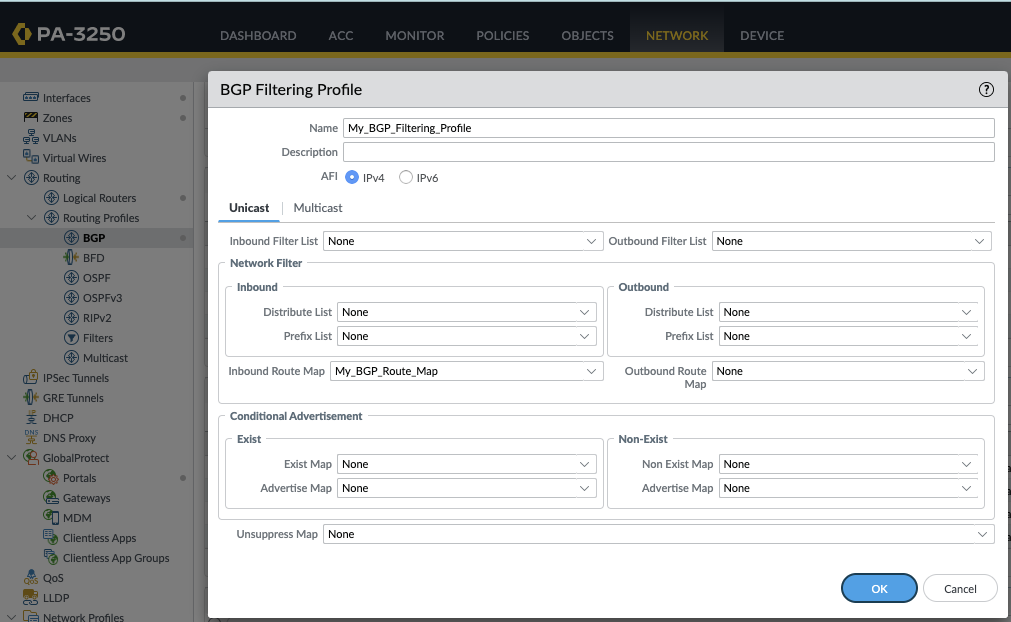

    1. [ネットワーク] > [ルーティング] > [ルーティング プロファイル] > [BGP] > [BGPフィルタリング プロファイル] > [追加]に移動して、次のパラメータを使用して上記のルート マップ フィルタをBGPフィルタリング プロファイルに適用します。
      1. 名前: My_BGP_Filtering_Profile
      2. インバウンドルートマップ: My_BGP_Route_Map
  1. Okをクリックして保存します

  1. 論理ルータへのBGPフィルタリング プロファイルの適用

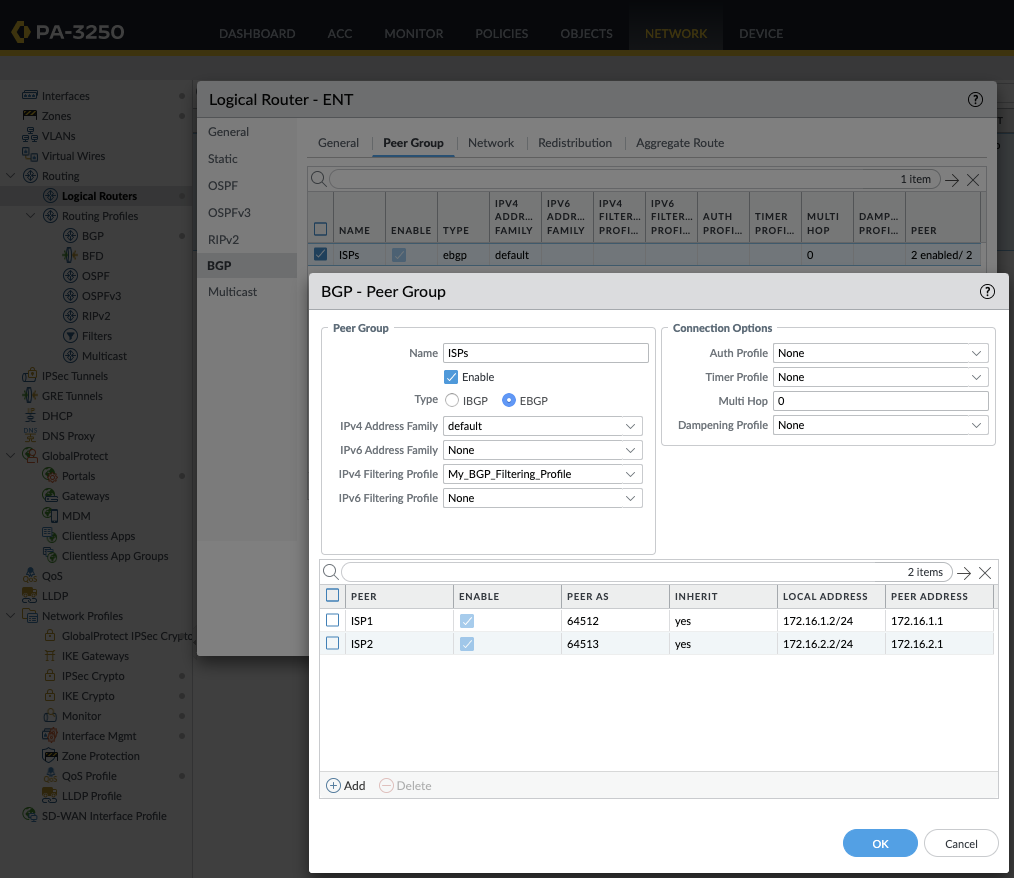

    1. ネットワーク > ルーティング > 論理ルーター > [Logical_Router_Name] > BGP > ピア グループ > [Peer_Group_Name] > IPv4フィルタリング プロファイル > My_BGP_Filtering_Profile に移動して、 BGPフィルタ プロファイルを実装します。
  1. [Ok]を2回クリックし、 [コミット]をクリックして保存します。

  1. ルーティングテーブルの結果を表示する

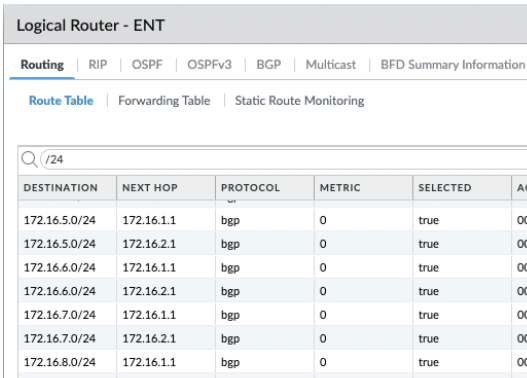

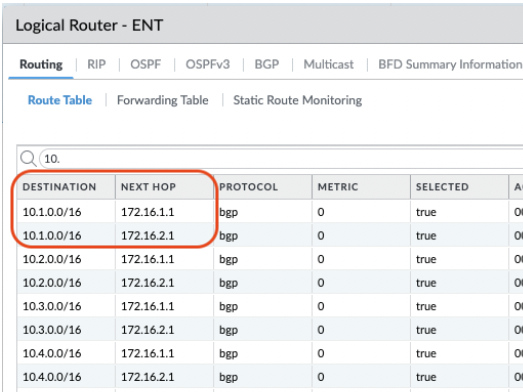

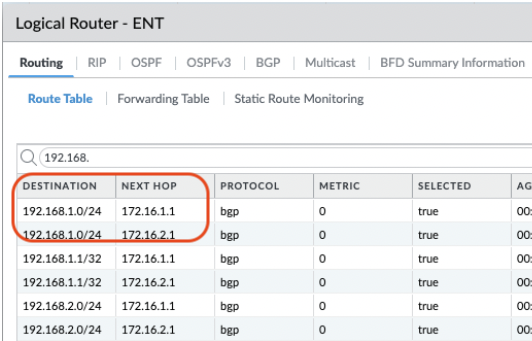

    1. ルーティングテーブルを確認するには、 [ネットワーク] > [ルーティング] > [論理ルーター] > [その他のランタイム統計]に移動します。

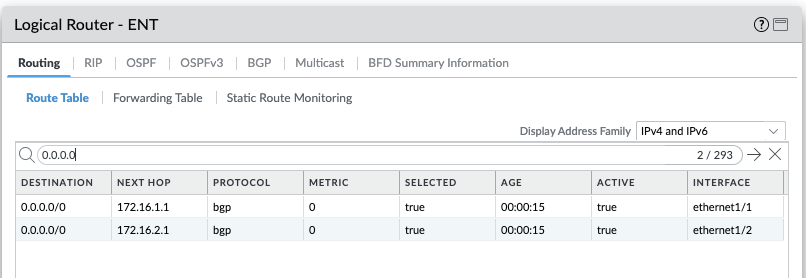

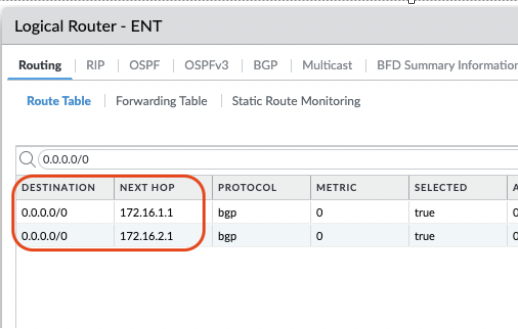

  1. デフォルトルート（最初の目標）

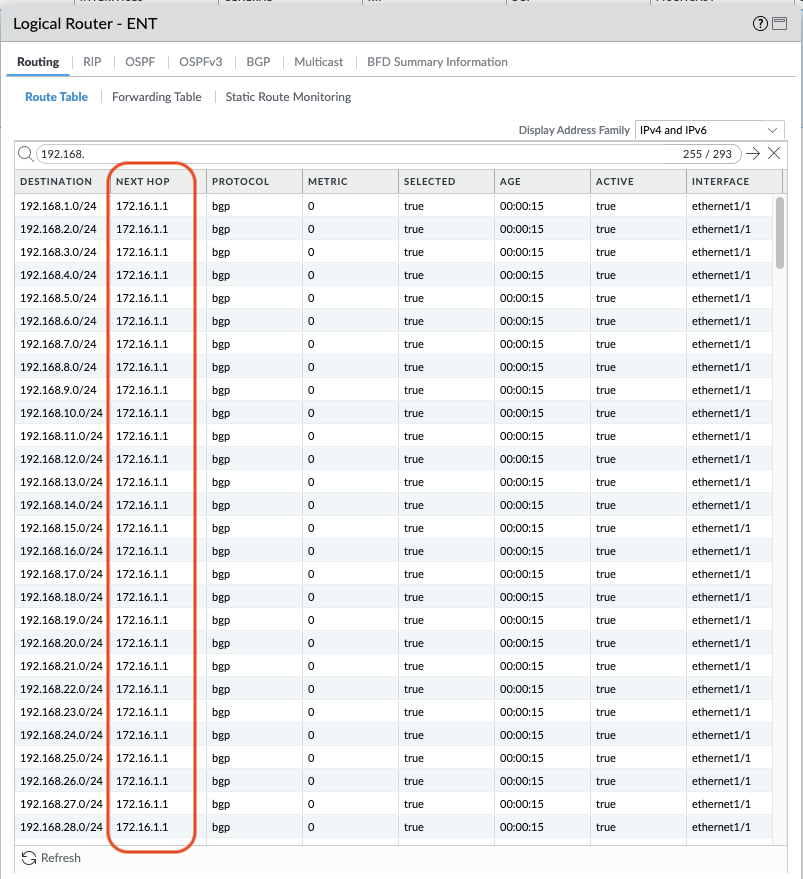

  1. 192.168.0.0/16 (第2の目的)

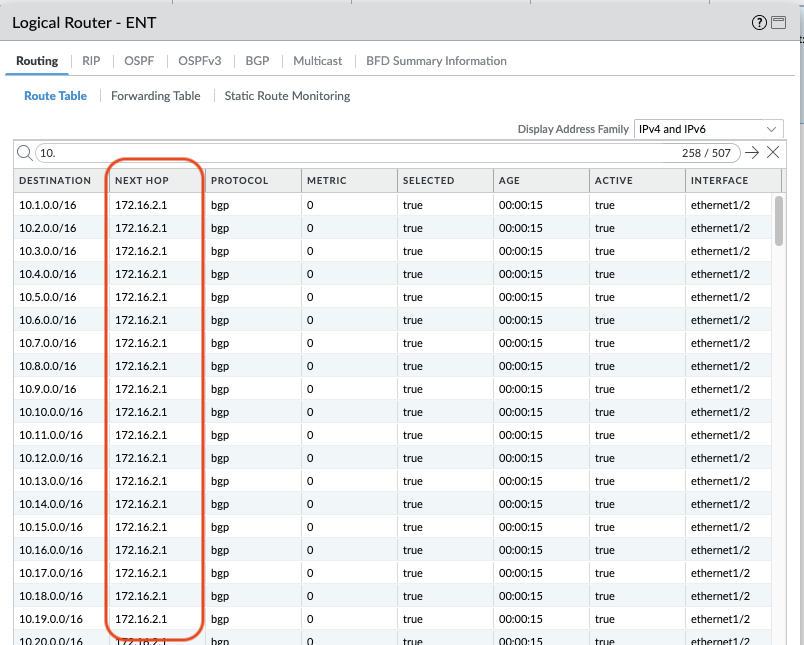

  1. 10.0.0.0/8 (第三目標)

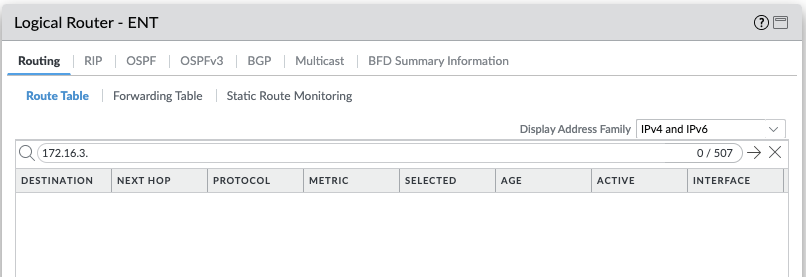

  1. 172.16.0.0/12 (第4および第5の目標)

Additional Information


このナレッジ ベースの記事は、次の 2 つの以前の記事を基に作成されています。
  1. 高度なルーティング エンジン - 基本的なBGPピアリングをコンフィグ方法
  2. 高度なルーティング エンジン - BGP: 負荷分散をコンフィグ方法
