Objective

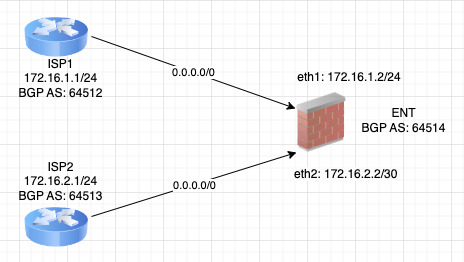

  • 使用下面的拓扑，我们将用它作为与我们的 ISP 配置基本BGP对等的指南。

Environment


  • 下一代防火墙
  • BGP
  • 高级路由引擎
  • 逻辑路由器

Procedure


  1. 基本网络设置
    1. 创建逻辑路由器，

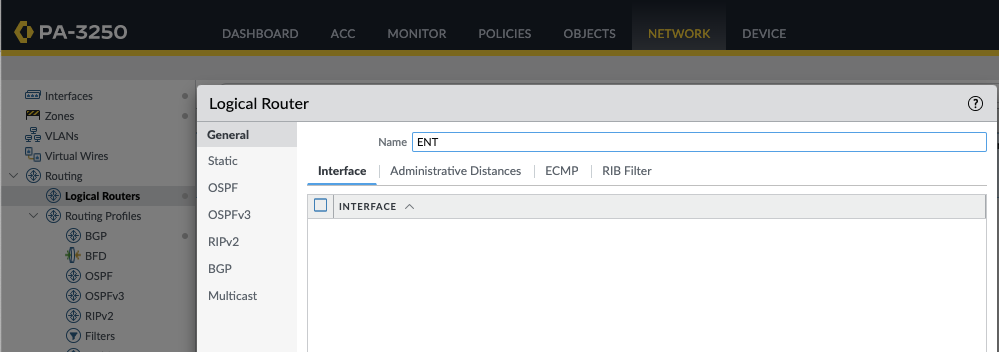

      1. 转到网络 > 路由 > 逻辑路由器 > 添加并提供名称。
  1. 单击“OK”保存配置

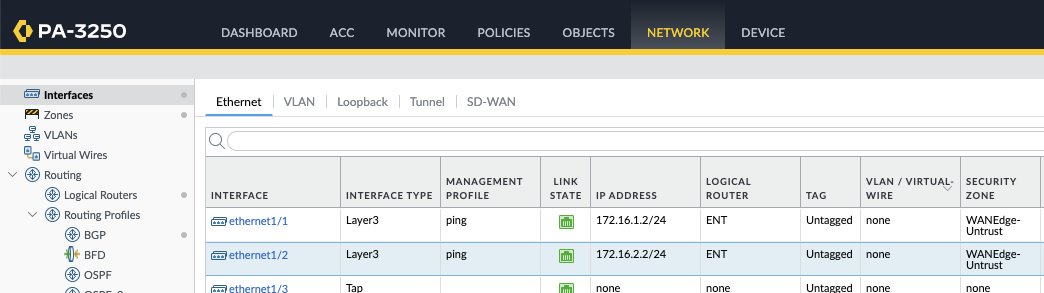

  1. 将逻辑路由器分配给接口
  1. 配置BGP对等互连

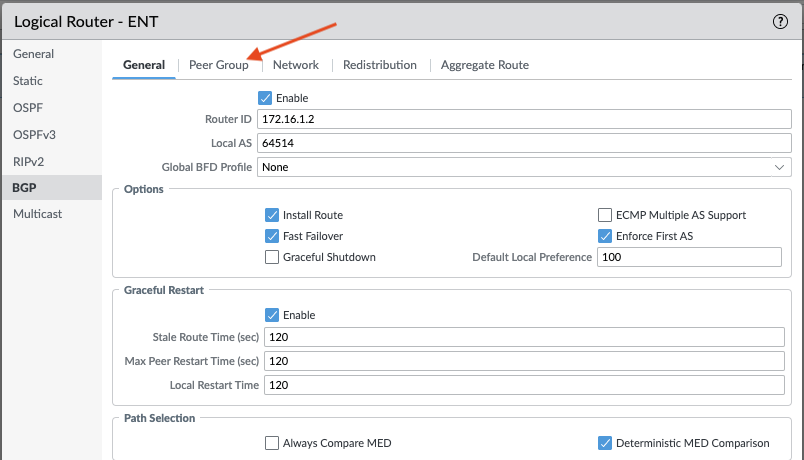

    1. 转到网络 > 路由 > 逻辑路由器 >单击 ENT > BGP > 常规并填写以下参数：
      1. 启用：勾选
      2. 路由器 ID： 172.16.1.2
      3. 本地自治系统： 64540
      4. 安装路线：检查
  1. 在对等组下（如上突出显示）> 单击添加并填写以下参数：
    1. 名称：ISP
    2. IPv4地址系列：默认
注意：I Pv4 地址系列是进行对等连接所需的唯一路由配置文件，如果您没有默认选项，请单击下拉选项，然后单击新建 AFI 配置文件，创建一个新的路由配置文件，使用以下参数。否则，请跳过此部分：
  • 名称： MyIPv4AddFamily
  • 啟用：檢查
  • OK: 保存
  • 将配置配置文件MyIPv4AddFamily 附加到IPv4地址系列

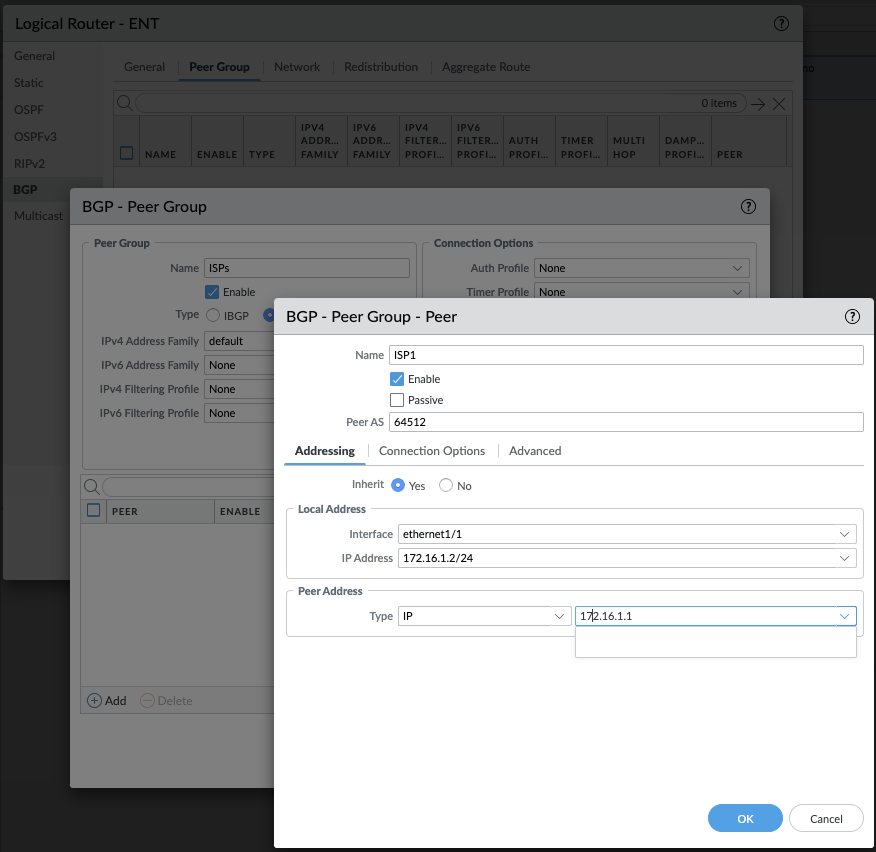

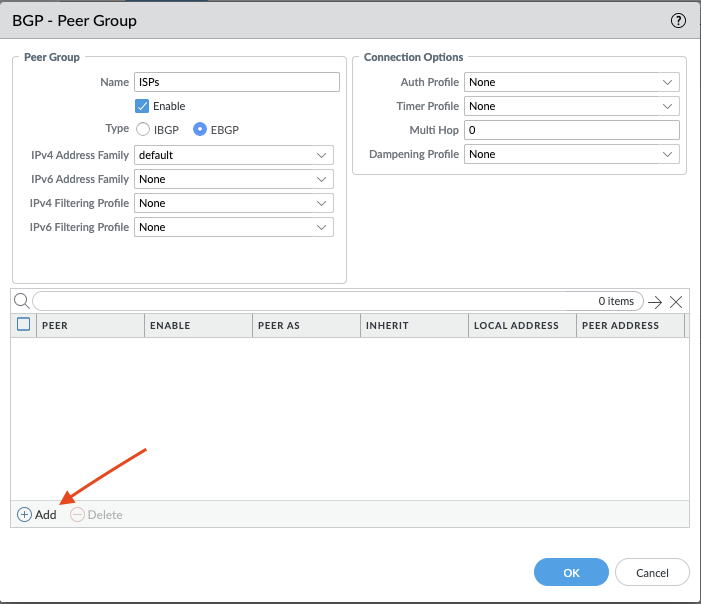

  1. 要配置BGP对等体，请单击上面突出显示的添加。
  2. 对 ISP1 对等连接使用以下参数：
  1. 名称：ISP1
  2. 对等 AS：64512
  3. 本地地址 > 接口：ethernet1/1
  4. 本地地址 > IP 地址: 172.16.1.1/24
  5. 对等地址 > 172.16.1.1
  6. OK：保存配置
  1. 单击“OK”保存 ISP1 的配置

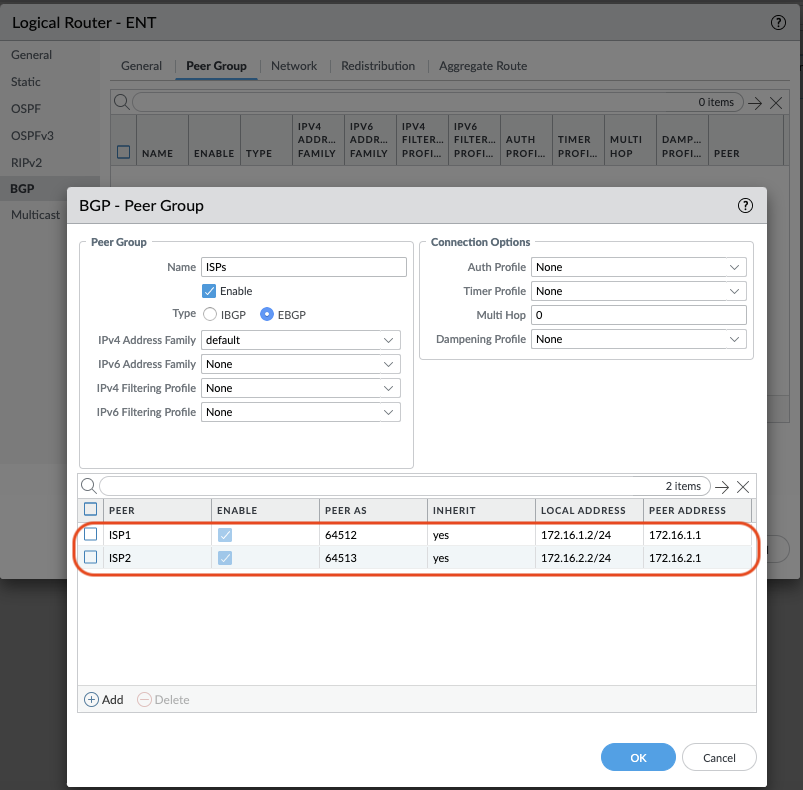

  2. 对 ISP2 重复最后一步 (IC4)。结果应该与下面突出显示的配置类似。
  1. 点击OK保存配置，然后再点击OK ，最后点击 Commit
  1. 确认

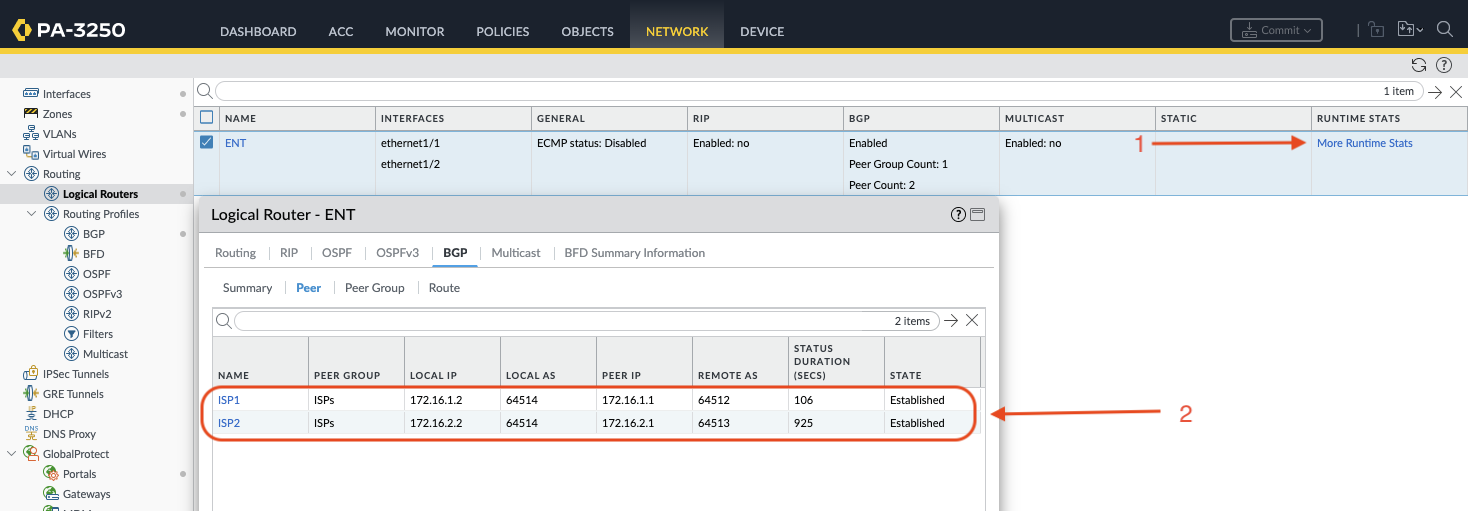

    1. 可以从网络 > 路由 > 逻辑路由器 > 更多运行时统计 > BGP > 对等体来确认BGP对等体。

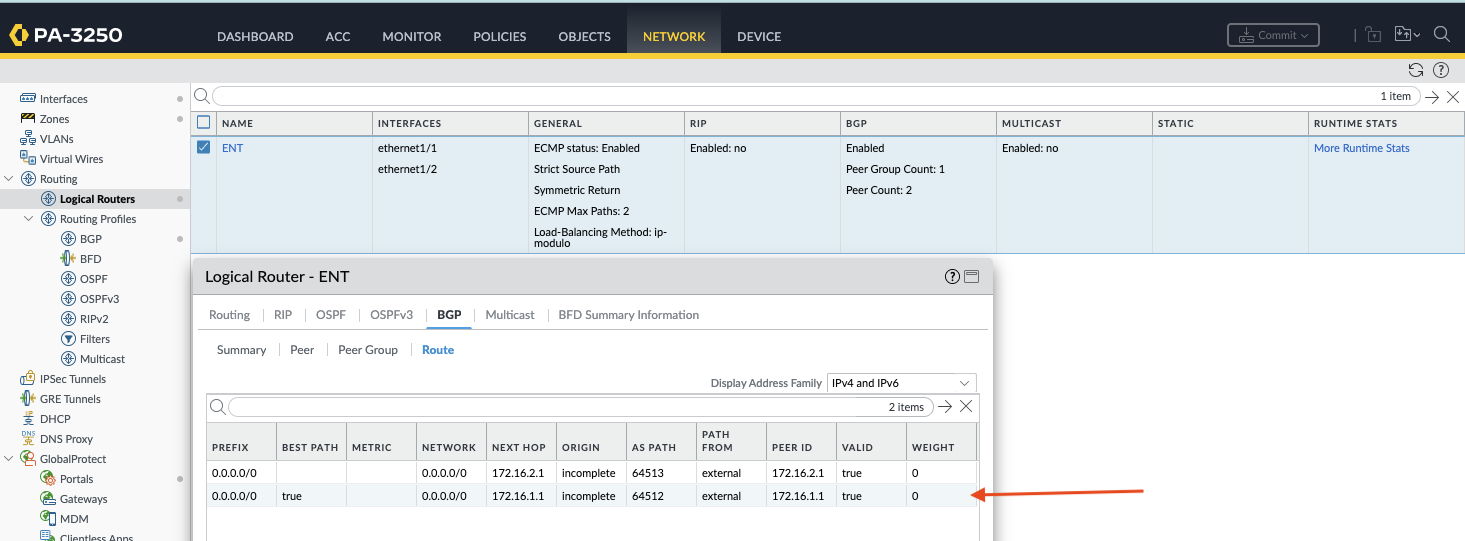

  1. 可以从网络 > 路由 > 逻辑路由器 > 更多运行时统计 > BGP >路由来验证从对等方学到的BGP RIB路由。

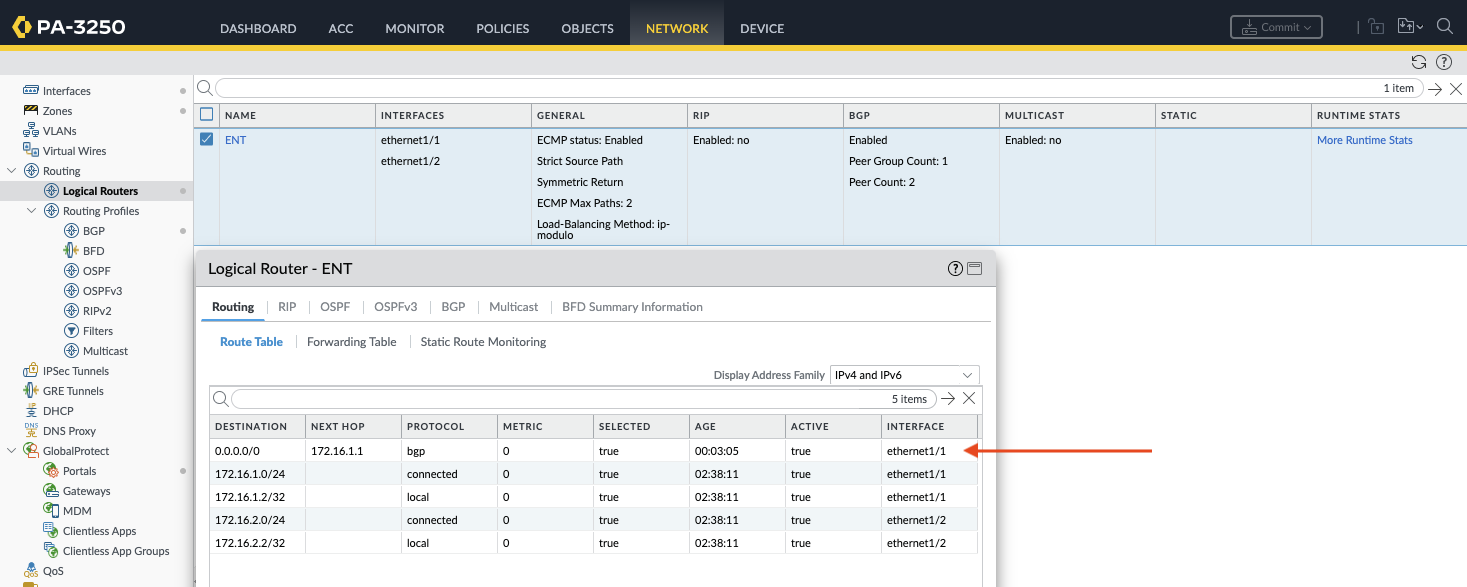

  1. 可以从网络 > 路由 > 逻辑路由器 > 更多运行时统计信息 >路由检查安装到路由表中的BGP路由
