Objective


  • 아래의 토폴로지를 사용하면 ISP와 기본 BGP 피어링을 구성하는 가이드로 활용할 수 있습니다.

Environment


  • 다음세대
  • BGP.
  • 고급 라우팅 엔진
  • 논리적 라우터

Procedure


  1. 기본 네트워크 설정

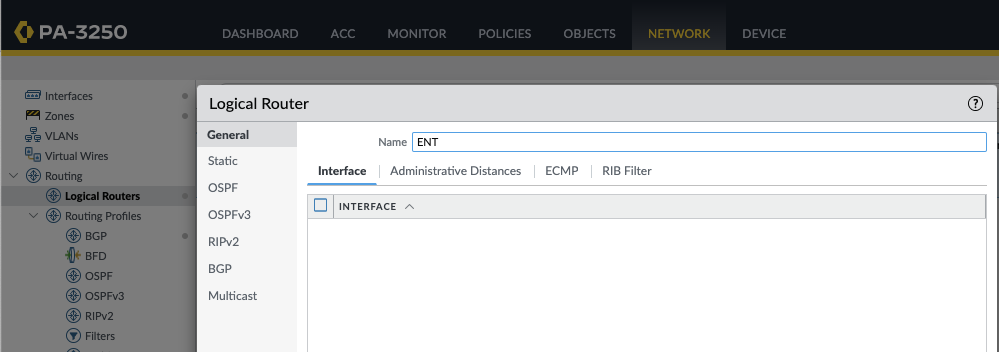

    1. 논리적 라우터를 생성하세요.
      1. 네트워크 > 라우팅 > 논리 라우터 > 추가 로 이동하여 이름을 입력합니다.
  1. OK 클릭하여 구성을 저장합니다.

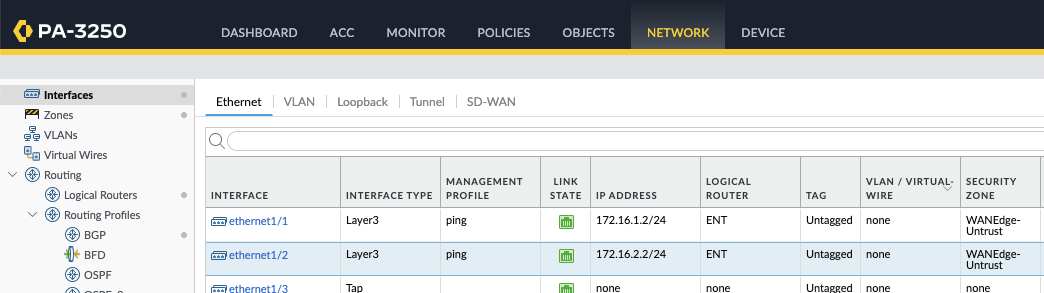

  1. 인터페이스에 논리 라우터 할당
  1. BGP 피어링 구성

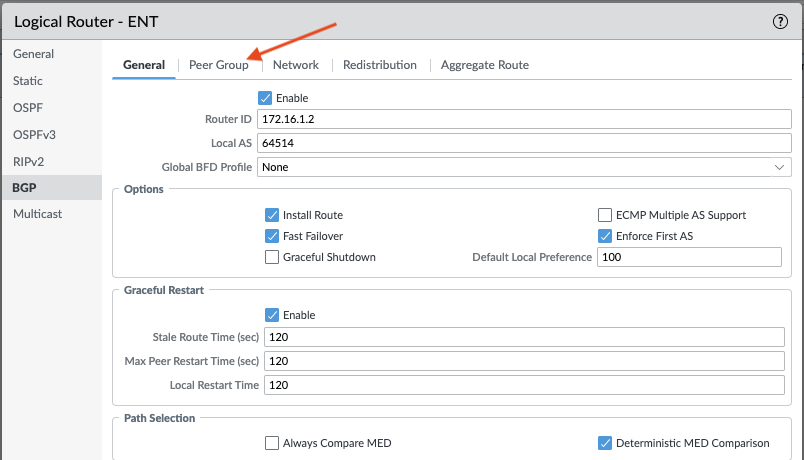

    1. 네트워크 > 라우팅 > 논리 라우터 로 이동한 후 ENT > BGP > 일반을 클릭하고 다음 매개변수를 입력합니다.
      1. 활성화 : 확인
      2. 라우터 ID: 172.16.1.2
      3. 로컬 AS: 64540
      4. 설치 경로: 확인
  1. 피어 그룹 (위에 강조 표시됨)에서 추가를 클릭하고 다음 매개변수를 입력합니다.
    1. 이름 : ISP
    2. IPv4 주소 패밀리 : 디폴트
참고: I Pv4 주소 패밀리는 피어링에 필요한 유일한 라우팅 프로필입니다. 디폴트 옵션이 없는 경우 드롭다운 옵션을 클릭한 다음 새 AFI 프로필을 클릭하여 새 프로필을 만들고 다음 매개변수를 사용합니다. 그렇지 않은 경우 이 부분을 건너뜁니다.
  • 이름: MyIPv4AddFamily
  • 활성화: 확인
  • OK : 저장
  • MyIPv4AddFamily 프로파일 IPv4 주소 패밀리 에 연결합니다.

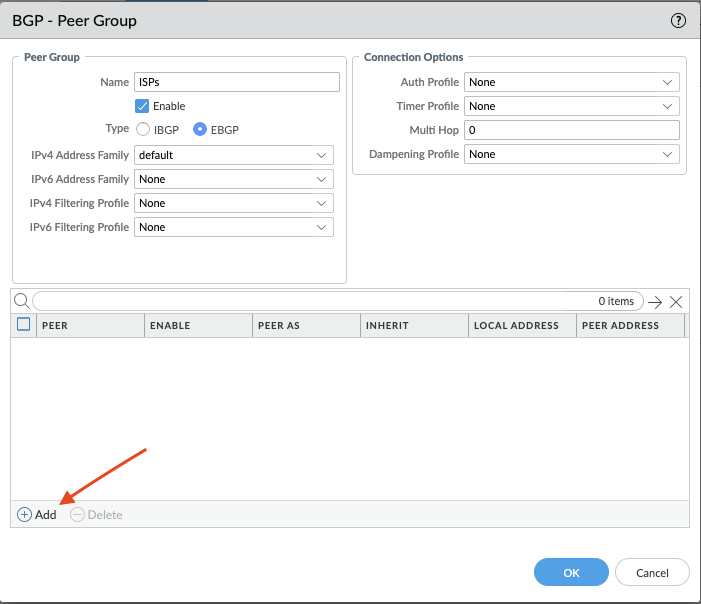

  1. BGP 피어를 구성 하려면 위에 강조 표시된 대로 추가를 클릭합니다.

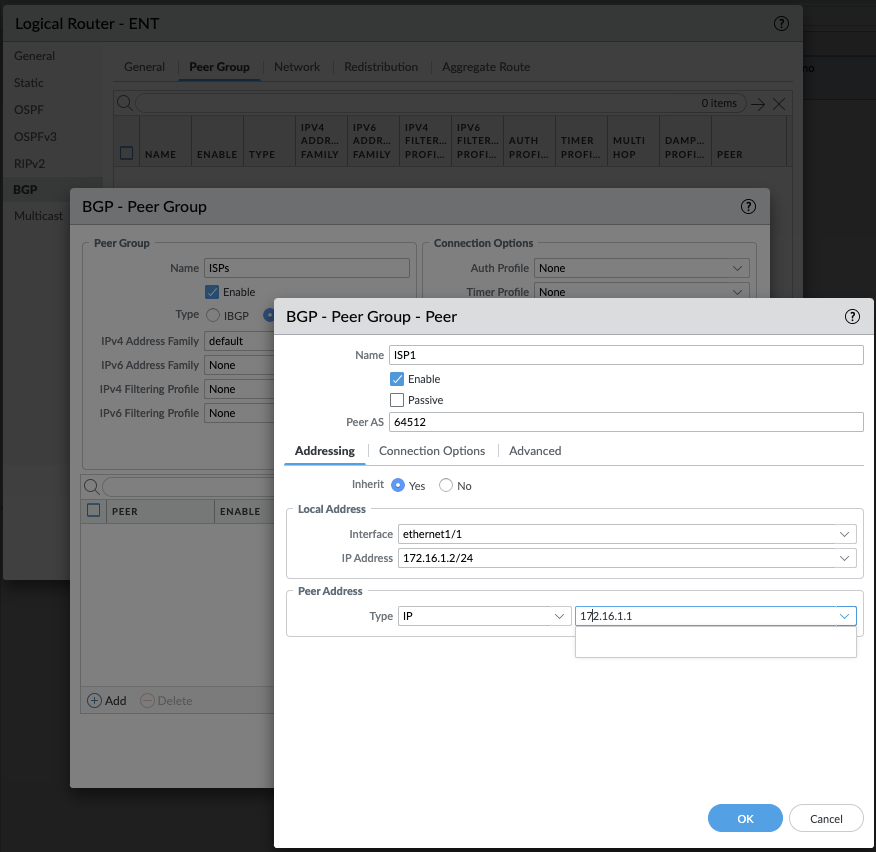

  2. ISP1 피어링에는 다음 매개변수를 사용하세요.
  1. 이름: ISP1
  2. 피어 AS: 64512
  3. 로컬 주소 > 인터페이스: ethernet1/1
  4. 로컬 주소 > IP 주소: 172.16.1.1/24
  5. 피어 주소 > 172.16.1.1
  6. OK: 구성을 저장합니다.
  1. ISP1에 대한 구성 저장하려면 OK 을 클릭하세요.

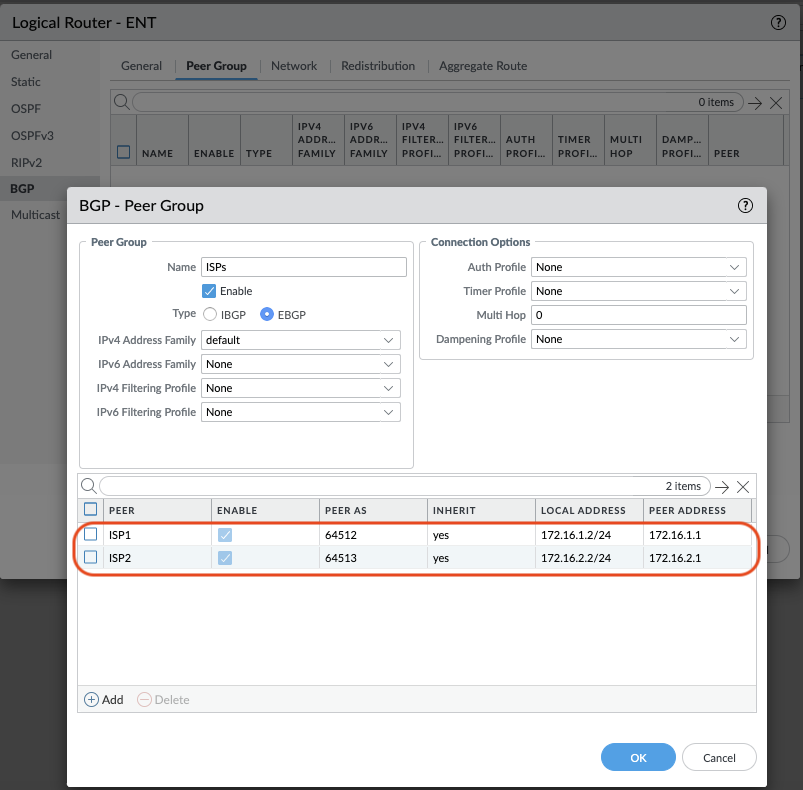

  2. ISP2에 대해 마지막 단계(IC4)를 반복합니다. 그 결과, 아래에 강조된 구성과 비슷한 것이 있어야 합니다.
  1. OK 눌러 구성을 저장한 다음 다시 OK 눌러 커밋합니다.
  1. 확인

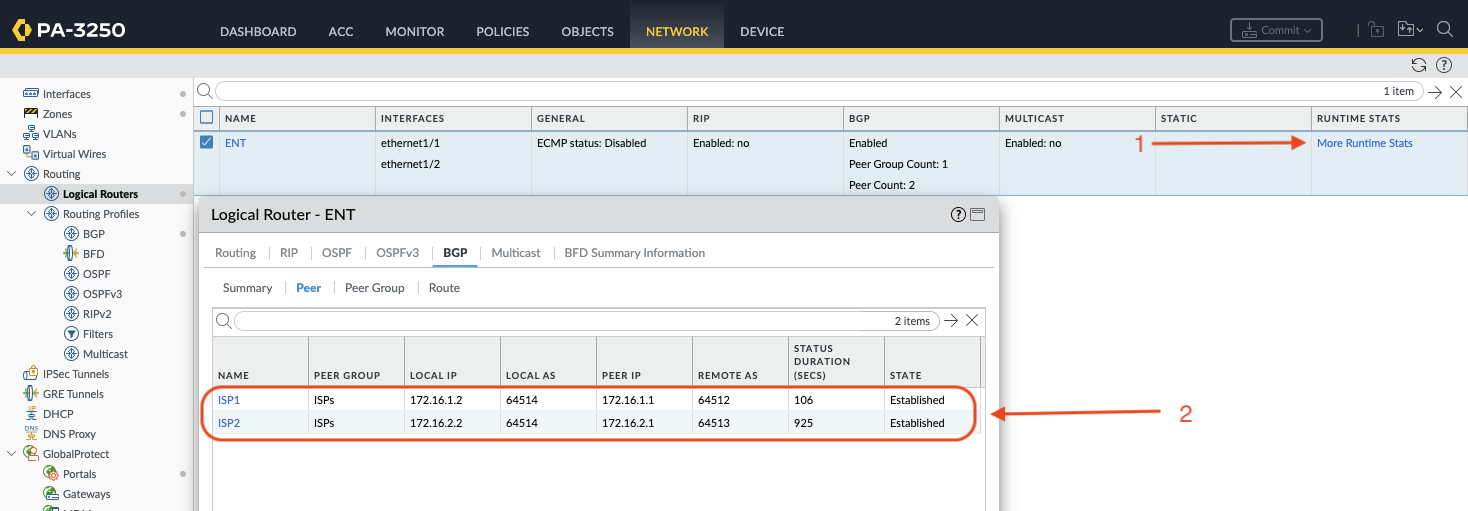

    1. BGP 피어링은 네트워크 > 라우팅 > 논리 라우터 > 추가 런타임 통계 > BGP > 피어에서 확인할 수 있습니다.

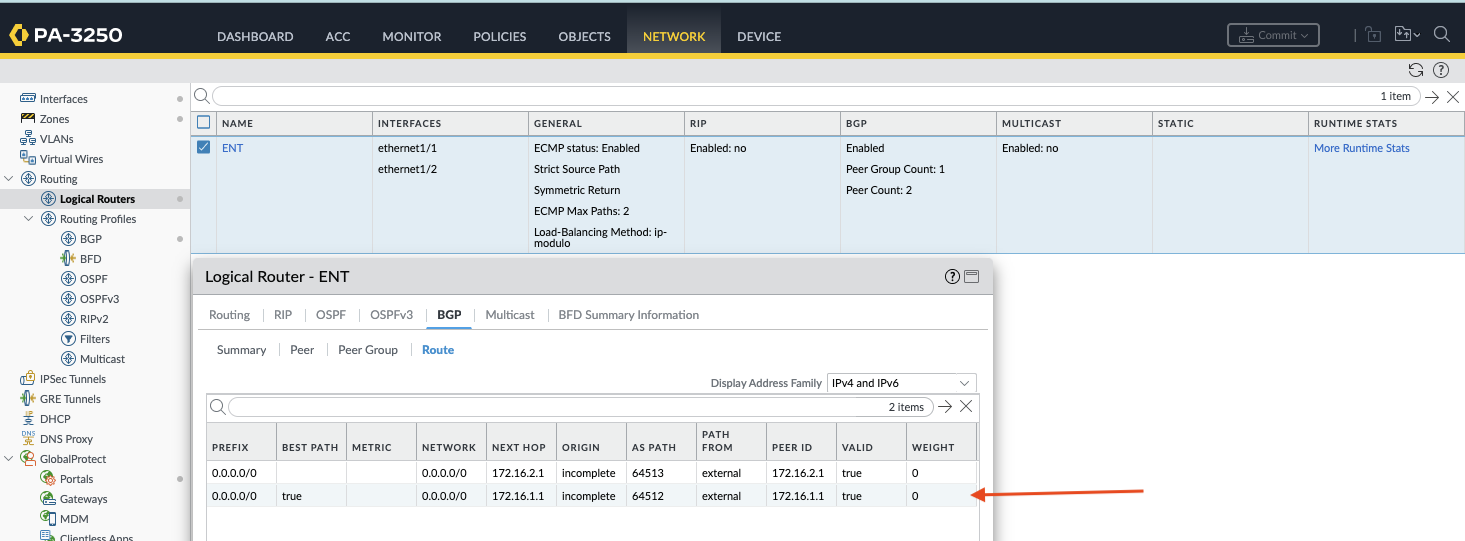

  1. 피어로부터 학습된 BGP RIB 경로는 네트워크 > 라우팅 > 논리 라우터 > 추가 런타임 통계 > BGP > 경로 에서 확인할 수 있습니다.

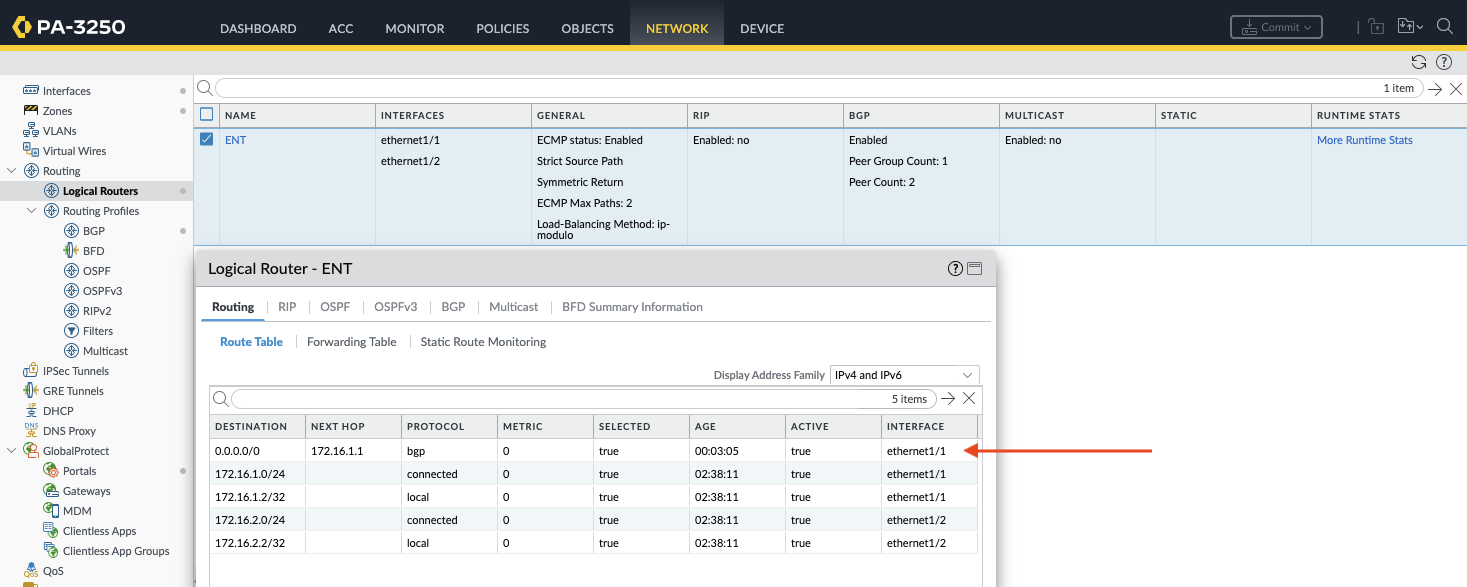

  1. 라우팅 테이블에 설치된 BGP 경로는 네트워크 > 라우팅 > 논리 라우터 > 추가 런타임 통계 > 라우팅 에서 검사할 수 있습니다.
