Objective

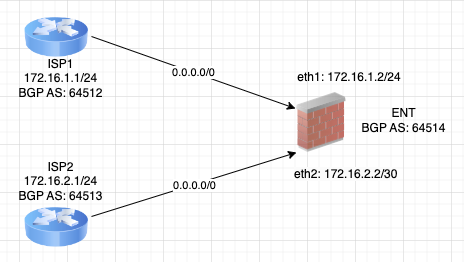

  • 以下のトポロジを、ISP との基本的なBGPピアリングを構成するためのガイドとして使用します。

Environment


  • NGFW
  • BGP とは
  • 高度なルーティングエンジン
  • 論理ルーター

Procedure


  1. 基本的なネットワーク設定
    1. 論理ルーターを作成する

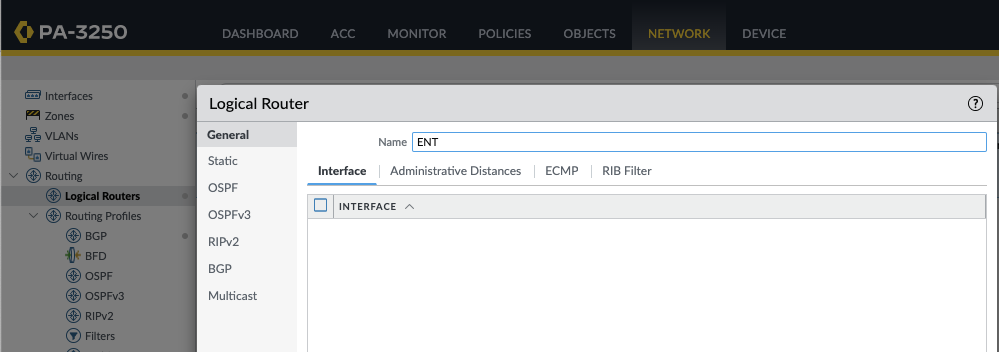

      1. [ネットワーク] > [ルーティング] > [論理ルーター] > [追加]に移動し、名前を入力します。
  1. Okをクリックして設定を保存します

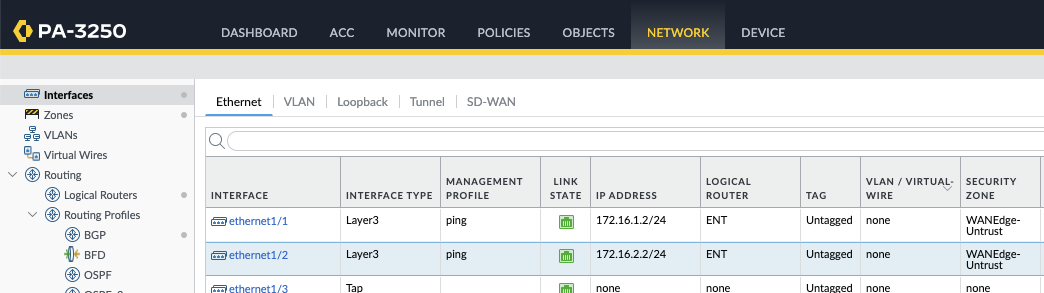

  1. 論理ルーターをインターフェースに割り当てる
  1. BGPピアリングを構成する

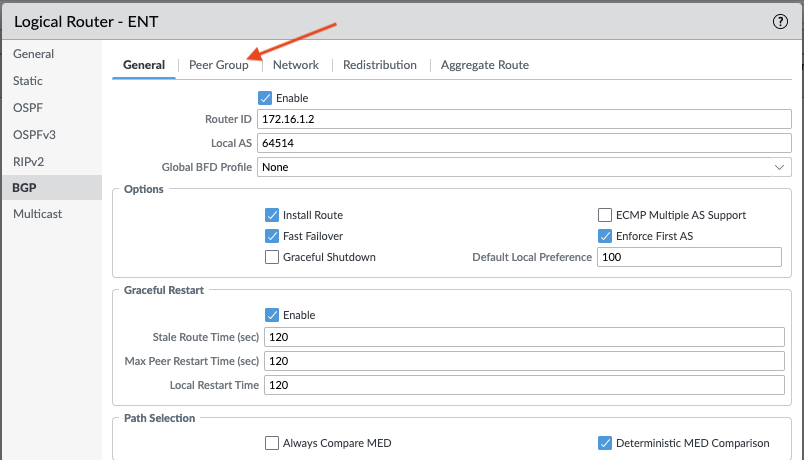

    1. [ネットワーク] > [ルーティング] > [論理ルーター] に移動し、 [ENT] > [BGP] > [全般]をクリックして、次のパラメータを入力します。
      1. 有効にする: チェック
      2. ルーターID: 172.16.1.2
      3. ローカル AS: 64540
      4. ルートをインストール:チェック
  1. ピア グループ(上記で強調表示) の下で、 [追加]をクリックし、次のパラメータを入力します。
    1. 名前: ISP
    2. IPv4アドレス ファミリ:デフォルト
注: ピアリングに必要なルーティング プロファイルは I Pv4 アドレス ファミリのみです。デフォルトのオプションがない場合は、ドロップダウン オプションをクリックして [新しい AFI プロファイル]を選択し、次のパラメータを使用して新しいプロファイルを作成します。それ以外の場合は、この部分をスキップします。
  • 名前: MyIPv4AddFamily
  • 有効にする:チェック
  • Ok :保存する
  • プロファイルMyIPv4AddFamilyをIPv4アドレスファミリにアタッチします。

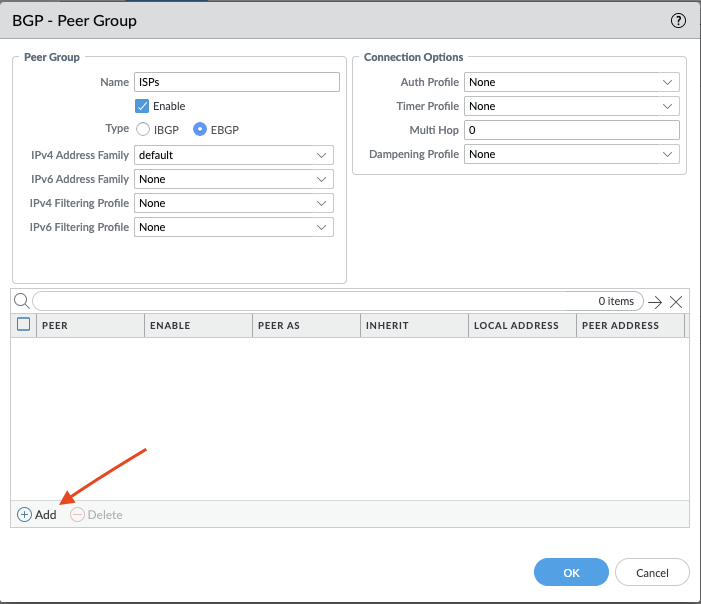

  1. BGPピアをコンフィグには、上記で強調表示されているように[追加]をクリックします。

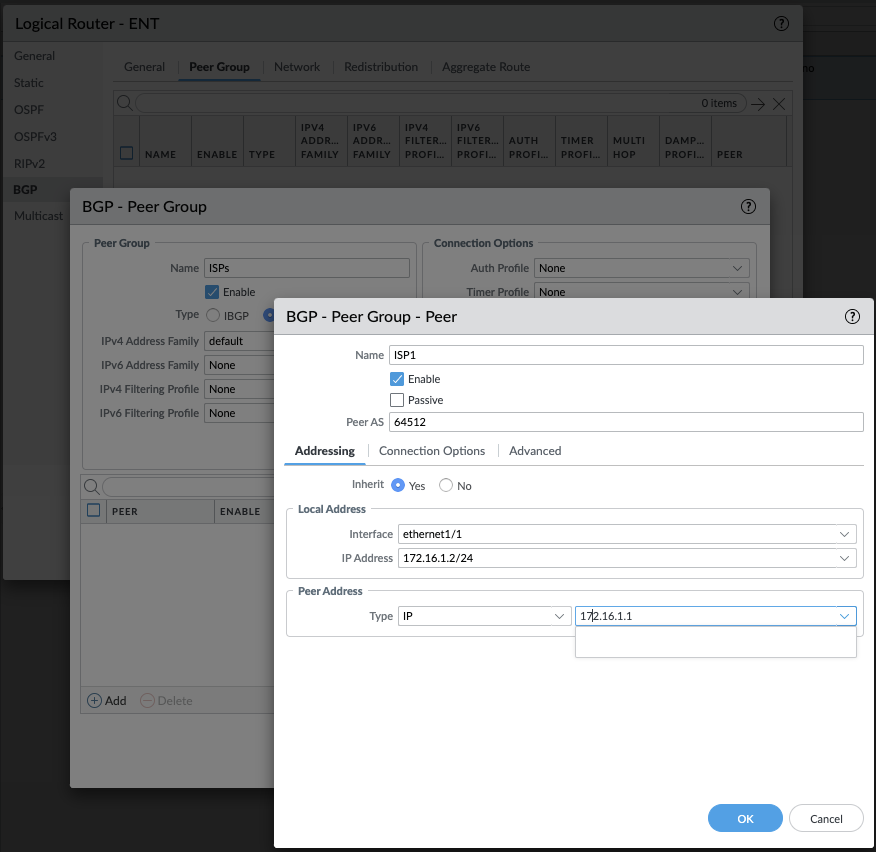

  2. ISP1 ピアリングには次のパラメータを使用します。
  1. 名前: ISP1
  2. ピア AS: 64512
  3. ローカルアドレス > インターフェース: ethernet1/1
  4. ローカルアドレス > IPアドレス: 172.16.1.1/24
  5. ピアアドレス > 172.16.1.1
  6. Ok: 設定を保存します
  1. [Ok]をクリックしてISP1の設定を保存します。

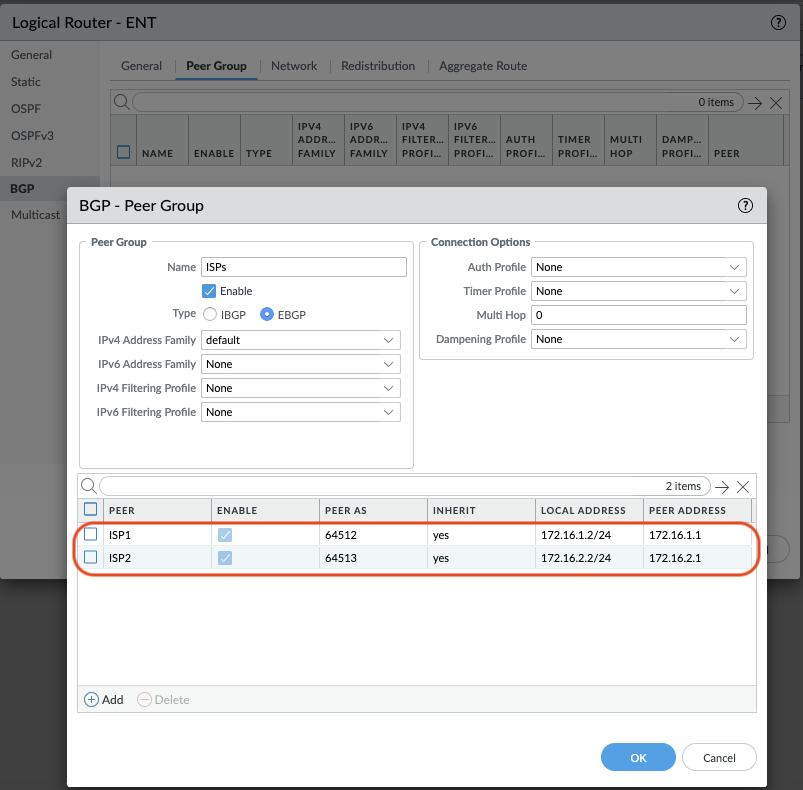

  2. ISP2 に対して最後の手順 (IC4) を繰り返します。その結果、以下の強調表示された構成に似たものが得られるはずです。
  1. Okを押して設定を保存し、もう一度Okを押してコミットします。
  1. 検証

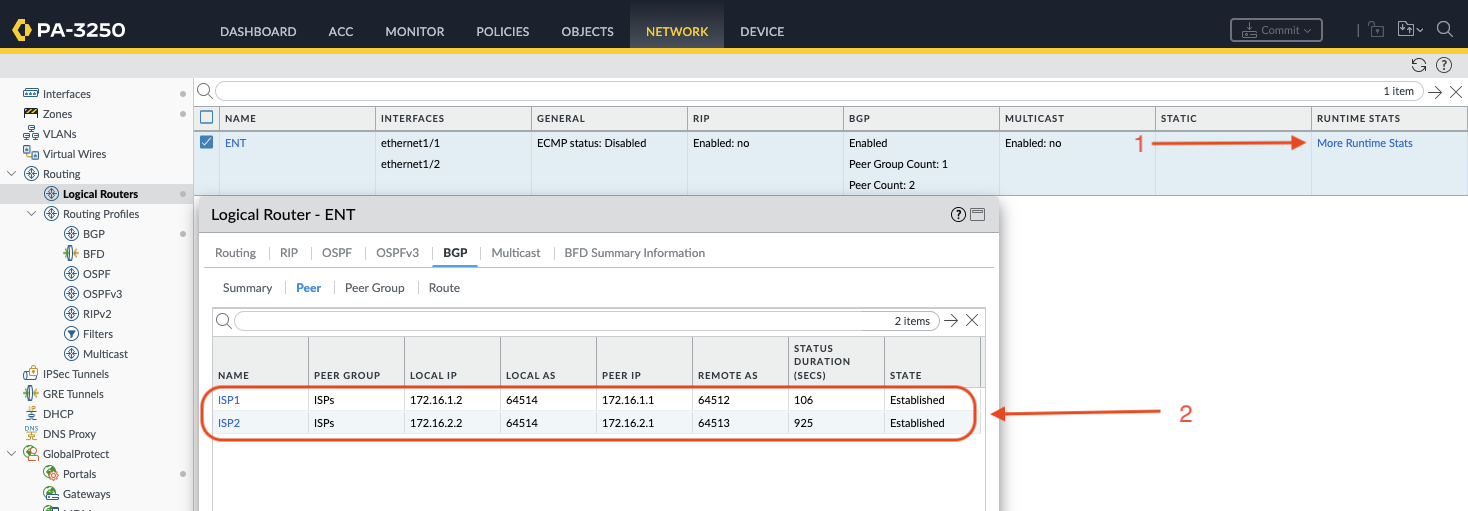

    1. BGPピアリングは、「ネットワーク」>「ルーティング」>「論理ルーター」>「その他のランタイム統計」> 「BGP」 >「ピア」から確認できます。

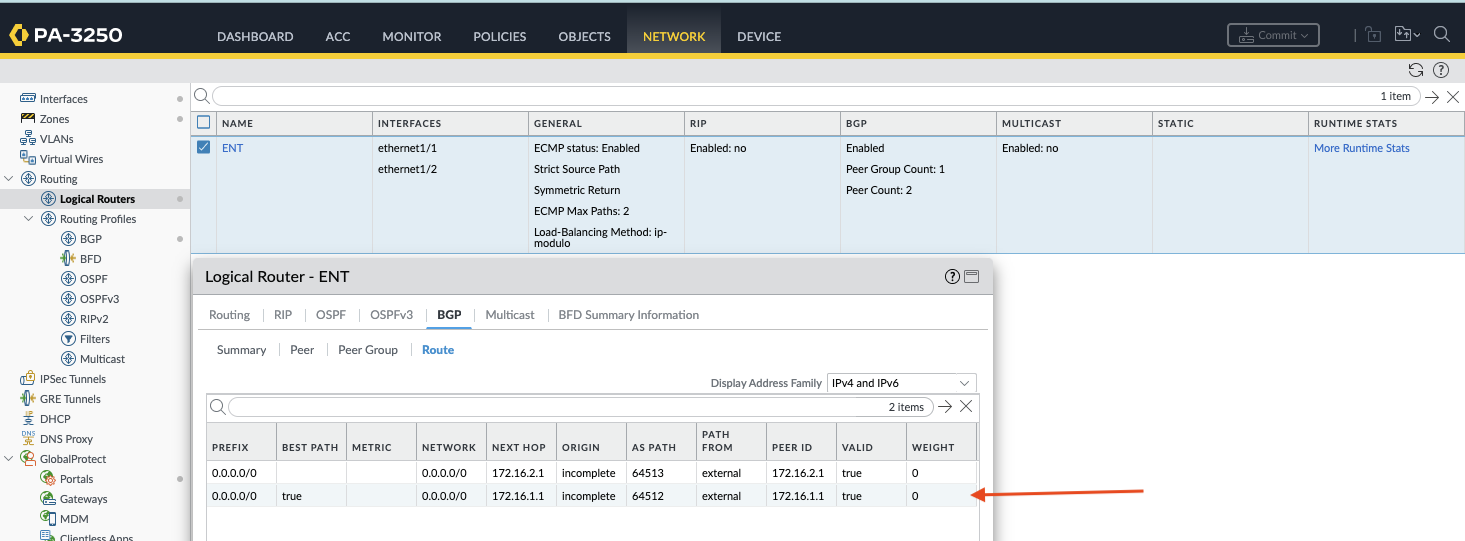

  1. ピアから学習したBGP RIBルートは、[ネットワーク] > [ルーティング] > [論理ルーター] > [詳細なランタイム統計] > [BGP] > [ルート]から確認できます。

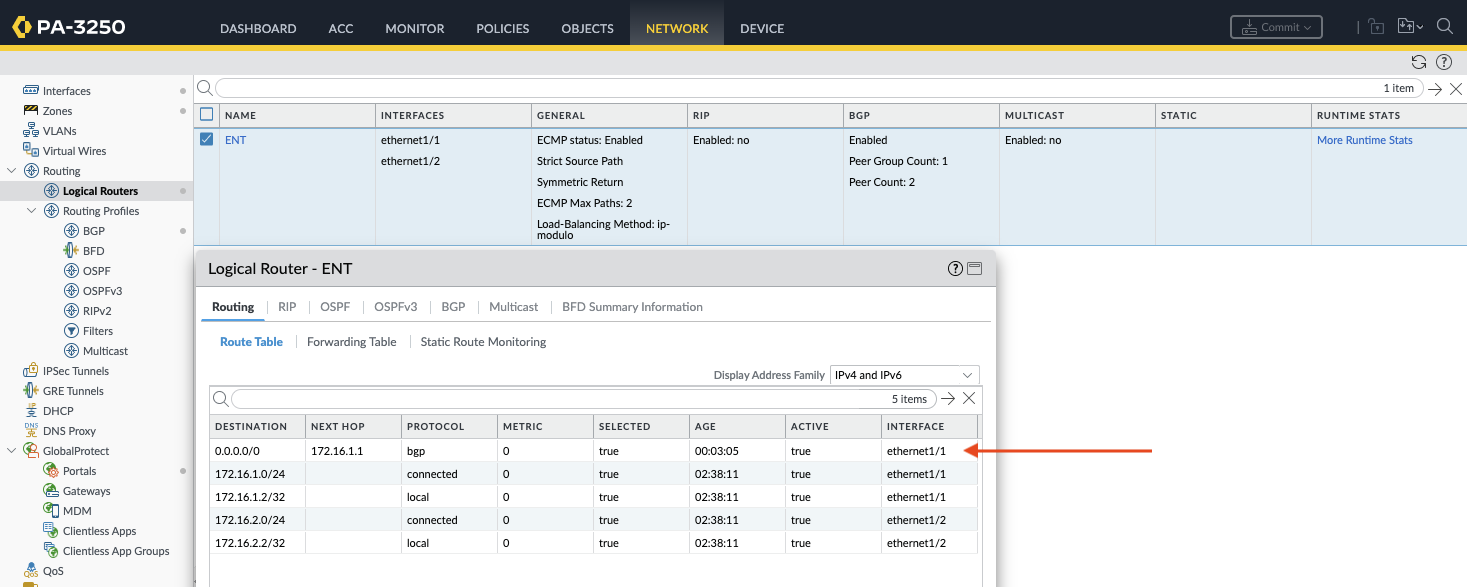

  1. ルーティングテーブルにインストールされたBGPルートは、ネットワーク > ルーティング > 論理ルーター > ランタイム統計の詳細 > ルーティングから調べることができます。
