Objective

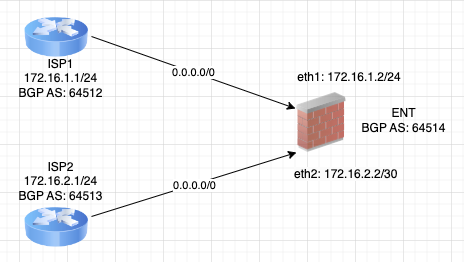

  • En utilisant la topologie ci-dessous, nous l'utiliserons comme guide pour configurer le peering BGP de base avec nos FAI.

Environment


  • NGFW
  • BGP
  • Moteur de routage avancé
  • Routeur logique

Procedure


  1. Configuration réseau de base
    1. Créer un routeur logique,

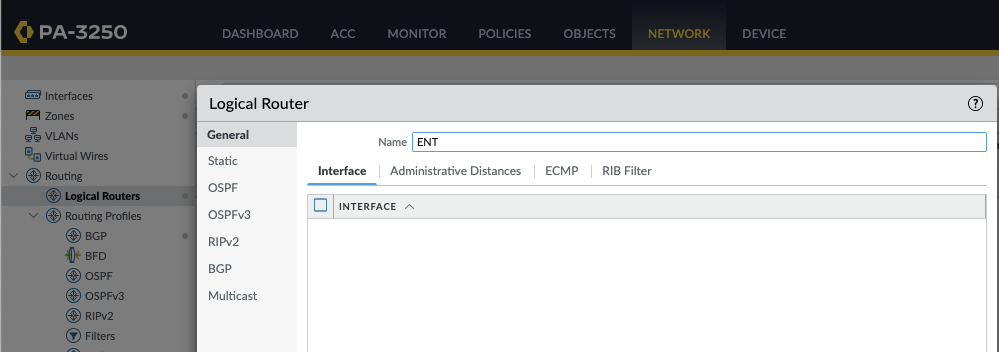

      1. Accédez à Réseau > Routage > Routeur logique > Ajouter et indiquez le nom.
  1. enregistrez la configuration en cliquant sur OK

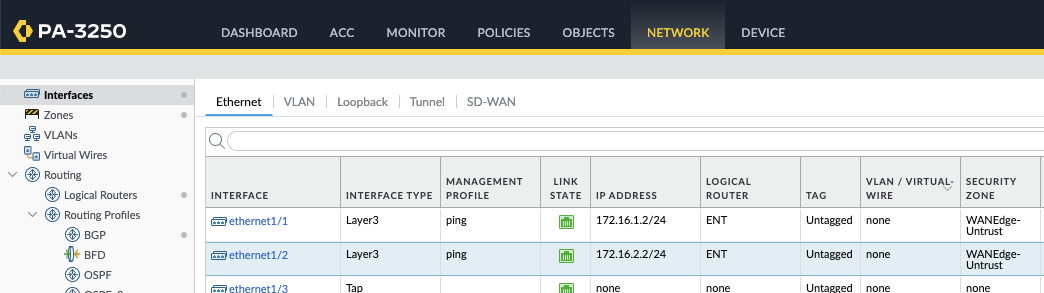

  1. Affecter le routeur logique aux interfaces
  1. Configurer le peering BGP

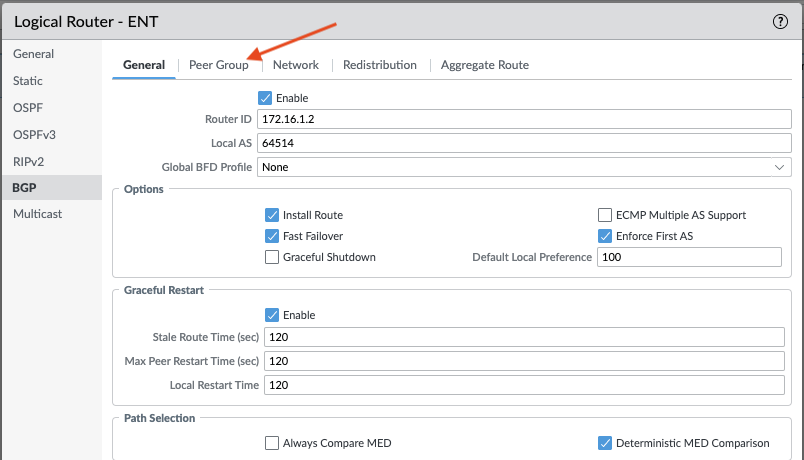

    1. Allez dans Réseau > Routage > Routeur logique > cliquez sur ENT > BGP > Général et remplissez les paramètres suivants :
      1. Activer : vérifier
      2. ID du routeur : 172.16.1.2
      3. AS local : 64540
      4. Installer Route : vérifier
  1. Sous le groupe de pairs (comme mis en évidence ci-dessus) > cliquez sur Ajouter et remplissez les paramètres suivants :
    1. Nom : FAI
    2. Famille d'adresses IPv4 : par défaut
REMARQUE : la famille d'adresses Pv4 est le seul profil de routage nécessaire pour le peering. Si vous n'avez pas l'option par défaut , créez-en un nouveau en cliquant sur l'option déroulante, puis sur Nouveau profil AFI , utilisez les paramètres suivants. Sinon, ignorez cette partie :
  • Nom : MyIPv4AddFamily
  • Activer : cocher
  • OK : pour sauvegarder
  • Associez le profil MyIPv4AddFamily à la famille d'adresses IPv4

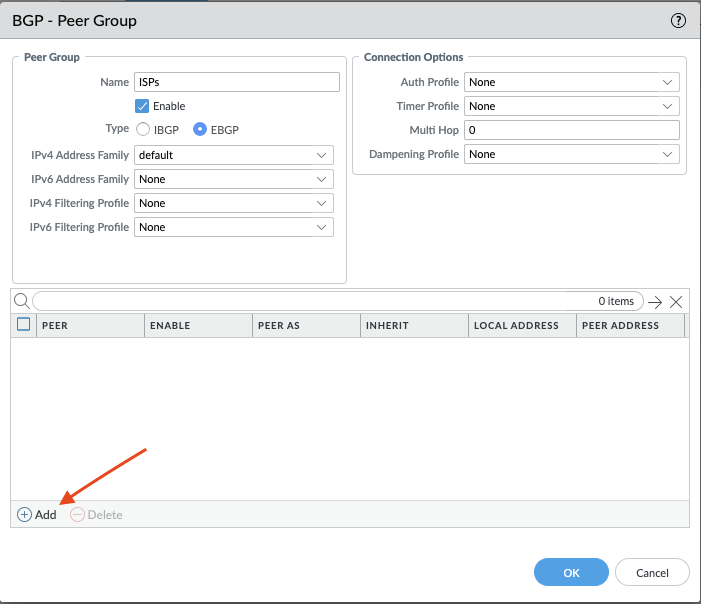

  1. Pour configurer les homologues BGP , cliquez sur Ajouter comme indiqué ci-dessus.

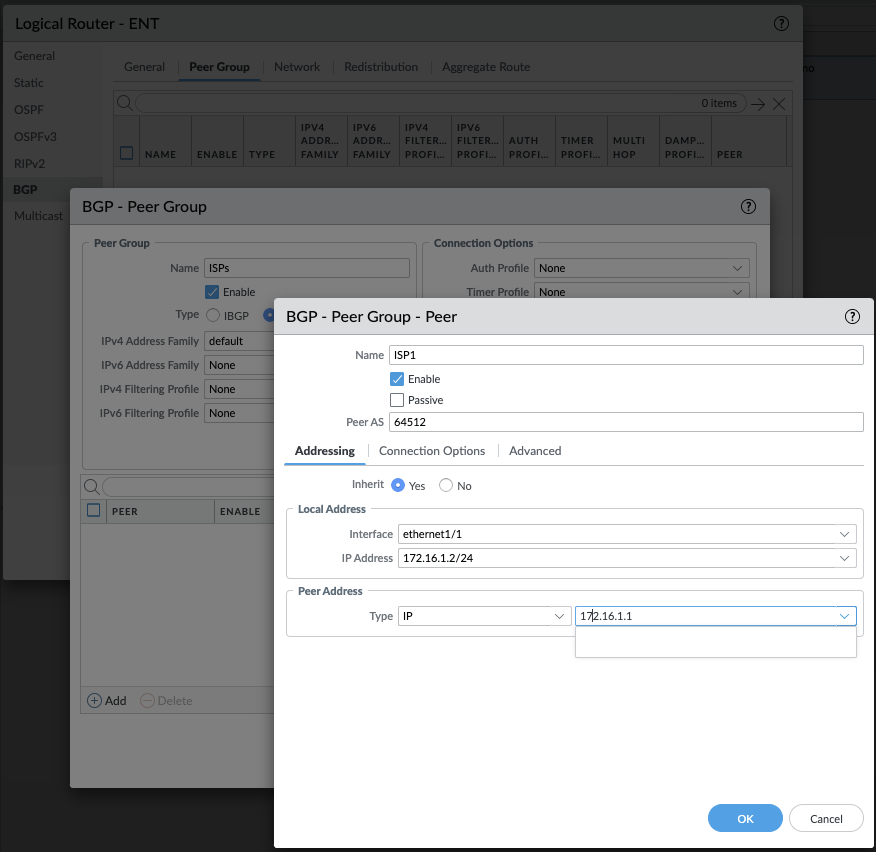

  2. Utilisez les paramètres suivants pour le peering ISP1 :
  1. Nom : ISP1
  2. Pair AS : 64512
  3. Adresse locale > Interface : ethernet1/1
  4. Adresse locale > adresse IP: 172.16.1.1/24
  5. Adresse homologue > 172.16.1.1
  6. OK: pour sauvegarder la configuration
  1. Cliquez sur OK pour enregistrer la configuration pour ISP1

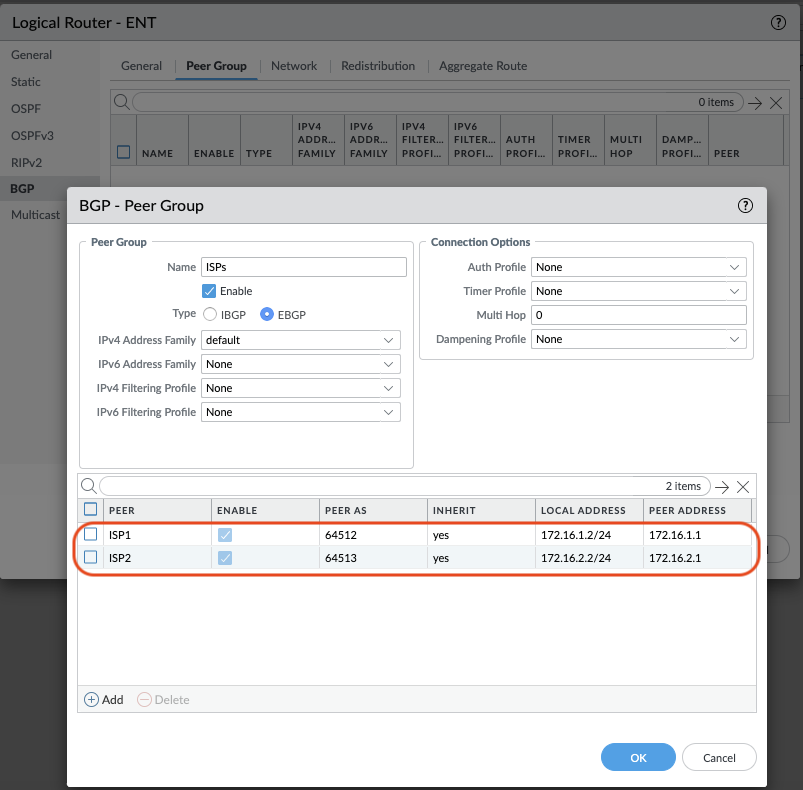

  2. Répétez la dernière étape (IC4) pour ISP2. Nous devrions ainsi obtenir quelque chose de similaire aux configurations mises en évidence ci-dessous.
  1. Enregistrez la configuration en appuyant sur OK puis sur un autre OK , puis sur Valider
  1. Vérification

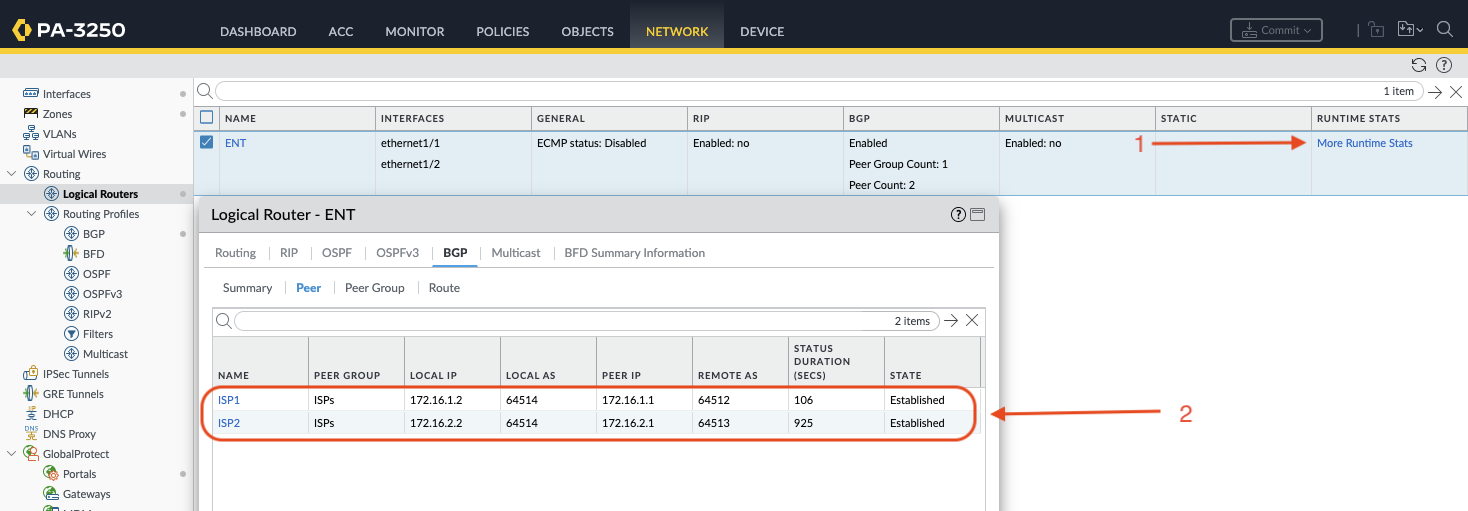

    1. Le peering BGP peut être confirmé à partir de Réseau > Routage > Routeur logique > Plus de statistiques d'exécution > BGP > Homologue.

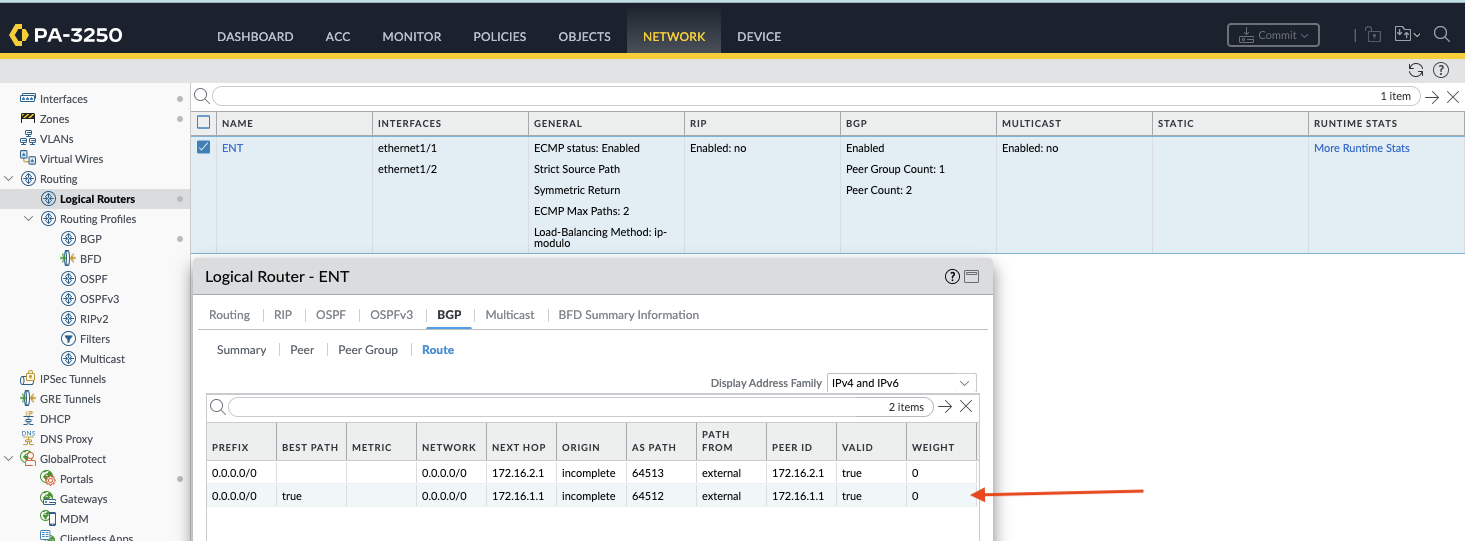

  1. Les routes BGP RIB apprises auprès de l'homologue peuvent être vérifiées à partir de Réseau > Routage > Routeur logique > Plus de statistiques d'exécution > BGP > Route .

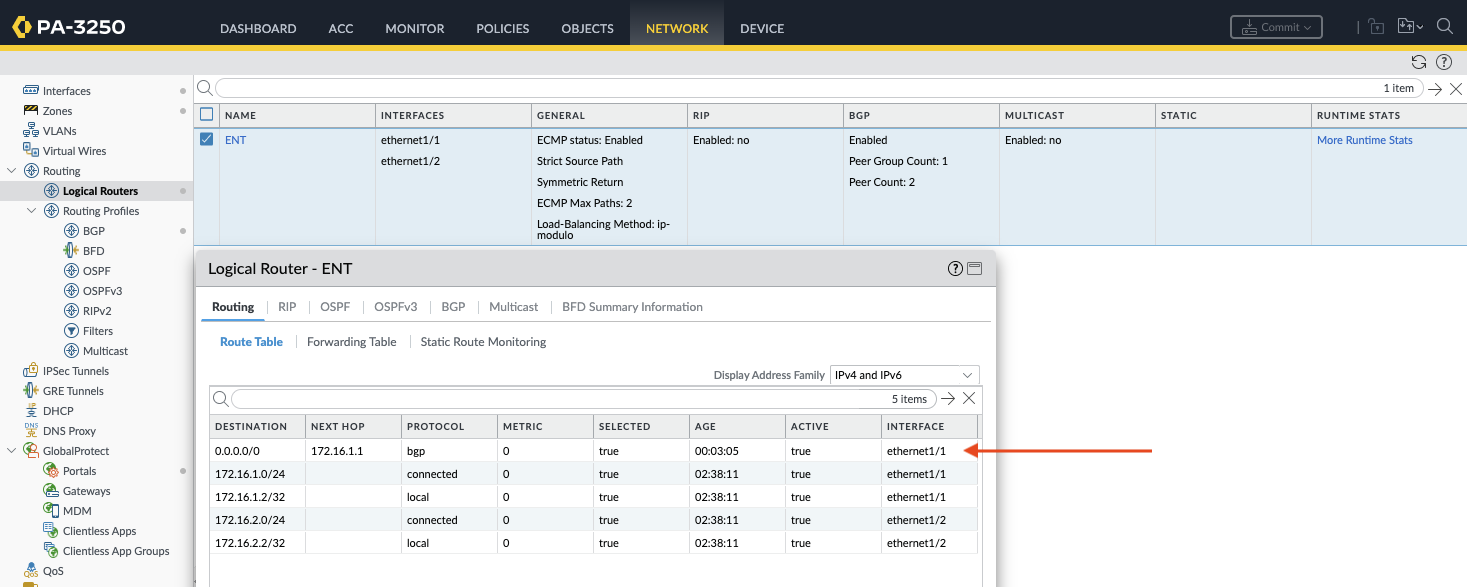

  1. Les routes BGP installées dans la table de routage peuvent être examinées à partir de Réseau > Routage > Routeur logique > Plus de statistiques d'exécution > Routage
