Objective

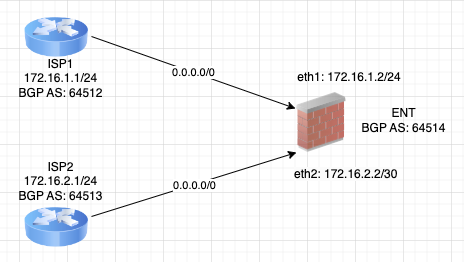

  • Utilizando la topología a continuación, la usaremos como guía para configurar el emparejamiento BGP básico con nuestros ISP.

Environment


  • Gigante nuclear
  • BGP
  • Motor de enrutamiento avanzado
  • Enrutador lógico

Procedure


  1. Configuración básica de red

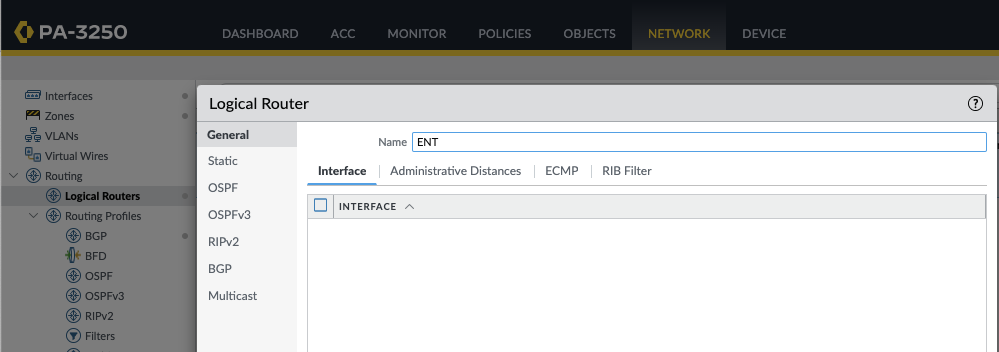

    1. Crear un enrutador lógico,
      1. Vaya a Red > Enrutamiento > Enrutador lógico > Agregar y proporcione el nombre.
  1. Guarde la configuración haciendo clic en OK

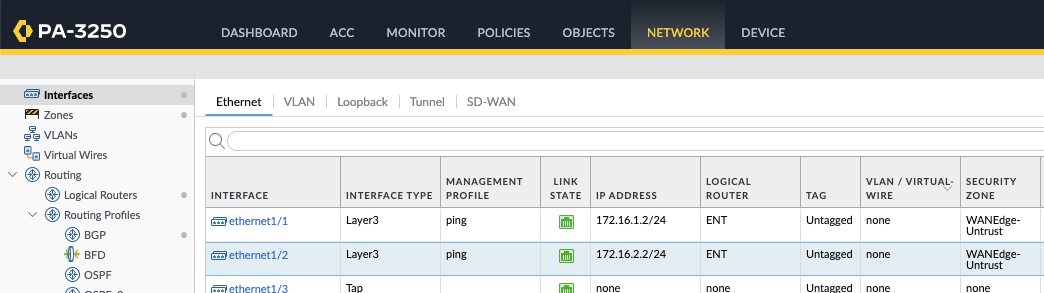

  1. Asignar el enrutador lógico a las interfaces
  1. Configurar el peering BGP

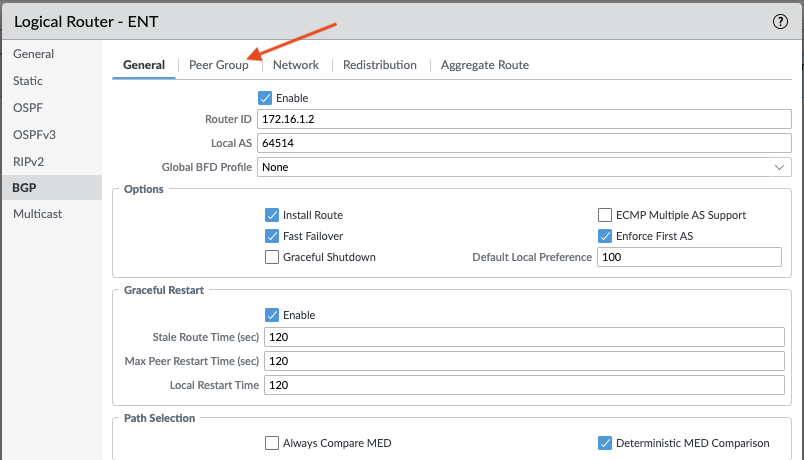

    1. Vaya a Red > Enrutamiento > Enrutador lógico > haga clic en ENT > BGP > General y complete los siguientes parámetros:
      1. Habilitar : marcar
      2. Identificación del enrutador: 172.16.1.2
      3. AS local: 64540
      4. Ruta de instalación: check
  1. En el Grupo de pares (como se resalta arriba), haga clic en Agregar y complete los siguientes parámetros:
    1. Nombre : ISP
    2. Familia de direcciones IPv4 : valor predeterminado
NOTA: La familia de direcciones I Pv4 es el único perfil de enrutamiento necesario para el emparejamiento. Si no tiene la opción valor predeterminado , cree uno nuevo haciendo clic en la opción desplegable y luego en Nuevo perfil AFI . Use los siguientes parámetros. De lo contrario, omita esta parte:
  • Nombre: MyIPv4AddFamily
  • Habilitar: marcar
  • OK : para guardar
  • Adjuntar el perfil MyIPv4AddFamily a la familia de direcciones IPv4

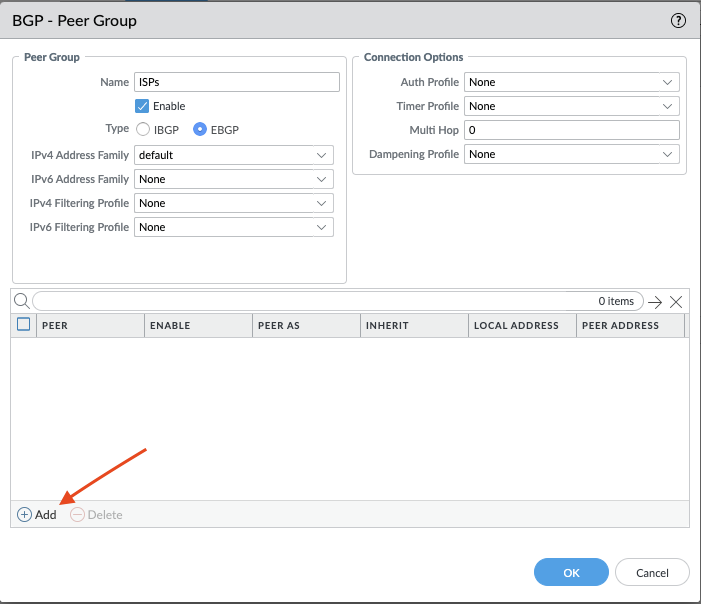

  1. Para configurar los pares BGP , haga clic en Agregar como se resalta arriba.

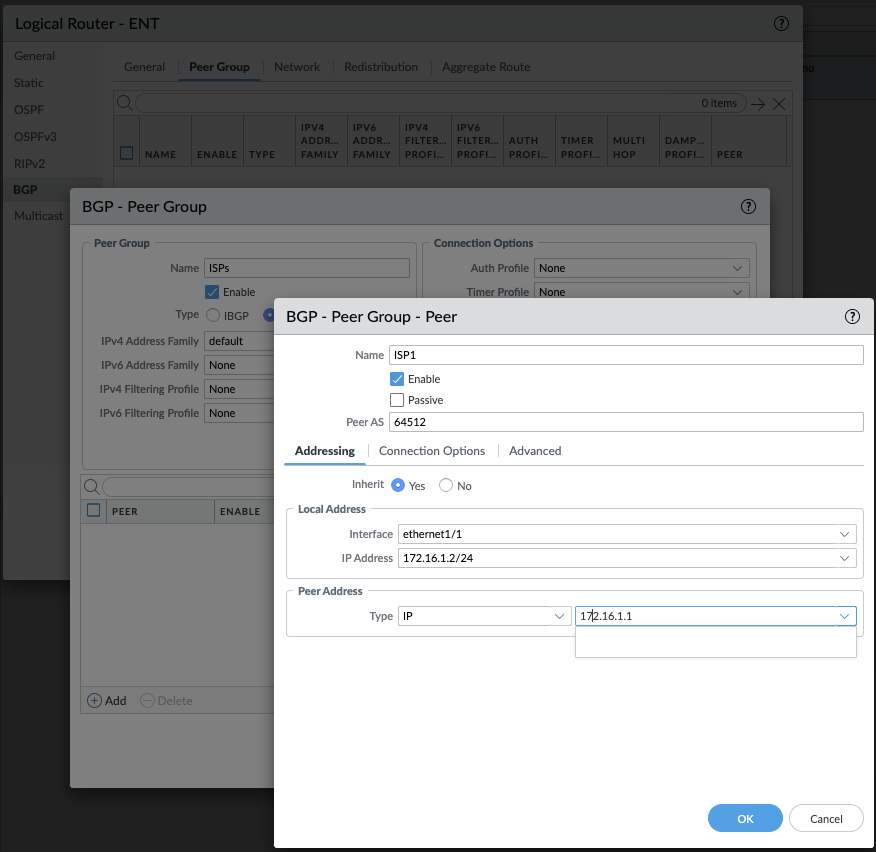

  2. Utilice los siguientes parámetros para el peering ISP1:
  1. Nombre: ISP1
  2. Par AS: 64512
  3. Dirección local > Interfaz: ethernet1/1
  4. Dirección local > Dirección IP: 172.16.1.1/24
  5. Dirección de pares > 172.16.1.1
  6. OK: para guardar la configuración
  1. Haga clic en OK para guardar la configuración de ISP1

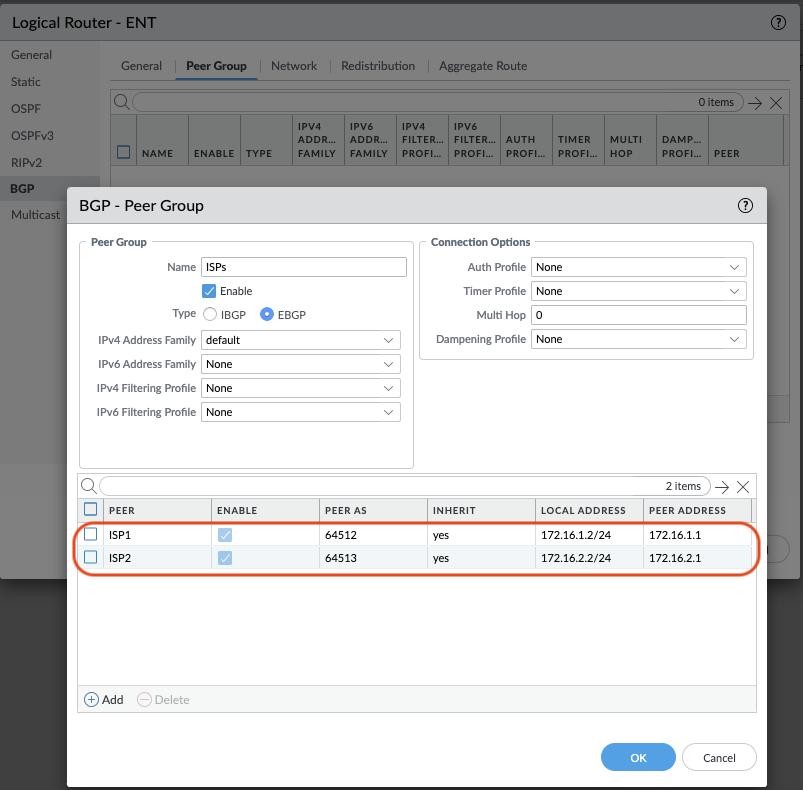

  2. Repita el último paso (IC4) para ISP2. Como resultado, deberíamos tener algo similar a las configuraciones resaltadas a continuación.
  1. Guarde la configuración haciendo clic en OK , luego en OK y luego en Confirmar.
  1. Verificación

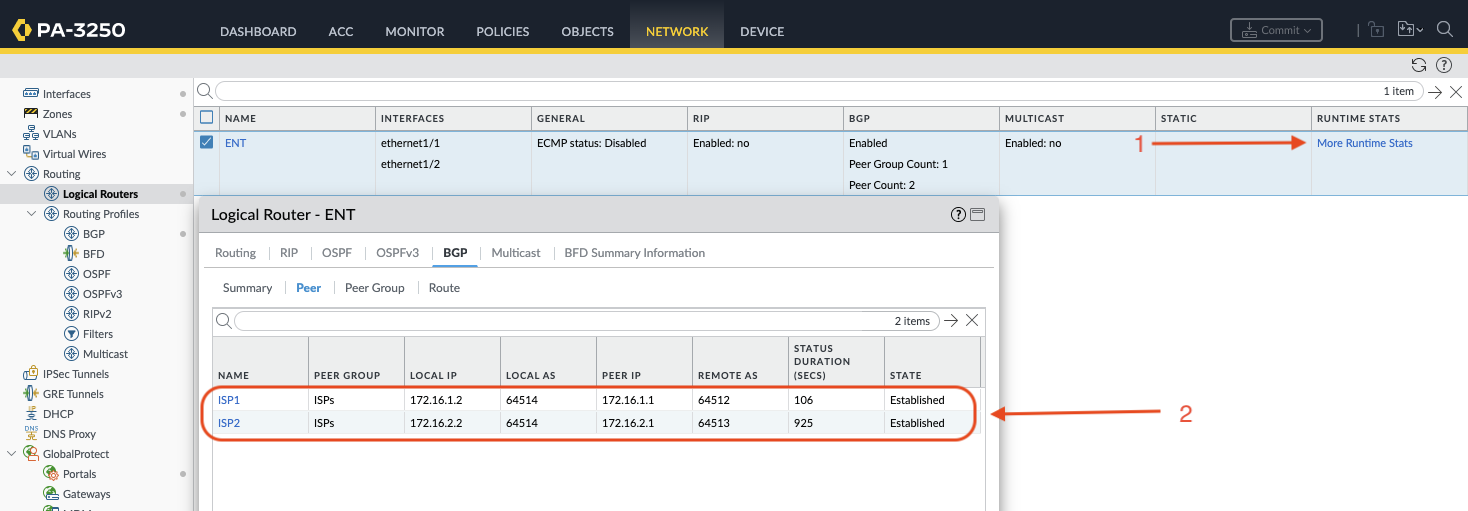

    1. El peering BGP se puede confirmar desde Red > Enrutamiento > Enrutador lógico > Más estadísticas de tiempo de ejecución > BGP > Peer.

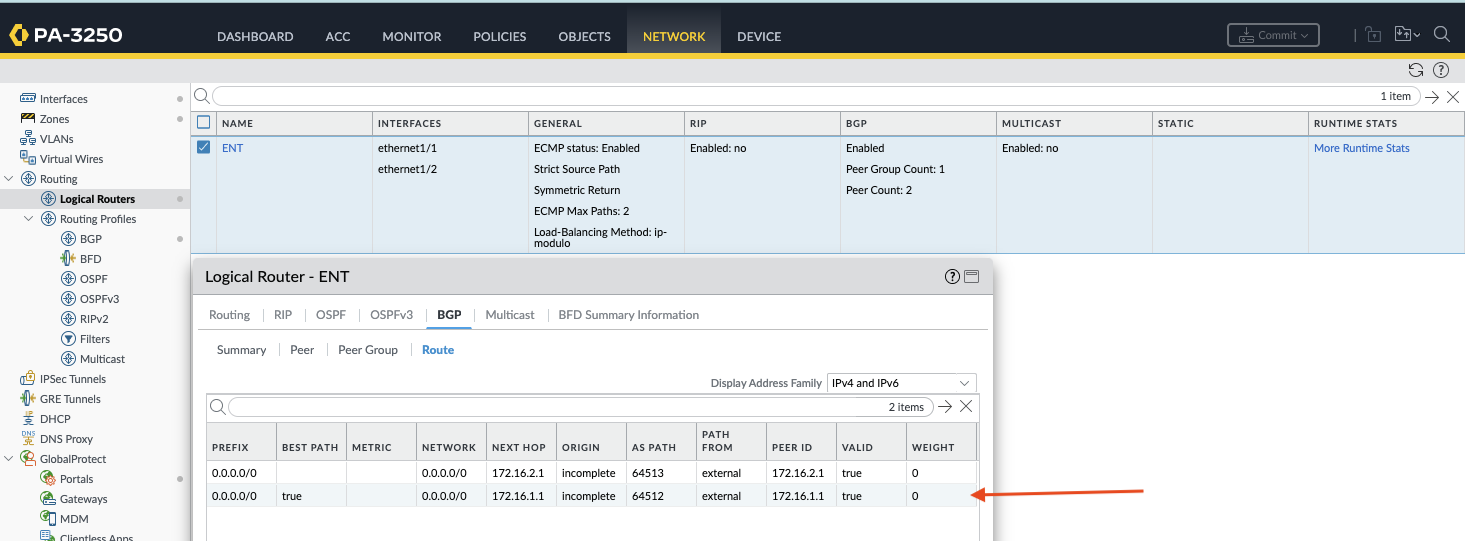

  1. Las rutas BGP RIB aprendidas del par se pueden verificar desde Red > Enrutamiento > Enrutador lógico > Más estadísticas de tiempo de ejecución > BGP > Ruta .

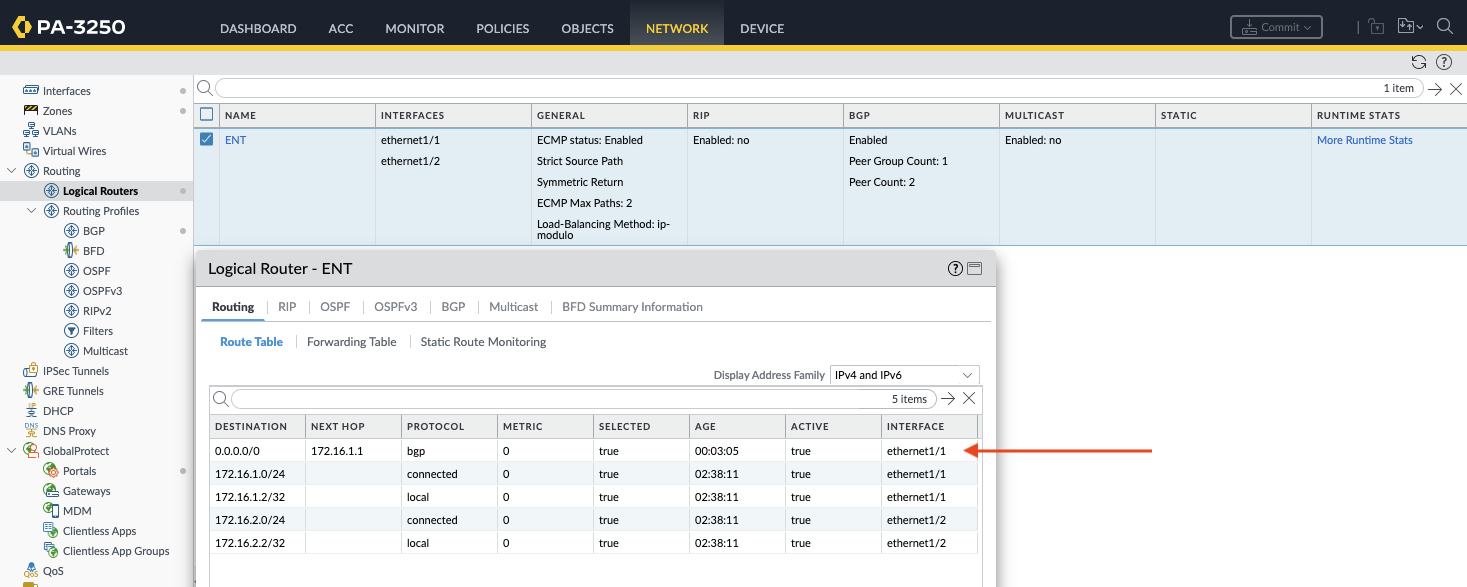

  1. Las rutas BGP instaladas en la tabla de enrutamiento se pueden examinar desde Red > Enrutamiento > Enrutador lógico > Más estadísticas de tiempo de ejecución > Enrutamiento
