VPN 隧道因“IKEv2 childSA处理流量选择器时协商失败。” - 代理人ID彼此不是精确的镜像

• VPN 隧道不上或下
• 系统日志显示“IKE收到协议通知消息：收到通知类型 TS_UNACCEPTABLE”
• 系统日志显示“IKEv2 childSA处理流量选择器时协商失败。无法为接收到的流量选择器找到匹配的 IPSec 隧道。”

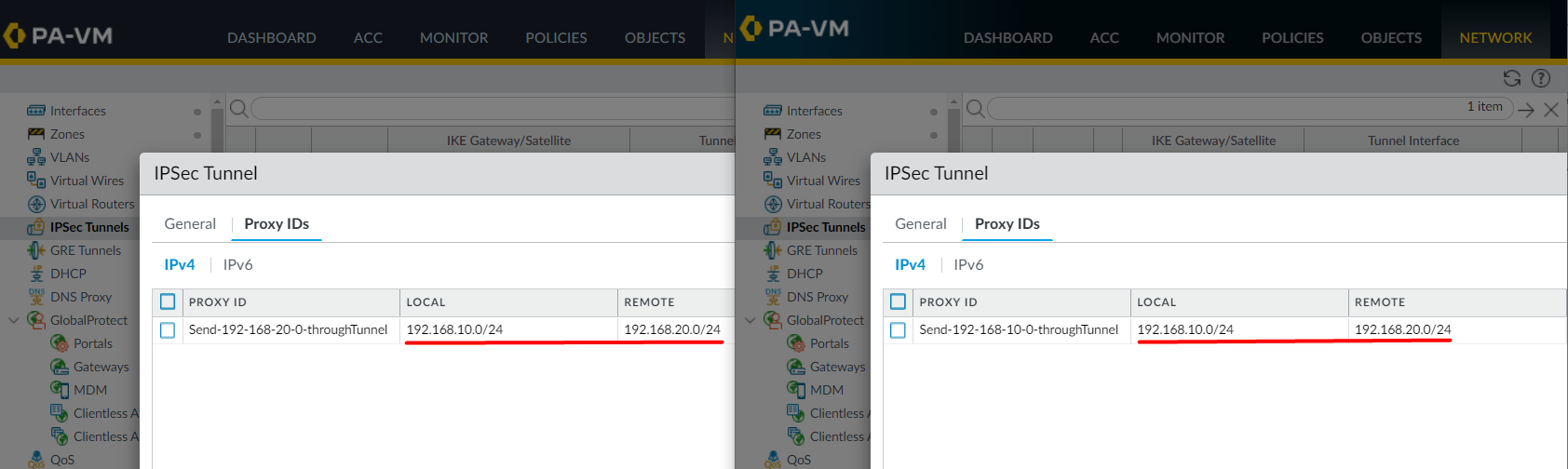

• CLI 两个对等防火墙上的 show 命令输出显示代理ID条目不是彼此的精确镜像
• >less mp 日志 ikemgr.log显示“ts 不可接受”
• >less mp 日志 ikemgr.log显示“TS匹配结果：TS_l mismatch(!=), TS_r mismatch(!=)"
• >less mp 日志 ikemgr.log显示“TS 0：匹配失败：“
• 这个代理ID问题在数据包捕获中是不可见的（除非 pcap 被手动解密），所以最好只使用CLI命令/手动检查双方的配置以识别和解决任何不正确的代理ID条目

> show vpn flow tunnel-id 2

tunnel  VPNTunnel10:Send-192-168-10-0-thruTunnel
        id:                     2
        type:                   IPSec
        gateway id:             1
        local ip:               203.0.113.200
        peer ip:                203.0.113.100
        inner interface:        tunnel.10
        outer interface:        ethernet1/1
        proxy-id:
          local ip:             192.168.10.0/24
          remote ip:            192.168.20.0/24

> show vpn tunnel
TnID                Name                         Gateway          Local Proxy IP       Ptl:Port   Remote Proxy IP      Ptl:Port   Proposals
2  VPNTunnel10:Send-192-168-10-0-thruTunnel  IKEGatewayTest1      192.168.10.0/24      0:0        192.168.20.0/24      0:0

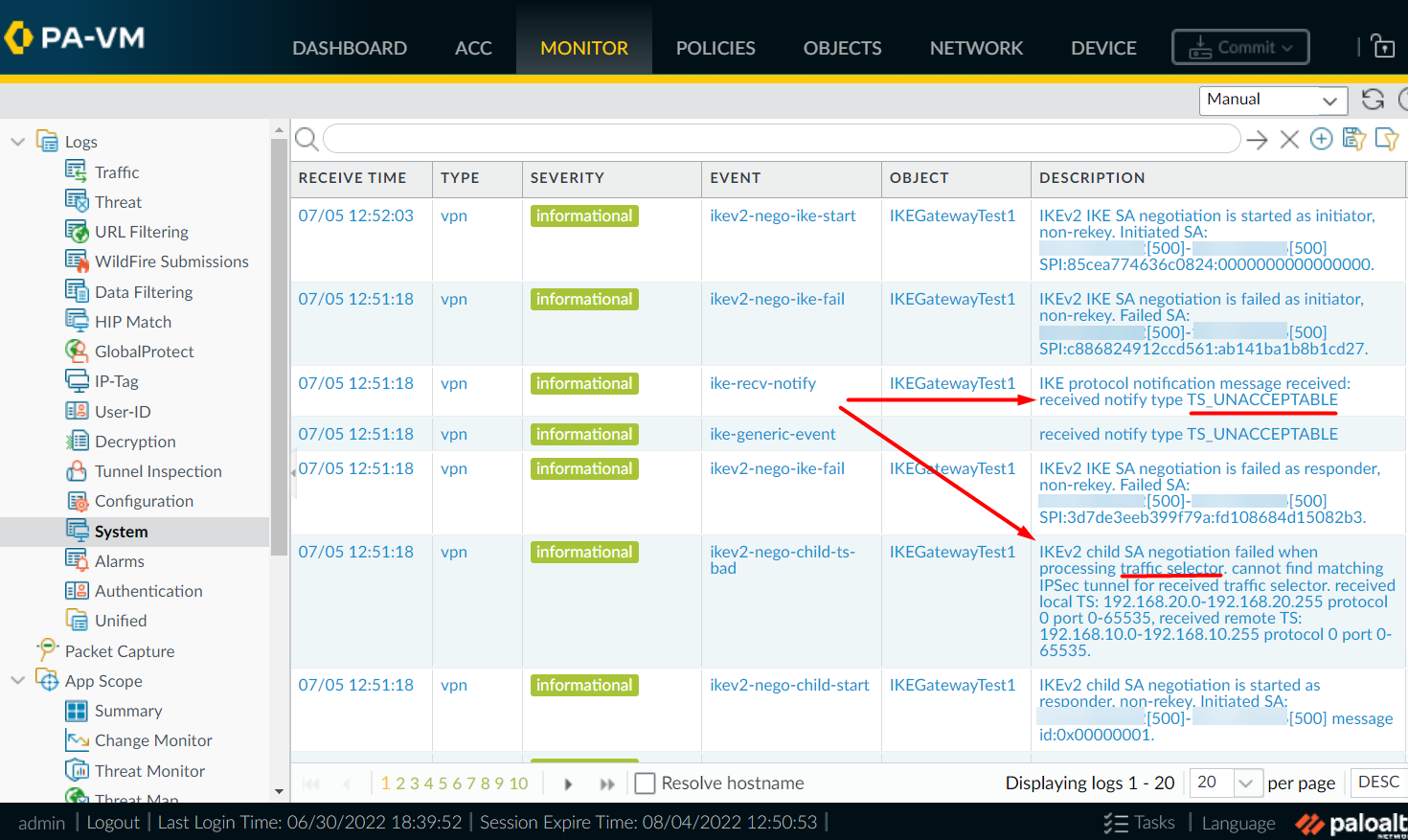

系统日志
导航监控 > 系统日志


线鲨

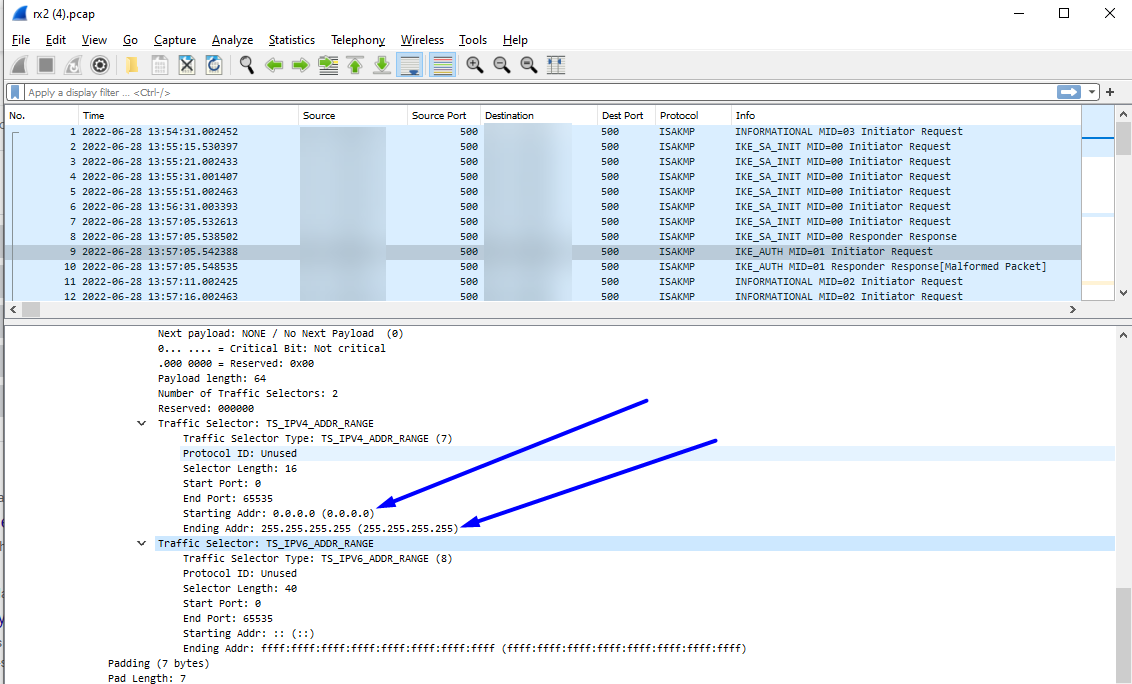

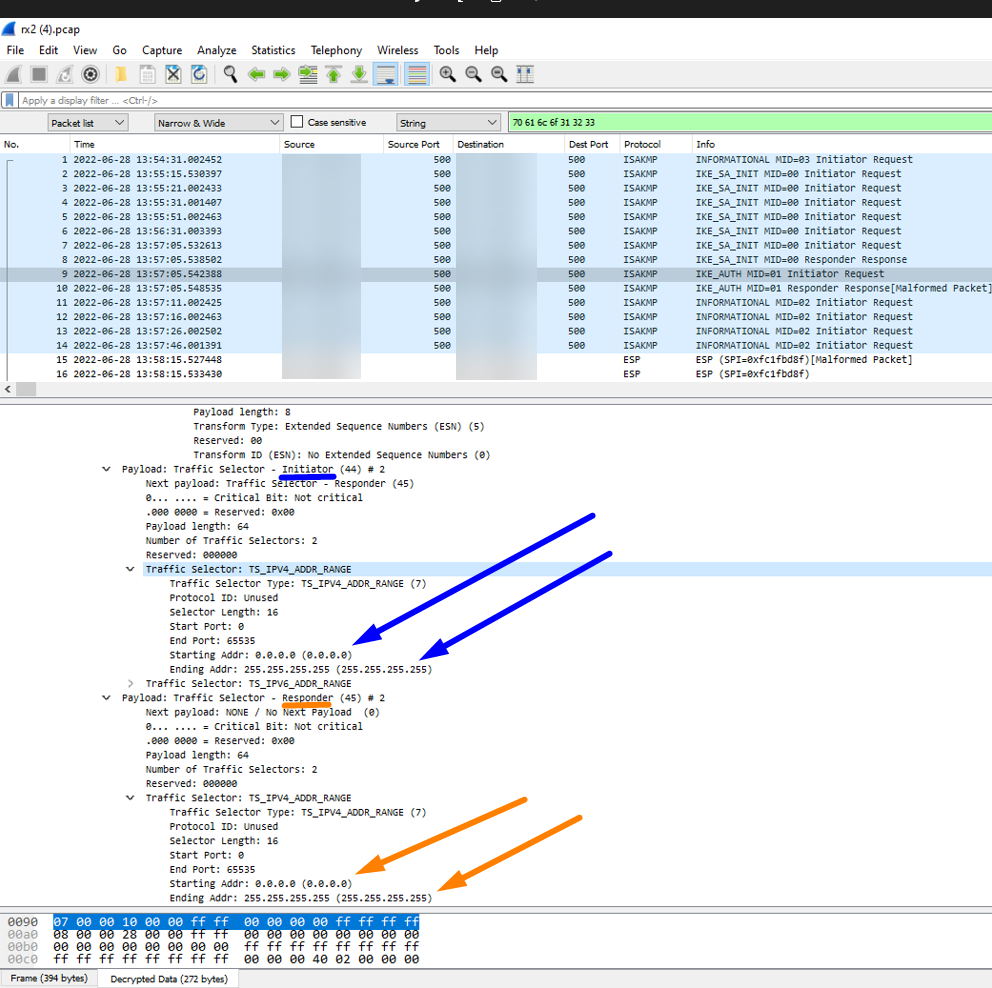

在两者上进行数据包捕获VPN同行并在 Wireshark 中并排打开它们


注意：默认情况下，这不会出现在 Wireshark 中。 您必须拥有来自两者的转储级 ikemgr 日志VPN对等点解密 Wireshark 中的数据包。 这可以使用以下步骤完成这里

ikemgr.log
通过运行以下命令CLI在两个同行

以下是代理时的 ikemgr 日志ID配置为火柴这VPN对等代理ID那他们发送，意味着它是不正确的。 记住代理ID应该的不是匹配- 相反，它们应该是准确的镜子彼此的

>less mp-log ikemgr.log

18:42:40 [INFO]: remote
18:42:40 [INFO]: TS Payload: type=TS_IPV4_ADDR_RANGE proto=0 length=16 start_port=0 end_port=65535
18:42:40 [INFO]: TS Starting Address=192.168.10.0
18:42:40 [INFO]: TS Ending Address=192.168.10.255
18:42:40 [INFO]: TS payload dump:
18:42:40 [INFO]: local
18:42:40 [INFO]: TS Payload: type=TS_IPV4_ADDR_RANGE proto=0 length=16 start_port=0 end_port=65535
18:42:40 [INFO]: TS Starting Address=192.168.20.0
18:42:40 [INFO]: TS Ending Address=192.168.20.255
18:42:40 [INFO]: local
18:42:40 [INFO]: TS Payload: type=TS_IPV4_ADDR_RANGE proto=0 length=16 start_port=0 end_port=65535
18:42:40 [INFO]: TS Starting Address=192.168.20.0
18:42:40 [INFO]: TS Ending Address=192.168.20.255
18:42:40 [INFO]: remote
18:42:40 [INFO]: TS Payload: type=TS_IPV4_ADDR_RANGE proto=0 length=16 start_port=0 end_port=65535
18:42:40 [INFO]: TS Starting Address=192.168.10.0
18:42:40 [INFO]: TS Ending Address=192.168.10.255
18:42:40 [DEBG]: TS matching for configured selector VPNTunnel10:Send-192-168-20-0-thruTunnel 192.168.10.0[0]/24-192.168.
20.0[0]/24 proto 0
18:42:40 [DUMP]: num_ts 1
18:42:40 [DEBG]: .. check local TS (num 1, TS0 is not specific) against selector 0:192.168.10.0[0]/24
18:42:40 [DUMP]: checking TS 0
18:42:40 [DEBG]: {     :    2}: ... TS 0: match fail: 192.168.20.0->192.168.20.255(ts) vs. 192.168.10.0->192.168.10.255(selector)
18:42:40 [DEBG]: ... result: local TS != 192.168.10.0[0]/24
18:42:40 [DUMP]: num_ts 1
18:42:40 [DEBG]: .. check remote TS (num 1, TS0 is not specific) against selector 0:192.168.20.0[0]/24
18:42:40 [DUMP]: checking TS 0
18:42:40 [DEBG]: {     :    2}: ... TS 0: match fail: 192.168.10.0->192.168.10.255(ts) vs. 192.168.20.0->192.168.20.255(selector)
18:42:40 [DEBG]: ... result: remote TS != 192.168.20.0[0]/24
18:42:40 [DEBG]: TS matching result: TS_l mismatch(!=), TS_r mismatch(!=)
18:42:40 [PERR]: ts unacceptable

注意：请记住，语句 != 表示“不等于”

• PAN-OS
• 帕洛阿尔托网络firewall配置了 IPSecVPN隧道专门与Policy-基于VPN对等点而不是基于路由的VPN同行（即使用ACL控制VPN交通，而不是路线）
• 如果你的VPNpeer 是基于路由的VPNpeer，无需使用任何代理 ID（应留空）- 只需使用隧道配置路由即可。X接口代替

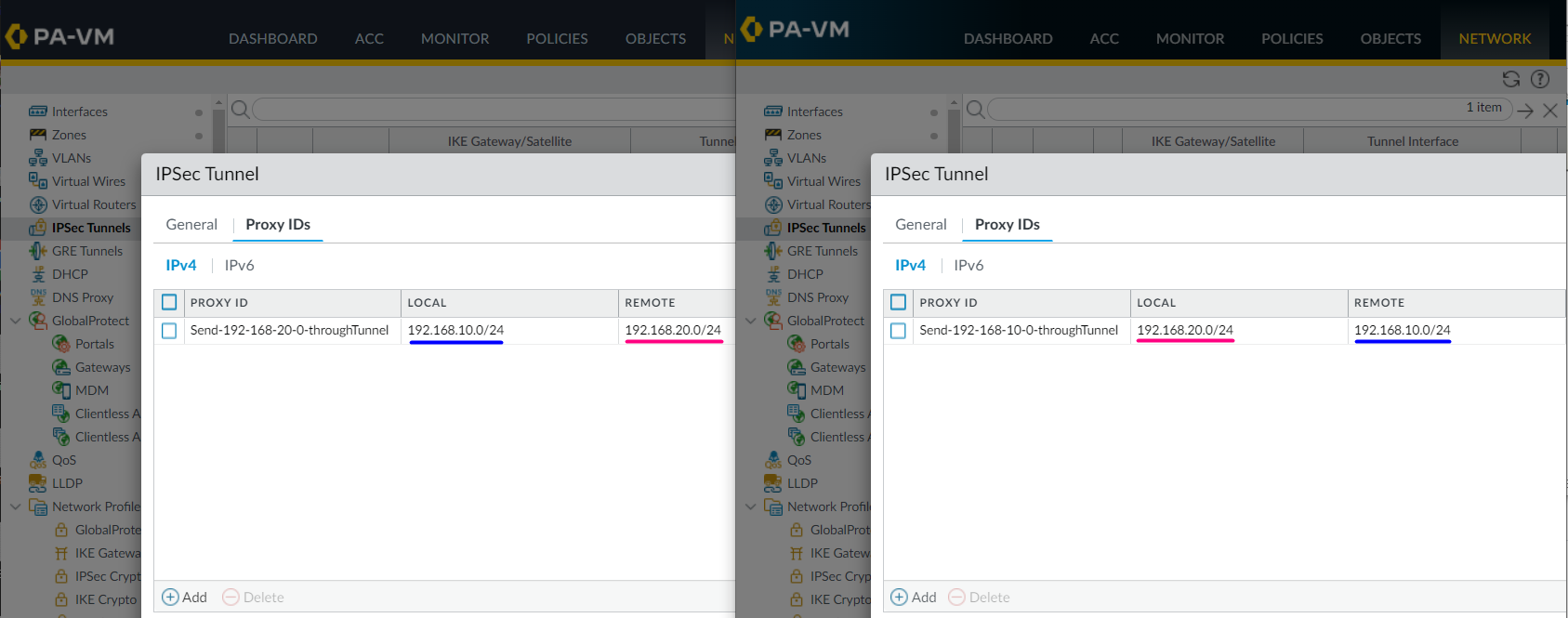

1. 重新配置两者VPN同行，确保每一个人代理人ID条目有一个精确的镜像代理人ID进入VPN对等（即确保它们与 ACL 相对）

2. 执行一个犯罪
3. 每次运行以下命令几次两个都这VPN同行firewallCLI 让他们重新启动和形成：

>clear vpn ike-sa gateway <name>
>clear vpn ipsec-sa tunnel <name>
