VPN トンネル形成が「IKEv2SAネゴシエーションは、事前共有キーの不一致が原因で失敗する可能性があります」

VPN トンネル形成が「IKEv2SAネゴシエーションは、事前共有キーの不一致が原因で失敗する可能性があります」 - 事前共有キーの不一致

25752

Created On 08/02/22 20:52 PM - Last Modified 02/21/24 21:43 PM

Symptom

VPN トンネルが上がらない、または下った
「IKEv2」を示すシステムログSA事前共有キーの不一致が原因でネゴシエーションが失敗した可能性があります」
「」を示すシステムログIKE受信したプロトコル通知メッセージ: 通知タイプ AUTHENTICATION_FAILED を受信しました"
「認証失敗」を示すシステムログ
>以下の mp-log ikemgr.log 「sharedkey」ハッシュ値を異なる値として表示 (ikemgr on が必要)ごみログレベル)
この事前共有キーの不一致は、パケットキャプチャでは表示されないため、そのまま使用することをお勧めしますCLIコマンド/両側の構成を手動でチェックして、この不一致の構成を特定して解決します

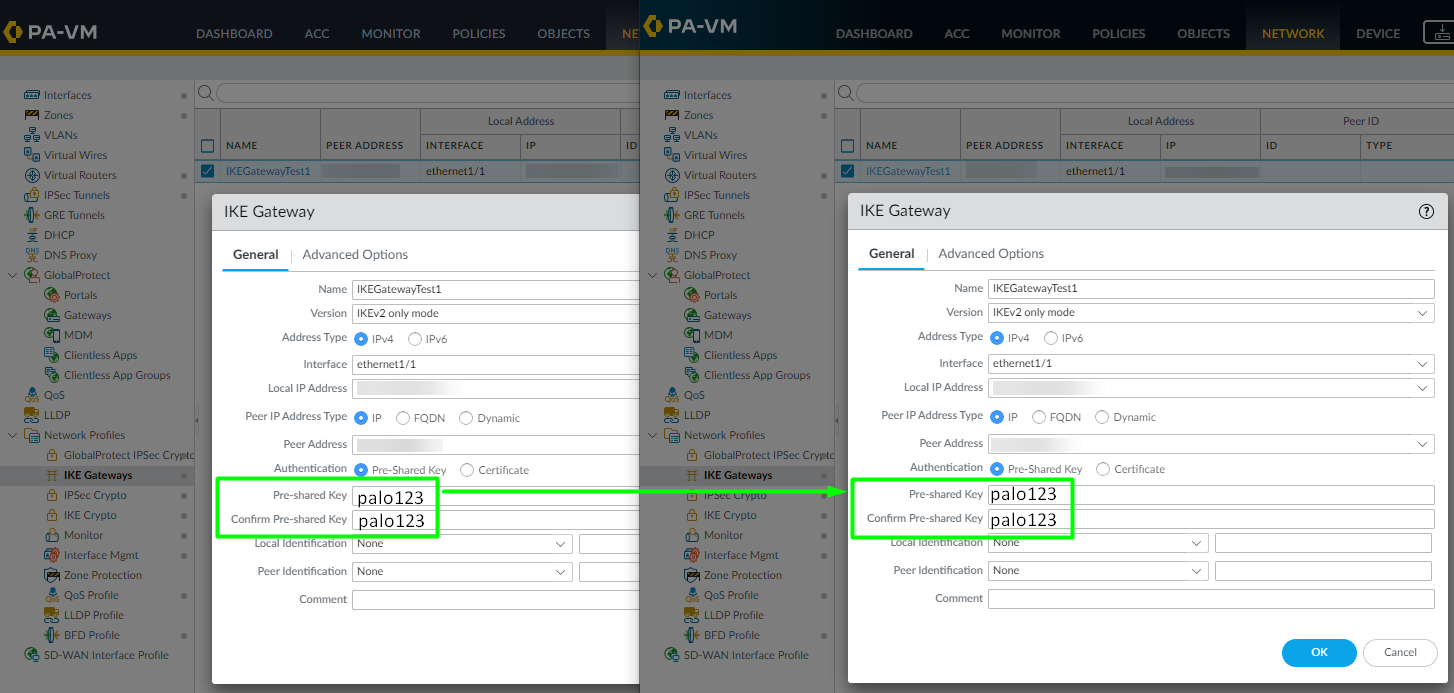

事前共有キーをメモ帳に入力し、コピーして Web に貼り付けることが常にベストプラクティスです。GUIまたCLIルーター/ファイアウォールの両方がまったく同じであること (余分なスペースやタイプミスがないこと、および大文字と小文字が区別されることを確認してください - 完全に一致する必要があります)

ウェブUI
案内するネットワーク >IKEゲートウェイ >編集IKEゲートウェイ>タイプ事前共有鍵

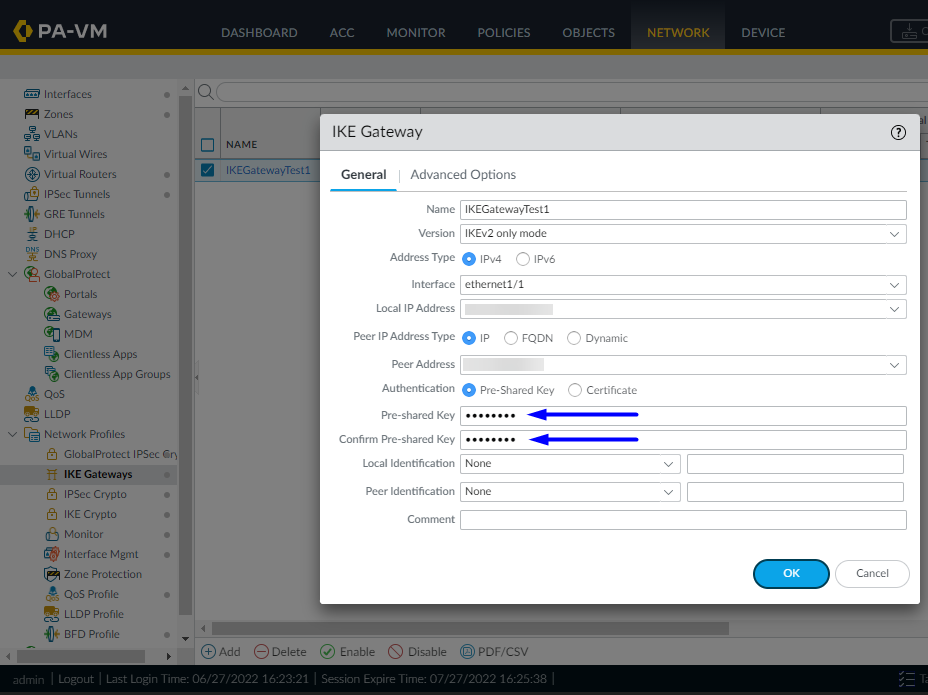

ウェブGUIの事前共有キーを表示していますIKEゲートウェイ

システムログ
案内する監視 > システムログ

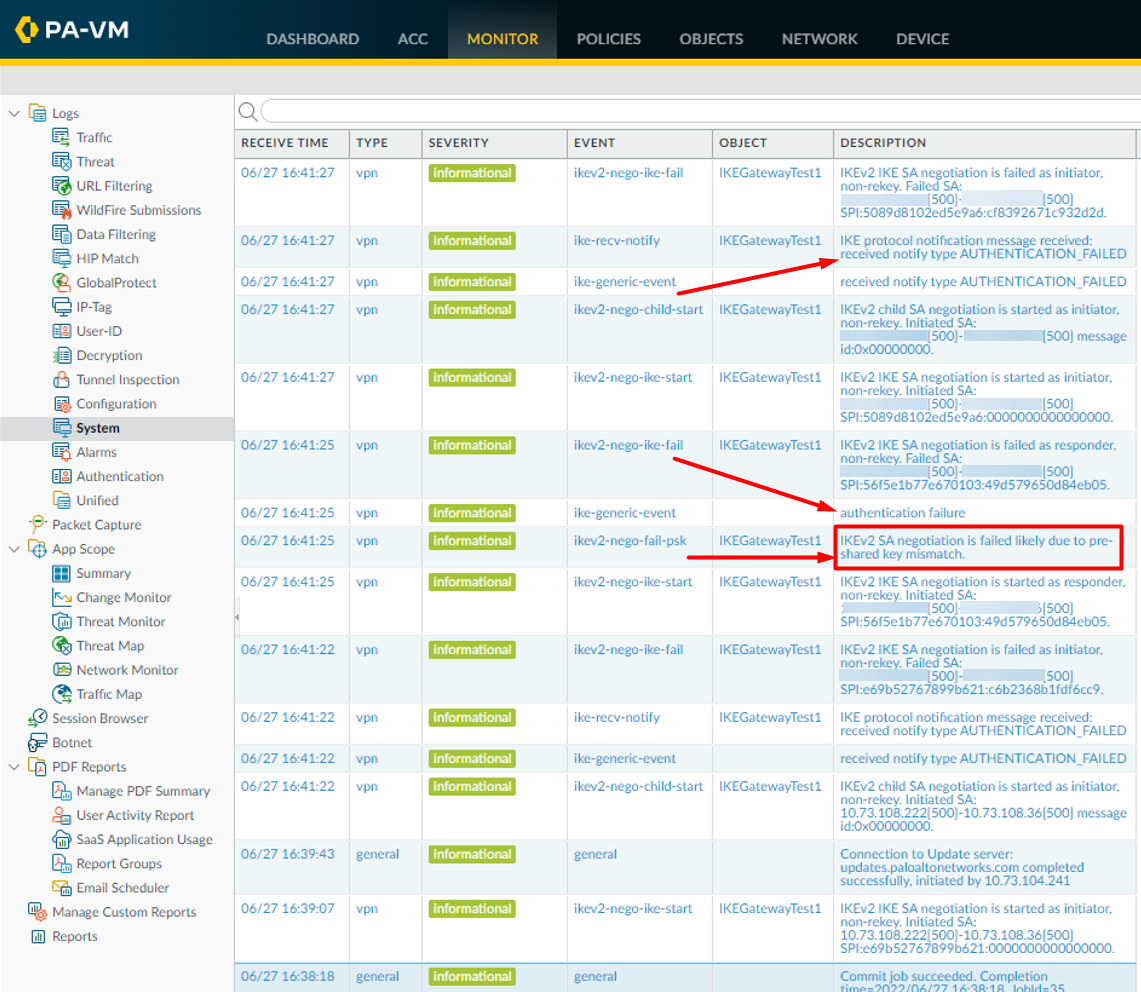

事前共有キーの不一致に関するシステムログ

ワイヤーシャーク
事前共有キーが Wireshark に表示されない

ikemgr.log

以下のコマンドを実行しますCLI両方のピアで次のエラーを探します

> less mp-log ikemgr.log

2022-06-27 16:41:27.702 -0700  [PWRN]: {    1:     }: [500] - [500]:0x55fd12d47780 received notify type AUTHENTICATION_FAILED
2022-06-27 16:41:25.697 -0700  [PERR]: {    1:     }: [500] - [500]:0x7fe60c0240a0 authentication failure
2022-06-27 16:41:25.697 -0700  [INFO]: {    1:     }: [500] - [500]:0x7fe60c0240a0 authentication result: failure

2022-06-27 16:41:23 [DUMP] sharedkey
2022-06-27 16:41:23 [DUMP]:
70616c6f 313233           <-------------- Does not match
2022-06-27 16:41:23 [DUMP]: sharedkey
2022-06-27 16:41:23 [DUMP]:
4261644b 657931           <-------------- Does not match

見る追加情報これらを 16 進数から英数字に変換する方法の詳細については、以下のセクションを参照してください。

Environment

PAN-OS
パロアルトネットワークスfirewallIPSec で構成されたVPNトンネル

Cause

この問題は、2 つのVPNピアの事前共有キーに不一致があります

Resolution

の両側を構成します。VPNマッチングする事前共有鍵

完全にバックスペース/削除事前共有鍵両方のファイアウォールで、両方のピアで新しく正確に入力して、それらが 100% 一致し、正しいことを確認します (大文字と小文字を区別し、余分なスペースやタイプミスはありません)。

実行する専念
以下のコマンドをそれぞれ数回実行します両方のVPNピアfirewallそれらを新しく開始して形成するための CLI:

>clear vpn ike-sa gateway <name>
>clear vpn ipsec-sa tunnel <name>

Additional Information

ikemgr.log （必要ごみログレベル)
以下のコマンドを実行しますCLI両方のピアで

>less mp-log ikemgr.log
(scroll down, PgDn, or shift+G to go to bottom, or type /sharedkey + hit Enter)

2022-06-27 16:41:23 [DUMP] sharedkey
2022-06-27 16:41:23 [DUMP]:
70616c6f 313233           <-------------- Does not match

2022-06-27 16:41:23 [DUMP]: sharedkey
2022-06-27 16:41:23 [DUMP]:
4261644b 657931           <-------------- Does not match

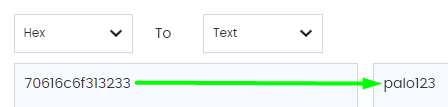

もし、あんたが変換70616c6f313233 16 進数から英数字に変換すると、次のようになります。 palo123
psk良い

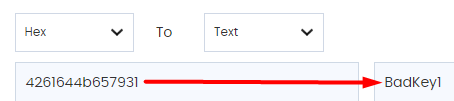

もし、あんたが変換4261644b657931 16 進数から英数字に変換すると、次のようになります。不良キー1
psk 悪い

上記でわかるように、私たちは、事前共有鍵ふたつの間にVPNピアファイアウォール一致していません- これが原因ですVPNトンネルが正常に形成されない

上記のメッセージを出力するには、「ikemgr」プロセスをログレベル「ダンプ」に設定する必要があります。
方法一時的にike デバッグレベルを「ダンプ」に設定します。

> debug ike global on dump

完了したら、いつもike デバッグレベルを「通常」に戻します。

> debug ike global on normal
