Die IPSec-Phase-1-Aushandlung schlägt fehl, da "NO_PROPOSAL_CHOSEN" in den Systemprotokollen angezeigt wird - DH Gruppenkonflikt in Phase 1
40668
Created On 08/02/22 18:18 PM - Last Modified 05/27/25 21:35 PM
Symptom
- VPN Tunnel kam nicht hoch oder ging runter
- Systemprotokolle, die "kein Vorschlag ausgewählt" anzeigen.
- Systemprotokolle, die "<IKEGateway> nicht authentifiziert NO_PROPOSAL_CHOSEN empfangen anzeigen, müssen Sie möglicherweise die Einstellungen überprüfen IKE .
- CLI Befehlsausgaben auf den beiden Peer-Firewalls anzeigen, die unterschiedliche DH Gruppen anzeigen (Beispiel: DH Gruppe 20 vs DH . Gruppe 14)
- Paketerfassung mit "NO_PROPOSAL_CHOSEN" in den IKE Paketen (UDP Port 500)

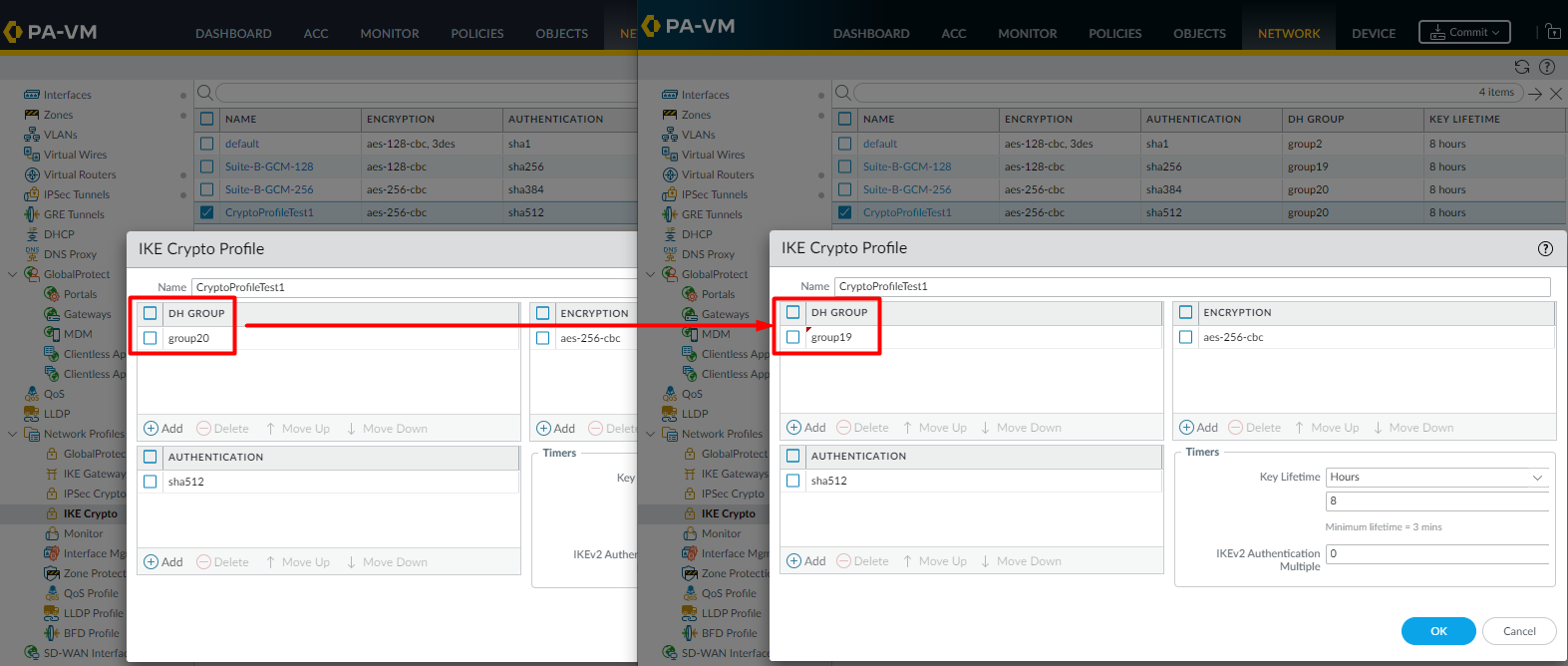

Web UI
Navigieren Sie zu Network > Crypto Profile > bearbeiten Sie IKE das Crypto Profile > IKE bearbeiten Sie die Gruppe Führen Sie auf beiden VPN Peers DH die
CLI
folgenden Befehle über CLI
>show vpn gateway name <name>
FW1> show vpn gateway name IKEGatewayTest1
GwID Name Peer-Address/ID Local Address/ID Proposals
1 IKEGatewayTest1 203.0.113.200 203.0.113.100 [PSK][DH20][AES256][SHA512]
FW2> show vpn gateway name IKEGatewayTest1
GwID Name Peer-Address/ID Local Address/ID Proposals
1 IKEGatewayTest1 203.0.113.100 203.0.113.200 [PSK][DH19][AES256][SHA512]

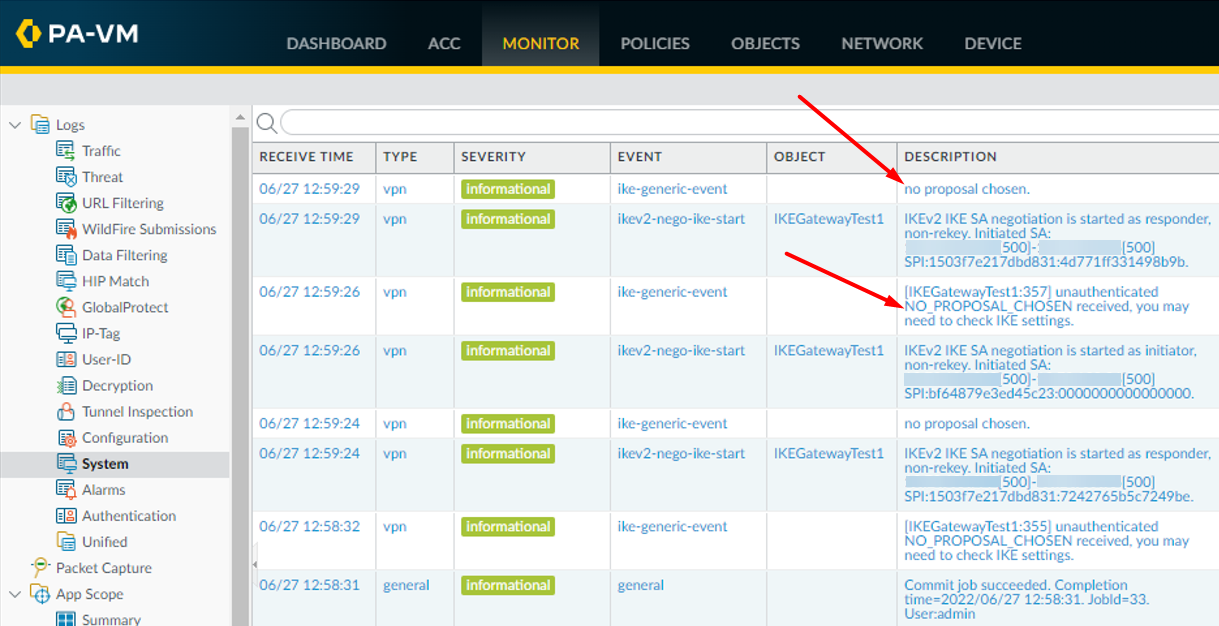

Systemprotokolle
Navigieren Sie zu Überwachen > Systemprotokolle

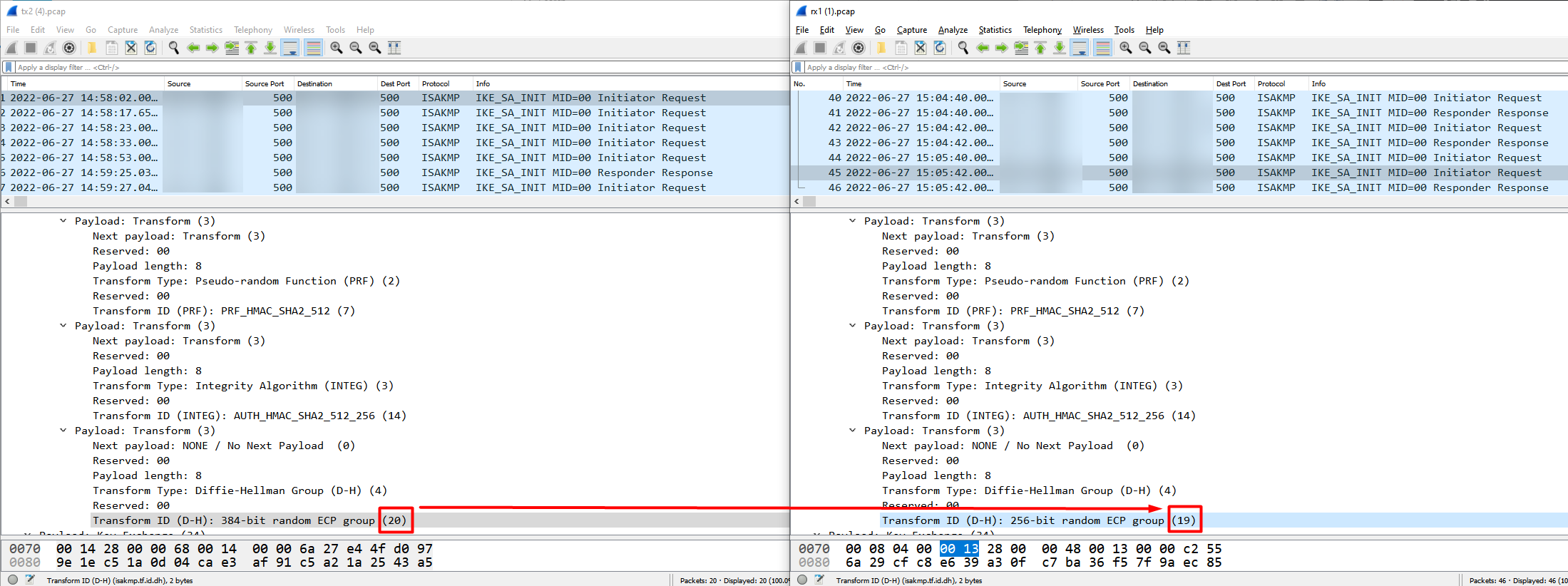

Wireshark Nehmen Sie eine Paketerfassung auf beiden Peers vor und öffnen Sie sie in Wireshark
nebeneinander
. Dies führt dazu, dass die VPN Aushandlung mit dieser Meldung fehlschlägt:
ikemgr.log
Führen Sie den folgenden Befehl über CLI auf beiden VPN Peers aus
>less mp-log ikemgr.log
2022-06-27 12:10:41 [ERR ]: Proposal Unmatched.! 2022-06-27 12:10:41 [PWRN]: [IKEGatewayTest1:360] IKEv2 proposal doesn't match, please check crypto setting on both sides. 2022-06-27 12:10:41 [PERR]: no proposal chosen. 2022-06-27 12:11:40 [PWRN]: [IKEGatewayTest1:354] unauthenticated NO_PROPOSAL_CHOSEN received, you may need to check IKE settings.
Environment
- PAN-OS
- Palo Alto Netzwerke firewall , die mit IPSec-Tunnel VPN konfiguriert sind
Cause
Dieses Problem tritt auf, wenn die beiden VPN Peers in DH der Gruppe nicht übereinstimmen
Resolution

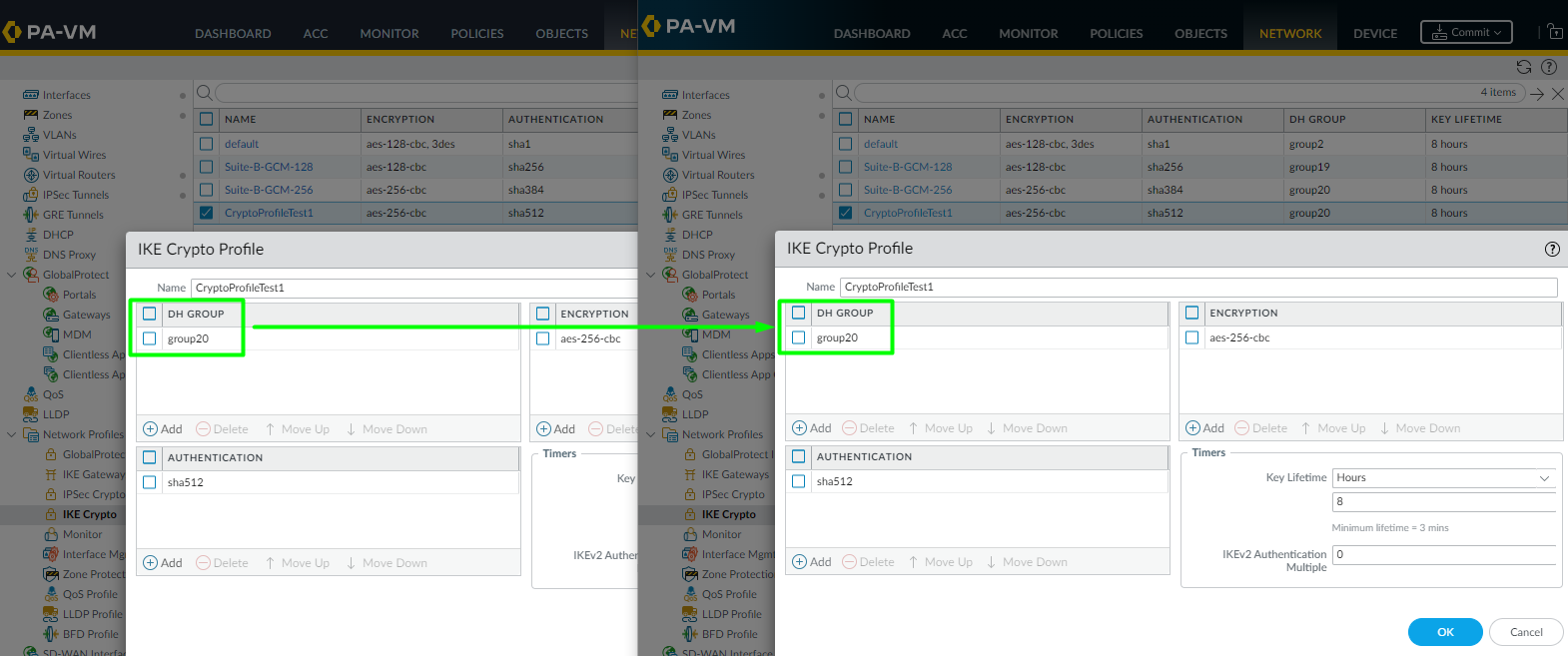

- Konfigurieren Sie beide Seiten so VPN , dass sie über einen übereinstimmenden DH Gruppenalgorithmus verfügen
(Wenn es sich bei Ihrem Peer um einen anderen Anbieter firewallhandelt, führen Sie VPN die entsprechende Konfigurationsänderung der DH Phase-1-Gruppe durchfirewall, wenn sie die Ursache für die Nichtübereinstimmung sind.)
- Ausführen eines Commits
- Führen Sie die folgenden Befehle jeweils einige Male auf beiden VPN Peer-CLIs firewall aus, damit sie neu initiiert und gebildet werden:
>clear vpn ike-sa gateway <name> >clear vpn ipsec-sa tunnel <name>
