La négociation IPSec Phase 1 échoue avec « NO_PROPOSAL_CHOSEN » dans les journaux système - Incompatibilité de chiffrement dans la phase 1
12848
Created On 07/27/22 22:09 PM - Last Modified 05/09/23 05:55 AM
Symptom
- VPN Le tunnel ne monte pas ou ne descend pas
- Journaux système indiquant « Aucune proposition choisie ».
- Journaux système affichant « <IKEGateway> non authentifié NO_PROPOSAL_CHOSEN reçu, vous devrez peut-être vérifier IKE les paramètres »
- CLI afficher les sorties de commande sur les deux pare-feu homologues montrant des algorithmes de chiffrement différents (Exemple : AES-256 vs 3DES)
- Packet Capture montrant « NO_PROPOSAL_CHOSEN » dans les IKE paquets (UDP port 500)

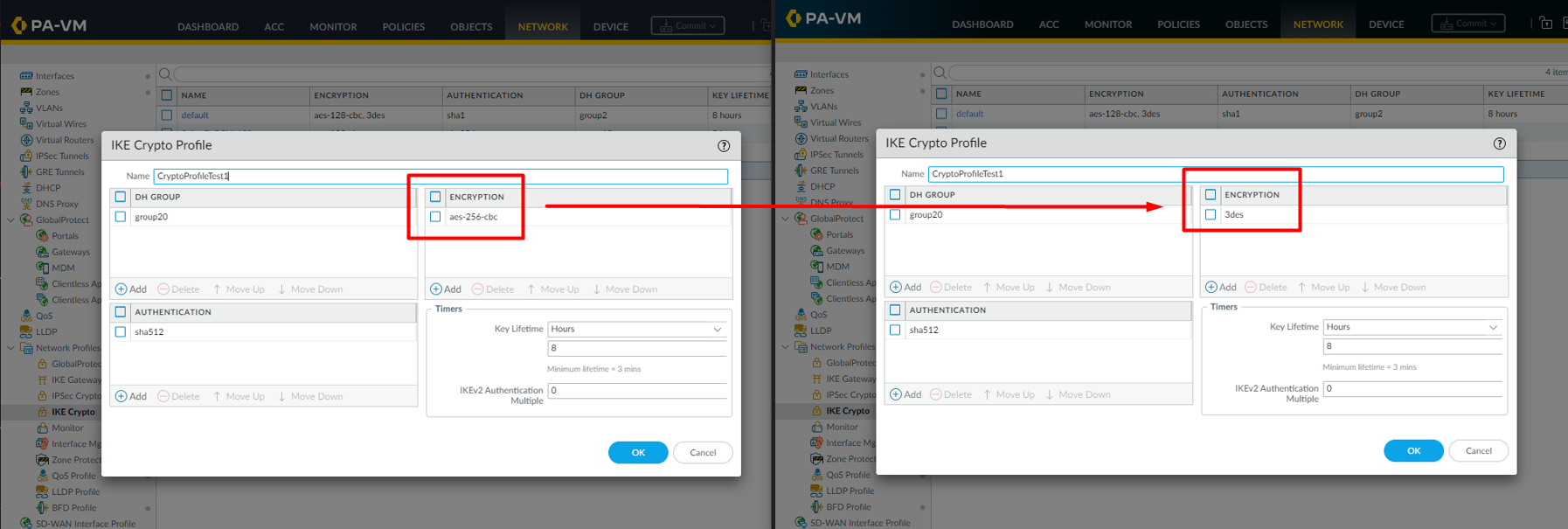

Web UI
Accédez à Profil de chiffrement > IKE réseau > modifiez le IKE profil de chiffrement > modifiez le chiffrement

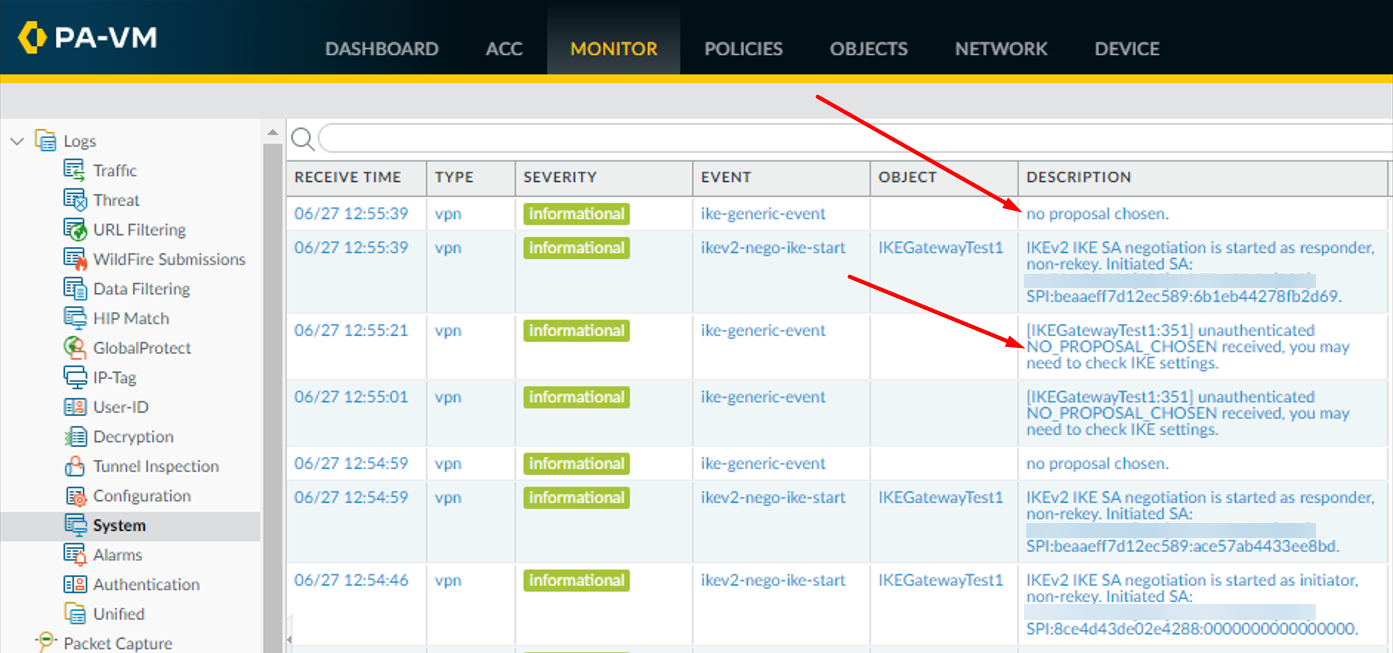

Journaux système
Accédez à Surveiller > les journaux système
CLI
Sur les deux homologues, exécutez la ou les VPN commandes ci-dessous via CLI
>show vpn gateway name <name>
FW1> show vpn gateway name IKEGatewayTest1
GwID Name Peer-Address/ID Local Address/ID Proposals
1 IKEGatewayTest1 203.0.113.200 203.0.113.100 [PSK][DH20][AES256][SHA512]
FW2> show vpn gateway name IKEGatewayTest1
GwID Name Peer-Address/ID Local Address/ID Proposals
1 IKEGatewayTest1 203.0.113.100 203.0.113.200 [PSK][DH20][3DES][SHA512]

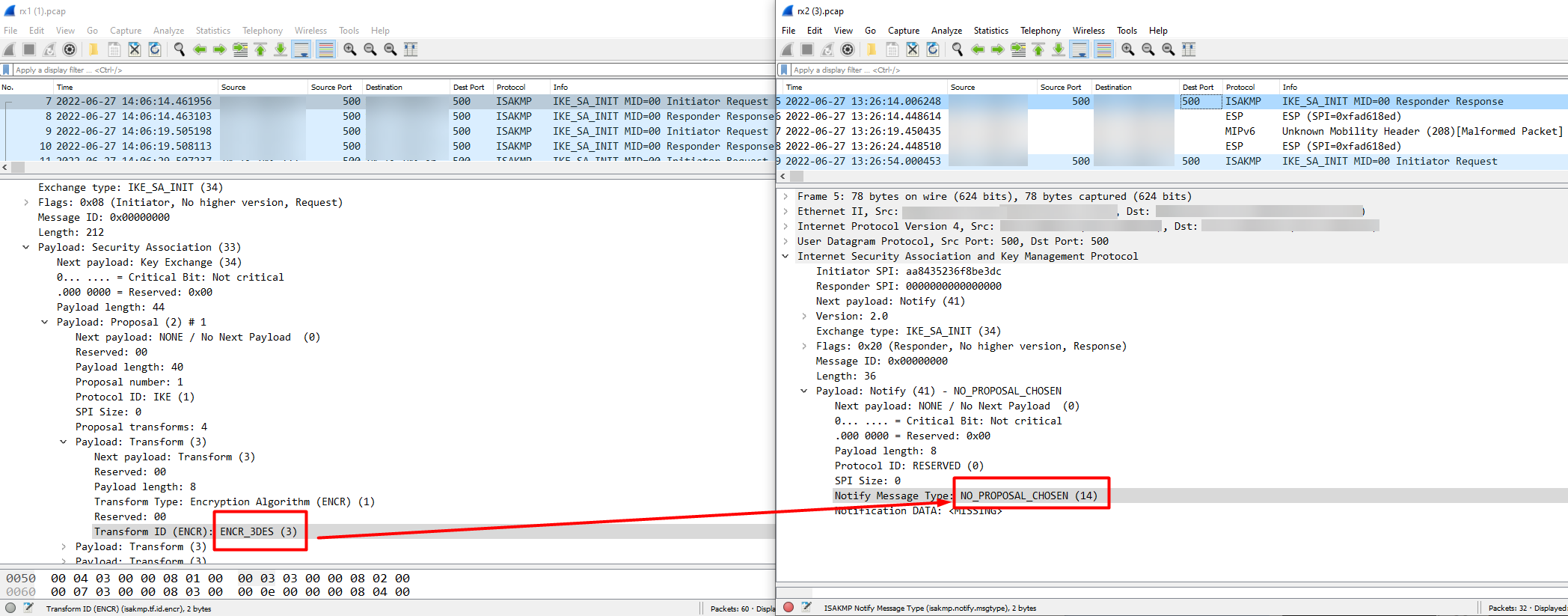

Requin fil
Prenez une capture de paquets sur les deux pairs et ouvrez-les dans Wireshark côte à côte
ikemgr.log
Exécutez la commande ci-dessous via CLI sur les deux VPN pairs
>less mp-log ikemgr.log
2022-06-27 12:10:41 [ERR ]: Proposal Unmatched.! 2022-06-27 12:10:41 [PWRN]: [IKEGatewayTest1:360] IKEv2 proposal doesn't match, please check crypto setting on both sides. 2022-06-27 12:10:41 [PERR]: no proposal chosen. 2022-06-27 12:11:40 [PWRN]: [IKEGatewayTest1:354] unauthenticated NO_PROPOSAL_CHOSEN received, you may need to check IKE settings.Remarque: Plus d’informations peuvent être vues si ikemgr est mis au niveau de débogage, mais la capture de paquets comme vu ci-dessus est suffisante pour diagnostiquer et résoudre ce problème
Environment
PAN-OS
Palo Alto Networks firewall configuré avec IPSec VPN Tunnel
Cause
Ce problème se produit lorsque les deux VPN homologues ont une incompatibilité dans l’algorithme de chiffrement
Resolution

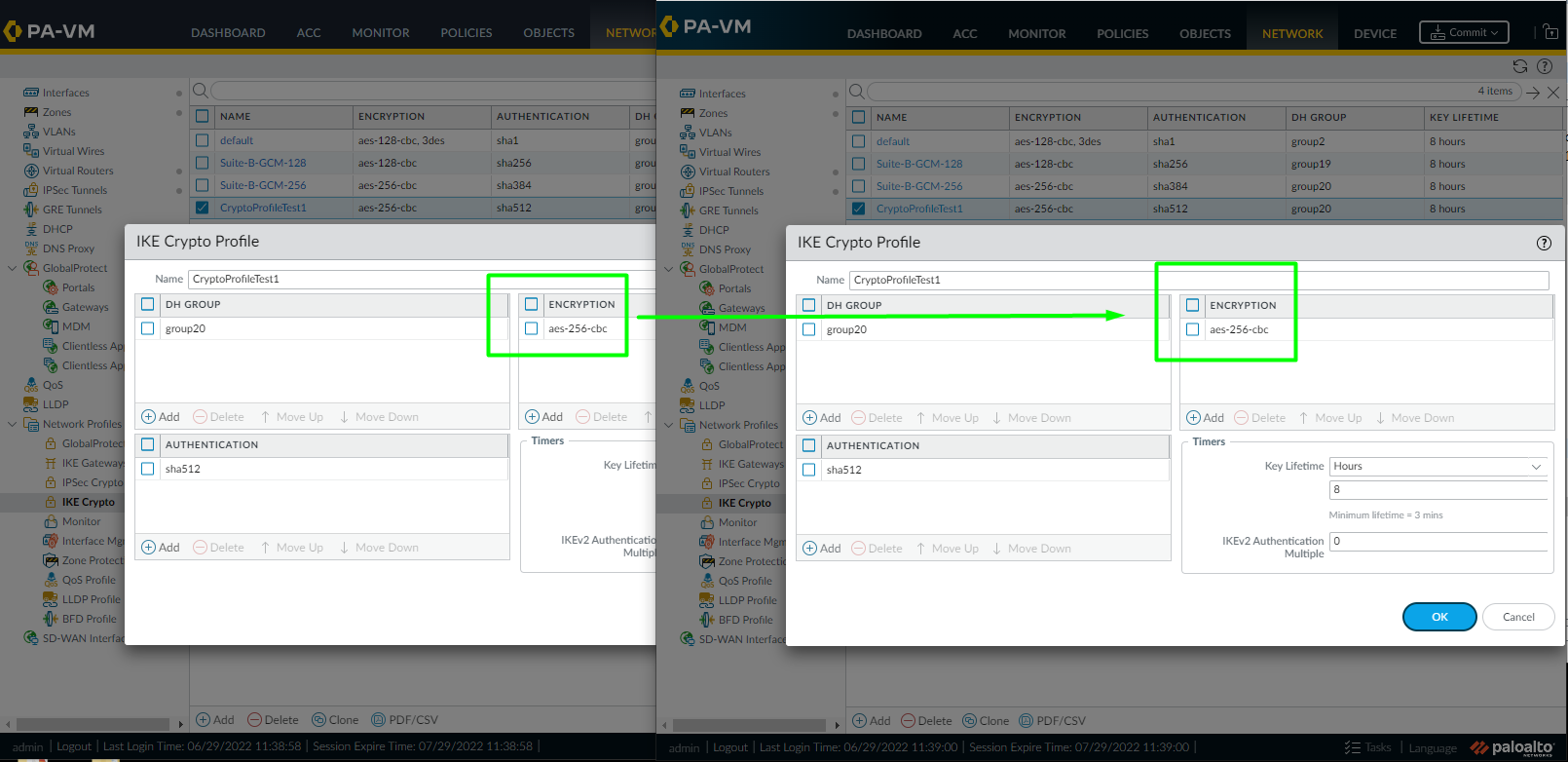

- Configurer les VPN deux homologues pour qu’ils disposent d’un algorithme de chiffrement correspondant
(Dans l’exemple ci-dessus, deux pare-feu Palo Alto Networks ont été utilisés comme VPN homologues. Si votre VPN homologue est un fournisseur firewalldifférent, effectuez sa modification de configuration équivalente/identique à la phase 1 du chiffrement sur son firewall s’il est à l’origine de l’incompatibilité)
- Effectuer une validation
- Exécutez les commandes ci-dessous plusieurs fois chacune sur les deuxVPN CLI homologues firewall pour les initier et les former VPN
>clear vpn ike-sa gateway <name> >clear vpn ipsec-sa tunnel <name>
