IPSec トンネルは、カプセル化エラーが原因でドロップされたトンネルトラフィックでアップしません

IPSec トンネルは、カプセル化エラーが原因でドロップされたトンネルトラフィックでアップしません

20202

Created On 07/11/22 00:55 AM - Last Modified 01/31/23 01:45 AM

Symptom

カプセル化エラーが原因で、IPSec トンネルが起動せず、トンネリングされたトラフィックがドロップされる
フェーズ 1 が失敗しています
ここにはないIKE/ISAKMPによって開始されたパケットfirewallピアに向かって
グローバルカウンタは、トンネリングされたトラフィックのフィルタリング中に、以下に示すようにカプセル化エラーを示します

flow_tunnel_encap_err     1      1 drop     flow    tunnel    Packet dropped: tunnel encapsulation error

cli から vpn ゲートウェイをテストすると、メッセージ「SA以下の例に示すように、ikemgr.log に「テスト開始が無視されました: トンネル構成が見つかりません。」

> test vpn ike-sa gateway <GATEWAY>
<DATE>  [INFO]: {    3:     }: <GATEWAY>: IKEv2 SA test initiate ignored: cannot find tunnel configuration

フローの基本的なデバッグは、トンネル解決の失敗によりドロップされた対象パケットを示しています

Packet enters tunnel encap stage, tunnel interface null
Resolving tunnels in multi-tunnel case for ifp:tunnel.x   <--------  x is the associated tunnel interface
Packet dropped, tunnel resolution failure

Environment

次世代 Firewall
PAN-OS 10.1.5、10.1.6
IPSec が構成され、別の次世代で終了する Firewall

Cause

WebUI から有効に見えても、IPSec トンネル構成が無効になっている

無効になっているかどうかを確認するには、次のコマンドを実行します

admin@firewall(active)> configure
admin@firewall(active)# show network tunnel ipsec ShapeTX_AWS_Tunnel
  tunnel-interface tunnel.1;
  disabled yes;                                        <-------------------- DISABLED
  comment "Left IPSEC tunnel to AWS";

Resolution

WebUI または WebUI から IPSec トンネル構成を有効にします。CLI

WebUI から:

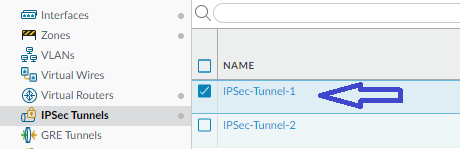

から通信網> IPSec トンネル> IPSec トンネル構成を選択します

選択する有効

専念変更点

からCLI:

> configure
Entering configuration mode
# set network tunnel ipsec <Name of IPSec Tunnel> disabled no
# commit
