Le tunnel IPSec ne sera pas détecté avec le trafic tunnelisé abandonné en raison d’une erreur d’encapsulation

• Le tunnel IPSec ne s’affiche pas et le trafic tunnelisé est abandonné en raison d’une erreur d’encapsulation
• La phase 1 échoue
• Il n’y a pas IKEde paquets initiésISAKMP par le firewall peer vers
• Global Counters affiche l’erreur d’encapsulation comme indiqué ci-dessous lors du filtrage du trafic tunnelisé

flow_tunnel_encap_err     1      1 drop     flow    tunnel    Packet dropped: tunnel encapsulation error

• Le test de la passerelle VPN à partir de l’interface de ligne de commande renvoie le message «SA Test Launch ignored: Cannot Find Tunnel Configuration. » dans ikemgr.log comme indiqué ci-dessous

> test vpn ike-sa gateway <GATEWAY>
<DATE>  [INFO]: {    3:     }: <GATEWAY>: IKEv2 SA test initiate ignored: cannot find tunnel configuration

• Le débogage de base de Flow montre un paquet intéressant abandonné en raison d’un échec de résolution de tunnel

Packet enters tunnel encap stage, tunnel interface null
Resolving tunnels in multi-tunnel case for ifp:tunnel.x   <--------  x is the associated tunnel interface
Packet dropped, tunnel resolution failure

• Prochaine génération Firewall
• PAN-OS 10.1.5, 10.1.6
• IPSec configuré et se terminant sur une autre nouvelle génération Firewall

admin@firewall(active)> configure
admin@firewall(active)# show network tunnel ipsec ShapeTX_AWS_Tunnel
  tunnel-interface tunnel.1;
  disabled yes;                                        <-------------------- DISABLED
  comment "Left IPSEC tunnel to AWS";

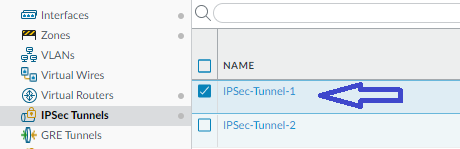

1. Dans Tunnels réseau > IPSec > sélectionnez la configuration du tunnel IPSec

2. Sélectionnez Activer

3. Commettre Changements

> configure
Entering configuration mode
# set network tunnel ipsec <Name of IPSec Tunnel> disabled no
# commit
