IPSec-Tunnel kommt nicht mit getunneltem Datenverkehr, der aufgrund eines Kapselungsfehlers unterbrochen wurde

• IPSec-Tunnel wird nicht angezeigt, und getunnelter Datenverkehr wird aufgrund eines Kapselungsfehlers verworfen
• Phase 1 schlägt fehl
• Es gibt keine IKE/ISAKMP Pakete, die firewall vom Towards Peer initiiert werden
• Globale Leistungsindikatoren zeigen beim Filtern nach getunneltem Datenverkehr einen Kapselungsfehler an, wie unten gezeigt

flow_tunnel_encap_err     1      1 drop     flow    tunnel    Packet dropped: tunnel encapsulation error

• Beim Testen des VPN-Gateways über die CLI wird die Meldung "SA Test initiate ignored: cannot find tunnel configuration." in ikemgr zurückgegeben.log wie unten gezeigtes Beispiel

> test vpn ike-sa gateway <GATEWAY>
<DATE>  [INFO]: {    3:     }: <GATEWAY>: IKEv2 SA test initiate ignored: cannot find tunnel configuration

• Flow Basic Debug zeigt interessantes Paket, das aufgrund eines Fehlers bei der Tunnelauflösung verworfen wurde

Packet enters tunnel encap stage, tunnel interface null
Resolving tunnels in multi-tunnel case for ifp:tunnel.x   <--------  x is the associated tunnel interface
Packet dropped, tunnel resolution failure

• Nächste Generation Firewall
• PAN-OS 10.1.5, 10.1.6
• IPSec konfiguriert und beendet auf einer anderen nächsten Generation Firewall

admin@firewall(active)> configure
admin@firewall(active)# show network tunnel ipsec ShapeTX_AWS_Tunnel
  tunnel-interface tunnel.1;
  disabled yes;                                        <-------------------- DISABLED
  comment "Left IPSEC tunnel to AWS";

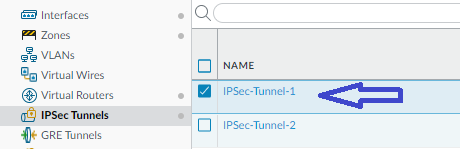

1. Wählen Sie unter Netzwerk > IPSec-Tunnel > die IPSec-Tunnelkonfiguration aus.

2. Wählen Sie Aktivieren aus.

3. Begehen Änderungen

> configure
Entering configuration mode
# set network tunnel ipsec <Name of IPSec Tunnel> disabled no
# commit
