配置GREPaloAlto 防火墙之间的隧道
41754
Created On 06/30/22 13:17 PM - Last Modified 10/17/25 13:32 PM
Objective
- GRE 隧道配置在文档
- 本文提供了额外的帮助来配置GRE两个 PaloAlto 防火墙之间的隧道以到达服务器后面的服务器为例FirewallB在GRE隧道
Environment
- 帕洛阿尔托 Firewall
- 支持的PAN-OS.
- GRE 隧道
Procedure

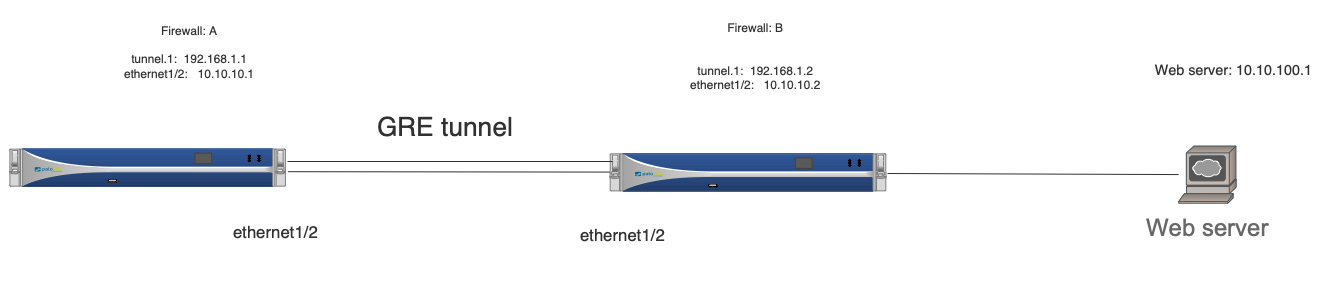

拓扑：
两个防火墙的 Ethernet1/2 都预先配置了IP地址按照图表。
FirewallA:
1. 登录到GUI帕洛阿尔托firewallA并配置隧道接口
- 导航到网络 -> 接口 -> 隧道 -> 单击添加
- 输入接口号并在“配置”选项卡下选择虚拟路由器和区域

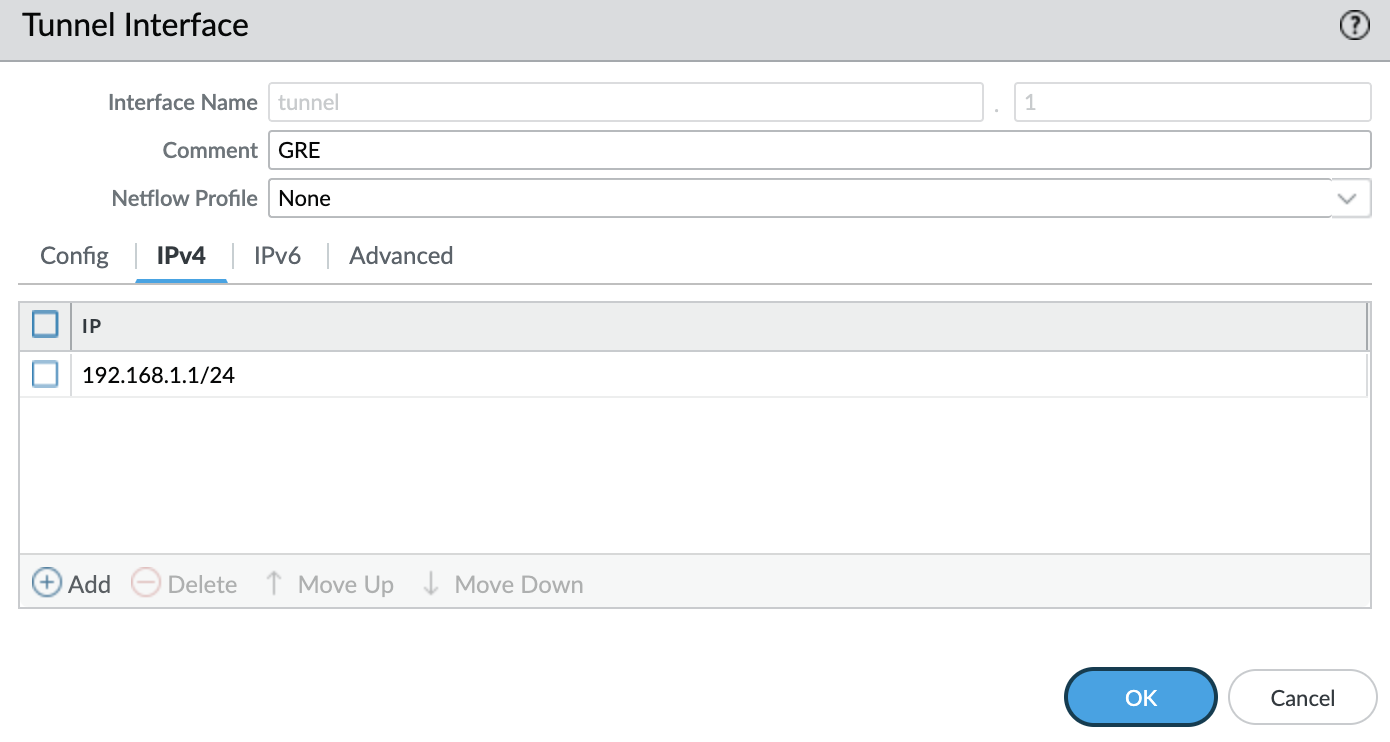

- 在“IPv4”选项卡下输入IP地址

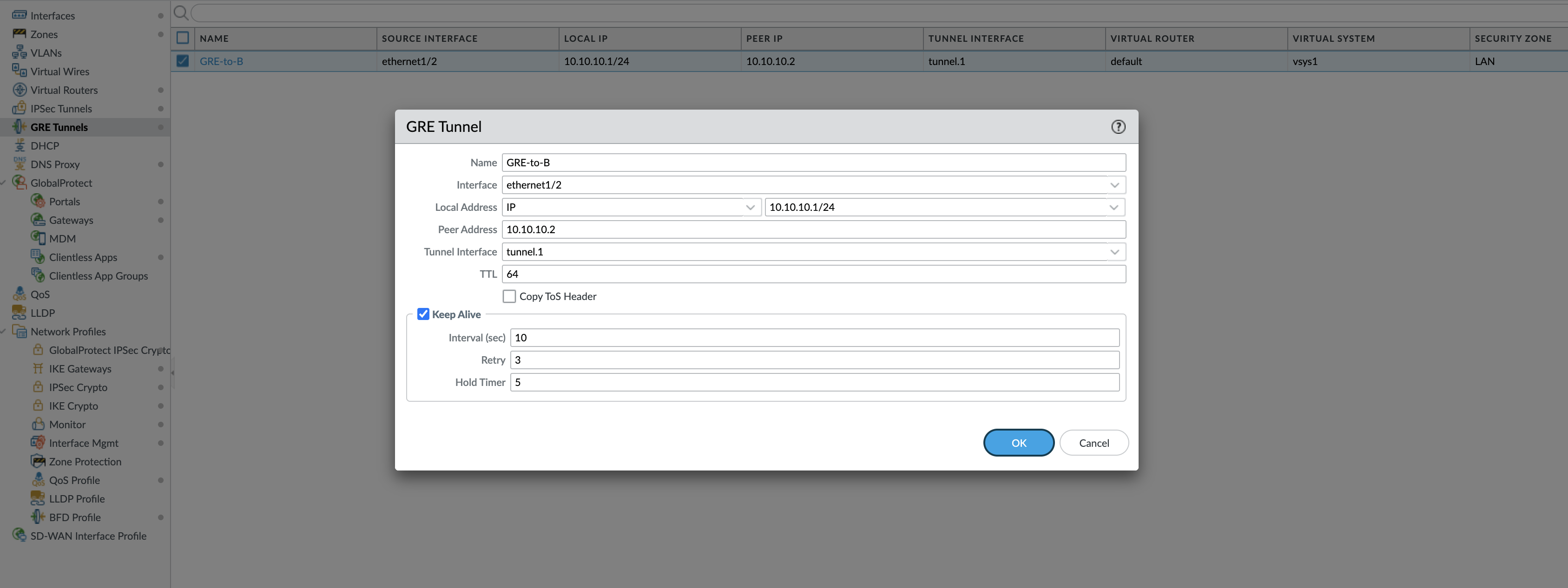

2.配置GRE隧道
- 导航到网络 ->GRE隧道->点击“添加”
- 如图所示，输入接口、本地地址、对等地址和隧道接口

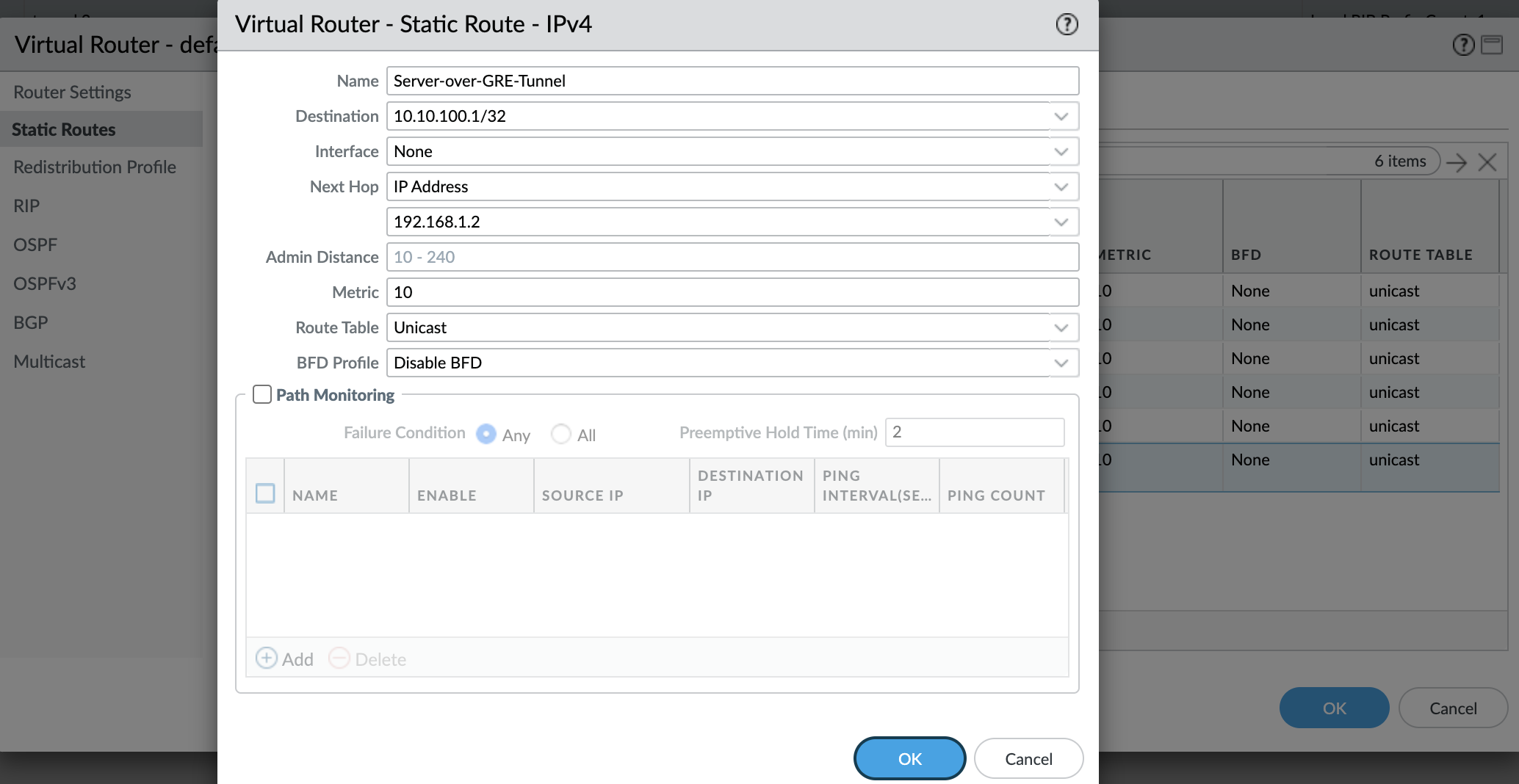

3.配置一条静态路由通过以下方式到达远程网络GRE隧道
- 导航到网络 -> 虚拟路由器 -> 编辑虚拟路由器 -> 静态 -> 在 IPv4 下添加
- 如图配置静态路由
4.配置安全policy允许交通通过GRE. 在这个例子中，GRE interface 和 inside interface 是同一区域的一部分，因此 Intrazonepolicy允许流量。
5. 犯罪
FirewallB:
1. 登录到GUI帕洛阿尔托firewallB并配置隧道接口
- 导航到网络 -> 接口 -> 隧道 -> 单击添加
- 输入接口号并在“配置”选项卡下选择虚拟路由器和区域

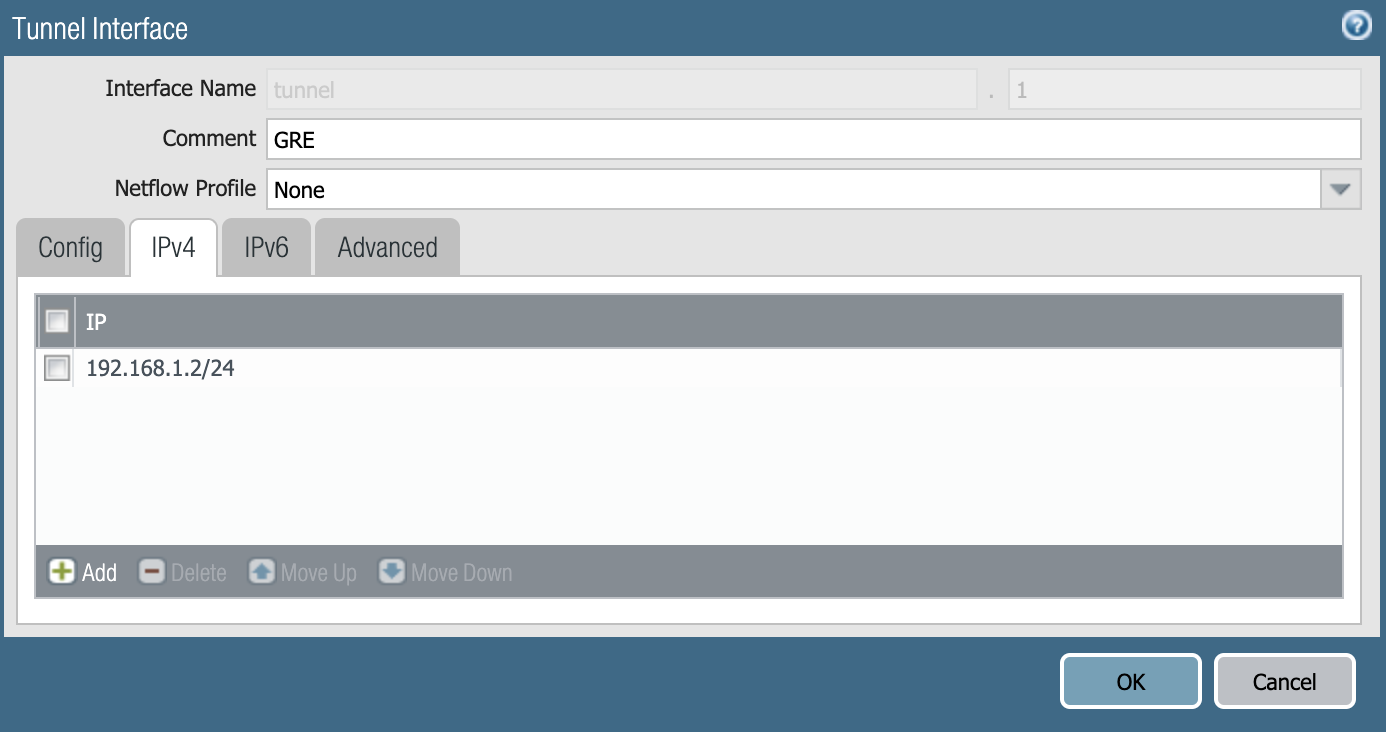

- 在“IPv4”选项卡下输入IP地址

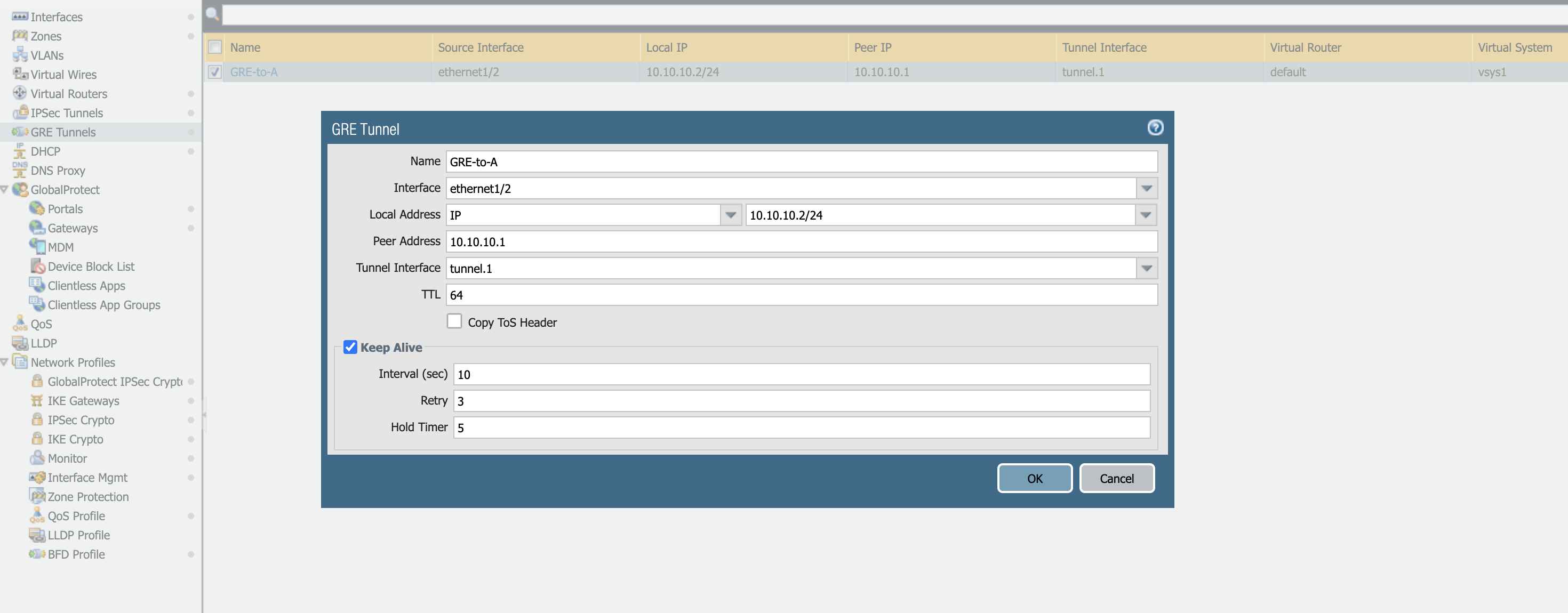

2.配置GRE隧道
- 导航到网络 ->GRE隧道->点击“添加”
- 如图所示，输入接口、本地地址、对等地址和隧道接口
3.配置安全policy允许交通通过GRE. 在这个例子中，GRE interface 和 inside interface 是同一区域的一部分，因此 Intrazonepolicy允许流量。
4. 犯罪
确认：
从FirewallA登录到CLI并 ping 远程服务器 10.10.100.1
admin@sanwall> ping source 192.168.1.1 host 10.10.100.1
PING 10.10.100.1 (10.10.100.1) from 192.168.1.1 : 56(84) bytes of data.
64 bytes from 10.10.100.1: icmp_seq=1 ttl=64 time=12.8 ms
64 bytes from 10.10.100.1: icmp_seq=2 ttl=64 time=12.0 ms
64 bytes from 10.10.100.1: icmp_seq=3 ttl=64 time=12.9 ms
