標準VPN複数によるトンネルのフラッピングIKEセッション。

標準VPN(サードパーティVPN) トンネルは羽ばたき続けます。

• 毎回IKEキー再生成セッションが発生すると、multiple_ike_session イベントが作成され、標準 VPN がフラップします。

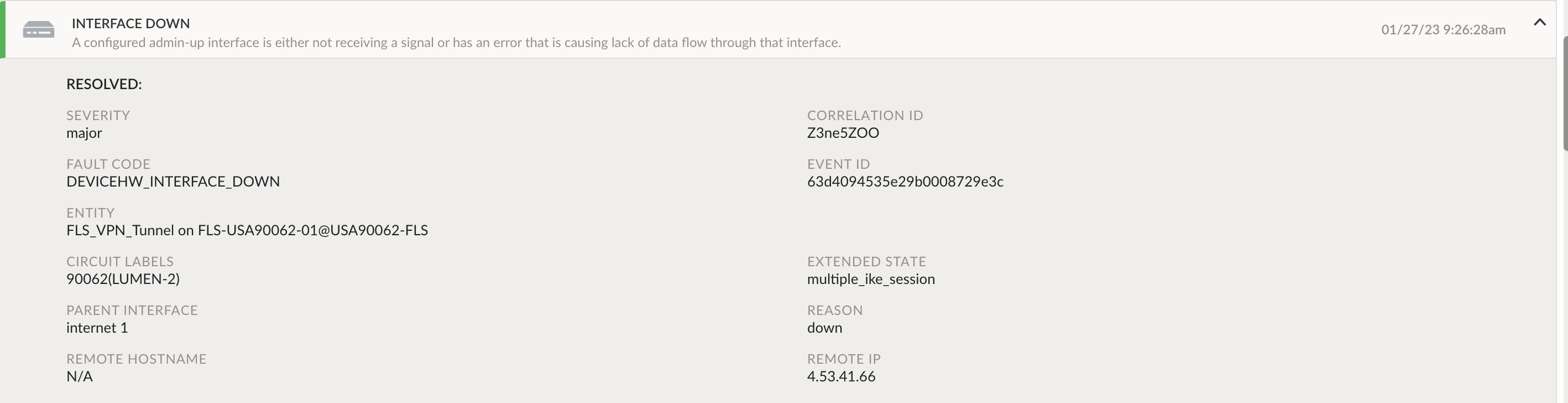

• 以下はアラームで見られます。つまり、拡張状態は「multiple_ike_session」を示し、理由は「down」と表示されます。

• から以下のコマンドを実行すると、次のログが表示されます。 CLI

debug logs dump tunnelmgr
debug logs dump tunnelmgr | grep "yyyy-mm-dd"

2023-01-27T14:01:54.872 inf tunnelmgr  4430   tunnelmgr             SetServiceLinkStatus sl:sl1, state:{extended_state:multiple_ike_session, local_ip:64.129.7
2.156, remote_ip:4.53.41.66, state:down}
2023-01-27T14:02:33.872 inf tunnelmgr  4430   tunnelmgr             SetServiceLinkStatus sl:sl1, state:{extended_state:multiple_ike_session, local_ip:64.129.7
2.156, remote_ip:4.53.41.66, state:down}
2023-01-27T14:03:09.872 inf tunnelmgr  4430   tunnelmgr             SetServiceLinkStatus sl:sl1, state:{extended_state:multiple_ike_session, local_ip:64.129.7

• で次のコマンドを実行すると、CLI 、「Extended State : multiple_ike_session」が表示されます

dump servicelink summary all
dump interface status <interface>
dump servicelink summary slname=<name of the tunnel>

FLS-USA90062-01# dump servicelink summary all
-------------- SERVICE LINKS ----------------------------------
Total      : 1
TotalUP    : 1
TotalDown  : 0
---------------------------------------------------------------
SlDev       SlName                              Status ExtState                  ParentDev LocalIP            Peer               Type    IpsecProfile

---------------------------------------------------------------
sl1         FLS_VPN_Tunnel                      up     tunnel_up                eth2      64.129.72.156      4.53.41.66         IPsec   FLS_IPSEC_Profile_USA9
0062


FLS-USA90062-01# dump interface status FLS_VPN_Tunnel
 Interface : FLS_VPN_Tunnel
 Device : sl1
 ID : 1669909635099013945
 State : down
 Last Change : 2023-01-27 15:36:54.887 (13.128s ago)
 Address : 10.255.255.10/30
 Route : 0.0.0.0/0 via 10.255.255.10 metric 0
 Extended State : multiple_ike_session
 Remote IP : 4.53.41.66
 Local IP : 64.129.72.156
 DPDK Controlled : false


FLS-USA90062-01# dump servicelink status slname=FLS_VPN_Tunnel

ServiceLink : sl1
Interface                       : FLS_VPN_Tunnel
Description                     :
ID                              : 1674835650155005745
Type                            : service_link (ipsec)
Admin State                     : up
Alarms                          : enabled
NetworkContextID                :
IpfixCollectorContextID         :
IpfixFilterContextID            :
Scope                           : local
Directed Broadcast              : false
MTU                             : 1400
IP                              : static
  Address                       : 10.255.255.10/30
  Parent Interface              : internet 1
  Parent Device                 : eth2
Peer                            : 4.53.41.66
Service Endpoint                : FLS_FW
IPSec Profile                   : FLS_IPSEC_Profile_USA90062
  Authentication Type           : psk
  Local ID Type                 : local_ip
  Key Exchange                  : ikev2
  IKE Reauth                    : no
  IKE Lifetime                  : 4 hours
  IKE Remote Port               : 500
  IKE DH Group/Encryption/Hash  : ecp256/aes128/sha256
  ESP Lifetime                  : 1 hours
  ESP Encapsulation             : Auto
  ESP DH Group/Encryption/Hash  : ecp256/aes128/sha256
  DPD Enabled                   : yes
  DPD Delay                     : 1
  DPD Timeout                   : 5
Authentication Override
  Authentication Type   : psk
  Local ID Type         : local_ip

Device          : sl1
State           : up
Last Change     : 2023-01-27 17:27:02.967 (83h41m37s ago)
Address         : 10.255.255.10/30
  Route         : 0.0.0.0/0 via 10.255.255.10 metric 0
Extended State : multiple_ike_session
IPSec Algo      : AES_CBC_128_HMAC_SHA2_256_128
Ike Algo        : AES_CBC_128HMAC_SHA2_256_128
Remote IP       : 4.53.41.66
Local IP        : 64.129.72.156
IkeLastRekeyed  : 2023-01-31 04:39:26.589020385 +0000 UTC
IkeNextRekey    : 2023-01-31 08:37:00.589021465 +0000 UTC
IPsecLastRekeyed: 2023-01-31 04:36:07.897312962 +0000 UTC
IPsecNextRekey  : 2023-01-31 05:29:44.897314592 +0000 UTC
DPDK Controlled : false



Peer configured on interface
    Ipv4Addr: 4.53.41.66

---------------------------------------------------------------
                 Liveliness probe status
---------------------------------------------------------------
liveliness probe not present

の両端VPNトンネルはアクティブ モードでした (顧客はトンネルの側でアクティブ モードを有効にしていました)。

IPSec トンネルを構築する際、トンネルの反対側 (顧客側) でパッシブ モードを有効にする必要があります。 エンドポイントはパッシブ/レスポンダーのみにする必要があります。 トンネルが起動するように、顧客側 (ベンダー側) でモードをアクティブからパッシブに変更します。
