PA-5400 シリーズQSFPログなしで電源がオフになったポート (親ポートと子ポートの概念)

ログなしでインターフェースがパワーダウンする問題。

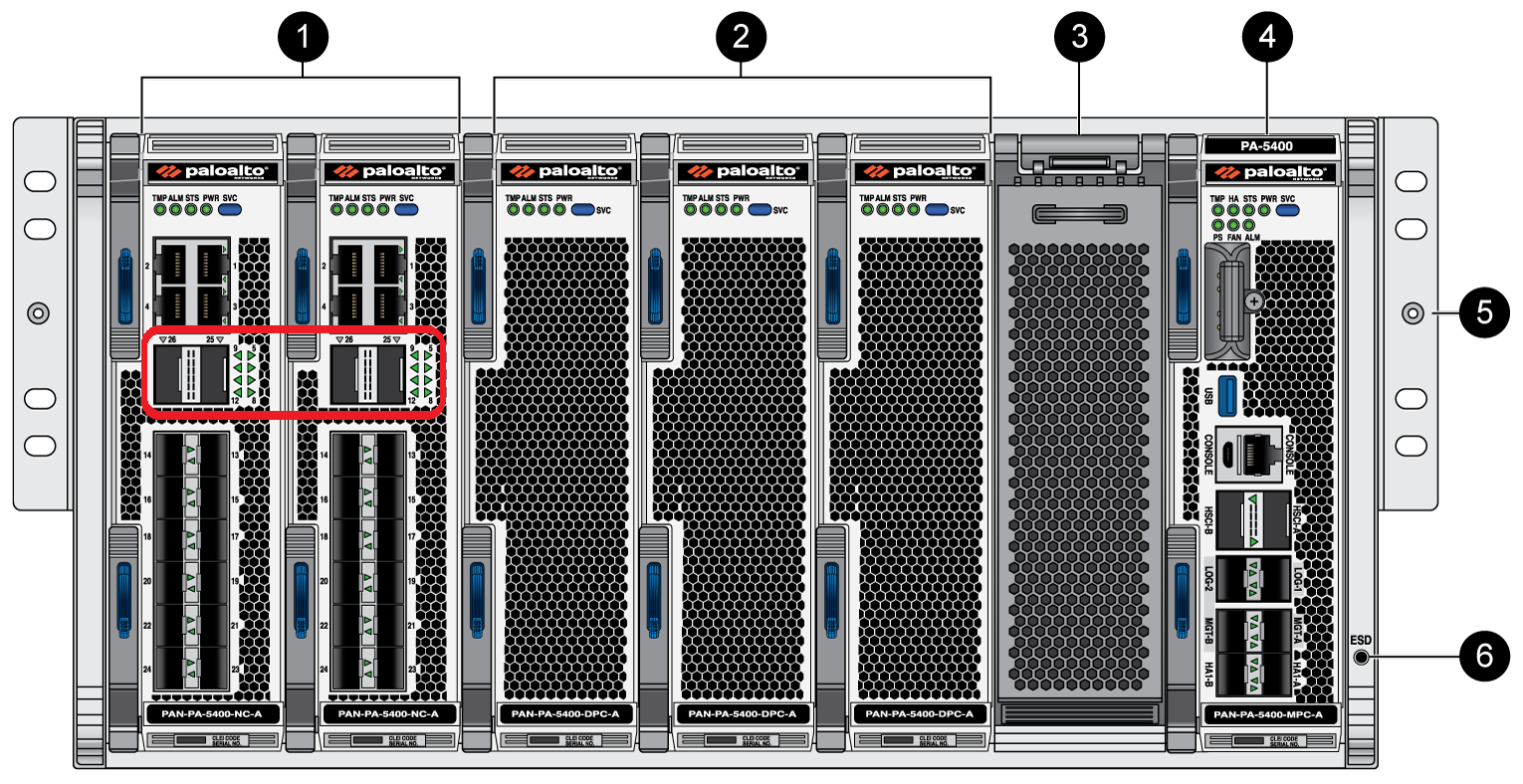

のPA-5450フロントパネルには以下の参照がありますQSFP+ ポート。

上記のデバイスでは、親ポートは Interface 1/26 と Interface 1/25 です。

親インターフェイス 1/25 --> 子ポート 5 ～ 8
親インターフェイス 1/26 --> 子ポート 9 ～ 12

2 つの 40/100 Gbps がありますQSFP+/QSFP28 ポート PA-5450

1. ブレークアウト ケーブルをサポート (子ポート 5 ～ 8 および 9 ～ 12)
2. 子ポートは 10/25 Gbps をサポート

のPA-5450、ポート 13 ～ 24 は 1/10 Gbps をサポートSFP/SFP + ポート

に含まれるブレイクアウト インターフェイス機能PA-5400シリーズ

現在PAN-OS10.0 以降では、ブレイクアウト ポート機能が導入されました。PA- 7kとPA-5kシリーズ

ネゴシエーションに基づいてファイアウォールにケーブルが挿入されると、brdagent はそれに応じて設定を行います。

自動モードでは、brdagent はインターフェイスに応じてグループ内の子ポートを構成します。つまり、QSFP28 またはQSFP+。

子ポートが構成されている場合、つまりブレークアウトによって、親ポートの電源がオフになります。

要約する：

1. でブレイクアウト ポートを設定する場合PA-5400シリーズでは、子ポートまたは親ポートのみを構成できますが、両方を構成することはできません。 ポート 25 を構成している場合、ポート 5 ～ 8 を構成することはできません。

2. のアーキテクチャPA-5400シリーズはに似ていますPA-7000親子ポート構成に関してはシリーズ。

3.PA-5400シリーズはブレイクアウト ケーブルをサポートします

Hardware – ネットワーク カード (NC ):

a) 子ポートは 10/25 Gbps をサポート

b) ポート 1 ～ 4: 4 つの 1/10 Gbps ポート

c) ポート 25 - 26: 2 つの 40/100 GbpsQSFP +/QSFP28 ポート

d) ポート 13 ～ 24: 12 個の 1/10 GbpsSFP /SFP + ポート
