PA-5400 Puertos de la serie apagados sin registros (concepto de QSFP puerto primario y secundario)
Symptom
El problema con la interfaz que se apaga sin registros.

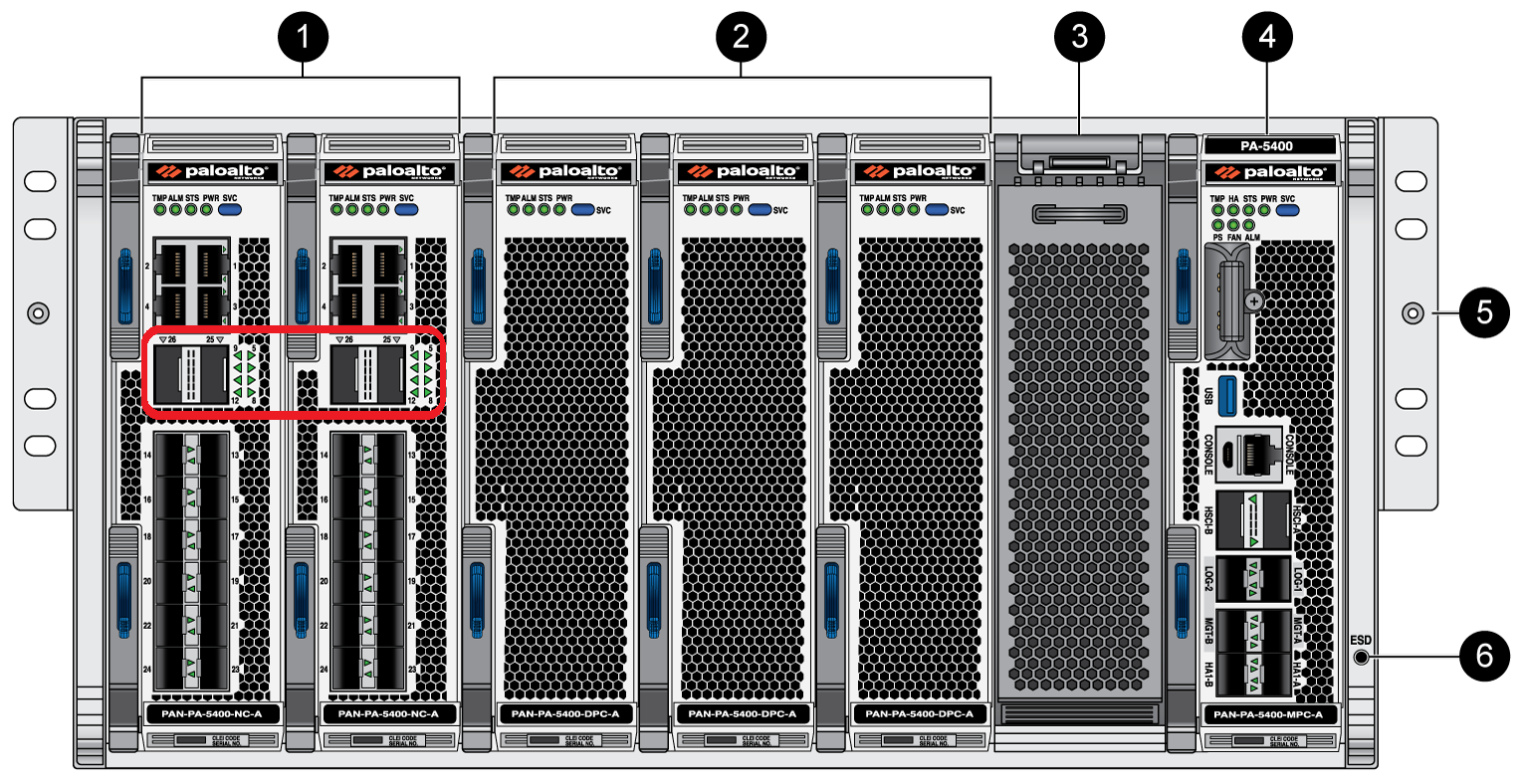

El PA-5450 panel frontal tiene los puertos + a los que se hace QSFPreferencia a continuación.
En el dispositivo mencionado anteriormente, los puertos principales son
Interfaz 1/26 e Interfaz 1/25 Interfaz principal 1/25 --> Puertos secundarios 5-8 Interfaz principal 1/26 --> Puertos secundarios
9-12
Hay dos puertos 40/100 Gbps QSFP+/QSFP28 en PA-5450
1. Soporta cables de conexión (puertos secundarios 5 – 8 y 9 – 12)2.
Los puertos secundarios admiten 10/25 Gbps de
entrada, los puertos 13-24 admiten puertos de PA-54501/10 Gbps SFP/SFP+
Environment
PA-5450 y PA-5400 series
Cause
Función de interfaz de ruptura incluida en PA-5400 la serie
Resolution
A partir de 10.0 y superior, la función de puerto de PAN-OS ruptura se introdujo en PA-las series 7k y PA-5k
Cuando se insertan cables en firewalls basados en la negociación, brdagent se configurará en consecuencia.
En modo automático, brdagent configurará los puertos secundarios en grupos dependiendo de las interfaces, es decir, QSFP28 o QSFP+.
Cuando se configura el puerto secundario, es decir, a través de la ruptura, el puerto padre se apagará.
Para resumir:
1. Al configurar puertos de ruptura en la PA-5400 serie, solo podemos configurar puertos secundarios o los puertos principales, pero no ambos. Si estamos configurando el puerto 25 no podemos configurar los puertos 5 - 8.
2. La arquitectura de la serie es similar a la serie cuando se trata de la PA-5400 PA-7000 configuración del puerto padre-hijo.
3. PA-5400 La serie soporta cables de conexión
Hardware – Tarjeta de red (NC):
a) Puertos secundarios compatibles con 10/25 Gbps
b) Puertos 1 - 4: Cuatro puertos de 1/10 Gbps
c) Puertos 25 - 26: Dos puertos 40/100 Gbps QSFP+/QSFP28
d) Puertos 13 a 24: Doce puertos 1/10 Gbps SFP/SFP+
