¿Se pueden configurar OSPF AS-los routers virtuales de próxima generación Firewall Resumen externo LSA(tipo 5)?
3822
Created On 10/21/22 09:03 AM - Last Modified 05/09/23 05:41 AM
Question

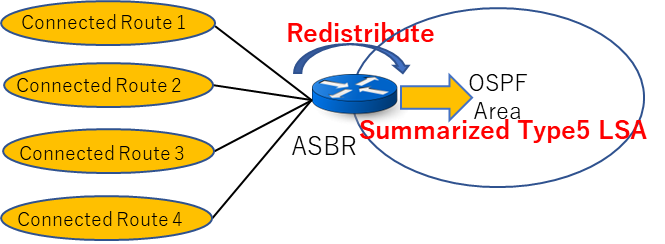

Los ASBR pueden redistribuir sus propias rutas externas al OSPF área como una ruta externa resumida.

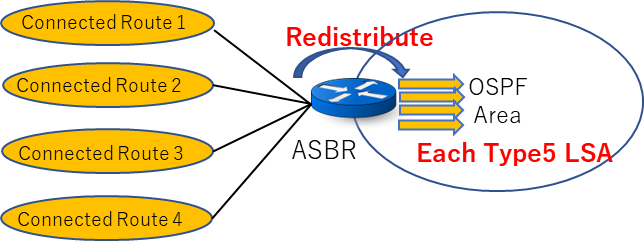

Sin este resumen, todas las rutas externas se redistribuyen al OSPF área como Externo LSAindividual AS-(Tipo-5).
¿Se pueden configurar OSPF AS-los routers virtuales de próxima generación Firewall Resumen externo LSA(tipo 5)?
Present Condition
OSPF ASBR redistribuye las rutas externas.
Pedir
Necesidad de redistribuir la ruta resumida de las rutas externas.
Entorno de prueba

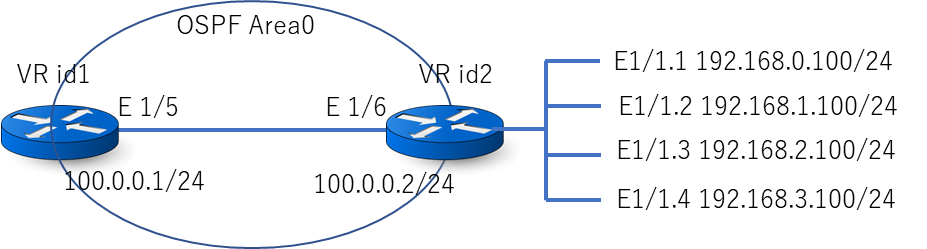

OSPF AS- Externo LSA(Tipo-5) se configura de la siguiente manera.

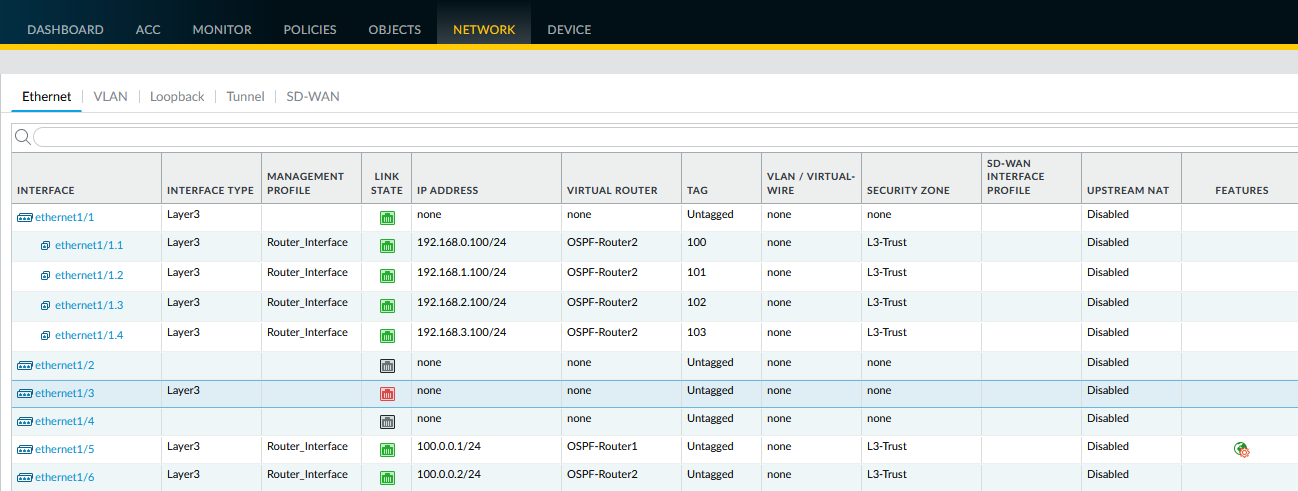

1. Configuración de

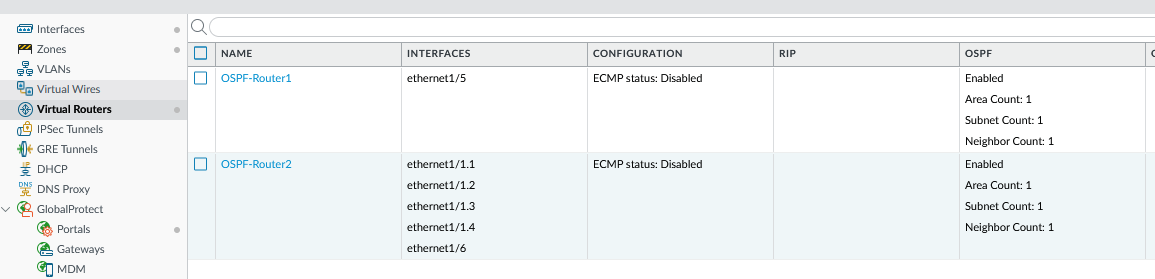

interfaces conectadas 2. Configuración

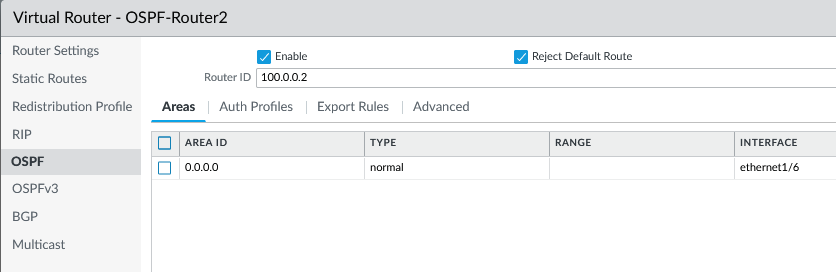

de routers virtuales 3. OSPF-Configuración del área

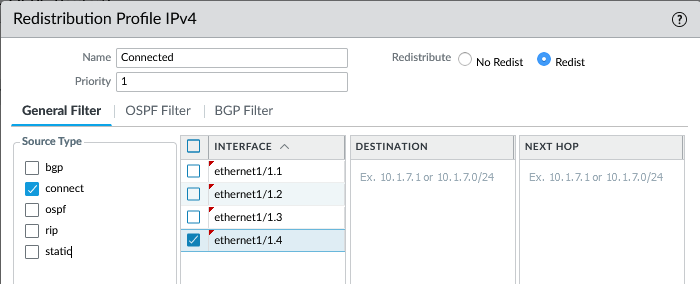

Router2(VR id 2) OSPF 4. Perfil de redistribución de la configuración

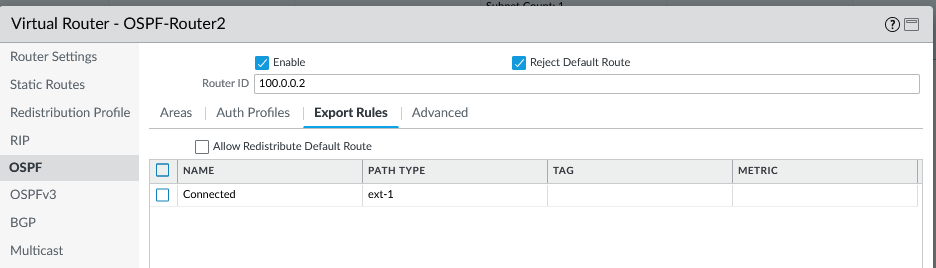

del OSPF-Router2(VR id 2) 5. Regla de exportación de la configuración de OSPF-Router2(VR id 2)
6. Se anunciaron LSA de tipo 5 en el comando
"show routing protocol ospf lsdb<CLI>OSPF LSDB
admin@Lab98-13-PA-820> show routing protocol ospf lsdb VIRTUAL ROUTER: OSPF-Router1 (id 1) ========== VR Area ID Orig RTR ID LS ID LSA Type Seq Number CheckSum Age Size 1 0.0.0.0 100.0.0.1 100.0.0.1 type-1 (Router) 0x80000035 0x00008EEE 1671 36 1 0.0.0.0 100.0.0.2 100.0.0.2 type-1 (Router) 0x80000035 0x00008CED 1672 36 1 0.0.0.0 100.0.0.2 100.0.0.2/24 type-2 (Network) 0x80000034 0x00008FFE 1677 32 1 100.0.0.2 192.168.0.0/24 type-5 (External) 0x80000001 0x0000245E 60 1 100.0.0.2 192.168.1.0/24 type-5 (External) 0x80000001 0x00001968 60 1 100.0.0.2 192.168.2.0/24 type-5 (External) 0x80000001 0x00000E72 60 1 100.0.0.2 192.168.3.0/24 type-5 (External) 0x80000001 0x0000037C 60 VIRTUAL ROUTER: OSPF-Router2 (id 2) ========== VR Area ID Orig RTR ID LS ID LSA Type Seq Number CheckSum Age Size 2 0.0.0.0 100.0.0.1 100.0.0.1 type-1 (Router) 0x80000035 0x00008EEE 1672 36 2 0.0.0.0 100.0.0.2 100.0.0.2 type-1 (Router) 0x80000035 0x00008CED 1671 36 2 0.0.0.0 100.0.0.2 100.0.0.2/24 type-2 (Network) 0x80000034 0x00008FFE 1676 32 2 100.0.0.2 192.168.0.0/24 type-5 (External) 0x80000001 0x0000245E 59 2 100.0.0.2 192.168.1.0/24 type-5 (External) 0x80000001 0x00001968 59 2 100.0.0.2 192.168.2.0/24 type-5 (External) 0x80000001 0x00000E72 59 2 100.0.0.2 192.168.3.0/24 type-5 (External) 0x80000001 0x0000037C 59
7. Tabla de enrutamiento en el comando
"mostrar ruta de enrutamiento< CLI Tabla de enrutamiento>
admin@Lab98-13-PA-820> show routing route flags: A:active, ?:loose, C:connect, H:host, S:static, ~:internal, R:rip, O:ospf, B:bgp, Oi:ospf intra-area, Oo:ospf inter-area, O1:ospf ext-type-1, O2:ospf ext-type-2, E:ecmp, M:multicast VIRTUAL ROUTER: OSPF-Router1 (id 1) ========== destination nexthop metric flags age interface next-AS 100.0.0.0/24 0.0.0.0 10 Oi 93545 ethernet1/5 100.0.0.0/24 100.0.0.1 0 A C ethernet1/5 100.0.0.1/32 0.0.0.0 0 A H 192.168.0.0/24 100.0.0.2 11 A O1 107 ethernet1/5 192.168.1.0/24 100.0.0.2 11 A O1 107 ethernet1/5 192.168.2.0/24 100.0.0.2 11 A O1 107 ethernet1/5 192.168.3.0/24 100.0.0.2 11 A O1 107 ethernet1/5 total routes shown: 7 VIRTUAL ROUTER: OSPF-Router2 (id 2) ========== destination nexthop metric flags age interface next-AS 100.0.0.0/24 0.0.0.0 10 Oi 93545 ethernet1/6 100.0.0.0/24 100.0.0.2 0 A C ethernet1/6 100.0.0.2/32 0.0.0.0 0 A H 192.168.0.0/24 192.168.0.100 0 A C ethernet1/1.1 192.168.0.100/32 0.0.0.0 0 A H 192.168.1.0/24 192.168.1.100 0 A C ethernet1/1.2 192.168.1.100/32 0.0.0.0 0 A H 192.168.2.0/24 192.168.2.100 0 A C ethernet1/1.3 192.168.2.100/32 0.0.0.0 0 A H 192.168.3.0/24 192.168.3.100 0 A C ethernet1/1.4 192.168.3.100/32 0.0.0.0 0 A H total routes shown:Necesita la ruta resumida 192.168.0.0/22 redistribuida desde OSPF-Router2(id2).
Environment
- Configuración de routers virtuales de próxima generación Firewall
- PAN-OS Versión 9.1, 10.0, 10.1, 10.2
- OSPF redistribución
Answer
Los enrutadores virtuales de próxima generación Firewall no tienen OSPF AS-la función de resumen externo LSA(tipo 5).
A continuación se muestra una solución alternativa para la configuración del Externo LSAresumido AS-(Type5) para el entorno de prueba.

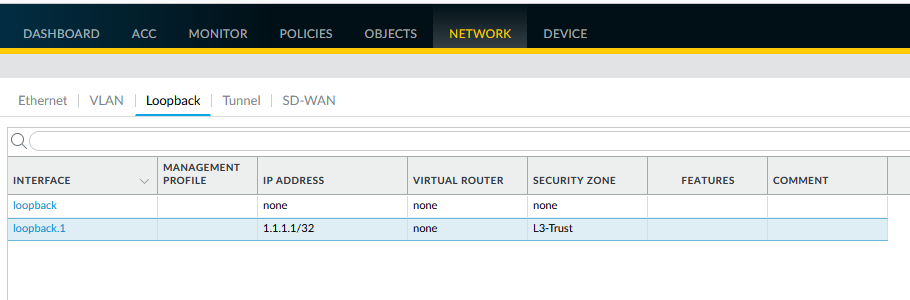

Paso 1. Cree un puerto de retroceso como ficticio.

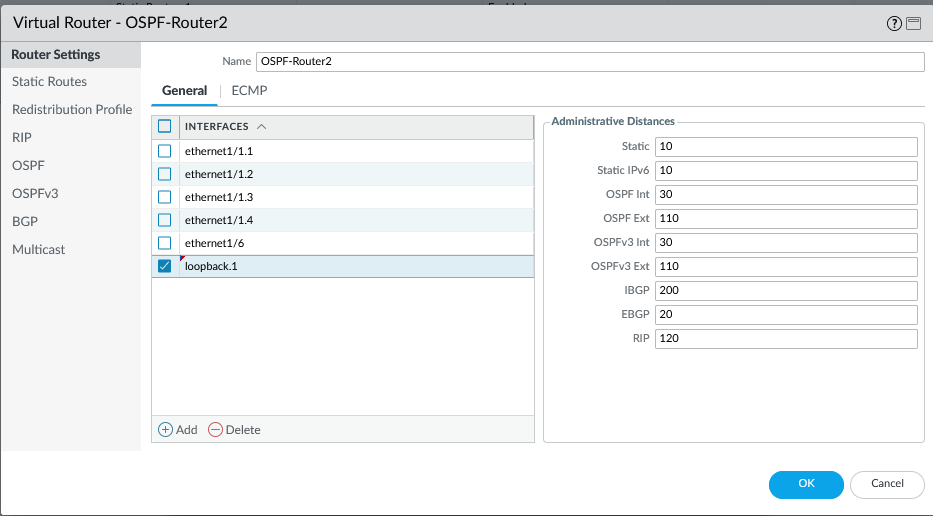

Paso 2.Agregue el bucle invertido.1 a la interfaz de OSPF-Router2.

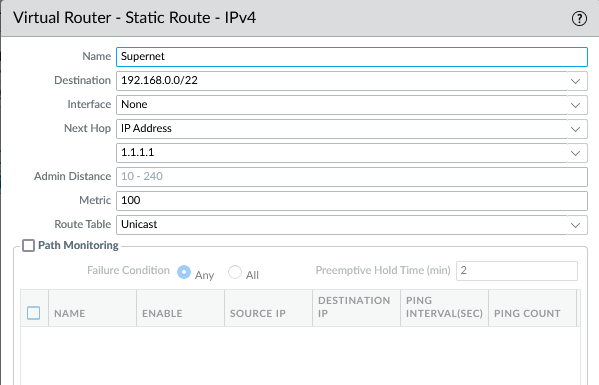

Paso 3.Cree una ruta estática resumida de 192.168.0.0/22 con un valor métrico alto(Metric=100).

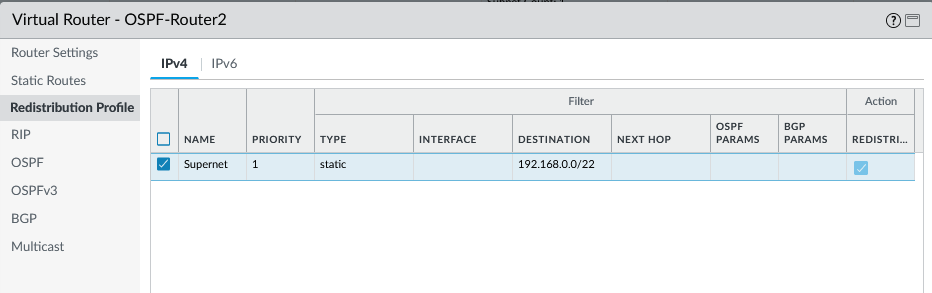

Paso 4.Elimine las interfaces conectadas y, a continuación, agregue la ruta estática creada sin un próximo salto en el perfil de redistribución.

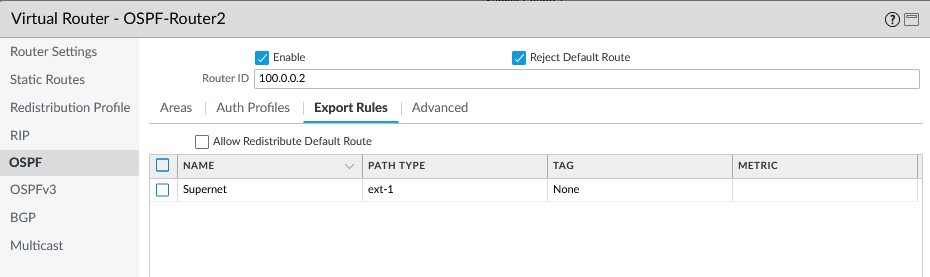

Paso 5.Elimine las interfaces conectadas y agregue la ruta estática creada en las reglas de OSPF exportación.
Paso 6. Ejecute commit. Entonces sólo se anuncia la ruta estática. Compruebe el y la OSPF LSDB tabla de enrutamiento.
<OSPF LSDB>
admin@Lab98-13-PA-820> show routing protocol ospf lsdb VIRTUAL ROUTER: OSPF-Router1 (id 1) ========== VR Area ID Orig RTR ID LS ID LSA Type Seq Number CheckSum Age Size 1 0.0.0.0 100.0.0.1 100.0.0.1 type-1 (Router) 0x80000036 0x00008CEF 1218 36 1 0.0.0.0 100.0.0.2 100.0.0.2 type-1 (Router) 0x80000036 0x00008AEE 1219 36 1 0.0.0.0 100.0.0.2 100.0.0.2/24 type-2 (Network) 0x80000035 0x00008DFF 1224 32 1 100.0.0.2 192.168.0.0/22 type-5 (External) 0x80000002 0x00001371 447 VIRTUAL ROUTER: OSPF-Router2 (id 2) ========== VR Area ID Orig RTR ID LS ID LSA Type Seq Number CheckSum Age Size 2 0.0.0.0 100.0.0.1 100.0.0.1 type-1 (Router) 0x80000036 0x00008CEF 1219 36 2 0.0.0.0 100.0.0.2 100.0.0.2 type-1 (Router) 0x80000036 0x00008AEE 1218 36 2 0.0.0.0 100.0.0.2 100.0.0.2/24 type-2 (Network) 0x80000035 0x00008DFF 1223 32 2 100.0.0.2 192.168.0.0/22 type-5 (External) 0x80000002 0x00001371 446<Tabla de enrutamiento>
admin@Lab98-13-PA-820> show routing route flags: A:active, ?:loose, C:connect, H:host, S:static, ~:internal, R:rip, O:ospf, B:bgp, Oi:ospf intra-area, Oo:ospf inter-area, O1:ospf ext-type-1, O2:ospf ext-type-2, E:ecmp, M:multicast VIRTUAL ROUTER: OSPF-Router1 (id 1) ========== destination nexthop metric flags age interface next-AS 100.0.0.0/24 0.0.0.0 10 Oi 94917 ethernet1/5 100.0.0.0/24 100.0.0.1 0 A C ethernet1/5 100.0.0.1/32 0.0.0.0 0 A H 192.168.0.0/22 100.0.0.2 11 A O1 519 ethernet1/5 total routes shown: 4 VIRTUAL ROUTER: OSPF-Router2 (id 2) ========== destination nexthop metric flags age interface next-AS 1.1.1.1/32 0.0.0.0 0 A H 100.0.0.0/24 0.0.0.0 10 Oi 94917 ethernet1/6 100.0.0.0/24 100.0.0.2 0 A C ethernet1/6 100.0.0.2/32 0.0.0.0 0 A H 192.168.0.0/22 1.1.1.1 100 A S loopback.1 192.168.0.0/24 192.168.0.100 0 A C ethernet1/1.1 192.168.0.100/32 0.0.0.0 0 A H 192.168.1.0/24 192.168.1.100 0 A C ethernet1/1.2 192.168.1.100/32 0.0.0.0 0 A H 192.168.2.0/24 192.168.2.100 0 A C ethernet1/1.3 192.168.2.100/32 0.0.0.0 0 A H 192.168.3.0/24 192.168.3.100 0 A C ethernet1/1.4 192.168.3.100/32 0.0.0.0 0 A H total routes shown: 13
En esta solución provisional, no es posible redistribuir rutas externas que se resumen automáticamente.
