Actif/Actif HA supprime le trafic dans le réseau avec un routage asymétrique.
23024
Created On 07/05/21 03:28 AM - Last Modified 04/22/24 20:40 PM
Symptom
Dans les réseaux avec un routage asymétrique, les paquets correspondant à une session appartenant à actif-primaire firewall peuvent arriver sur actif-secondaire ou vice-versa.
Par exemple, un paquet correspondant à une session appartenant à active-primaire arrive sur actif-secondaire et est envoyé à actif-primaire via la liaison HA3.
Lorsque le paquet arrive sur actif-primaire, il est déposé avec le compteur global ci-dessous:flow_fwd_notopology 90 1 drop flow forward Paquets abandonnés : pas de transfert configuré sur l’interface Lors de la collecte du flux de base sur actif-primaire, la raison de largage est vue comme ci-dessous:
"Paquet abandonné, aucune topologie de transfert configurée sur l’interface 134"
Où 134 est l’interface comme on le voit dans « show interface
ID all ».
Environment

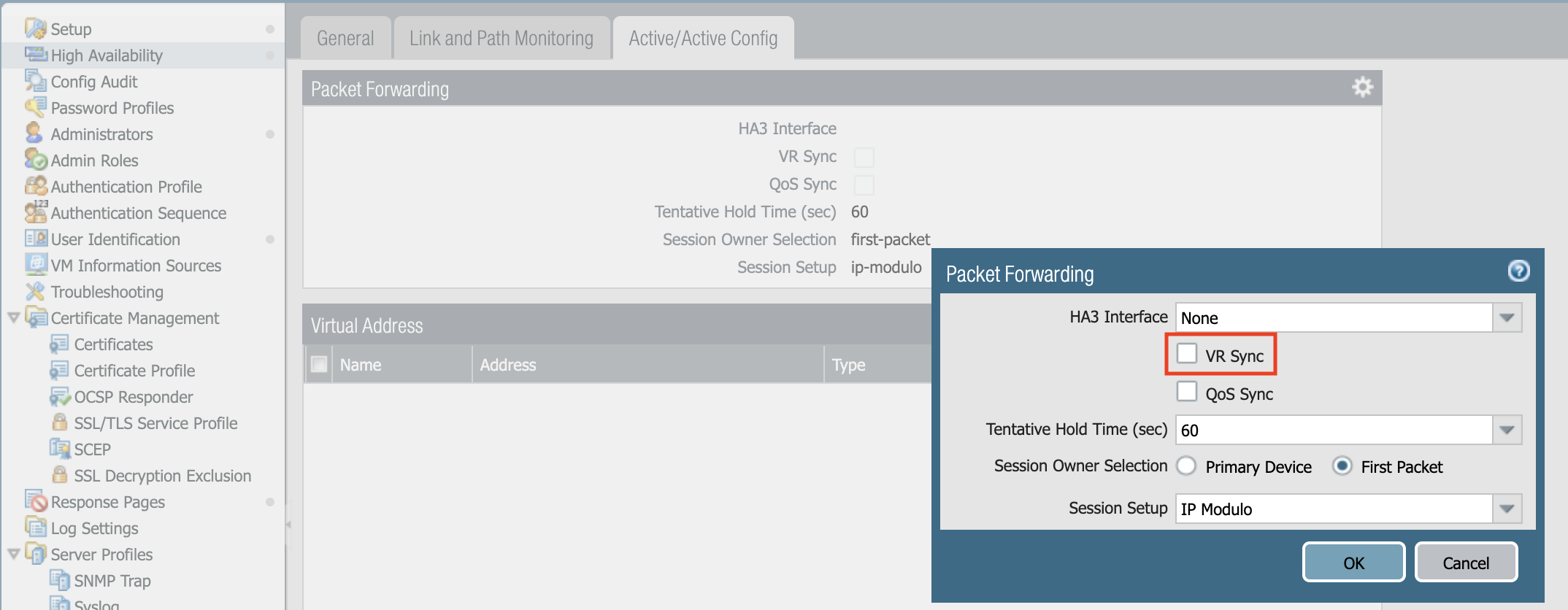

Le comportement mentionné ci-dessus peut être vu dans Actif/Actif où VR l’option de synchronisation n’est pas cochée :
En raison de l’option de synchronisation décochéeVR, les paramètres, y compris les paramètres de l’interface, ne sont pas synchronisés entre les VR pare-feu ActifHA/ActifHA.
Cause
Dans le cas où l’interface active-secondaire qui reçoit le paquet n’est configurée dans aucun VR sur actif-primaire, alors le paquet reçu est abandonné par actif-primaire.
Dans cet exemple, l’interface ethernet1/23.842 sur actif-secondaire reçoit le paquet, la même interface sur actif-primaire n’est ajoutée à aucun VR.
active-secondaire:
ID de nom Adresse de transfert de zone vsys ethernet1/23.842 134 1 untrust vr:Routeur 842 x.x.x.x/x
active-primary:TU-
ID de nom Adresse
de transfert tag tag de zone vsys ethernet1/23.842 134 1 N/ 842 /A NA
Resolution
Pour empêcher l’actif-primaire de laisser tomber le paquet, ajoutez l’interface ethernet1/23.842 correspondante à un VRfichier . Dans les environnements réseau asymétriques, l’activation de VR la synchronisation dans Actif/Actif HApeut ne pas être une option souhaitable.
