Cómo solucionar problemas de conectividad WAN si los recursos hacia Internet o MPLS no funcionan

• Para la conectividad WAN, un dispositivo ION puede conectarse a múltiples redes de Internet y MPLS
• El dispositivo ION enruta el tráfico en MPLS o Internet según la configuración de la política de ruta.
• Si algún tráfico no toma la ruta deseada, se deben examinar las conexiones WAN.
• El artículo proporciona algunos de los pasos para solucionar el mismo.

• Prisma SD-WAN
• Prisma SASE
• ION

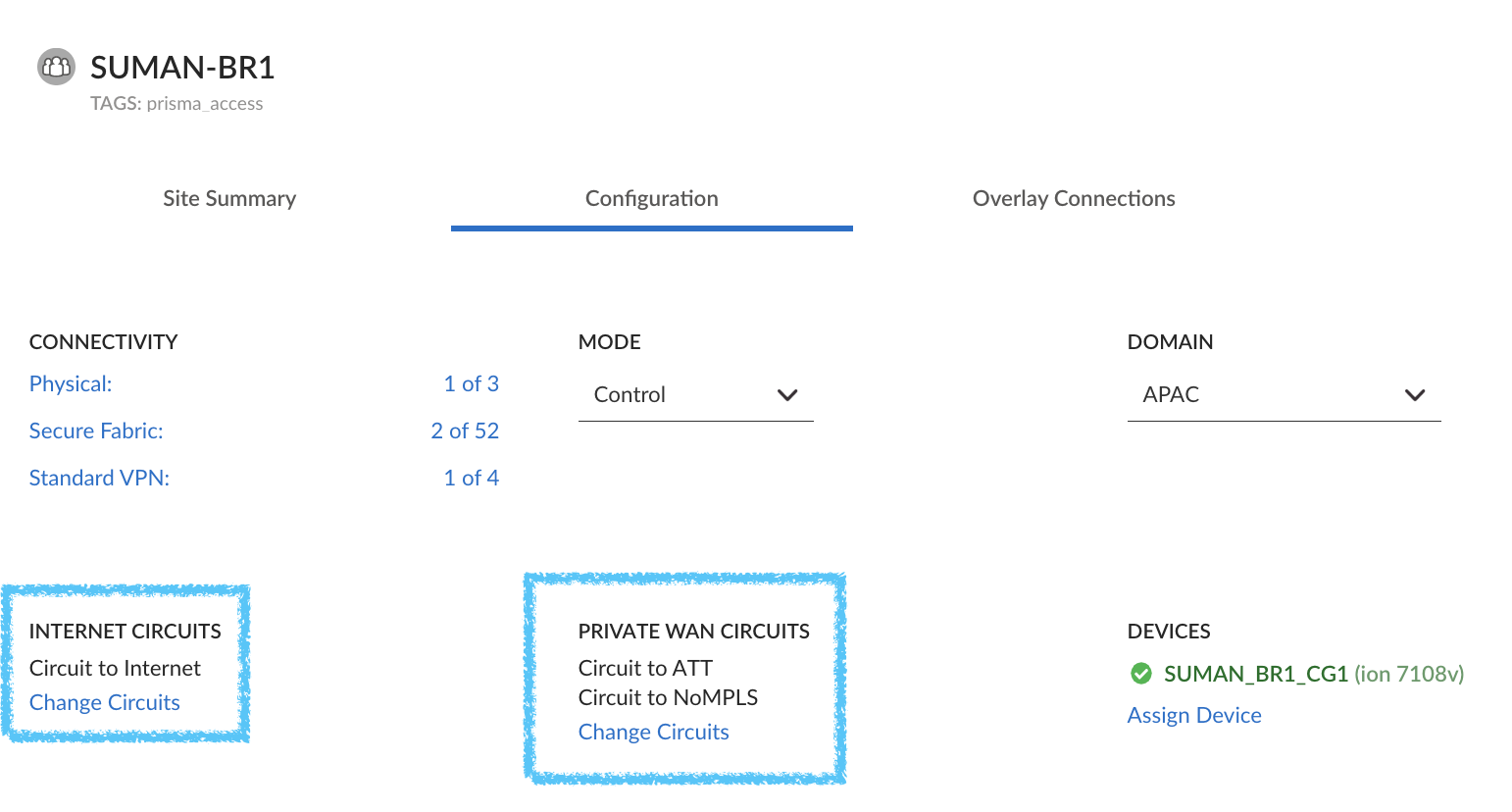

• El tipo de conectividad WAN (pública/privada) está determinado por el tipo de etiqueta de circuito configurado en "Circuitos de Internet " e " Internet WAN privada" de la siguiente manera.

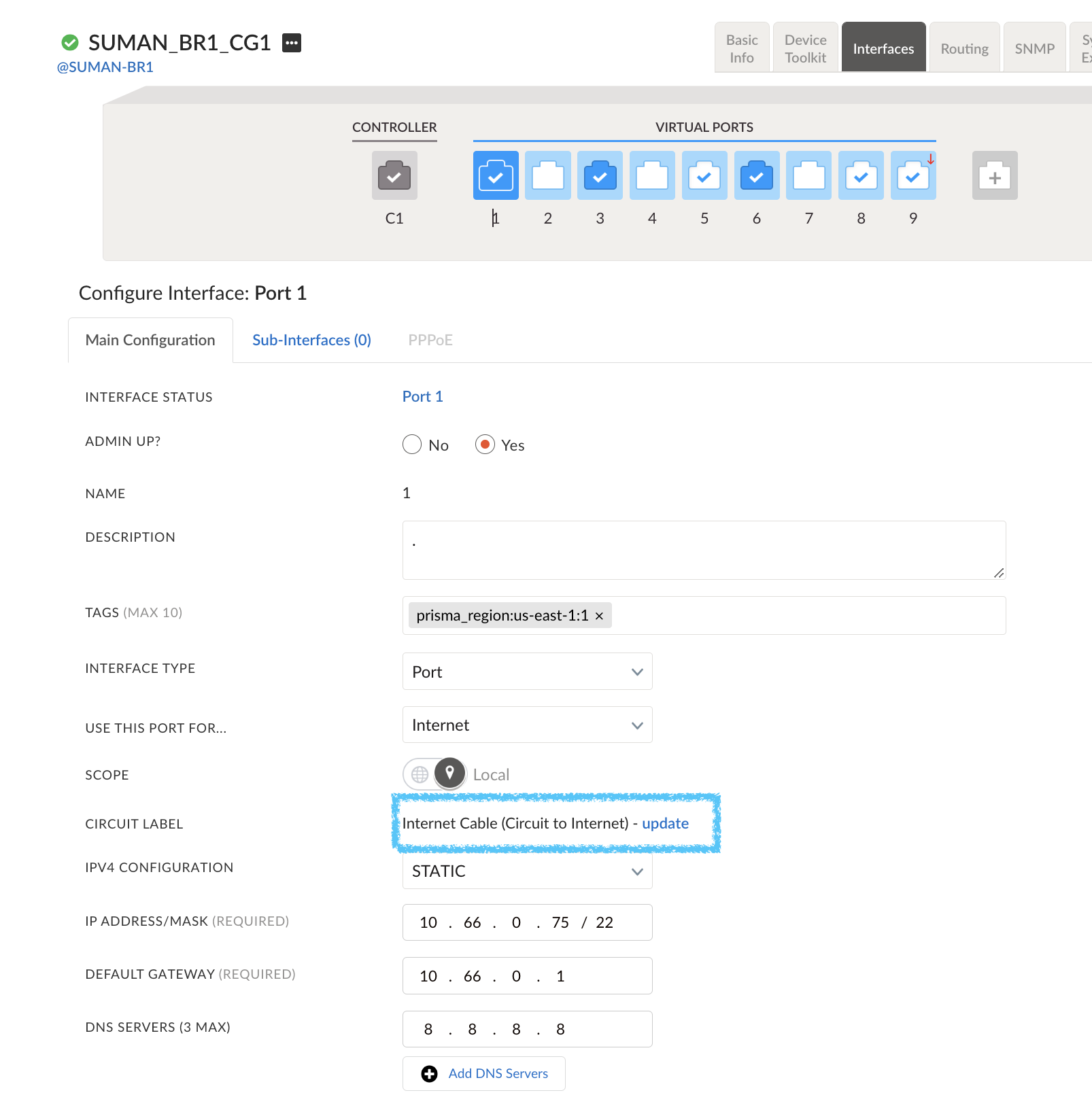

• Asegúrese de que la etiqueta de circuito correcta esté adherida a la interfaz pública o privada.

• En Prisma SD-WAN, el controlador envía la configuración al dispositivo ION, por lo que la configuración se sincronizar entre el controlador y el dispositivo ION de la siguiente manera. La información de la etiqueta del circuito se actualiza

SUMAN_BR1_CG1# dump interface config 1
Interface               : 1
Description             : .
ID                      : 15940610379010198
Type                    : port
Used For                : public
Admin State             : up
Alarms                  : enabled
NetworkContextID        :
IpfixCollectorContextID : 16262017541490245
IpfixFilterContextID    :
Scope                   : local
Directed Broadcast      : false
MTU                     : 1500
IP                      : static
  Address               : 10.66.0.75/22
  Route                 : 0.0.0.0/0 via 10.66.0.1 metric 0
  DNS Server            : 8.8.8.8
NatAddress:Port         : 106.51.85.41:4500
NatZoneID               : 15793375606790002
Wan ID                  : 16161416151310216 publicwan
  CircuitLabel          : Circuit to Internet
  PathLabel             : public-1
  BW                    : manual, up 100.000000 down 300.000000
  QoS                   : enabled
  LQM                   : enabled
  PCM                   : enabled

• Asegúrese de que la conectividad de capa 2 esté activa, lo que mostrará la dirección MAC del módem.

SUMAN_BR1_CG1# inspect system arp interface=1

Address                  HWtype  HWaddress           Flags Mask            Iface
10.66.0.1                ether   78:02:b1:5b:14:cb   C                     eth1

• Utilice los siguientes comandos para obtener registros adicionales de la conectividad

# ping <internet_interface> <gw_ip>
# tcpdump <inet_int> args="host <gw_ip> and arp" show
# ping <private_interface> <gw_ip>
# tcpdump <private_int> args="host <gw_ip> and arp" show
