So beheben Sie Probleme mit der WAN-Konnektivität, wenn die Ressourcen für Internet oder MPLS nicht funktionieren

• Für die WAN-Konnektivität kann ein ION- Gerät eine Verbindung zu mehreren Internet und MPLS-Netzwerken herstellen
• Das ION Gerät leitet den Datenverkehr basierend auf der Einrichtung über MPLS oder das Internet weiter.
• Wenn der Datenverkehr nicht den gewünschten Weg nimmt, müssen die WAN-Verbindungen überprüft werden.
• Der Artikel enthält einige Schritte zur Fehlerbehebung hierfür.

• Prisma SD-WAN
• Prisma SASE
• ION

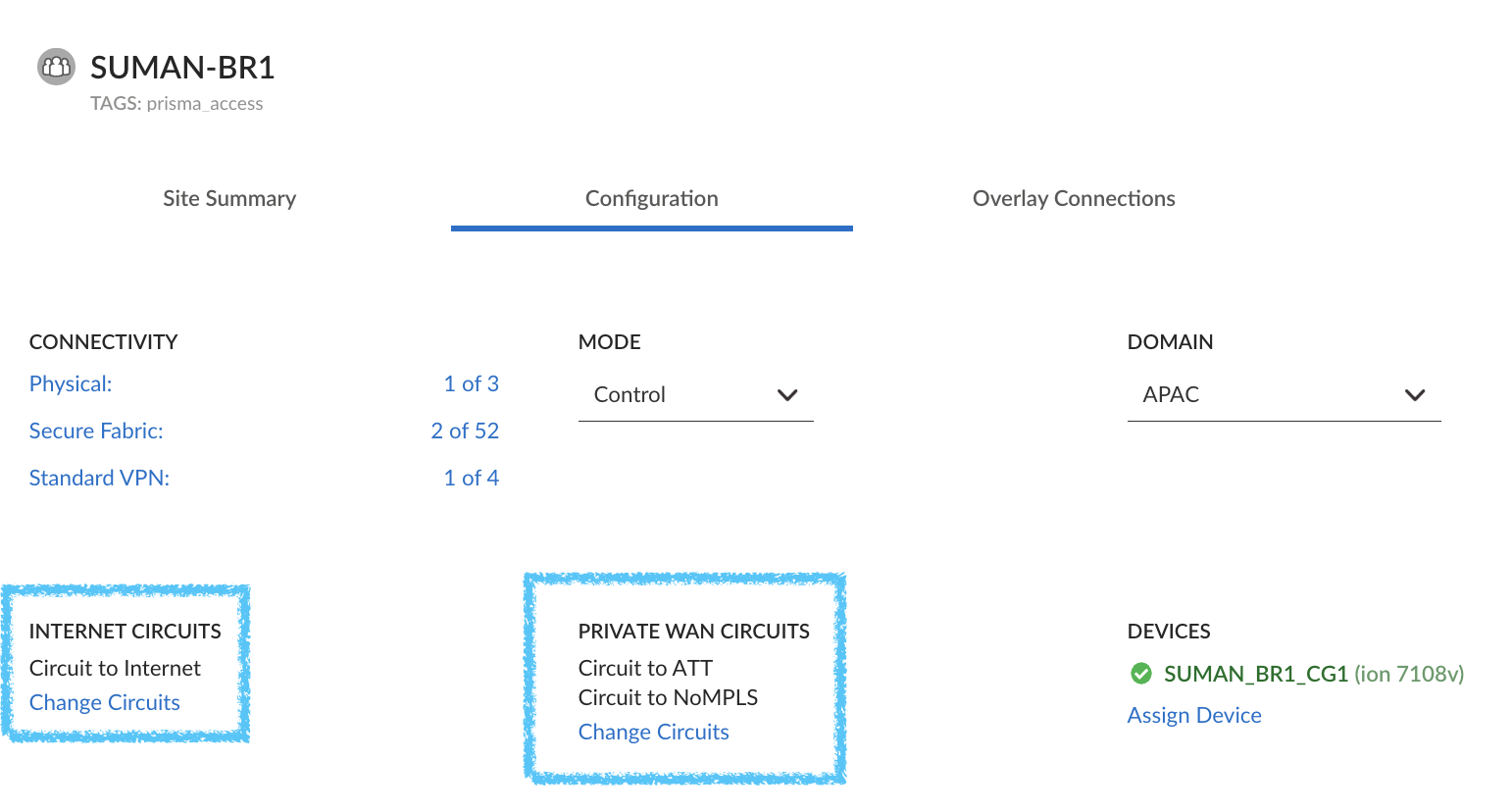

• Der Typ der WAN-Konnektivität (öffentlich/privat) wird durch die Art der unter „Internet -Schaltkreise“ und „Privates WAN- Internet“ konfigurierten Schaltkreisbezeichnung wie folgt bestimmt.

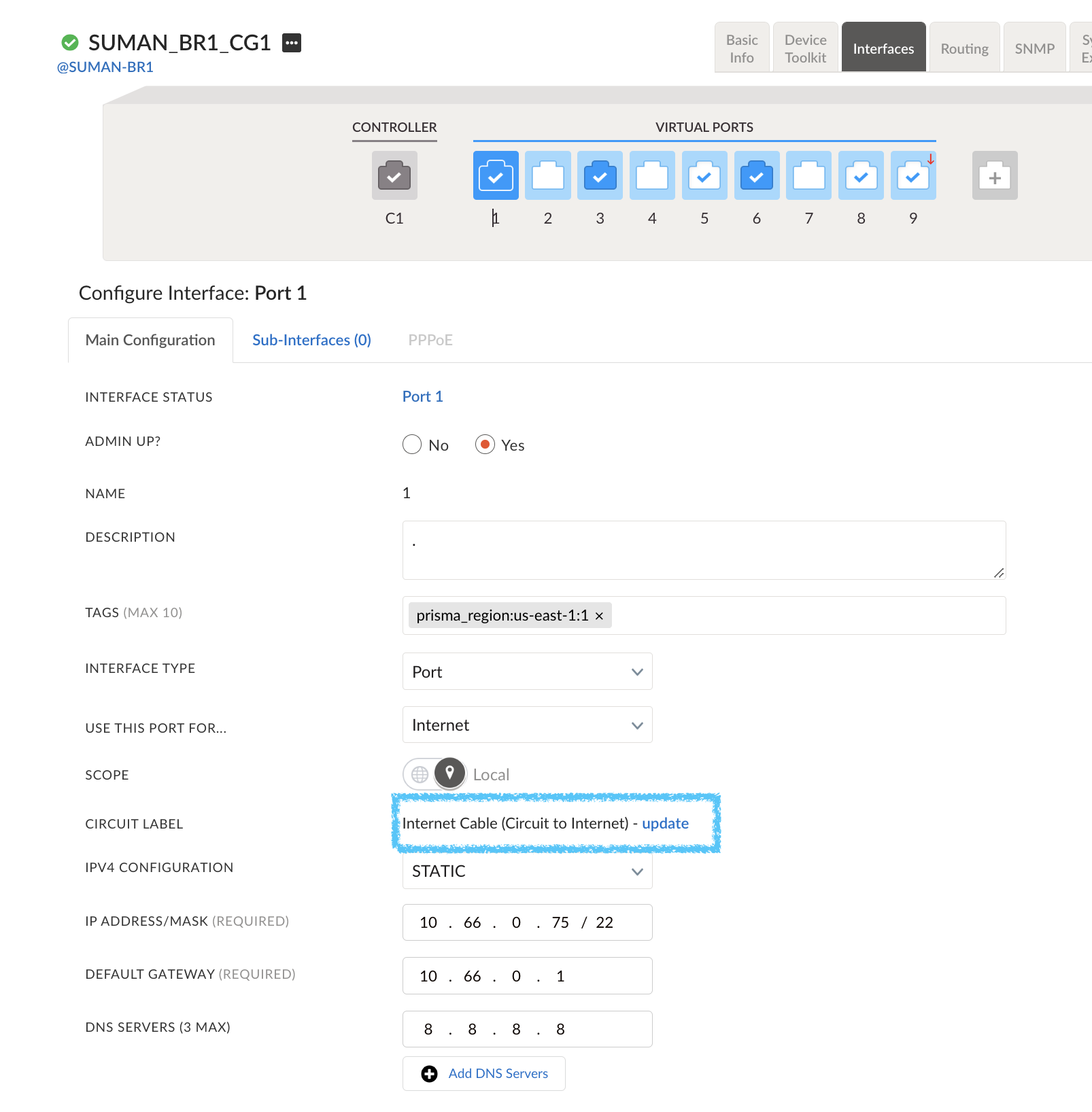

• Stellen Sie sicher, dass der öffentlichen oder privaten Schnittstelle die richtige Schaltkreisbezeichnung zugeordnet ist.

• In Prisma SD-WAN überträgt der Controller die Konfiguration an das ION Gerät , sodass die Konfiguration zwischen dem Controller und dem ION Gerät wie folgt synchronisieren wird. Die Informationen auf dem Circuit-Label werden aktualisiert.

SUMAN_BR1_CG1# dump interface config 1
Interface               : 1
Description             : .
ID                      : 15940610379010198
Type                    : port
Used For                : public
Admin State             : up
Alarms                  : enabled
NetworkContextID        :
IpfixCollectorContextID : 16262017541490245
IpfixFilterContextID    :
Scope                   : local
Directed Broadcast      : false
MTU                     : 1500
IP                      : static
  Address               : 10.66.0.75/22
  Route                 : 0.0.0.0/0 via 10.66.0.1 metric 0
  DNS Server            : 8.8.8.8
NatAddress:Port         : 106.51.85.41:4500
NatZoneID               : 15793375606790002
Wan ID                  : 16161416151310216 publicwan
  CircuitLabel          : Circuit to Internet
  PathLabel             : public-1
  BW                    : manual, up 100.000000 down 300.000000
  QoS                   : enabled
  LQM                   : enabled
  PCM                   : enabled

• Stellen Sie sicher, dass die Layer-2-Konnektivität aktiv ist. Dadurch wird die Mac-Adresse des Modems angezeigt.

SUMAN_BR1_CG1# inspect system arp interface=1

Address                  HWtype  HWaddress           Flags Mask            Iface
10.66.0.1                ether   78:02:b1:5b:14:cb   C                     eth1

• Verwenden Sie die folgenden Befehle, um zusätzliche Protokolle der Konnektivität zu erhalten

# ping <internet_interface> <gw_ip>
# tcpdump <inet_int> args="host <gw_ip> and arp" show
# ping <private_interface> <gw_ip>
# tcpdump <private_int> args="host <gw_ip> and arp" show
