AWS Gateway Load Balancer (GWLB) の背後にある VM シリーズ ファイアウォールが応答パケットを受信しない
6484
Created On 01/09/23 13:37 PM - Last Modified 02/02/24 06:04 AM
Symptom
- クライアントの観点からは、要求 (ping や HTTP など) は失敗します。
- サーバーは要求を受信しません。

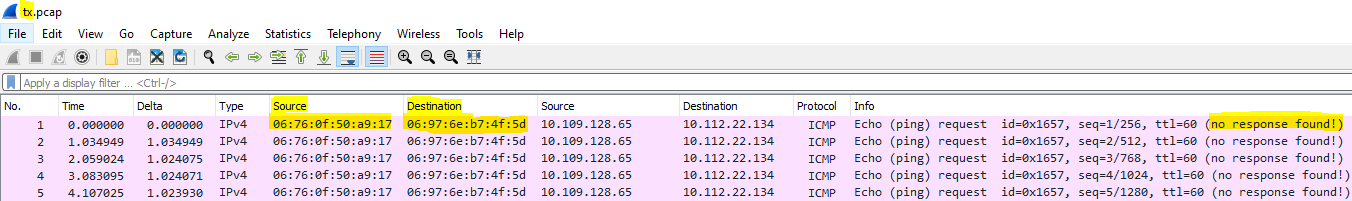

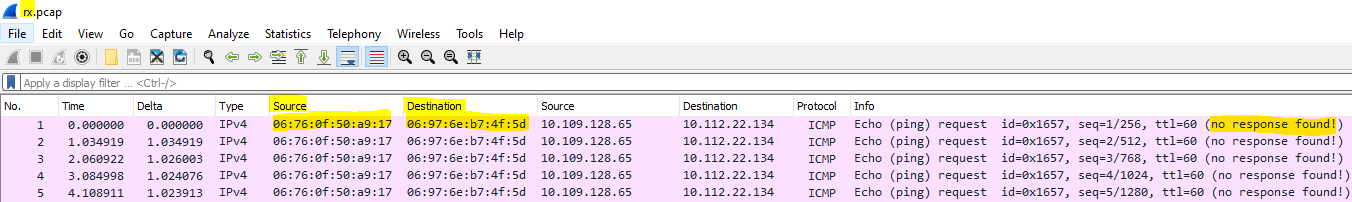

- VM シリーズ ファイアウォール パケット キャプチャでは、クライアント要求パケット (ICMP 要求や TCP SYN など) のみが表示され 、サーバー応答パケット (ICMP 応答や TCP SYN-ACK など) は表示されません。
- 送信元と宛先のMACアドレスは、受信ステージと送信ステージの両方で同じですが、送信ステージでは反転する必要があります。 これは、パケットがvmシリーズのファイアウォールインターフェイス(宛先としてのethernet1/1のMACアドレスなど)に到着し、ファイアウォールによって検査された後、Vwireを使用して同じインターフェイス(たとえば、ethernet1/1のMACアドレス)を介して再度送信されるためです。
Environment
- アマゾンウェブサービス (AWS)
- トランジットゲートウェイ経由でセキュリティ VPC に接続されたコンシューマー VPC
- セキュリティ VPC には、Gateway Load Balancer (GWLB) の背後にある異なるアベイラビリティーゾーン (AZ) に複数の VM シリーズファイアウォールが含まれています
- セキュリティ VPC の各アベイラビリティーゾーンには、Gateway Load Balancer エンドポイント (GWLBE) が含まれています
- オーバーレイ ルーティングが有効になっている VM シリーズ ファイアウォール(PAN-OS バージョン 10.1.6-10.1.6-h3 および 10.2.1-10.2.2)
Cause
PAN-194776 - ゾーン内パケットが誤った送信元/宛先 MAC アドレスで再カプセル化されました。
Resolution
- PAN-194776 は、PAN-OS 10.1.7 および 10.2.3 で修正されています。
- 修正されたコードにアップグレードすると、問題が解決します。
