Azure Load Balancer verursacht ungleichmäßige Verteilung des Datenverkehrs zwischen zwei aktiven Firewalls

3481

Created On 12/27/22 00:57 AM - Last Modified 09/03/25 01:21 AM

Symptom

Wenn sich 2 aktive Firewalls in Azure befinden, kann eine aktive firewall Firewall mehr Datenverkehr empfangen als andere.

Azure Load Balancer verwendet standardmäßig einen auf fünf Tupelhashen basierenden Verteilungsmodus
- Quelle IP
- Quellport
- Ziel IP
- Reisehafen
- Protokoll-Typ
Der Hash wird verwendet, um den Datenverkehr an fehlerfreie Back-End-Instanzen innerhalb des Back-End-Pools weiterzuleiten
Wenn der Client eine neue Sitzung von derselben Quelle IPstartet, ändert sich der Quellport und bewirkt, dass der Datenverkehr an eine andere Back-End-Instanz weitergeleitet wird
Wenn die Sitzungspersistenz im Azure-Portal auf "Keine" festgelegt ist, können die aufeinanderfolgenden Anforderungen desselben Clients von jedem virtuellen Computer verarbeitet werden

Verwenden Sie Sitzungspersistenz, um das Problem zu beheben.

Der Sitzungspersistenzmodus verwendet einen Hash mit zwei Tupeln (Quelle und Ziel) oder drei Tupeln (Quelle IP IP, Ziel IPIPund Protokolltyp), um an Back-End-Instanzen weiterzuleiten
Bei Verwendung der Sitzungspersistenz werden Verbindungen von demselben Client an dieselbe Back-End-Instanz innerhalb des Back-End-Pools weitergeleitet
Der Sitzungspersistenzmodus verfügt über zwei Konfigurationstypen:

Client IP (2-Tupel) - Gibt an, dass aufeinanderfolgende Anforderungen von derselben Clientadresse von derselben Back-End-Instanz IP verarbeitet werden
Client IP und Protokoll (3-Tupel) - Gibt an, dass aufeinanderfolgende Anforderungen von derselben IP Kombination aus Clientadresse und Protokoll von derselben Back-End-Instanz verarbeitet werden

Die Konfiguration des Verteilungsmodus kann geändert werden, indem die Lastenausgleichsregel im Portal geändert wird.

Melden Sie sich beim Azure-Portal an, und suchen Sie die Ressourcengruppe, die den Lastenausgleich enthält, den Sie ändern möchten, indem Sie auf Ressourcengruppen klicken
Wählen Sie im Übersichtsbildschirm des Load Balancers unter Einstellungen die Option Load-Balancing-Regeln aus
Wählen Sie auf dem Bildschirm Lastenausgleichsregeln die Lastenausgleichsregel aus, für die Sie den Verteilungsmodus ändern möchten

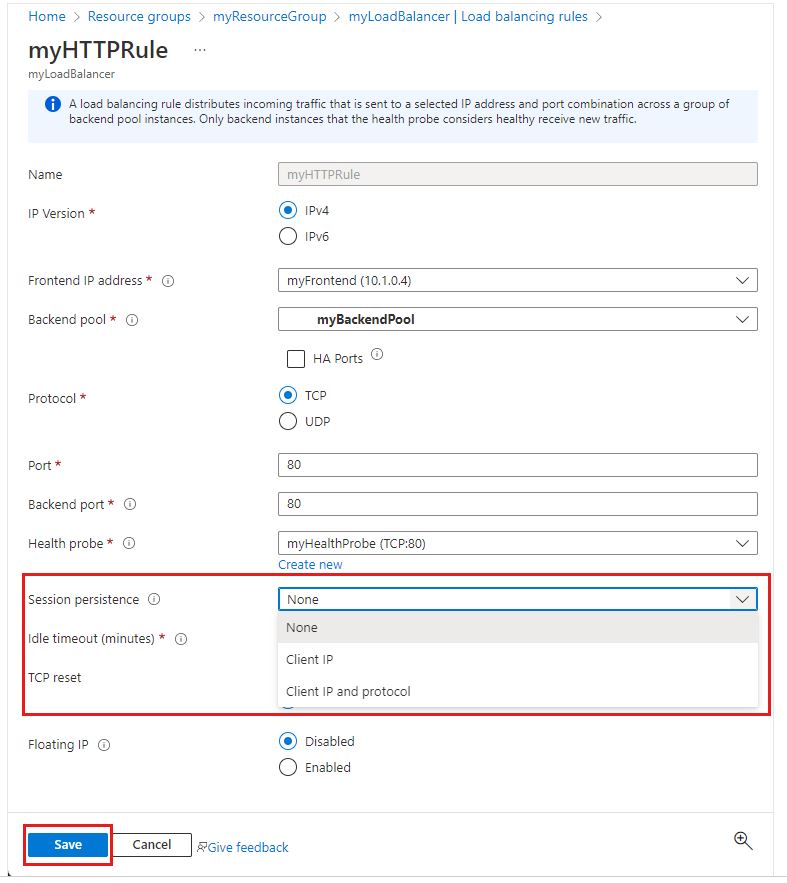

Unter der Regel wird der Verteilungsmodus geändert, indem das Dropdown-Feld Sitzungspersistenz geändert wird

Folgende Optionen stehen zur Verfügung:

Keine (hashbasiert) - Gibt an, dass aufeinanderfolgende Anforderungen von demselben Client von jeder virtuellen Maschine verarbeitet werden können
Client IP (Quellaffinität IP mit zwei Tupeln): Gibt an, dass aufeinanderfolgende Anforderungen von derselben Clientadresse IP von derselben virtuellen Maschine verarbeitet werden
Client IP und Protokoll (Quellaffinität IP mit drei Tupeln): Gibt an, dass aufeinanderfolgende Anforderungen von derselben IP Kombination aus Clientadresse und Protokoll von derselben virtuellen Maschine verarbeitet werden

Wählen Sie den Verteilungsmodus aus, und wählen Sie dann Speichern aus
Persistenz der Sitzung.JPG

Weitere Informationen finden Sie unter JiraFWAAS-4519
