什么信息SDWAN路径监控统计命令提供?

什么信息SDWAN路径监控统计命令提供?

17278
Created On 12/01/22 21:04 PM - Last Modified 03/02/23 05:54 AM


Question


  • 做什么突出显示下面的统计数据代表?
paloalto@sdwan-firewall> show sdwan path-monitor stats active all

----------------------------------------------------------------
ethernet1/1 idx: 2 DIA monitor:8.8.4.4
Probing: Enabled  Probing-interval: 2s
----------------------------------------------------------------
  Probe-req-send:119516 State: up  State-chg-cnt: 0
  Probe-reply-recv:119489

         packet loss :            real-time  crt-use   version
          per 100 pkt:                0               0          0

                                           latency   jitter    pkt_loss  health_ver
         6000ms average
            real time:                     51        1          0
          current use:                     0         0          0                0

         20000ms average
            real time:                     55         8          0
          current use:                    327        44          0              93

         50000ms average
            real time:                    55          9         0
          current use:                     0          0         0


Environment


  • 帕洛阿尔托Firewall.
  • PAN-OS 9.1及以上。
  • SD WAN 配置。


Answer


  1. SD-WAN路径质量概况旨在设置应用程序在故障转移到新链路之前可以在其当前路径上承受的延迟、抖动和数据包丢失百分比的阈值。
  2. 配置文件允许管理员定义阈值的敏感度。
  3. 平均值(使用多个探测数据包)用于将链路的健康状况与阈值进行比较。

笔记:探测值配置在SDWAN界面简介

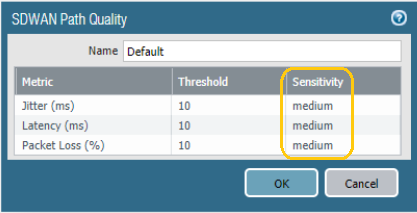

路径质量。PNG

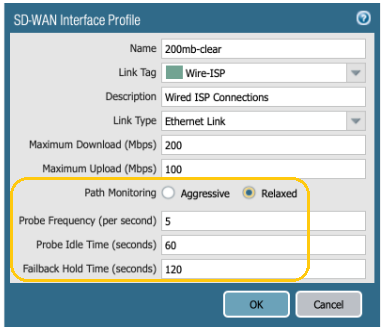

sdwan 接口。PNG
  • health_vers :数据流量要转发时的链路选择决定指示。当指标达到阈值以上时,数字会增加。或回到低于阈值的指标。当指标超过阈值时,流量分布配置文件将在故障转移到新链接/路径之前重新评估。当指标返回到阈值以下时,大约需要 20 秒才能返回到原始链接。
  • 平均 6000 毫秒: 的时间SDWAN用于短的bucket 通过每 200 毫秒发送一次探测数据包来计算平均延迟。因此,快速切换,但不太准确。这个桶通常用于高的敏感流量,例如 VoIP 流量。
  • 平均 20000 毫秒: 的时间SDWAN用于中等的bucket 通过每 200 毫秒发送一次探测数据包来计算平均延迟。这个桶通常用于中等的敏感流量。
  • 平均 50000 毫秒: 的时间SDWAN用于长的bucket 通过每 200 毫秒发送一次探测数据包来计算平均延迟。 这是最长的时间桶。这样,开关速度慢,但更准确。这个桶通常用于低的敏感流量。
  • 数据包丢失:丢包率是根据发送和接收的百分比计算的100包(icmp)。如果在 2 秒内没有收到返回流量(探测间隔),则视为丢包。由于这个原因,对于敏感流量,建议使用短桶中的延迟。
    • 笔记:数据包丢失的优先级高于延迟和抖动。这意味着丢包总是首先被评估(数据包丢失->潜伏->抖动).
