Comment afficher l’adresse IP du service de réseaux distants Prisma Access et les détails du réseau à partir de l’interface de ligne de commande Panorama
6443
Created On 11/09/22 10:42 AM - Last Modified 02/02/24 06:02 AM
Objective
- Un administrateur doit récupérer l’adresse IP du service de réseaux distants et les informations réseau de Panorama via l’interface de ligne de commande (CLI).

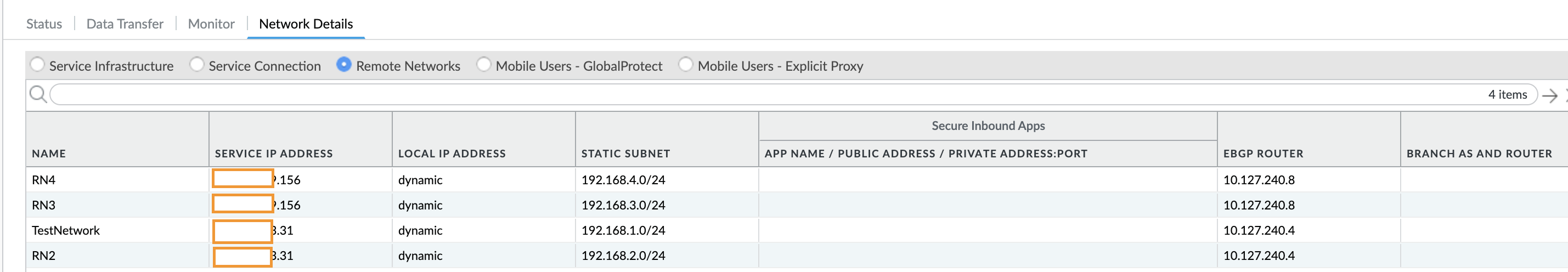

- Ces informations sont déjà disponibles dans l’interface utilisateur Web. Utilisez ce document pour obtenir des instructions. Les mêmes informations sur l’interface utilisateur Web sont affichées comme ci-dessous.
Environment
- Prisma Access géré par Panorama.
- Toutes les versions de PAN-OS
- Réseaux distants
Procedure
- Connectez-vous à l’interface de ligne de commande de Panorama.
- Pour la configuration d’un locataire unique, exécutez la commande suivante pour afficher les informations requises.
admin@Panorama> debug plugins cloud_services prisma-access query body b64eyJzZXJ2aWNlVHlwZSI6ImZ3YWFzIn0= action getNetworkDetailData pass {"@status": "success", "@code": "19", "result": {"@total-count": 4, "@count": 4, "entry": [{"name": "RN4", "Service IP Address": "x.x.x.156", "Local IP Address": "Citrix-IPSec-Tunnel-Default", "Static Subnet": ["192.168.4.0/24"], "EBGP Router": ["10.127.240.8"], "Branch AS and Router": [], "EBGP Router ECMP": null, "Branch AS and Router ECMP": null, "Inbound Access Apps": null, "Loopback IP Address": "10.127.240.8"}, {"name": "RN3", "Service IP Address": "x.x.x.156", "Local IP Address": "CloudGenix-IPSec-Tunnel-Default", "Static Subnet": ["192.168.3.0/24"], "EBGP Router": ["10.127.240.8"], "Branch AS and Router": [], "EBGP Router ECMP": null, "Branch AS and Router ECMP": null, "Inbound Access Apps": null, "Loopback IP Address": "10.127.240.8"}, {"name": "TestNetwork", "Service IP Address": "x.x.x.31", "Local IP Address": "CiscoASA-IPSec-Tunnel-Default", "Static Subnet": ["192.168.1.0/24"], "EBGP Router": ["10.127.240.4"], "Branch AS and Router": [], "EBGP Router ECMP": null, "Branch AS and Router ECMP": null, "Inbound Access Apps": null, "Loopback IP Address": "10.127.240.4"}, {"name": "RN2", "Service IP Address": "x.x.x.31", "Local IP Address": "CiscoISR-IPSec-Tunnel-Default", "Static Subnet": ["192.168.2.0/24"], "EBGP Router": ["10.127.240.4"], "Branch AS and Router": [], "EBGP Router ECMP": null, "Branch AS and Router ECMP": null, "Inbound Access Apps": null, "Loopback IP Address": "10.127.240.4"}], "redundancy-alert": []}} - Pour la configuration mutualisée, exécutez la commande suivante pour afficher les informations requises. Reportez-vous à la section Informations supplémentaires pour trouver les informations sur le corps de chaque locataire.
admin@Panorama> debug plugins cloud_services prisma-access query body b64eyJzZXJ2aWNlVHlwZSI6ImZ3YWFzIiwidGVuYW50TmFtZSI6IkxhYlRlbmFudG5heWEifQ== action getNetworkDetailData pass {"@status": "success", "@code": "19", "result": {"@total-count": 1, "@count": 1, "entry": [{"name": "Tenant1RN1", "Service IP Address": "x.x.x.67", "Local IP Address": "test25NEWTEST-RN", "Static Subnet": ["1.1.1.1/32"], "EBGP Router": ["172.16.9.8"], "Branch AS and Router": [], "EBGP Router ECMP": null, "Branch AS and Router ECMP": null, "Inbound Access Apps": null, "Loopback IP Address": "172.16.9.8"}], "redundancy-alert": []}}
Additional Information
- La réponse est au format json. Utilisez n’importe quel analyseur json pour trier les informations de manière conviviale.
- La sortie répertorie les mêmes informations que celles affichées dans l’interface utilisateur Web.
- La même commande devrait fonctionner sur tous les panoramas.
- Pour le multi-locataire, chaque corps de requête de locataire serait différent. Utilisez https://panorama-IP/php/utils/debug.php, puis interrogez les détails du réseau à partir de l’interface graphique
- Recherchez body dans la sortie de débogage et copiez les informations de body spécifiques à votre client. Exemple ci-dessous. Cet exemple est pour un autre locataire et donc le corps est différent de celui mentionné ci-dessus.
- Les journaux de débogage PHP peuvent également être capturés à partir de l’interface de ligne de commande sous /var/log/php.debug.log
<operations xml="yes"> <request> <plugins> <cloud_services> <gpcs> <query> <action>getNetworkDetailData</action> <body>b64eyJzZXJ2aWNlVHlwZSI6ImZ3YWFzIiwidGVuYW50TmFtZSI6IkV4cGxpY2l0UHJveHkifQ==</body> </query> </gpcs> </cloud_services> </plugins> </request> </operations> </request>
