Toda la información no se reenvía al servidor Syslog mientras se sigue el formato CEF utilizando el transporte como TCP.

• Durante el uso de TCP, los registros parciales se reenvían al servidor Syslog siguiendo la guía de configuración CEF
• Cuando se usa UDP, los registros funcionan bien.
• Del mismo modo, el formato de registro CEF que utiliza UDP en el servidor Syslog se muestra correctamente, mientras que el formato TCP se ve incorrectamente.



• El siguiente formato se copia y pega directamente de la guía de configuración de CEF (PDF) y causa el problema al usar TCP.

CEF:0|Palo Alto Networks|PAN-OS|$sender_sw_version|$subtype|$type|1|rt=$cef-formatted-receive_time
deviceExternalId=$serial src=$src dst=$dst sourceTranslatedAddress=$natsrc
destinationTranslatedAddress=$natdst cs1Label=Rule cs1=$rule suser=$srcuser duser=$dstuser app=$app
cs3Label=Virtual System cs3=$vsys cs4Label=Source Zone cs4=$from cs5Label=Destination Zone cs5=$to
deviceInboundInterface=$inbound_if deviceOutboundInterface=$outbound_if cs6Label=LogProfile cs6=$logset
cn1Label=SessionID cn1=$sessionid cnt=$repeatcnt spt=$sport dpt=$dport sourceTranslatedPort=$natsport
destinationTranslatedPort=$natdport flexString1Label=Flags flexString1=$flags proto=$proto act=$action
flexNumber1Label=Total bytes flexNumber1=$bytes in=$bytes_sent out=$bytes_received cn2Label=Packets
cn2=$packets PanOSPacketsReceived=$pkts_received PanOSPacketsSent=$pkts_sent
start=$cef-formatted-time_generated cn3Label=Elapsed time in seconds cn3=$elapsed cs2Label=URL Category
cs2=$category externalId=$seqno reason=$session_end_reason PanOSDGl1=$dg_hier_level_1
PanOSDGl2=$dg_hier_level_2 PanOSDGl3=$dg_hier_level_3 PanOSDGl4=$dg_hier_level_4
PanOSVsysName=$vsys_name dvchost=$device_name cat=$action_source PanOSActionFlags=$actionflags
PanOSSrcUUID=$src_uuid PanOSDstUUID=$dst_uuid PanOSTunnelID=$tunnelid PanOSMonitorTag=$monitortag
PanOSParentSessionID=$parent_session_id PanOSParentStartTime=$parent_start_time PanOSTunnelType=$tunnel
PanOSSCTPAssocID=$assoc_id PanOSSCTPChunks=$chunks PanOSSCTPChunkSent=$chunks_sent
PanOSSCTPChunksRcv=$chunks_received PanOSRuleUUID=$rule_uuid PanOSHTTP2Con=$http2_connection
PanLinkChange=$link_change_count PanPolicyID=$policy_id PanLinkDetail=$link_switches
PanSDWANCluster=$sdwan_cluster PanSDWANDevice=$sdwan_device_type
PanSDWANClustype=$sdwan_cluster_type PanSDWANSite=$sdwan_site PanDynamicUsrgrp=$dynusergroup_name

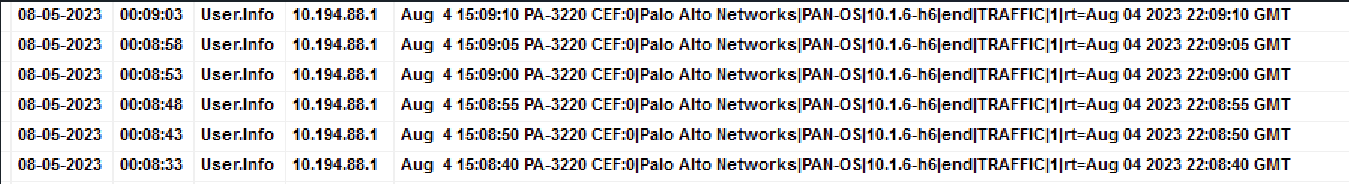

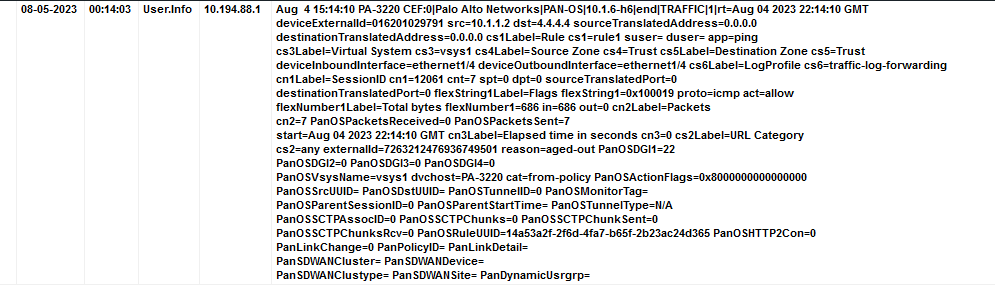

• La visualización del formato de registro CEF utilizando UDP en Syslog Server se ve correctamente y funciona bien.

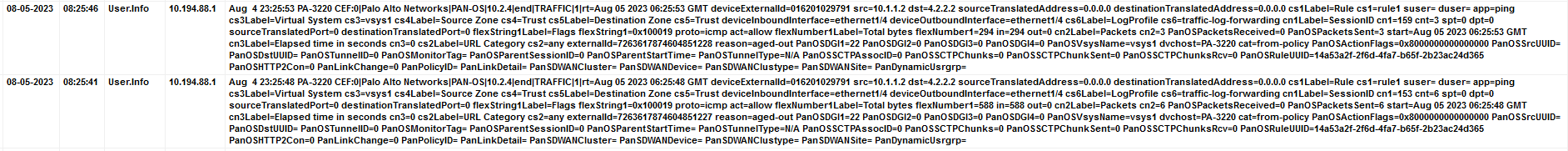

• Un formato de registro CEF similar que utiliza TCP en el servidor Syslog muestra que faltan campos y registros que no se reenvían correctamente

• Firewall o Panorama de Palo Alto
• PAN-OS 9.1 y superior
• Reenvío de Syslog

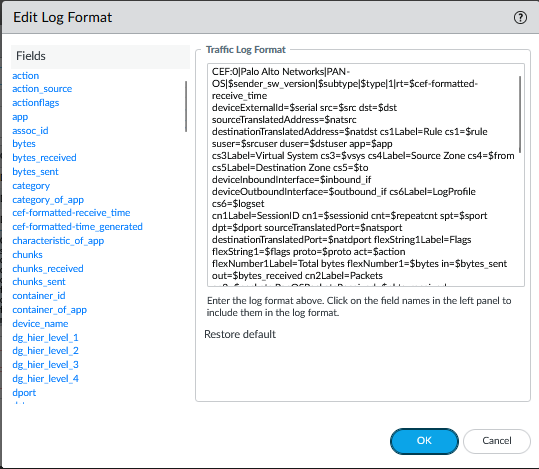

• Copie y pegue los formatos CEF directamente desde la guía de configuración PDF en la interfaz web de PAN-OS.
• Syslog-ng con TCP no procesa las nuevas líneas correctamente.

1. Debido al formato PDF, no copie y pegue los formatos de mensaje directamente en la interfaz web de PAN-OS.
2. En su lugar, copie y pegue los formatos de mensaje en un editor de texto, elimine cualquier retorno de carro o caracteres de salto de línea y, a continuación, copie y pegue en la interfaz web.

CEF:0|Palo Alto Networks|PAN-OS|$sender_sw_version|$subtype|$type|1|rt=$cef-formatted-receive_time deviceExternalId=$serial src=$src dst=$dst sourceTranslatedAddress=$natsrc destinationTranslatedAddress=$natdst cs1Label=Rule cs1=$rule suser=$srcuser duser=$dstuser app=$app cs3Label=Virtual System cs3=$vsys cs4Label=Source Zone cs4=$from cs5Label=Destination Zone cs5=$to deviceInboundInterface=$inbound_if deviceOutboundInterface=$outbound_if cs6Label=LogProfile cs6=$logset cn1Label=SessionID cn1=$sessionid cnt=$repeatcnt spt=$sport dpt=$dport sourceTranslatedPort=$natsport destinationTranslatedPort=$natdport flexString1Label=Flags flexString1=$flags proto=$proto act=$action flexNumber1Label=Total bytes flexNumber1=$bytes in=$bytes_sent out=$bytes_received cn2Label=Packets cn2=$packets PanOSPacketsReceived=$pkts_received PanOSPacketsSent=$pkts_sent start=$cef-formatted-time_generated cn3Label=Elapsed time in seconds cn3=$elapsed cs2Label=URL Category cs2=$category externalId=$seqno reason=$session_end_reason PanOSDGl1=$dg_hier_level_1 PanOSDGl2=$dg_hier_level_2 PanOSDGl3=$dg_hier_level_3 PanOSDGl4=$dg_hier_level_4 PanOSVsysName=$vsys_name dvchost=$device_name cat=$action_source PanOSActionFlags=$actionflags PanOSSrcUUID=$src_uuid PanOSDstUUID=$dst_uuid PanOSTunnelID=$tunnelid PanOSMonitorTag=$monitortag PanOSParentSessionID=$parent_session_id PanOSParentStartTime=$parent_start_time PanOSTunnelType=$tunnel PanOSSCTPAssocID=$assoc_id PanOSSCTPChunks=$chunks PanOSSCTPChunkSent=$chunks_sent PanOSSCTPChunksRcv=$chunks_received PanOSRuleUUID=$rule_uuid PanOSHTTP2Con=$http2_connection PanLinkChange=$link_change_count PanPolicyID=$policy_id PanLinkDetail=$link_switches PanSDWANCluster=$sdwan_cluster PanSDWANDevice=$sdwan_device_type PanSDWANClustype=$sdwan_cluster_type PanSDWANSite=$sdwan_site PanDynamicUsrgrp=$dynusergroup_name
