Les sessions TFTP Predict/Child sont enregistrées avec la mauvaise interface dans les journaux de trafic et la table de session
5087
Created On 08/14/23 09:01 AM - Last Modified 09/08/23 05:18 AM
Symptom
Les sessions TFTP Predict sont enregistrées avec la mauvaise interface dans les journaux de trafic et la table de session

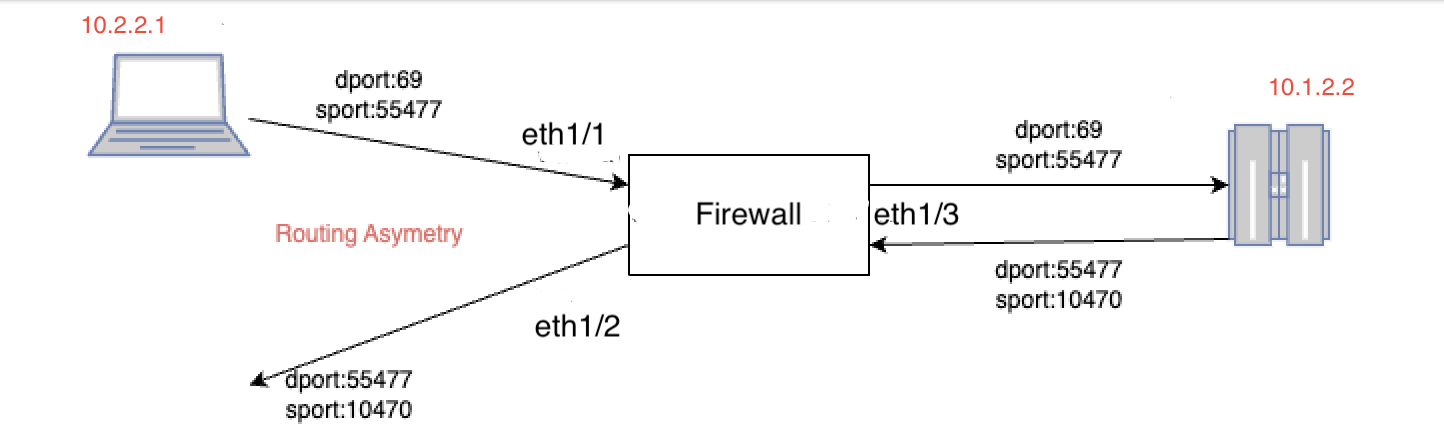

- Dans un environnement de routage asymétrique, lorsqu’une session TFTP est créée à partir d’une source (10.2.2.1) via une interface incorrecte (eth1), la session predict est créée en fonction de l’interface entrante du parent et la session enfant hérite de la session predict.
- La session enfant pour la destination (10.2.2.1) affiche l’interface de sortie en tant que eth1 en fonction de la session predict, mais transfère les paquets en fonction de l’entrée fib de la table de routage.
admin@PA-VM> test routing fib-lookup ip 10.2.2.1 virtual-router default -------------------------------------------------------------------------------- runtime route lookup -------------------------------------------------------------------------------- virtual-router: default destination: 10.2.2.1 result: via 10.193.1.2 interface ethernet1/2, source 10.193.1.1, metric 10 -------------------------------------------------------------------------------- admin@PA-VM> show session all -------------------------------------------------------------------------------- ID Application State Type Flag Src[Sport]/Zone/Proto (translated IP[Port]) Vsys Dst[Dport]/Zone (translated IP[Port]) -------------------------------------------------------------------------------- 131 tftp ACTIVE PRED 10.1.2.2[0]/L3-Trust/17 (10.1.2.2[0]) vsys1 10.2.2.1[55477]/L3-Untrust (10.2.2.1[55477]) 130 tftp ACTIVE FLOW 10.2.2.1[55477]/L3-Untrust/17 (10.2.2.1[55477]) vsys1 10.1.2.2[69]/L3-Trust (10.1.2.2[69]) 132 tftp ACTIVE FLOW 10.1.2.2[10288]/L3-Trust/17 (10.1.2.2[10288]) vsys1 10.2.2.1[55477]/L3-Untrust (10.2.2.1[55477]) admin@PA-VM> show session id 132 Session 132 c2s flow: source: 10.1.2.2 [L3-Trust] dst: 10.2.2.1 proto: 17 sport: 10288 dport: 55477 state: ACTIVE type: FLOW src user: unknown dst user: unknown s2c flow: source: 10.2.2.1 [L3-Untrust] dst: 10.1.2.2 proto: 17 sport: 55477 dport: 10288 state: ACTIVE type: FLOW src user: unknown dst user: unknown start time : Fri Jul 14 06:10:18 2023 timeout : 30 sec time to live : 21 sec total byte count(c2s) : 67 total byte count(s2c) : 0 layer7 packet count(c2s) : 1 layer7 packet count(s2c) : 0 vsys : vsys1 application : tftp rule : all service timeout override(index) : False session to be logged at end : True session in session ager : True session updated by HA peer : False layer7 processing : enabled ctd version : 1 URL filtering enabled : False session via prediction : True use parent's policy : True parent session : 130 <==Parent session refresh parent session : True session via syn-cookies : False session terminated on host : False session traverses tunnel : False session terminate tunnel : False captive portal session : False ingress interface : ethernet1/3 egress interface : ethernet1/1 <==egress interface as per parent session QoS rule : N/A (class 4) end-reason : unknown admin@PA-VM> show session id 131 Session 131 c2s flow: source: 10.1.2.2 [L3-Trust] dst: 10.2.2.1 proto: 17 sport: 0 dport: 55477 state: ACTIVE type: PRED src user: unknown dst user: unknown s2c flow: source: 10.2.2.1 [L3-Untrust] dst: 10.1.2.2 proto: 17 sport: 55477 dport: 0 state: OPENING type: PRED src user: unknown dst user: unknown start time : Fri Jul 14 06:10:08 2023 timeout : 180 sec time to live : 137 sec total byte count(c2s) : 0 total byte count(s2c) : 0 layer7 packet count(c2s) : 0 layer7 packet count(s2c) : 0 vsys : vsys1 application : tftp rule : all service timeout override(index) : False session to be logged at end : False session in session ager : True session updated by HA peer : False parent session : 130 <==== prediction triggered by : client single-use prediction : False prediction was matched : True end-reason : unknown admin@PA-VM> show session id 130 Session 130 c2s flow: source: 10.2.2.1 [L3-Untrust] dst: 10.1.2.2 proto: 17 sport: 55477 dport: 69 state: INIT type: FLOW src user: unknown dst user: unknown s2c flow: source: 10.1.2.2 [L3-Trust] dst: 10.2.2.1 proto: 17 sport: 69 dport: 55477 state: INIT type: FLOW src user: unknown dst user: unknown start time : Fri Jul 14 06:10:08 2023 timeout : 30 sec total byte count(c2s) : 92 total byte count(s2c) : 0 layer7 packet count(c2s) : 1 layer7 packet count(s2c) : 0 vsys : vsys1 application : tftp rule : all service timeout override(index) : False session to be logged at end : True session in session ager : False session updated by HA peer : False layer7 processing : enabled URL filtering enabled : False session via syn-cookies : False session terminated on host : False session traverses tunnel : False session terminate tunnel : False captive portal session : False ingress interface : ethernet1/1 <==initiated from interface not in routing table egress interface : ethernet1/3 session QoS rule : N/A (class 4) tracker stage firewall : Aged out end-reason : aged-out
Environment
- Pare-feu PaloAlto
- Routage asymétrique
- Sessions TFTP créant des prédictions.
Cause
La session enfant prédite ALG/SIP ne prend pas en charge les problèmes d’itinéraire asymétrique et de journalisation sur l’interface de sortie de session enfant.
Resolution
Bien que l’on s’attende à ce que la table de session et les journaux de trafic obtiennent l’interface de sortie mise à jour, cela ne se produit pas car la session enfant prédite ALG/SIP ne prend pas en charge les problèmes d’itinéraire asymétrique et de journalisation sur l’interface de sortie de session enfant.
Il s’agit d’un comportement attendu à ce stade. S’il est nécessaire de modifier ce comportement particulier, veuillez travailler avec l’équipe des comptes pour déposer une demande d’amélioration.
