Las sesiones TFTP Predict/Child se registran con una interfaz incorrecta en los registros de tráfico y la tabla de sesiones
5087
Created On 08/14/23 09:01 AM - Last Modified 09/08/23 05:18 AM
Symptom
Las sesiones de predicción de TFTP se registran con la interfaz incorrecta en los registros de tráfico y la tabla de sesiones

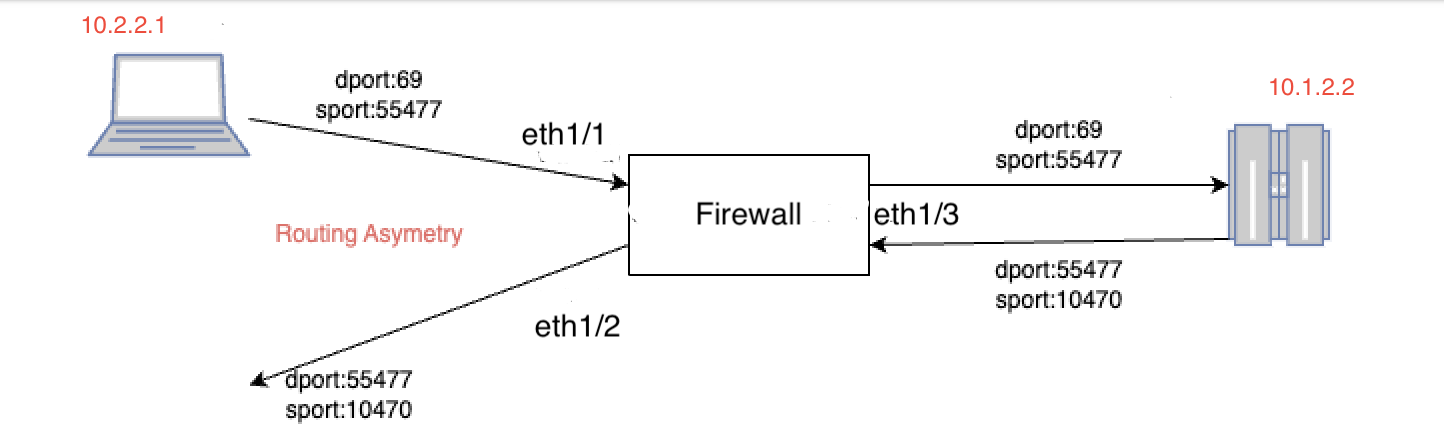

- En un entorno de enrutamiento asimétrico, cuando se crea una sesión TFTP desde un origen(10.2.2.1) a través de una interfaz incorrecta(eth1), la sesión de predicción se genera en función de la interfaz entrante del padre y la sesión secundaria hereda la sesión de predicción.
- La sesión secundaria para el destino (10.2.2.1) muestra la interfaz de salida como eth1 basada en la sesión de predicción, pero reenvía los paquetes basados en la entrada fib de la tabla de enrutamiento.
admin@PA-VM> test routing fib-lookup ip 10.2.2.1 virtual-router default -------------------------------------------------------------------------------- runtime route lookup -------------------------------------------------------------------------------- virtual-router: default destination: 10.2.2.1 result: via 10.193.1.2 interface ethernet1/2, source 10.193.1.1, metric 10 -------------------------------------------------------------------------------- admin@PA-VM> show session all -------------------------------------------------------------------------------- ID Application State Type Flag Src[Sport]/Zone/Proto (translated IP[Port]) Vsys Dst[Dport]/Zone (translated IP[Port]) -------------------------------------------------------------------------------- 131 tftp ACTIVE PRED 10.1.2.2[0]/L3-Trust/17 (10.1.2.2[0]) vsys1 10.2.2.1[55477]/L3-Untrust (10.2.2.1[55477]) 130 tftp ACTIVE FLOW 10.2.2.1[55477]/L3-Untrust/17 (10.2.2.1[55477]) vsys1 10.1.2.2[69]/L3-Trust (10.1.2.2[69]) 132 tftp ACTIVE FLOW 10.1.2.2[10288]/L3-Trust/17 (10.1.2.2[10288]) vsys1 10.2.2.1[55477]/L3-Untrust (10.2.2.1[55477]) admin@PA-VM> show session id 132 Session 132 c2s flow: source: 10.1.2.2 [L3-Trust] dst: 10.2.2.1 proto: 17 sport: 10288 dport: 55477 state: ACTIVE type: FLOW src user: unknown dst user: unknown s2c flow: source: 10.2.2.1 [L3-Untrust] dst: 10.1.2.2 proto: 17 sport: 55477 dport: 10288 state: ACTIVE type: FLOW src user: unknown dst user: unknown start time : Fri Jul 14 06:10:18 2023 timeout : 30 sec time to live : 21 sec total byte count(c2s) : 67 total byte count(s2c) : 0 layer7 packet count(c2s) : 1 layer7 packet count(s2c) : 0 vsys : vsys1 application : tftp rule : all service timeout override(index) : False session to be logged at end : True session in session ager : True session updated by HA peer : False layer7 processing : enabled ctd version : 1 URL filtering enabled : False session via prediction : True use parent's policy : True parent session : 130 <==Parent session refresh parent session : True session via syn-cookies : False session terminated on host : False session traverses tunnel : False session terminate tunnel : False captive portal session : False ingress interface : ethernet1/3 egress interface : ethernet1/1 <==egress interface as per parent session QoS rule : N/A (class 4) end-reason : unknown admin@PA-VM> show session id 131 Session 131 c2s flow: source: 10.1.2.2 [L3-Trust] dst: 10.2.2.1 proto: 17 sport: 0 dport: 55477 state: ACTIVE type: PRED src user: unknown dst user: unknown s2c flow: source: 10.2.2.1 [L3-Untrust] dst: 10.1.2.2 proto: 17 sport: 55477 dport: 0 state: OPENING type: PRED src user: unknown dst user: unknown start time : Fri Jul 14 06:10:08 2023 timeout : 180 sec time to live : 137 sec total byte count(c2s) : 0 total byte count(s2c) : 0 layer7 packet count(c2s) : 0 layer7 packet count(s2c) : 0 vsys : vsys1 application : tftp rule : all service timeout override(index) : False session to be logged at end : False session in session ager : True session updated by HA peer : False parent session : 130 <==== prediction triggered by : client single-use prediction : False prediction was matched : True end-reason : unknown admin@PA-VM> show session id 130 Session 130 c2s flow: source: 10.2.2.1 [L3-Untrust] dst: 10.1.2.2 proto: 17 sport: 55477 dport: 69 state: INIT type: FLOW src user: unknown dst user: unknown s2c flow: source: 10.1.2.2 [L3-Trust] dst: 10.2.2.1 proto: 17 sport: 69 dport: 55477 state: INIT type: FLOW src user: unknown dst user: unknown start time : Fri Jul 14 06:10:08 2023 timeout : 30 sec total byte count(c2s) : 92 total byte count(s2c) : 0 layer7 packet count(c2s) : 1 layer7 packet count(s2c) : 0 vsys : vsys1 application : tftp rule : all service timeout override(index) : False session to be logged at end : True session in session ager : False session updated by HA peer : False layer7 processing : enabled URL filtering enabled : False session via syn-cookies : False session terminated on host : False session traverses tunnel : False session terminate tunnel : False captive portal session : False ingress interface : ethernet1/1 <==initiated from interface not in routing table egress interface : ethernet1/3 session QoS rule : N/A (class 4) tracker stage firewall : Aged out end-reason : aged-out
Environment
- Cortafuegos PaloAlto
- Enrutamiento asimétrico
- Creación de sesiones TFTP de predicción.
Cause
La sesión secundaria predicha por ALG/SIP no admite problemas de ruta asimétrica y registro en la interfaz de salida de sesión secundaria.
Resolution
Aunque la expectativa es que la tabla de sesión y los registros de tráfico obtengan la interfaz de salida actualizada, no sucede ya que la sesión secundaria predicha por ALG/SIP no admite problemas de ruta asimétrica y registro en la interfaz de salida de sesión secundaria.
Este es un comportamiento esperado en este momento. Si es necesario cambiar este comportamiento en particular, trabaje con el equipo de cuentas para presentar una solicitud de mejora.
