TFTP Predict/Child-Sitzungen werden mit der falschen Schnittstelle in den Datenverkehrsprotokollen und der Sitzungstabelle protokolliert
5087
Created On 08/14/23 09:01 AM - Last Modified 09/08/23 05:18 AM
Symptom
TFTP Predict-Sitzungen werden in den Datenverkehrsprotokollen und in der Sitzungstabelle mit der falschen Schnittstelle protokolliert

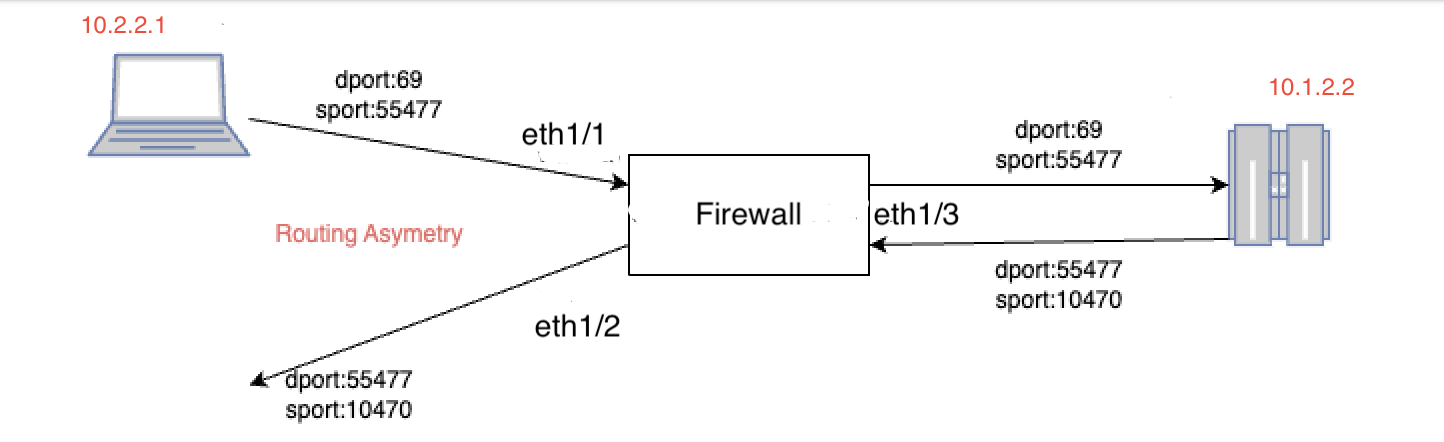

- Wenn in einer asymmetrischen Routing-Umgebung eine TFTP-Sitzung aus einer Quelle (10.2.2.1) über eine falsche Schnittstelle (eth1) erstellt wird, wird die Vorhersagesitzung basierend auf der eingehenden Schnittstelle des übergeordneten Elements erstellt, und die untergeordnete Sitzung erbt die Vorhersagesitzung.
- Die untergeordnete Sitzung für das Ziel (10.2.2.1) zeigt die Ausgangsschnittstelle basierend auf der Vorhersagesitzung als eth1 an, leitet jedoch Pakete basierend auf dem Eintrag der Routing-Tabelle fib weiter.
admin@PA-VM> test routing fib-lookup ip 10.2.2.1 virtual-router default -------------------------------------------------------------------------------- runtime route lookup -------------------------------------------------------------------------------- virtual-router: default destination: 10.2.2.1 result: via 10.193.1.2 interface ethernet1/2, source 10.193.1.1, metric 10 -------------------------------------------------------------------------------- admin@PA-VM> show session all -------------------------------------------------------------------------------- ID Application State Type Flag Src[Sport]/Zone/Proto (translated IP[Port]) Vsys Dst[Dport]/Zone (translated IP[Port]) -------------------------------------------------------------------------------- 131 tftp ACTIVE PRED 10.1.2.2[0]/L3-Trust/17 (10.1.2.2[0]) vsys1 10.2.2.1[55477]/L3-Untrust (10.2.2.1[55477]) 130 tftp ACTIVE FLOW 10.2.2.1[55477]/L3-Untrust/17 (10.2.2.1[55477]) vsys1 10.1.2.2[69]/L3-Trust (10.1.2.2[69]) 132 tftp ACTIVE FLOW 10.1.2.2[10288]/L3-Trust/17 (10.1.2.2[10288]) vsys1 10.2.2.1[55477]/L3-Untrust (10.2.2.1[55477]) admin@PA-VM> show session id 132 Session 132 c2s flow: source: 10.1.2.2 [L3-Trust] dst: 10.2.2.1 proto: 17 sport: 10288 dport: 55477 state: ACTIVE type: FLOW src user: unknown dst user: unknown s2c flow: source: 10.2.2.1 [L3-Untrust] dst: 10.1.2.2 proto: 17 sport: 55477 dport: 10288 state: ACTIVE type: FLOW src user: unknown dst user: unknown start time : Fri Jul 14 06:10:18 2023 timeout : 30 sec time to live : 21 sec total byte count(c2s) : 67 total byte count(s2c) : 0 layer7 packet count(c2s) : 1 layer7 packet count(s2c) : 0 vsys : vsys1 application : tftp rule : all service timeout override(index) : False session to be logged at end : True session in session ager : True session updated by HA peer : False layer7 processing : enabled ctd version : 1 URL filtering enabled : False session via prediction : True use parent's policy : True parent session : 130 <==Parent session refresh parent session : True session via syn-cookies : False session terminated on host : False session traverses tunnel : False session terminate tunnel : False captive portal session : False ingress interface : ethernet1/3 egress interface : ethernet1/1 <==egress interface as per parent session QoS rule : N/A (class 4) end-reason : unknown admin@PA-VM> show session id 131 Session 131 c2s flow: source: 10.1.2.2 [L3-Trust] dst: 10.2.2.1 proto: 17 sport: 0 dport: 55477 state: ACTIVE type: PRED src user: unknown dst user: unknown s2c flow: source: 10.2.2.1 [L3-Untrust] dst: 10.1.2.2 proto: 17 sport: 55477 dport: 0 state: OPENING type: PRED src user: unknown dst user: unknown start time : Fri Jul 14 06:10:08 2023 timeout : 180 sec time to live : 137 sec total byte count(c2s) : 0 total byte count(s2c) : 0 layer7 packet count(c2s) : 0 layer7 packet count(s2c) : 0 vsys : vsys1 application : tftp rule : all service timeout override(index) : False session to be logged at end : False session in session ager : True session updated by HA peer : False parent session : 130 <==== prediction triggered by : client single-use prediction : False prediction was matched : True end-reason : unknown admin@PA-VM> show session id 130 Session 130 c2s flow: source: 10.2.2.1 [L3-Untrust] dst: 10.1.2.2 proto: 17 sport: 55477 dport: 69 state: INIT type: FLOW src user: unknown dst user: unknown s2c flow: source: 10.1.2.2 [L3-Trust] dst: 10.2.2.1 proto: 17 sport: 69 dport: 55477 state: INIT type: FLOW src user: unknown dst user: unknown start time : Fri Jul 14 06:10:08 2023 timeout : 30 sec total byte count(c2s) : 92 total byte count(s2c) : 0 layer7 packet count(c2s) : 1 layer7 packet count(s2c) : 0 vsys : vsys1 application : tftp rule : all service timeout override(index) : False session to be logged at end : True session in session ager : False session updated by HA peer : False layer7 processing : enabled URL filtering enabled : False session via syn-cookies : False session terminated on host : False session traverses tunnel : False session terminate tunnel : False captive portal session : False ingress interface : ethernet1/1 <==initiated from interface not in routing table egress interface : ethernet1/3 session QoS rule : N/A (class 4) tracker stage firewall : Aged out end-reason : aged-out
Environment
- PaloAlto-Firewall
- Asymmetrisches Routing
- TFTP-Sitzungen, die eine Vorhersage erstellen.
Cause
Die vorhergesagte untergeordnete ALG/SIP-Sitzung unterstützt keine asymmetrischen Routen- und Protokollierungsprobleme auf der Ausgangsschnittstelle der untergeordneten Sitzung.
Resolution
Obwohl erwartet wird, dass die Sitzungstabelle und die Datenverkehrsprotokolle die aktualisierte Ausgangsschnittstelle erhalten, geschieht dies nicht, da die von ALG/SIP vorhergesagte untergeordnete Sitzung keine asymmetrischen Routen- und Protokollierungsprobleme auf der Ausgangsschnittstelle der untergeordneten Sitzung unterstützt.
Dies ist zu diesem Zeitpunkt ein erwartetes Verhalten. Wenn es notwendig ist, dieses spezielle Verhalten zu ändern, arbeiten Sie bitte mit dem Kontenteam zusammen, um eine Verbesserungsanfrage einzureichen.
