Comment obtenir une redondance de l’alimentation pour les pare-feu des séries PA-5450 et PA-7000

• Assurer la redondance de l’alimentation pour les séries PA-5450 et PA-7000

• PA-5450
• PA-7000
• Alimentation

1. Vérifiez les cartes insérées dans le châssis à l’aide de la commande CLI :

   show chassis inventory

   L’exemple de la sortie est présenté ci-dessous:

   > show chassis inventory
   Slot       Component            Serial Number   Ports  Revision  Power (w)
              Chassis              019901000748           1.0
              PA-5400-BC-A         019301000763    0      1.2       195

   1          PA-5400-NC-A         019401000749    26     1.1       100
   2          PA-5400-NC-A         019401000677    26     1.1       100
   3          PA-5400-DPC-A        020401001317    0      1.0       335
   4          PA-5400-DPC-A        020401001358    0      1.0       335
   5          empty
   6          empty
   7          PA-5400-MPC-A        019501000571    0      1.0       152

   FANTRAY1   PA-5450-FAN          019801001483           1.0       160
   FANTRAY2   PA-5450-FAN          019801001461           1.0       160
   FANTRAY3   PA-5450-FAN          019801001478           1.0       160
   FANTRAY4   PA-5450-FAN          019801001467           1.0       160

   PS1        Not Present
   PS2        Not Present
   PS3        PAN-PWR-2200W-AC     7R2105RB0199           RB        2200 (+)
   PS4        PAN-PWR-2200W-AC     7R2105RB0058           RB        2200 (+)


2. Si vous avez un PA-5450 puis connaissant l’entrée d’alimentation, vérifiez combien de cartes DPC sont insérées dans le châssis, puis utilisez le tableau ci-dessous pour savoir quel est le nombre minimum d’alimentations requises:

3. Si vous avez une série PA-7000 connaissant l’entrée d’alimentation, vérifiez combien de cartes PNJ sont insérées dans le châssis et utilisez le tableau ci-dessous pour savoir quel est le nombre minimum d’alimentations requises:



3. Pour obtenir une redondance de pleine puissance, installez le double du nombre minimum d’alimentations requises :
   1. Dans l’exemple ci-dessus, le PA-5450 a deux cartes DPC et la puissance d’entrée est de 240 VAC, puis le nombre minimum d’alimentations est d’un PAN-PWR-2200W-AC; Pour obtenir une redondance complète, deux alimentations: PAN-PWR-2200W-AC sont nécessaires, ce qui signifie que dans l’exemple ci-dessus, le PA-5450 a une redondance pleine puissance.

Important à noter:Pour PA-5450:
Si vous connectez une alimentation 120VAC et que vous installez trois, quatre ou cinq DPC, vous ne pouvez configurer qu’une redondance partielle. La redondance totale n’est pas possible car le châssis ne contient pas deux fois le nombre minimum d’alimentations 120VAC actives requises pour alimenter le châssis et ce nombre de DPC.

Pour le PA-7000 : Si vous connectez une alimentation 120VAC et que vous installez cinq ou six PNJ dans un pare-feu PA-7050 ou dix PNJ dans un pare-feu PA-7080, vous ne pouvez configurer qu’une redondance partielle. La redondance totale n’est pas possible car le châssis ne contient pas deux fois le nombre minimum d’alimentations 120VAC actives requises pour alimenter le châssis et ce nombre de PNJ.

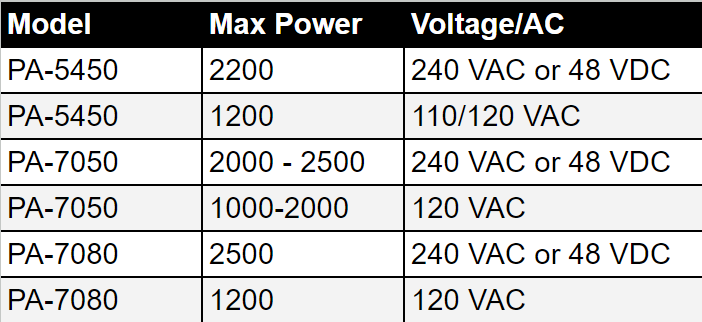

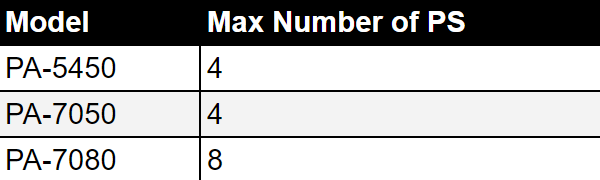

Si nécessaire, utilisez le tableau ci-dessous pour trouver l’entrée d’alimentation :Le nombre maximal d’alimentations pouvant être installées par module :

Pour plus d’informations, reportez-vous aux documents ci-dessous:

Comment faire pour détecter une unité d’alimentation ou un adaptateur secteur défectueux
