Cómo lograr redundancia de fuente de alimentación para firewalls de las series PA-5450 y PA-7000

• Logre redundancia de energía para las series PA-5450 y PA-7000

• PA-5450
• PA-7000
• Fuente de alimentación

1. Compruebe las tarjetas insertadas en el chasis mediante el comando CLI:

   show chassis inventory

   A continuación se muestra un ejemplo de la salida:

   > show chassis inventory
   Slot       Component            Serial Number   Ports  Revision  Power (w)
              Chassis              019901000748           1.0
              PA-5400-BC-A         019301000763    0      1.2       195

   1          PA-5400-NC-A         019401000749    26     1.1       100
   2          PA-5400-NC-A         019401000677    26     1.1       100
   3          PA-5400-DPC-A        020401001317    0      1.0       335
   4          PA-5400-DPC-A        020401001358    0      1.0       335
   5          empty
   6          empty
   7          PA-5400-MPC-A        019501000571    0      1.0       152

   FANTRAY1   PA-5450-FAN          019801001483           1.0       160
   FANTRAY2   PA-5450-FAN          019801001461           1.0       160
   FANTRAY3   PA-5450-FAN          019801001478           1.0       160
   FANTRAY4   PA-5450-FAN          019801001467           1.0       160

   PS1        Not Present
   PS2        Not Present
   PS3        PAN-PWR-2200W-AC     7R2105RB0199           RB        2200 (+)
   PS4        PAN-PWR-2200W-AC     7R2105RB0058           RB        2200 (+)

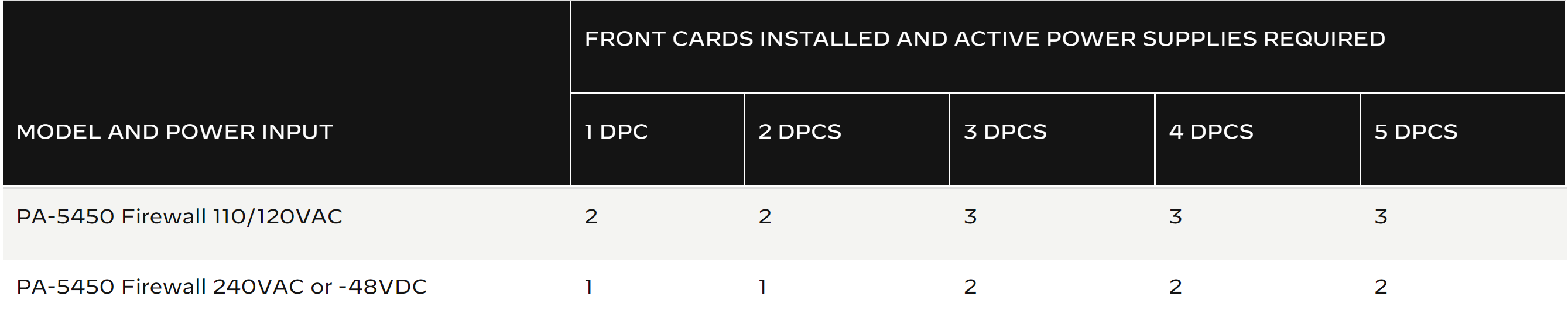

2. Si tiene un PA-5450 que conoce la entrada de energía, verifique cuántas tarjetas DPC están insertadas en el chasis y luego use la tabla a continuación para saber cuál es el número mínimo de fuentes de alimentación requeridas:

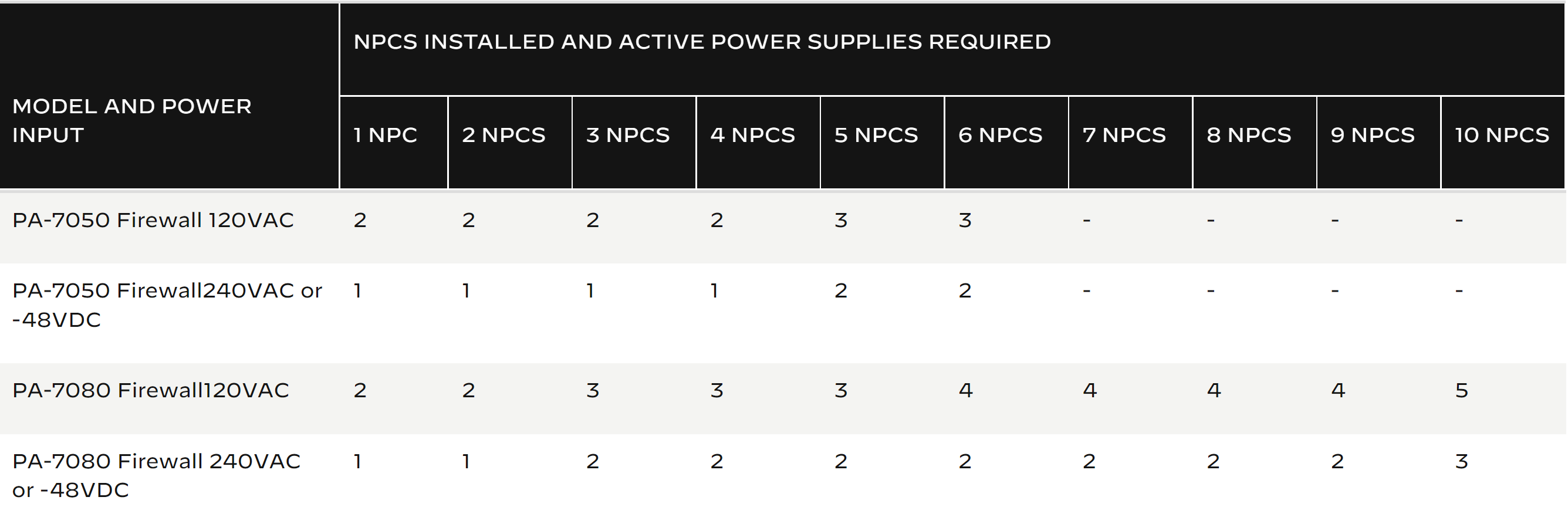

3. Si tiene una serie PA-7000, conozca la entrada de energía, verifique cuántas tarjetas NPC están insertadas en el chasis y use la tabla a continuación para saber cuál es el número mínimo de fuentes de alimentación requeridas:



3. Para lograr una redundancia de potencia completa, instale el doble del número mínimo de fuentes de alimentación requeridas:
   1. En el ejemplo anterior, el PA-5450 tiene dos tarjetas DPC y la potencia de entrada es de 240 VCA, entonces el número mínimo de fuentes de alimentación es un PAN-PWR-2200W-AC; Para lograr una redundancia completa se necesitan dos fuentes de alimentación: PAN-PWR-2200W-AC, lo que significa que en el ejemplo anterior PA-5450 tiene redundancia de potencia completa.

Importante tener en cuenta: Para PA-5450:
Si conecta una alimentación de 120 VCA e instala tres, cuatro o cinco DPC, solo puede configurar una redundancia parcial. La redundancia total no es posible porque el chasis no contiene el doble del número mínimo de fuentes de alimentación activas de 120 VCA necesarias para alimentar el chasis y estos números de DPC.

Para PA-7000: Si conecta una alimentación de 120 VCA e instala cinco o seis NPC en un firewall PA-7050 o diez NPC en un firewall PA-7080, solo puede configurar redundancia parcial. La redundancia completa no es posible porque el chasis no contiene el doble del número mínimo de fuentes de alimentación activas de 120 VCA necesarias para alimentar el chasis y este número de NPC.

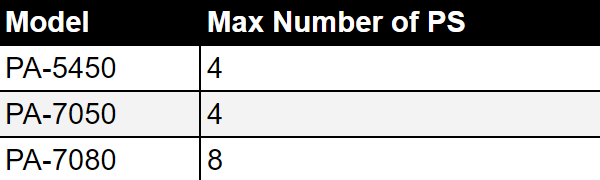

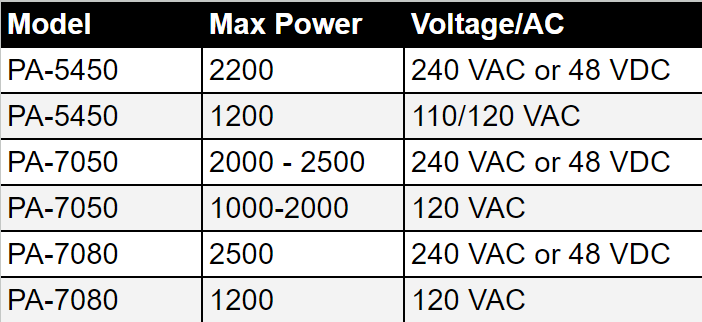

Si es necesario, utilice la siguiente tabla para encontrar la entrada de alimentación:El número máximo de fuentes de alimentación que se pueden instalar por módulo:
