So erreichen Sie Stromversorgungsredundanz für Firewalls der Serien PA-5450 und PA-7000

• Stromredundanz für die Serien PA-5450 und PA-7000

• PA-5450
• PA-7000
• Stromversorgung

1. Überprüfen Sie die im Gehäuse eingesetzten Karten mit dem CLI-Befehl:

   show chassis inventory

   Ein Beispiel für die Ausgabe ist unten dargestellt:

   > show chassis inventory
   Slot       Component            Serial Number   Ports  Revision  Power (w)
              Chassis              019901000748           1.0
              PA-5400-BC-A         019301000763    0      1.2       195

   1          PA-5400-NC-A         019401000749    26     1.1       100
   2          PA-5400-NC-A         019401000677    26     1.1       100
   3          PA-5400-DPC-A        020401001317    0      1.0       335
   4          PA-5400-DPC-A        020401001358    0      1.0       335
   5          empty
   6          empty
   7          PA-5400-MPC-A        019501000571    0      1.0       152

   FANTRAY1   PA-5450-FAN          019801001483           1.0       160
   FANTRAY2   PA-5450-FAN          019801001461           1.0       160
   FANTRAY3   PA-5450-FAN          019801001478           1.0       160
   FANTRAY4   PA-5450-FAN          019801001467           1.0       160

   PS1        Not Present
   PS2        Not Present
   PS3        PAN-PWR-2200W-AC     7R2105RB0199           RB        2200 (+)
   PS4        PAN-PWR-2200W-AC     7R2105RB0058           RB        2200 (+)

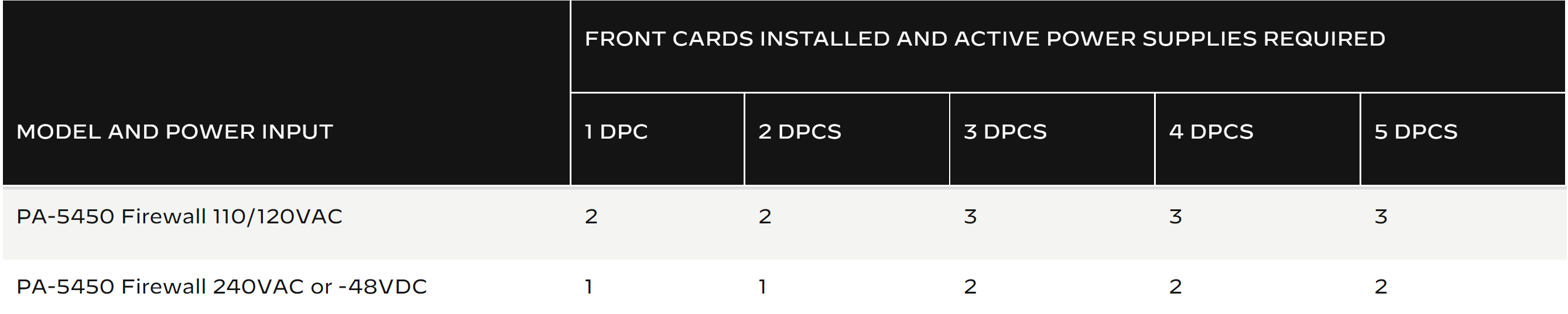

2. Wenn Sie einen PA-5450 haben und den Stromeingang kennen, überprüfen Sie, wie viele DPC-Karten in das Gehäuse eingelegt sind, und verwenden Sie dann die folgende Tabelle, um zu wissen, wie viele Netzteile mindestens erforderlich sind:

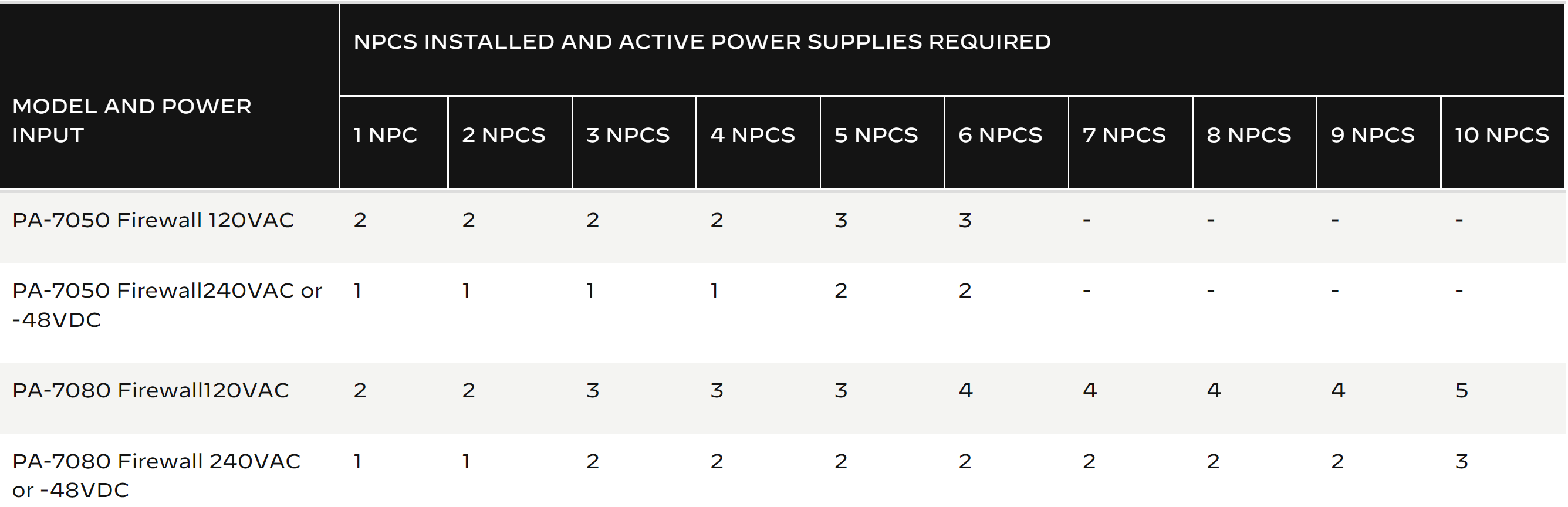

3. Wenn Sie eine PA-7000-Serie haben und den Stromeingang kennen, überprüfen Sie, wie viele NPC-Karten in das Gehäuse eingelegt sind, und verwenden Sie die folgende Tabelle, um die Mindestanzahl der erforderlichen Netzteile zu ermitteln:



3. Um eine vollständige Stromredundanz zu erreichen, installieren Sie die doppelte Anzahl der erforderlichen Netzteile:
   1. Im obigen Beispiel verfügt der PA-5450 über zwei DPC-Karten und die Eingangsleistung beträgt 240 VAC, dann beträgt die Mindestanzahl der Netzteile ein PAN-PWR-2200W-AC; Um eine vollständige Redundanz zu erreichen, werden zwei Netzteile benötigt: PAN-PWR-2200W-AC, was im obigen Beispiel bedeutet, dass PA-5450 über eine vollständige Stromredundanz verfügt.

Wichtig zu beachten:Für PA-5450:
Wenn Sie 120 VAC Strom anschließen und drei, vier oder fünf DPCs installieren, können Sie nur teilweise Redundanz konfigurieren. Eine vollständige Redundanz ist nicht möglich, da das Chassis nicht die doppelte Anzahl aktiver 120-VAC-Netzteile enthält, die für die Stromversorgung des Chassis erforderlich sind, und diese Anzahl von DPCs.

Für PA-7000: Wenn Sie eine 120-VAC-Stromversorgung anschließen und fünf oder sechs NPCs in einer PA-7050-Firewall oder zehn NPCs in einer PA-7080-Firewall installieren, können Sie nur eine teilweise Redundanz konfigurieren. Eine vollständige Redundanz ist nicht möglich, da das Chassis nicht die doppelte Anzahl aktiver 120-VAC-Netzteile enthält, die für die Stromversorgung des Chassis erforderlich sind, und diese Anzahl von NPCs.

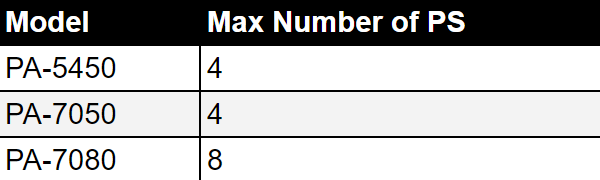

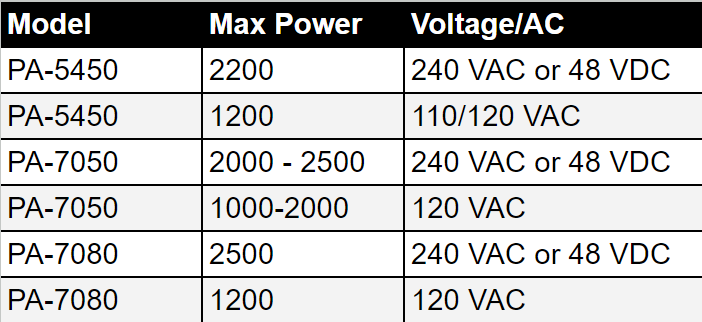

Verwenden Sie bei Bedarf die folgende Tabelle, um die Leistungsaufnahme zu ermitteln:Die maximale Anzahl von Netzteilen, die pro Modul installiert werden können:

Weitere Informationen finden Sie in den folgenden Dokumenten:

So erkennen Sie ein defektes Netzteil oder ein defektes Netzteil
