PA-5450 MPC 카드에서 Sys1과 Sys2 시스템 드라이브 슬롯의 위치를 식별하는 방법은 무엇입니까?

• PA-5450 플랫폼의 결함 있는 시스템 드라이브를 교체하기 위한 하드웨어 참조 가이드를 따릅니다.
• PA-5450 관리 프로세서 카드(MPC)에서 Sys1 및 Sys2 시스템 드라이브 슬롯을 식별하는 방법은 무엇입니까?

• PA-5450 섀시
• 지원되는 PAN-OS
• 시스템 드라이브

1. CLI 명령을 사용하여 드라이브의 일련 번호를 기록하세요

admin@PA-5450> debug system disk-smart-info disk-1

smartctl 7.1 2020-04-05 r5049 [x86_64-linux-4.18.0-240.1.1.20.pan.x86_64] (local build)
Copyright (C) 2002-19, Bruce Allen, Christian Franke, www.smartmontools.org

=== START OF INFORMATION SECTION ===
Model Family:     Intel S4510/S4610/S4500/S4600 Series SSDs
Device Model:     INTEL SSDSCKKB480G8
Serial Number:    PHY018601L8480K
LU WWN Device Id: 5 5cd2e4 155d1811b
Firmware Version: XC311132
User Capacity:    480,103,981,056 bytes [480 GB]
Sector Sizes:     512 bytes logical, 4096 bytes physical
Rotation Rate:    Solid State Device
Form Factor:      M.2
Device is:        In smartctl database [for details use: -P show]
ATA Version is:   ACS-3 T13/2161-D revision 5
SATA Version is:  SATA 3.2, 6.0 Gb/s (current: 6.0 Gb/s)

admin@PA-5450> debug system disk-smart-info disk-2

smartctl 7.1 2020-04-05 r5049 [x86_64-linux-4.18.0-240.1.1.20.pan.x86_64] (local build)
Copyright (C) 2002-19, Bruce Allen, Christian Franke, www.smartmontools.org

=== START OF INFORMATION SECTION ===
Model Family:     Intel S4510/S4610/S4500/S4600 Series SSDs
Device Model:     INTEL SSDSCKKB480G8
Serial Number:    PHYH018603PM480K
LU WWN Device Id: 5 5cd2e4 155d17cb0
Firmware Version: XC311132
User Capacity:    480,103,981,056 bytes [480 GB]
Sector Sizes:     512 bytes logical, 4096 bytes physical
Rotation Rate:    Solid State Device
Form Factor:      M.2
Device is:        In smartctl database [for details use: -P show]
ATA Version is:   ACS-3 T13/2161-D revision 5
SATA Version is:  SATA 3.2, 6.0 Gb/s (current: 6.0 Gb/s)

2. 섀시를 종료하고 MPC를 제거합니다. PA-5450 MPC 교체/액세스 방법을 참조하세요.

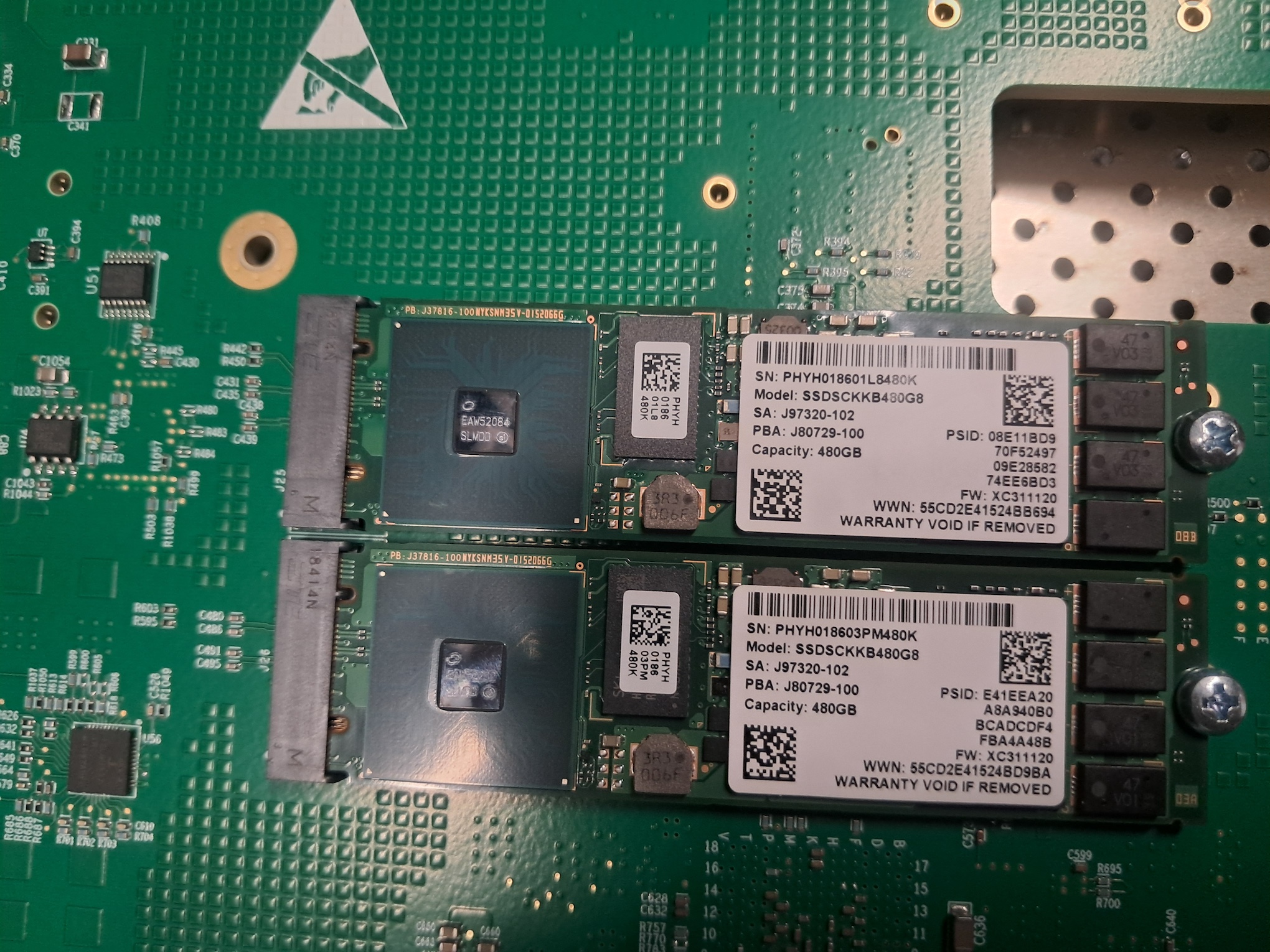

3. 디스크의 일련 번호를 기록하고 명령의 출력과 비교하십시오.

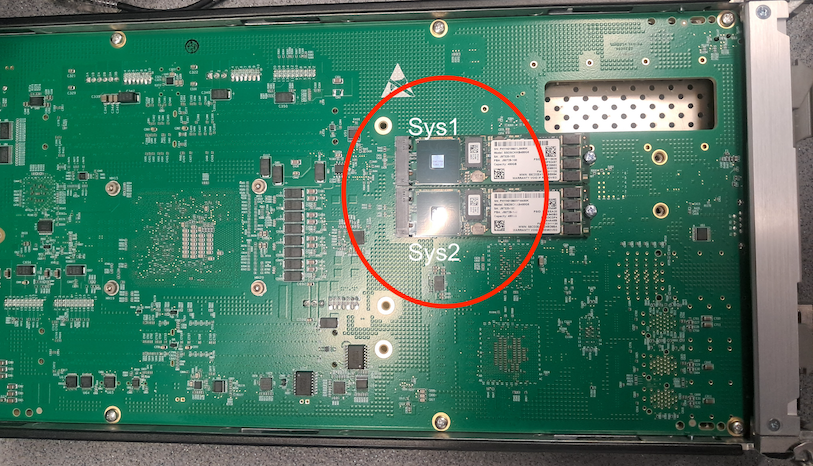

4. 이제 드라이브의 일련 번호를 사용하여 Sys1 및 Sys2에 대한 올바른 슬롯을 식별할 수 있습니다.
